Wc-säiliön mekanismi ja sen tyypilliset ongelmat

Tässä artikkelissa on tutustuttava viemärisäiliön järjestämiseen. Tutkimme vanhentuneiden ja modernien mallien laitetta. Lisäksi käsittelemme säiliön mekanismien tyypillisiä ongelmia.

Joten mene.

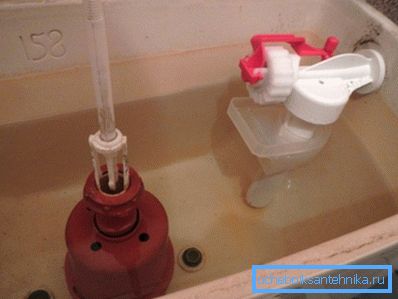

Luettelo solmuista

Se on enemmän kuin pieni.

1. WC-astian täyttömekanismia (joka tunnetaan myös nimellä täyttöventtiili) käytetään säiliön annosteluun. Kun se tyhjenee, se avautuu; kun vesi nousee tiettyyn tasoon, se estää sen virtauksen.
2. WC-astian huuhtelun mekanismi (tyhjennysventtiili) on vastaavasti vastuussa tyhjennyksestä. Hänen tehtävänsä - kun painat painiketta, vipua tai ketjun nykimistä, se vie koko vesimäärän suurimmalla nopeudella.

Muuten: niin sanotut kaksoispoistomekanismit yhdessä tilassa mahdollistavat vain murto-osan säiliön tilavuudesta, mikä säästää vettä.

1. Säiliön kytkentäyksikön, jossa on hylly, on varmistettava tiiviys tyhjennyksen aikana. Itse asiassa nykyaikaisissa tiivisteissä tämä toiminto on määritetty pehmeää kumia sisältävälle rengasvarrelle.

Tuloventtiili

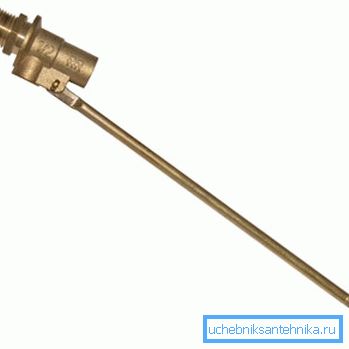

Messinki palkilla

Vanhin rakenteellisesti, mutta tänä päivänä käytetty WC: n täyttömekanismi - messinkiventtiili, jossa on tynnyri, keinut, kelluva ja kumitiiviste.

Sen toiminnan periaate voidaan helposti ymmärtää purkamalla tämä laite:

• Kun vedenkorkeus nousee, ponnahdusikkuna vetää keinuvipun pitkän varren ylöspäin, samalla kun painat tynnyriä tiivisteen kanssa kartiomaiselle suuttimelle ja suljetaan vesi.
• Kun uimuri tyhjenee, laskeutuu ja tynnyri avaa suuttimen.

Tällaisella yksinkertaisella järjestelmällä on kuitenkin useita erityisiä ongelmia.

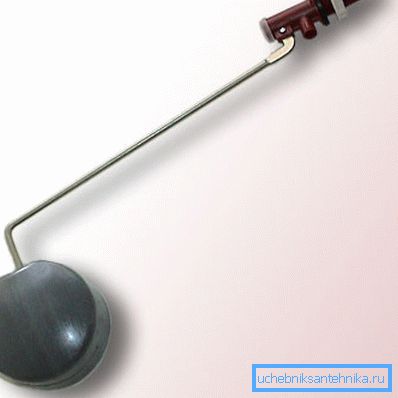

Muovi, jossa on ike

Edullisemman muovin vuoksi messinkiin verrattuna tämäntyyppisen venttiilin hinta on hieman alhaisempi.

Suunnittelussa on kuitenkin tapahtunut vähäisiä muutoksia.

• Keinuvivun säätöä ei suoriteta pakotetun muodonmuutoksen, vaan säätöruuvin avulla.
• Lisävarusteena saatava kaatumisleveys. Kun saavutetaan tietty vesitaso, hän muuttaa äkillisesti asemaansa ja estää siten veden asteittain, mutta välittömästi.

Edellä mainitut vanhan mekanismin ongelmat lisättiin muovin alhaisen mekaanisen lujuuden vuoksi. Nyt nokka ei yleensä hajoa eikä hajoa ruosteella, vaan laajenee asteittain venttiilirungon reikiä ja putoaa niistä. Ohjeita tämän ongelman ratkaisemiseksi pienennetään valitettavasti koko venttiilin vaihtamiseksi.

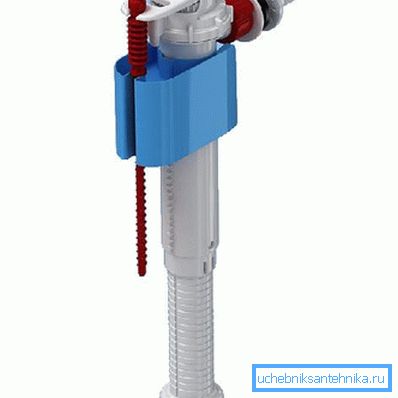

Kelluvalla ohjaimella

WC-kupin moderni uimamekanismi voi saada useimmat muodot ja rakentavat teloitukset. Keskeinen ero Neuvostoliiton tavanomaisista tuotteista on se, että uimuri liikkuu pystysuuntaista ohjainta pitkin.

Mitkä ovat tällaisen päätöksen edut:

1. Täyttöventtiili vie minimaalisen tilan WC: ssä.
2. Uimurin siirtyminen vaakatasossa on mahdotonta. Jos näin on - uimuri ei voi enää häiritä tyhjennysventtiilin toimintaa.

Uimatason säätö, jossa veden päällekkäisyydet suoritetaan ruuvimekanismilla. Laadukkaat silikonityynyt ovat olleet noin vuosikymmeniä. Ainoa ongelma on edelleen venttiiliä tukeva hiekka, jota käsitellään purkamalla ja pesemällä.

Muuten: karkean suodattimen asentaminen venttiilin jälkeen korjaa ongelman lopullisesti. Mutta on parempi olla asentamatta venttiilien kanssa myytäviä suodattimia: niillä on liian ohut ruudukot ja ne tukkeutuvat nopeasti, kun venttiili kulkee ilman komplikaatioita.

Tyhjennysventtiili

Mikä voisi olla mekanismi, jolla huuhtele wc-astia?

Valurauta

Näitä tuotteita on käytetty kotimaisissa säiliöissä ainakin ensimmäisiltä sodanjälkeisiltä vuosilta. Tyhjennyksestä vastasi massiivinen valurautaventtiili säiliön reunalla lepäävällä vivulla. Vivuun kiinnitetyn venttiilin nostaminen ketjulla avasi tien vedelle; loput vesisäiliöstä imettiin poistoputkessa muodostuneen tyhjiön läpi U-muotoisen ylivuoton kautta.

Kellon tyypillinen ongelma on vain yksi - tiivisteen elastisuuden menetys. Tiivisteen vaihtamiseen käytetään mikrohuokoista kumia. Valitettavasti tämän ongelmattoman suunnittelun nuoremmat mallit ovat olleet lähes puoli vuosisataa; eroosio ja kalkkikerrostumat ovat käytännössä ottaneet ne pois käytöstä.

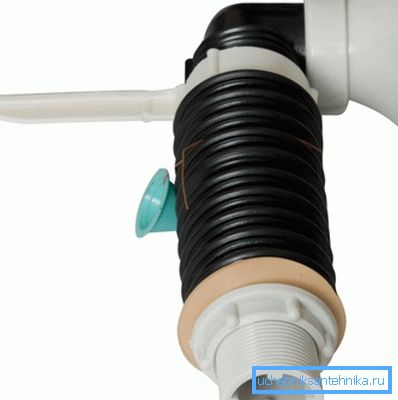

corrugation

Tämä muovinen väärinkäsitys muutti kelloa viime vuosisadan 70-luvulla. Aallotus kallistui köydellä olevaan hinaajaan ja taas tyhjennysputken tyhjiön johdosta se imi kaiken veden säiliöstä.

Tämä mekanismi WC: n huuhteluun oli aluksi virheellinen rakenne: sen työ liittyy muovin muodonmuutokseen. Sen pinnan kalkittaminen vedellä alensi jo pienen aallotuskyvyn kahden vuoden tai vähemmän.

päärynä

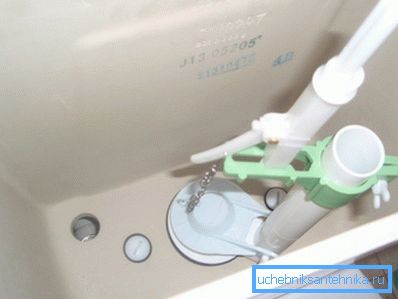

Päärynä, joka oli varustettu sekä yläsäiliöillä että ensimmäisillä tiivisteillä, tuli järkevämpi ratkaisu. Kumipuolisko käveli ohjaimia pitkin ja nousi ylös vipulla tai kahvalla, joka meni säiliön kannen läpi.

Pääasiallinen ongelma päärynöiden ensimmäisissä liitosryhmissä oli teräspulttien korroosio, joka kiinnitti satulan säiliön runkoon. Varaston päärynä itsessään oli vähemmän todennäköisesti romahtamassa tai menetetty elastisuus. Varusteiden korjaus tehtiin itseään vähennettiin viallisen tuotteen korvaamiseen tai, mikä oli paljon järkevämpää, täydellinen sarja: sen vapaa käyttöikä oli harvoin yli 5-7 vuotta.

Modernissa mekanismissa, jolla vesi poistetaan wc: ssä, on usein myös päärynä; Siinä, toisin kuin edeltäjänsä, käytännössä ei käytetä lähes mitään metalliosia. Päärynä on kulunut onton polymeeritangon päällä, joka suorittaa samanaikaisesti ylivuotoa ja nostaa kahvaa, joka kohoaa säiliön kannen yläpuolelle.

Muovikello

Samanaikaisesti halpojen muovisäiliöiden päärynöiden kanssa käytettiin jo jonkin aikaa mekanismia muovisen kellukellon kanssa, joka oli kulunut sylinterimäisessä viemärissä. Kun painat painiketta, kello upposi, siirtämällä vettä; kun se putosi ylivuotoon ja tyhjennyksen seurauksena tyhjennys säiliö.

Suunnittelu oli erittäin hankalaa käyttää, koska se toimi tiukasti määritellyllä vesimäärällä säiliössä. Vesivoiman paineen muutos yhdistettynä sen jälkeen suosittuihin kelluihin, joissa oli messinki, vaikutti huomattavasti tähän tasoon.

Moderni luumu

Tyypillinen WC: n lukitusmekanismi, joka on varustettu moderneilla tuontisäiliöillä, on pystysuora muovipylväs. Kolonnin sisällä oleva ontelo on ylivuoto; vesi on tukossa rengasmaisella tiivisteellä, joka on kulunut onton tangon päällä.

Pääsääntöisesti valumekanismien avulla voidaan säännellä:

• Purkauksen intensiteetti istuimen ja tiivisteen välisen enimmäisetäisyyden asettamisen vuoksi.
• Ylivuototaso.
• Järjestelmissä, joissa on kaksoispoisto - veden kulutus painettaessa painiketta, joka käyttää osaa säiliön sisällöstä valumaan.

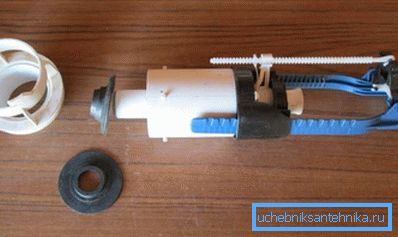

Ainoa tyypillinen rakentamisongelma on tiiviste. 5-8 vuotta se menettää joustavuutensa ja se on vaihdettava. Onneksi se on helppo ostaa erikseen venttiilistä.

Pari säiliötä ja wc-astia

Moderneissa wc-astioissa, joissa on valettu hylly, rengasmainen tiiviste palvelee rajattomasti eikä aiheuta ongelmia. Ainoa mainittava malli on wc, jossa on erillinen kotimaisen näytteen hylly.

Luettelo ongelmista, jotka se luo omistajalle, on varsin vaikuttava:

1. Kiinnityspulttien korroosio.
2. Kiinnitä hyllyt kiinni.
3. Chip-kiinnityskorvat wc.
4. Soikean mansetin elastisuuden menetys säiliön ja hyllyn välillä.
5. Tornin ranneke repeytyy hyllyn alle.

Potentiaalinen ostaja voi antaa vain yhden neuvon: kun olet nähnyt tällaisen paketin, siirry pois siitä niin pitkälle kuin mahdollista.

johtopäätös

Yhdessä pienessä materiaalissa on luonnollisesti mahdotonta kuvata kaikkia viime vuosikymmeninä tuotettuja säiliön malleja. Joitakin ratkaisuja, joita emme ole koskettaneet, lukija otetaan käyttöön tässä artikkelissa olevaan videoon.

Onnea!
