Wc-laite: rakenteelliset ja toiminnalliset ominaisuudet

On vaikea kuvitella moderneja asuntoja ilman wc: tä, koska tämä saniteettitekniikka tekee vierailusta mukavan ja ei vaadi erityistä huolellisuutta. Normaalikäytössä omistajan on kuitenkin tiedettävä wc: n laite, koska wc: n viat ja niiden poistaminen liittyvät suoraan sen rakenteellisiin ominaisuuksiin.

Kerromme sinulle, miten wc on suunniteltu, ja antaa myös useita vinkkejä sen määrittämiseen.

suunnittelu

Laite ja toimintaperiaate

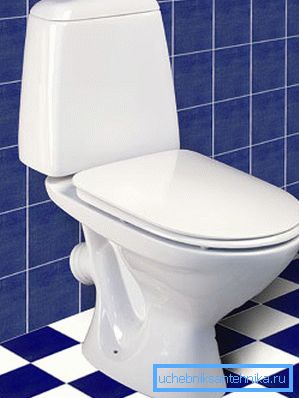

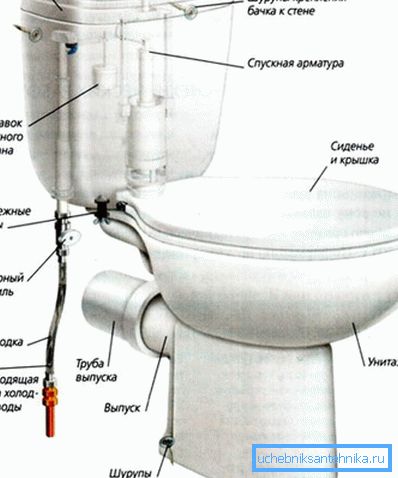

Tarkastelemme yleisintä "wc-kompaktin" mallia, koska se on kaikille tuttu ja melko intuitiivinen.

Tuote koostuu kolmesta pääosasta:

1. kulhot, joka on säiliö jätteiden keräämiseksi. Kulhoissa on viemäröinti, joka on liitetty viemäriputkeen ja varustettu vesilukolla (sifonilla);
2. Tyhjennä säiliö, joka on tarpeen veden syöttämiseksi, jota käytetään kulhon tyhjennykseen viemäriin. Säiliön sisällä on automaattinen WC-huuhtelulaite, joka säätää venttiilien ja pysäytysventtiilien toimintaa;
3. Tuoli kansi. Lisää laitteen käytettävyyttä ja mahdollistaa myös säiliön sulkemisen käytön jälkeen.

Laite toimii seuraavasti: vesijohtojärjestelmän vettä syötetään säiliöön WC-tyhjennyslaitteen kautta, joka sisältää syöttöventtiilin, jossa on kelluntamekanismi.

Kun säiliö on täytetty, kelluu nousee ja sulkee syöttöventtiilin, vesi lakkaa virtaamasta.

Käytön jälkeen kuluttaja painaa näppäintä tai vipua, joka kytkeytyy WC-nieluun, huuhteluventtiili avautuu ja vesi huuhtuu jyrkästi kulhoon, pesemällä sen sisältö suppiloputkeen.

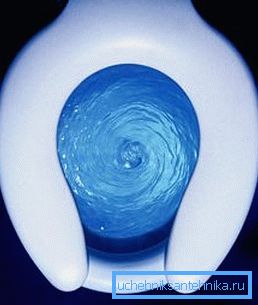

Valmistaja laskee veden määrän siten, että riittää poistamaan ulosteet kokonaan kulhosta.

Kun vesitaso putoaa, kelluu laskee ja vesiventtiili avautuu uudelleen.

Tulevat nesteet painuvat tyhjennysventtiilin terälehtiin, joka sulkee tyhjennysaukon, ja vesi alkaa kerääntyä uudelleen säiliöön.

Tämä tapahtuu, kunnes sen taso saavuttaa asetetun maksimiarvon, joka johtaa syöttöventtiilin lukitsemiseen kelluvalla, ja laite on puhdas ja valmis käytettäväksi uudelleen.

Kiinnitä huomiota! Mikäli säiliössä on uimamekanismi, on järjestetty ylimääräisen veden ylivirtausjärjestelmä viemärijärjestelmään. Tämä suojaa asunnon omistajia tulvilta.

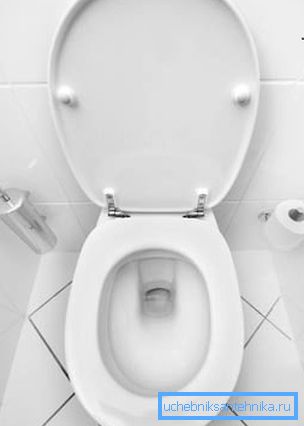

WC-kulho

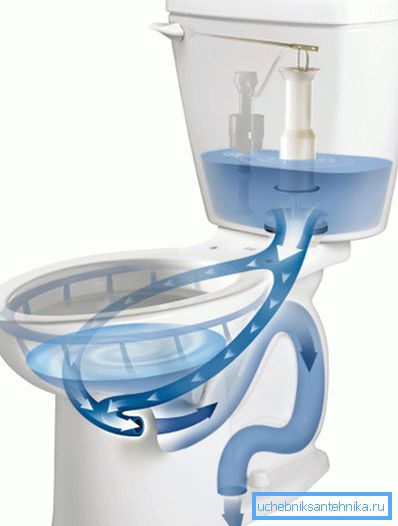

Laitteen maljakko on suunniteltu siten, että sen muoto muodostaa säiliön mahdollisimman täydellisen puhdistuksen säiliöstä tulevan veden minimivirtauksella. Tämä sallii paitsi nesteen säästämisen myös pienempien säiliöiden käytön.

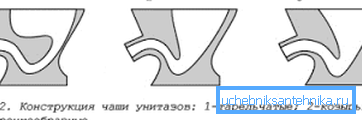

Tänään on kolme osaa:

1. Belleville. Siinä on tasainen muoto ja reikä siirretään eteenpäin, mikä säästää meidät rikošetin suihkeista selviytymisen aikana;
2. Visiiri. Tällöin reikä siirretään takaisin ja etuseinä on kulmautunut. Tämä on maljan kätevin ja esteettisin muoto;
3. Suppilo. Etu- ja takaseinillä on suunnilleen sama kaltevuuskulma. Aukko sijaitsee melkein kulhon keskellä, mikä tekee siitä vähiten mukavan ricochet-sumutteiden vuoksi.

Sisältö tyhjennetään viemärikanavaa pitkin, jolla on erityinen muoto: pystysuoran mutkan (polven) vuoksi kanavaan luodaan vesilukko.

Sen jälkeen kun neste kulkee kanavan läpi, tietty määrä se pysyy polvessa ja estää jätekaasujen pääsyn huoneeseen.

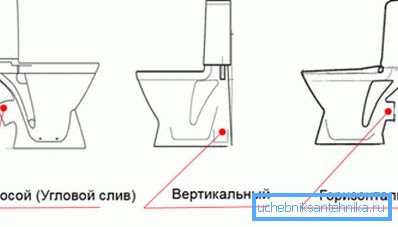

Myös maljakot voivat poiketa tyhjennysputken sijainnista: se voi olla vaakasuora, pystysuora tai vino.

Tämä ei vaikuta laitteen toimintaan, mutta kun se on liitetty nousuputkeen, tämä ominaisuus on hyvin merkittävä.

Kiinnitä huomiota! Kun valitset wc-astian, on tutkittava nousuputken ja tuuletinpaikan sijainti. Yleensä ostaa laitteen, jolla on samanlainen putki, joka oli vanhan wc: n päällä.

Tyhjennä säiliö

Kuten edellä mainittiin, säiliö on suunniteltu viemään kulhon sisältö viemäriin. Nykyaikaiset säiliöt on varustettu mekaniikalla, joka suorittaa laitteen automaattisen toiminnan.

Tuotteessa on pääosa ja irrotettava kansi, johon valtaosa malleista on vedenpoistopainike.

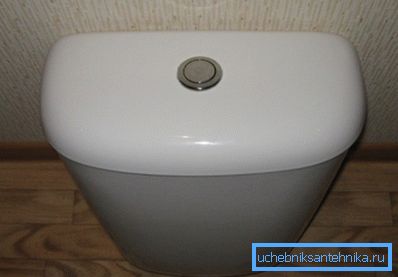

Säiliö on yleensä valmistettu samasta materiaalista kuin koko laite: fajanssi tai posliini. Aikaisemmin valmistettiin valurauta- ja terässäiliöitä, joista nyt löytyy joskus muoviastioita.

Kuitenkin posliinituotteita pidetään korkealaatuisina, ja tämä koskee sekä säiliötä että maljakkoa.

”Kompaktissa” mallissa säiliö asennetaan kulhoon ja kiinnitetään muovi- tai metallipultteilla muttereilla.

Liitos on varustettu erityisellä kumitiivisteellä, joka tekee siitä tiiviin. Joskus säiliössä on lisäkiinnitys seinään.

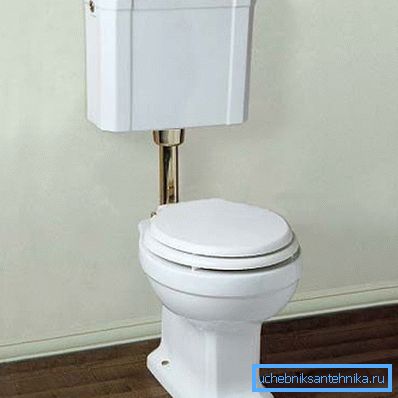

On myös monoliittisia malleja, joissa säiliö on erottamaton kulhosta. Vanhoissa ja joissakin nykyaikaisissa lajikkeissa säiliö sijaitsee yläpuolella ja kytketään malliin pystysuoralla putkella.

Lopuksi on piilotettuja säiliöitä, jotka on kiinnitetty seinään asennettavaan WC-asennukseen.

Tyhjennä mekaniikka

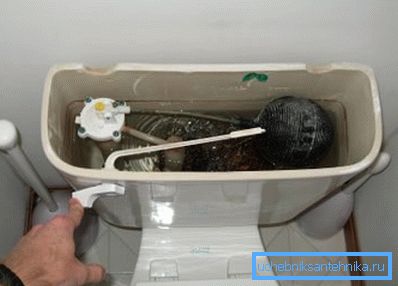

Tarkastellaan tarkemmin säiliön suunnittelua:

Viemäröintimekanismin koostumus sisältää:

1. Vedensyöttöventtiili, jossa on kellukäyttöinen lukitusmekanismi. Sammuttaa ja avaa kanavan virtausvirralle uimurin asennosta riippuen (vesitaso);
2. Ylivuotoputki (sifoni) yhdistettynä huuhteluventtiiliin ja päärynä, suljetaan tyhjennysaukko;
3. Vetovoima, jonka avulla voit nostaa päärynä ja avata huuhtelun reikä;
4. Kelluva, joka on liitetty neulalla syöttöventtiiliin. Kun siirrät kellua ylös neulanpuristimet kalvolle, joka sulkee säiliöön menevän veden kanavan.
5. Vedenkorkeus säiliössä.

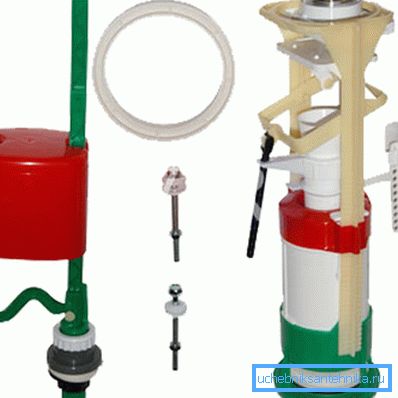

Kiinnitä huomiota! Nykyaikainen mekaniikka on hieman erilainen, mutta sen toiminnan periaate on sama. Käytämme vanhaa järjestelmää selkeyden vuoksi.

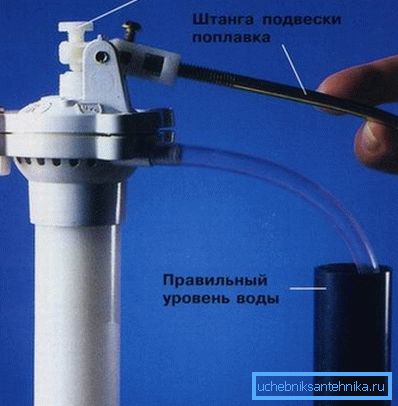

Laite veden tyhjennykseen WC: ssä mahdollistaa säiliön kerääntämän nesteen määrän säätämisen. Tätä varten syöttöventtiiliin on sijoitettu ruuvi, jonka pyöriminen muuttaa uimurin pinnojen sijaintia, jossa kanava on lukittu.

Voit myös säätää tasoa muuttamalla neulan muotoa: tätä varten voit taivuttaa tai käyttää polviniveltä, jos se on suunniteltu suunnittelussa.

Kiinnitä huomiota! Mekanismin katkeamisen tai riittämättömän huuhtelun aikana ei saa kiirehtiä poistamaan järjestelmää. Ennen kuin vaihdat WC: n tyhjennystä, tarkista sen asetus sekä kumitiivisteiden ja venttiilikalvon kunto.

Ohjeita mekaniikan asentamiseksi voi vaihdella suuresti sen kokoonpanon mukaan, koska nykyaikaiset laitteet erottuvat parannetuista ohjausjärjestelmistä.

On kuitenkin syytä huomata, että mitä uudempi laite on, sitä helpompi on määrittää se, joten ei tarvitse huolehtia.

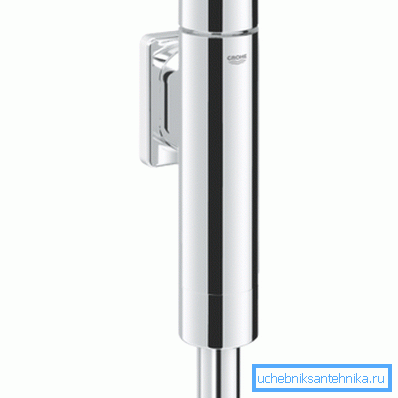

WC: lle on myös paineistettu huuhtelulaite, joka poistaa säiliön.

Yksityisen asumisen osalta tämä ratkaisu on kuitenkin huono, koska se vaatii suoran yhteyden tuumaa tai? valtatie wc: hen, joka on huonosti yhdenmukainen kylmän veden putkien sisäisen johdotuksen ominaisuuksien kanssa.

Lisäksi tämä muotoilu on erittäin meluisa ja luo verkkoon vasaraa.

johtopäätös

Hyvän LVI-hinnan hinta on melko korkea, ja sen valinnassa on suositeltavaa ymmärtää WC-pannulaite. Myös nämä tiedot auttavat laitetta konfiguroimaan ja käyttämään sitä mukavasti, ja tässä artikkelissa oleva video auttaa sinua tässä.
