Wc-istuimen venttiili: mitkä versiot ovat luotettavimpia?

Kaikissa vesisäiliöissä on niin monimutkainen komponentti kuin WC-huuhteluventtiili. Tällä hetkellä tällä sivustolla on useita lajikkeita. Sinun pitäisi tietää kaikki niistä ennen kuin ostat laitteen tai korjaat sen.

Solmun määritys

Laitteen tarkoitus on seuraava.

1. Se avaa ja vapauttaa vettä, kun säiliö on tyhjä..
2. Estää veden virtauksen säiliön täyttämisen jälkeen haluttuun määrään..
3. Lukituselementti aikaansaa säiliössä juoksevaa tasoa., jos vesihuollossa on painehäviöitä. Kun järjestelmän paine putoaa tai kasvaa 0,1 MPa, vedenpinnan ei pitäisi muuttua yli 0,4 cm.

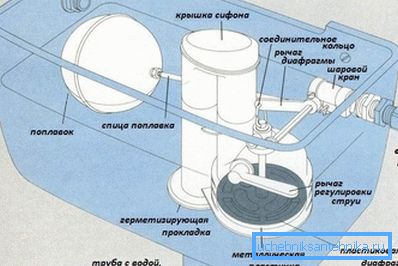

WC-säiliön venttiilin yleinen toimintaperiaate on tämä.

1. Koska säiliössä olevan nesteen määrä alenee sallitun arvon alapuolelle, uimuri uppoaa alemman ja alemman ja aktivoi siten vipua.
2. Työntötangon paine putoaa. Tämän seurauksena vesi alkaa virrata säiliöön.
3. Samanaikaisesti kelluu alkaa kellua ylöspäin.
4. Kun saavutetaan tietty taso, venttiili suljetaan vivulla, vesi lakkaa keräämästä.

Erilaiset mallit kelluvista elementeistä riippuvat monista vedenpoistojärjestelmistä ja säiliöistä. Esimerkiksi wc: ssä on takaiskuventtiili ja suora vastakappale. Heidän työnsä periaate on hyvin erilainen.

Säiliöiden tyypit

WC-astioiden sulkimet voivat olla metallia tai muovia.

Valmistusmateriaali

Kalleita kuivausmekanismeja on valmistettu pronssista ja messingistä. Näillä metalliseoksilla on hyvä lujuus ja jäykkyys, ne eivät ole lähes alttiita korroosiolle ja kestävät kemiallisia ja mekaanisia kuormia.

Suunnittelussa ne voivat olla yksinkertaisia ​​erillisiä yksiköitä (irtoventtiili) ja monimutkaisia ​​esivalmistettuja yksiköitä.

Kiinnitä huomiota! Seoksista valmistetut varoventtiilikokoonpanot tehdään vain ”eliitti” -luokan wc-astioiden malleille. "Liiketoiminta" -luokassa metallin sulkemis- ja tyhjennyselementit tehdään erillään täyteasteesta. Tämä yksinkertaistaa järjestelmää huomattavasti, antaa sen monipuolisuudelle asennuksen aikana ja mahdollistaa komponenttien korjaamisen erikseen.

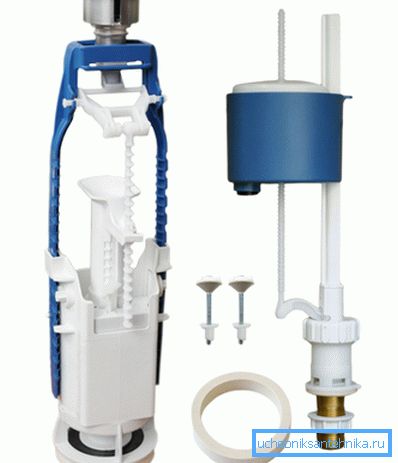

Useimmiten wc-säiliöventtiili on valmistettu muovista. Solmun lopullinen hinta riippuu sekä raaka-aineiden laadusta että elementtien tuotannon tarkkuudesta. Toisin sanoen täällä on suora suhde - mitä kalliimpaa säiliön sulkuventtiili, sitä kestävämpi se on.

Laitteen kokoonpano

Säiliön lukitusvarusteissa on vain kaksi kokoonpanoa: voit asentaa joko erillisen tai yhdistetyn järjestelmän omin käsin.

1. Erillinen tuloventtiili WC-säiliöön ja viemärivaihteeseen on asennettu vuorotellen.
2. Tällaisten elementtien yhteenliittäminen tapahtuu vain veden läpi.
3. Täyttöelementti on yksinkertainen tietyn muotoinen solmu, jossa on kelluva.
4. Se ohjaa työntövoiman kautta, kun nestetaso nousee venttiiliin, ja sulkee veden.
5. Erillisessä WC-astian tyhjennysventtiilissä voi olla painonappi, polkimet, veto jne.
6. Tässä elementissä on volumetrinen kaula. Sen avulla yhdistetään ilma tai mekaaninen venttiili. Se tulee ulos vetojärjestelmästä tai suorasta iskusta (nosto, puristus).

Kiinnitä huomiota! Erillisten tyhjennysyksiköiden tärkein etu on kyky korvata tai korjata niiden yksittäisiä elementtejä. Tämä seikka helpottaa ja vähentää huomattavasti työn kustannuksia.

1. Yhdistetyt mekanismit, joissa täyttö- ja tyhjennyselementit sijaitsevat samassa kotelossa ja jotka on kytketty toisiinsa suoralla kuormituksella, takaavat säiliön toiminnan maksimaalisen turvallisuuden ja luotettavuuden.
2. On syytä huomata, että tällaisia ​​järjestelmiä on vaikea korjata, lisäksi ne ovat ongelmallisia konfiguroida.
3. Ohjeessa kuitenkin huomautetaan, että hienolla säätelyllä tällainen solmu toimii virheettömästi.

Mallin venttiilityypit

Kaikissa säiliöissä on kolme rakentavaa tyyppistä venttiiliä:

• croydon-venttiilit;
• kalveanalogit;
• mäntälaitteet.

Croydon-tyyppiset laitteet

Tällaiset venttiilit ovat teknisesti vanhentuneita, ne löytyvät vain aikaisempien saniteettilaitteiden malleista.

1. Niihin kuuluu mäntä, jossa on satula, vipuakseli ja venttiilirunko.
2. Vettä syötetään ja leikataan pystysuoraan liikkuvalla männällä.
3. Se käynnistää uimavivun.

Tämä muotoilu kuluu melko nopeasti. Siksi wc: n venttiili ei sammuta vettä ajan mittaan, se virtaa ja roiskuu ulos WC-säiliöstä.

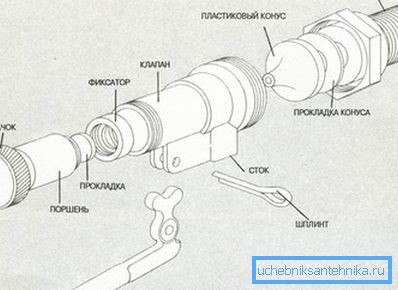

Männän vastakkeet

1. Männän tyypin wc-astian tuloventtiilissä on akseli, joka on vivun muodossa.
2. Se on kiinnitetty jakotappiin (haarukka).
3. Kun vipu liikkuu vaakasuunnassa, mäntä liikkuu.
4. Se koskettaa ajoittain satulaa. Tämä säätää veden virtausta säiliöön.
5. Mäntä on tiivisteen päässä.
6. Kun se yhdistyy satulaan, tiiviste pysäyttää veden virtauksen.

Moderni solmu kalvolla

1. Tällainen venttiili wc-pullossa tiivisteen sijasta on varustettu kalvolla.
2. Tee ne kumista tai silikonista.
3. Männän liikkeen aikana liikkuu kalvo.
4. Siksi se estää halutulla hetkellä veden virtauksen säiliöön.

Samankaltaiset venttiilit ovat nykyaikaisimpia. Niissä on kaikki uudet saniteettilaitteiden mallit. Tämän perusteella on syytä pysyä kalvolaitteissa yksityiskohtaisemmin.

Ne tarjoavat säiliön nopeimman täytön vedellä ja sen päällekkäisyyden. Sivuston laadun ja sopeutumisen tarkkuuden perusteella nesteen rekrytointiprosessi ja sen purkautuminen voivat olla hiljaisia ​​tai erittäin kovia.

Kiinnitä huomiota! Membraanityyppisten venttiilien pääasiallinen haitta on se, että niiden tehokkaan toiminnan kannalta LVI-järjestelmässä ei pitäisi olla merkittäviä painehäviöitä. Niiden arvo ei saa ylittää 0,1 MPa.

Lisäksi, jotta mekanismi toimii normaalisti ja mahdollisimman pitkään, on tärkeää, että verkoston vesi on puhdas.

Miten kalvoventtiili toimii

Alla on esitetty laitteen päävaiheet.

Ensimmäinen vaihe

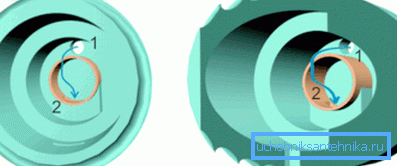

1. Ensimmäisessä vaiheessa venttiili on auki. Sen aikana vesi tulee säiliöön. Kalvo, joka noudattaa nesteen virtaussuuntaa, liikkuu pois. Siksi vesi ilman esteitä voi täyttää säiliön.
2. Aluksi neste virtaa vain alustavaan osaan.
3. Niin, että hän pääsi suoraan säiliöön, tässä osastossa on erityinen reikä. Prosessi on samanlainen kuin sauvaventtiileillä varustetuissa säiliöissä, mutta männän yli on venytetty kalvo.
4. Siinä on lumen, sen läpi kulkee muovinen sauva. Siinä on myös 1 mm: n luumeniosa. Kiitos hänelle, vesi virtaa osittain täyttöosaan.
5. Kun uimuri on alennetussa tilassa, mäntään muodostuu pieni reikä, jonka halkaisija on vain 0,5 millimetriä. Sen läpi säiliöön virtaa pieni määrä nestettä.
6. Samanlaisen kalvoventtiilin toimintaperiaatteen vuoksi sama paine syntyy alustavassa ja täyttöosassa sekä säiliön takana olevassa osassa. Tämä on perustavanlaatuinen ero tällaisen mekanismin ja vastakappaleen välillä, jossa on sauvaventtiili.

Toinen vaihe

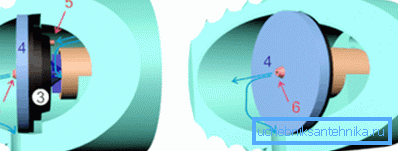

1. Tässä vaiheessa vesi joutuu varastosäiliöön, jossa se kelluu samalla pallopaikan yli.
2. Prosessin aikana tangon taso kumitiivisteellä kasvaa.
3. Tiiviste tukkii reiän.
4. Sen jälkeen, kun sauva liikkuu, mäntää, jossa on kalvo, painetaan satulaa vasten. Täten täyttöosa suljetaan.

Sen perusteella, että säiliön täyttöosassa oleva vesipaine on yhdistetty pop-up-kelleen paineeseen, kalvo puristetaan hyvin tiukasti satulaa vasten. Tämä estää veden virtauksen säiliöön.

Kolmas vaihe

1. Kolmas vaihe on veden tyhjentäminen WC-astian käytön jälkeen.
2. Tuolloin, kun neste tulee alas säiliöstä ja virtaa wc-astian kulhoon, kelluvan paineen vaikutus sauvassa katoaa.
3. Tässä vaiheessa männän aukko ei päällekkäin sauvaa. Tällä perusteella ja täyttöosassa paine laskee jyrkästi.
4. Paine säilyy vain vesijärjestelmästä ja se vaikuttaa mäntään kalvon kanssa siirtämällä ne sivulle.
5. Tästä johtuen viemärimekanismi menee taas ensimmäiseen vaiheeseen.

johtopäätös

Tyhjennysjärjestelmän, venttiilin mukaan lukien, rakenne on erittäin tärkeä WC-kulhon tehokkuuden ja luotettavuuden kannalta. Kun valitset saniteettilaitteen, älä unohda varmistaa, että se on varustettu moderneilla malleillaan.

Tämän artikkelin video sisältää paljon lisätietoa.
