Wc-astian tyhjennys: suunnittelu, korjaus, vaihto

WC-astian tyhjennysmekanismi on monikomponenttinen rakenne, joka sijaitsee säiliön sisällä. Tämän solmun toiminta määrittää suoraan, kuinka mukava käytämme laitetta, ja kuinka hyvin huuhtelu suoritetaan.

Nykyaikaiset mekanismit tehdään yleensä riittävällä turvallisuustasolla, mutta joskus ne tarvitsevat korjausta ja korvaamista. Ja jotta voimme saavuttaa tämän tehtävän omilla käsillämme asianmukaisella laadulla, on ensin ymmärrettävä järjestelmän toiminnan yleiset periaatteet.

Melko monimutkainen mekanismi, joka on ajoittain huollettava, on vastuussa jätteen huuhtelusta viemärijärjestelmään.

Tyhjennä suunnittelu

Toimintaperiaate

Nykyaikaisen wc: n tyhjennyssäiliö on säiliö, jonka sisällä on mutkaton mekanismi.

Tämä solmu on vastuussa mitatusta veden virtauksesta ja toimii automaattisessa tilassa:

  • Vesi putkesta letkun läpi menee säiliöön täyttöventtiilin kautta.
  • Täytetään asteittain säiliö, neste vaikuttaa ohjauslaitteisiin (puhumme niiden rakenteesta alla), jotka tietyn tason saavuttamisen jälkeen johtavat täyttöventtiilin tukkeutumiseen.
  • Kun painat säiliön kannen painiketta, toinen venttiili avautuu - viemäri. Vesi lähtee säiliöstä ja täyttöventtiili avautuu uudelleen.

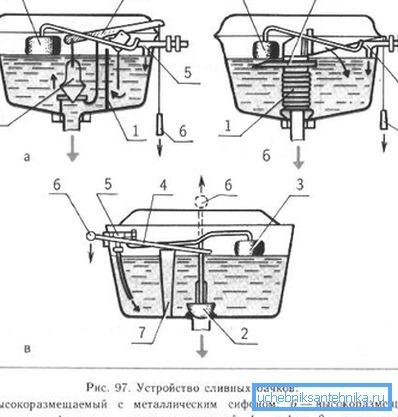

Vanhan suunnittelun tuotteiden järjestelmät

Tällainen venttiilien vaihtoehtoinen toiminta on erittäin kätevää: emme tarvitse varmistaa, että säiliö on jatkuvasti täytetty, tai että neste ei ylitä. Sujuvan toiminnan varmistamiseksi järjestelmän kaikki osat on toimittava oikein.

Tärkeimmät osat

WC-säiliön mekanismilla voi olla hyvin erilainen kokoonpano, mutta se sisältää lähes joka tapauksessa kolme osaa:

  • Venttiili täyttämään säiliön.
  • Float säätääksesi vesitasoa.
  • Ylivuotojärjestelmä (tyhjennysventtiili).

Kiinnitä huomiota! WC-huuhtelumekanismin ohjeet sisältävät tavallisesti piirustuksen venttiileistä, joista käy ilmi näiden elementtien ja apuosien koko ja kokoonpano. Tämä asiakirja antaa meille korvaamatonta apua korjausten suorittamisessa.

Yksi suunnitelmista

Nämä osat toimivat seuraavasti:

  • Täyttöventtiili on suutin, joka on asennettu tyhjennyssäiliön pohja- tai sivuseinään. Ulkopuolella haaraputkeen leikataan kierre, johon on kiinnitetty putki kylmällä vedellä kiinnitysmutterilla tai muulla sovittimella.
  • Venttiilin sisäpuolella on lukitusmekanismi, joka on kytketty keinuvipuun.. Uimuri on kiinnitetty keinuvarren toiseen päähän - muovisäiliöön, joka nousee vedenpinnan noustessa.
  • Kun uimuri on laskettu, tuloventtiili avautuu. Kun uimuri nostetaan, siirto siirtyy vähitellen ja tiettyä tasoa saavuttaessaan estää lukitusmekanismin, joka keskeyttää veden virtauksen.
  • Erillisesti on tyhjennysmekanismi, joka painamalla painiketta avaa säiliön pohjalle aukon. Vesi, joka pääsee suurella nopeudella wc-astiaan, huuhtelee sen sisältöä viemäriin.

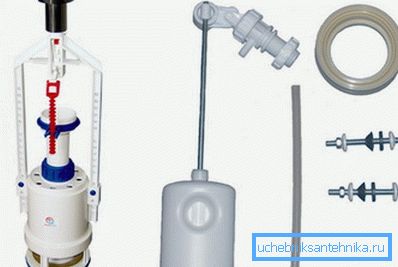

Kuvat venttiileistä

Kiinnitä huomiota! Nykyaikaisissa malleissa on kaksoispoistojärjestelmä: yhdellä painalluksella vapautamme kaiken veden painamalla toista - vain osan siitä.

  • Tyhjennysventtiilissä on tavallisesti ns. Ylivuoto.. Tämä solmu takaa meidät säiliön ylivuotoa vastaan: jos lukitusmekanismi ei jostain syystä toimi, vesi ei pääse ulos, vaan putoaa vain viemäriin hieman avoimen pohjan läpän kautta.

Ilmeisestä monimutkaisuudesta huolimatta wc-WC: n korjaus voidaan suorittaa jopa aloittelijalla. Tätä varten on ymmärrettävä sivustollesi asennetun rakenteen ominaisuudet ja hankittava sopiva osa korvaamista varten. No niin, että et menetä tyypillisissä tilanteissa, alla esitämme joitakin hyödyllisiä suosituksia.

Korjaus ja huolto

vianmääritys

Tässä osassa selitämme, miten WC: n huuhtelumekanismi korjataan. Korjaus ei yleensä aiheuta erityisiä vaikeuksia, mutta joissakin tapauksissa on välttämätöntä suorittaa tyhjennysliittimien täydellinen korvaaminen.

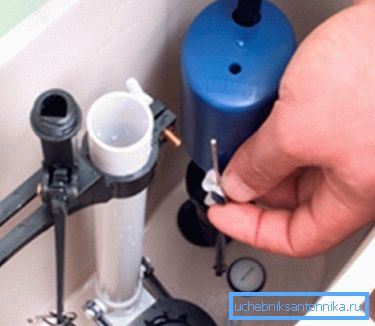

Uimurin on oltava ilmatiivis, muuten järjestelmä ei toimi.

Jos ongelma on paikallinen, sinun on toimittava yksinkertaisen järjestelmän mukaisesti:

Virhetoiminnan kuvaus Korjaustöiden algoritmi
Kelluvan täyttäminen vedellä
  • Tämä tapahtuu yleensä kulumisen tai mekaanisten vaurioiden seurauksena.
  • Väliaikaisena toimenpiteenä uimuri voidaan poistaa, kuivata perusteellisesti ja tiivistää kosteutta kestävällä yhdisteellä.
  • Ensimmäisessä tilaisuudessa osa on vaihdettava, hyvä, sen hinta on minimaalinen.
Vuotoputken vuoto
  • Useimmiten tiiviys vähenee ajan myötä tiivisteen tiivisteiden elastisuuden menetyksen seurauksena.
  • Alkuvaiheissa voit säätää venttiilin painetta, mutta tulevaisuudessa sinun täytyy joko vaihtaa tiivisteet tai asentaa uusi osa.
Ongelmia tyhjennyspainikkeella
  • Useimmissa tapauksissa tällaiset ongelmat johtuvat rokkarin epätasapainosta.
  • Jos tämä osa on valmistettu metallista, se on taivutettava niin, että venttiili avautuu oikein.
  • Muovinen rokkari on helpompi vaihtaa.
Säiliöön ei pääse vettä
  • Ennen kuin poistat kannen säiliöstä, sulje vesi.
  • Irrota sitten syöttöletku ja puhdista se poistamalla lika.
  • Teemme saman imuventtiilin kanssa.
  • Jos nämä manipulaatiot eivät auttaneet, tarkistamme venttiilin toiminnan ja tarvittaessa vaihdetaan.

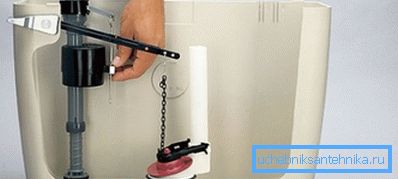

Säätö on melko yksinkertainen.

Korvausmekanismi

Jos viemärimekanismi on rikkoutunut wc: ssä (eli kuvatut menetelmät eivät enää auta), niin se voidaan aina vaihtaa.

Teemme sen näin:

  • Hankimme saman mallin viemäriliittimiä, jotka on määritetty sinulle. Tällöin tarkka ottelu on erittäin tärkeää, koska pienimmätkin mittojen erot voivat johtaa mekanismin toimintakyvyttömyyteen.
  • Ennen kuin vaihdat WC: n tyhjennysmekanismin, sammuta vesi ja tyhjennä säiliö.
  • Irrota säiliön kansi tyhjennyspainikkeen avaamisen jälkeen.
  • Irrota sitten kaikki letkut ja irrota venttiilin sisäpuoli.
  • Pohja avaa ruuvit, jotka kiinnittävät säiliön alustaan.
  • Irrota säiliö ja poista sen jälkeen tyhjennysmekanismin alaosa.

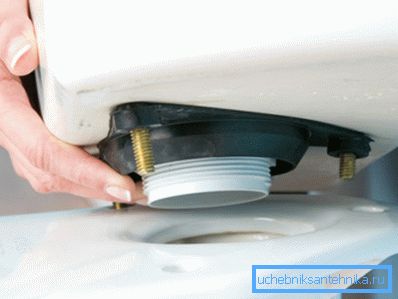

Joissakin tapauksissa on vaihdettava koko säiliö.

Kiinnitä huomiota! Voit käyttää tilaisuutta puhdistaa wc-istuimen sisäpinnat, joita on erittäin vaikea päästä käsiksi kokoamisen yhteydessä.

  • Seuraavaksi tyhjennetty reikä asentaa uusia osia.
  • Palautamme säiliön paikalleen kiinnittämällä sen samojen pulttien avulla. Jos kiinnitin on syöpynyt käytön aikana, se on vaihdettava.
  • Jatkamme mekanismin kokoonpanoa, ja sen päätyttyä kiinnitämme syöttöventtiilit.

Seuraavaksi tarjoile vettä, varmista, ettei vuotoja ole. Ensimmäinen purkaus suoritetaan, kun kansi on poistettu järjestelmän toiminnan tarkistamiseksi.

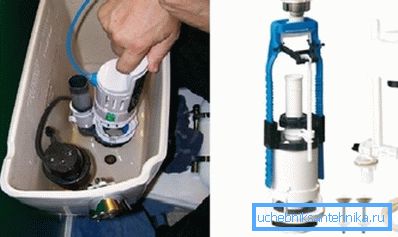

Asenna kaikki tyhjennysputkien yksityiskohdat

Jos kaikki on kunnossa, palautamme kannen paikalleen ja korjaamme sen painikkeella.

johtopäätös

WC-säiliössä olevan tyhjennysmekanismin täydellinen korvaaminen vaaditaan suhteellisen harvoin: useimmissa tapauksissa suorituskyky voidaan palauttaa korjaamalla yksi tai useampi osa. Mutta vaikka järjestelmä on täysin epäkunnossa, myös kokematon putkimies voi korjata sen.

Tässä artikkelissa oleva video sisältää yksityiskohtaisempia suosituksia tästä, joten aloittelijoille tulisi varmasti oppia se.
