Viemäröinti ja putkistot: miten suunnittelu- ja

Yksikään asunto ei voi tarjota tarvittavaa mukavuutta ilman nykyaikaisia ​​teknisiä verkostoja. Ja jos huoneistot on usein jo varustettu tarvittavilla järjestelmillä, niin yksityisissä taloissa tämä ongelma ratkaisee jokainen. Vesihuolto- ja viemäröintijärjestelmien asentaminen vaatii erityistä huomiota, koska asukkaiden terveydentila riippuu suoraan näistä järjestelmistä.

Ilman vettä ja jätevettä ei ole sivilisaatiota

Vesihuolto- ja sanitaatiojärjestelmien lajikkeet

Vesihuoltojärjestelmä on erityisesti suunniteltu ja suunniteltu järjestelmä, jonka päätarkoituksena on tarjota jatkuvaa vesihuoltoa eri kuluttajille asuin- tai hallintorakennuksessa. Yksinkertaisesti sanottuna se on putki, jossa on erilaisia ​​lisäelementtejä (pumput, suodattimet, säiliöt ja niin edelleen), joka toimittaa tarvittavan laadun vettä vedenottopisteestä kylpyhuoneeseen ja keittiöön.

Jätevesijärjestelmän osalta sen tehtävä on päinvastainen. Se on tarpeen jäteveden poistamiseksi, niiden kertymistä erityissäiliöihin ja joissakin tapauksissa hoitoon.

Putkiston ja saniteettitekniikan teknistä toimintaa koskevat erityiset säännöt ja määräykset. Näiden teknisten verkkojen ominaisuuksien on oltava täysin niiden mukaisia.

Yleisimmin käytetyt itsenäiset tekniset verkot

SNiP: n mukaiset vesihuolto- ja viemäriverkot ovat kahdella päätyypillä:

  • keskitetty - vesihuolto ja viemäröinti tapahtuu olemassa olevien verkostojen avulla;
  • autonominen - vedenotto ja jätehuolto suoritetaan yksilöllisesti asennettujen laitteiden avulla.

Ensimmäinen vaihtoehto on ensisijaisesti siksi, että kaikkien järjestelmien suunnittelusta ja asentamisesta aiheutuvat kustannukset ovat paljon pienemmät kuin omien verkkojen rakentamisessa. Tällöin vesihuollon ja viemäröinnin asennus tapahtuu vain sisäisten putkistojen asennuksessa ja niiden liittämisessä kaupunkiliikenteeseen.

Kaikki tämä on helppo tehdä omin käsin. On vain tarpeen saada asianmukainen lupa apuohjelmista.

Mutta kaukana kaikista kylistä ja kaupungeista on keskitetty viemäri- ja vesiverkosto. Siksi meidän on suunniteltava ja rakennettava omat järjestelmämme, ottamalla vettä kaivosta tai kaivosta ja suodattamalla viemäriin käyttämällä septista säiliötä tai biologista käsittelylaitosta.

Kuva lisävarusteista, joita tarvitaan vesihuollon järjestämiseen

Veden ja viemäriverkkojen käyttöä koskevat säännöt edellyttävät niiden jakautumista kahteen suureen ryhmään.

Luokitteluperuste on menetelmä nesteen kuljettamiseksi:

  1. Painovoima. Tässä tapauksessa vesi virtaa putkien läpi painovoiman vaikutuksesta. Kaikkien elementtien on oltava tietyssä kulmassa.
  2. Painepää Sitä käytetään, kun ei ole mahdollista suunnitella ja rakentaa vapaata virtausjärjestelmää (esimerkiksi alueilla, joilla on vaikea maasto). Tässä tapauksessa on käytettävä pumppuja, jotka pumppaavat vettä.

Kiinnitä huomiota! Painejärjestelmä voi toimia vain sähköllä. Siksi on huolehdittava siitä, että verkko toimii keskeytyksettä. Saatat joutua ostamaan ja asentamaan sähkögeneraattorin, joka tarjoaa asuntoa sähkölle onnettomuuden aikana.

Vesihuollon ja viemäröintijärjestelmän suunnittelu

Tämä työvaihe on lähes tärkeämpää kuin itse rakentaminen. On parasta pyytää apua erityisjärjestöissä tai asiantuntijoilla, joilla on asianmukaiset taidot ja pätevyys.

Voit aloittaa tämän liiketoiminnan vain, jos aiot rakentaa yksinkertaisen järjestelmän maalaistalon huoltoon. Muuten saatat kohdata monia ongelmia, jotka on käytettävä paljon aikaa ja rahaa. Joskus sinun täytyy aloittaa koko prosessi tyhjästä.

Putkisto- ja viemärijärjestelmää ei voi suunnitella yksin.

Ensin sinun on päätettävä vesihuollon lukumäärästä ja sijainnista vesihuollosta. Yksinkertaisin vaihtoehto on, kun keittiö ja kylpyhuone sijaitsevat viereisissä huoneissa. Tässä tapauksessa voit käyttää yhtä viemärikanavaa.

Monimutkaisempi tapaus on kaksikerroksinen tai kolmikerroksinen talo, jossa kussakin on myös wc tai kylpyhuone. On tarpeen käyttää useita nousuputkia ja ehkä samoja kumulatiivisia kaivoja tai septisiä säiliöitä.

Lisäksi on tarpeen tehdä muita laskelmia:

  • valita vedenottolähde - se voi olla hyvin, yksilöllinen kaivo tai vain avoin säiliö (järvi, joki);
  • pohjaveden esiintyvyyden määrittämiseksi - maaperän geologista tutkimusta koskevat työt saattavat olla tarpeellisia (maankäytön nykyinen suunnittelu ja topologinen piirustus auttaa myös);
  • määrittää juomaveden tarve - laskettuna päivästä ja riippuu ihmisten määrästä (tämä on välttämätöntä kapasiteetin mukaisten laitteiden valitsemiseksi);
  • valitse jätevedenpuhdistamon tai säiliön tyyppi, joka asennetaan sivustoon.
Valmis septiset säiliöt

Vihje! Viimeisenä keinona on suositeltavaa ostaa rautakaupoissa myytäviä valmiita rakenteita. Saatavilla on muovisia varastosäiliöitä, valmiita septisia säiliöitä ja biologisia käsittelyasemia.

Teknisten verkkojen asennus

Vesihuolto- ja viemäriverkoston rakentaminen voidaan aloittaa vasta projektin luomisen jälkeen.

Sen tulisi sisältää:

  • eri osien, muotoiltujen osien ja varusteiden asennuspaikat;
  • näiden tai muiden elementtien koot.

Jotta kehitetty dokumentaatio olisi helpompi lukea, sinun tulee käyttää tavanomaisia ​​LVI- ja saniteettitunnuksia. Sitten työtä varten ei tarvita lisäohjeita.

Muussa tapauksessa on olemassa vaara, että halutaan käyttää pienempiä läpimittaisia ​​putkia, muita pysäytysventtiileitä jne.. Väärä etäisyys vesihuollon ja viemärin välillä voi johtaa jopa vesien pilaantumiseen kaivossa tai kaivossa.

Sisäisten putkistojen valmistus

Rakentaminen vesihuollon ja jäteveden talon sisällä alkaa rakentamisen jälkeen runkorakenne, sekä järjestely katon.

Yksityisen talon sisäisen LVI-järjestelmän solmu

Listaamme tämän prosessin tärkeimmät vivahteet:

  • käytettyjen vesiputkien halkaisija on laskettu talon sisäänottopaikkojen lukumäärän perusteella;
  • Ennen putkilinjaan siirtymistä taloon on suositeltavaa asentaa osasto-sulkuventtiili, sitten kirjanpito, ja vasta sen jälkeen - talonosturi;
  • kaikki pää- ja viemärijärjestelmän tärkeimmät osat (pumput, suodattimet, mittarit, pysäytysventtiilit jne.) on asennettu kellarihuoneisiin;
  • On suositeltavaa säätää kolmen pumpun asentamisesta: kaksi ensimmäistä pumppua tarjoavat vettä vähimmäis- ja maksimikuormituksella, kolmas - hätätilanteissa;
  • älä unohda noudattaa projektissa säädettyä putken kaltevuutta;
  • juomavesiputken etäisyys viemäriputkesta ja muista putkistoista (kaasu, lämmitys) on oltava vähintään 1,5 metriä.
Usean pumpun läsnäolo mahdollistaa vesihuoltojärjestelmän järkevämmän käytön.

Vihje! Vaikka käytät vettä kaivosta tai kaivosta, on suositeltavaa jättää huomiotta veden mittauslaitteiden asennus. Joten on helpompi ottaa huomioon kustannukset luonnon ja rahan suhteen. Lisäksi sitä voidaan käyttää esimerkiksi laskemaan allas, keinotekoinen lampi ja niin edelleen täytettävän veden määrä.

Ulkoisen järjestelmän tiiviste

Teknisten verkkojen osalta, jotka on asetettu ulkona, sinun on kiinnitettävä huomiota tällaisiin hetkeihin:

  1. Putkenlaskualueen syvyys on ylitettävä etäisyys, jonka maaperä pysähtyy talvikaudella. Tämä estää veden jäätymisen ja putkilinjan rikkoutumisen.
  2. Vesihuolto- ja viemäriverkon ylittäessä putkien välisen etäisyyden on oltava yli 40 cm, ja lisäksi tälle alueelle olisi asennettava erityinen teräsrunko, joka suojaa putkia 5–10 metrin etäisyydellä (maaperän luonteen mukaan).
  3. Risteysputket tulisi suorittaa vain oikeassa kulmassa.
  4. Rinnakkaisten päällystettyjen putkistojen välisen etäisyyden on oltava vähintään 1,5 metriä.

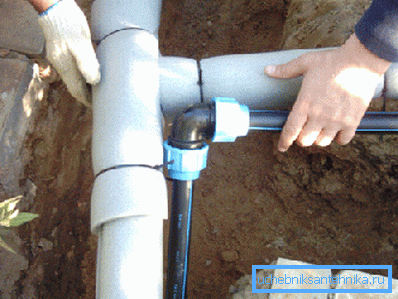

Verkkojen asennuksella kadulla on myös omat ominaisuutensa

johtopäätös

Muista, että niiden toiminnan kesto ja onnettomuuksien puuttuminen riippuvat kaikkien vaatimusten asianmukaisesta noudattamisesta insinööriverkostojen sijoittamisessa yksityiseen taloon (katso myös artikkeli Autonominen jätevedet yksityisessä talossa: parhaan vaihtoehdon valitseminen).

Lisätietoja vesihuollon ja jätevesiverkostojen kehittämisestä ja suunnittelusta löytyy tämän artikkelin videosta.
