Viemäriputki asennusta varten

Kotitalouksien tasolla käytettyjen muoviputkien läpimitta on yleensä 32 mm, 50 mm, 100 mm ja 150 mm, vaikka kaksi suosituinta tyyppiä ovat 50 mm, 100 mm. Lisäksi valmistetaan eri pituisia kappaleita järjestelmän johdotuksen asentamiseksi, ja ne voivat olla 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm ja 200 cm (150 mm: n putken pirstoutuminen alkaa 50 cm: stä, yleensä pienemmät) eivät tuota).

Seuraavassa kuvataan yksityiskohtaisemmin tällaisia ​​elementtejä ja näemme myös tämän artikkelin aihekohtaisen videon esittelyn.

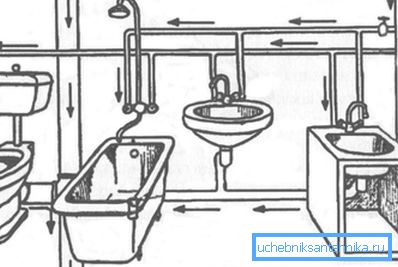

Periaate jätevedestä ja putkistosta asunnossa tai talossa

Laitteet viemäriputkelle

Huom. Koko järjestelmä, joka on asennettu jätevedelle, koostuu pääasiassa eri läpimittaisista putkista. Niiden kaikkien on kuitenkin kiinnitettävä jotakin, joten teollisuus tuottaa tähän tarkoitukseen yhtenäisiä varusteita (PVC) sekä kumirannekkeita (tiivisteet) ja tiivisterenkaita.

putket

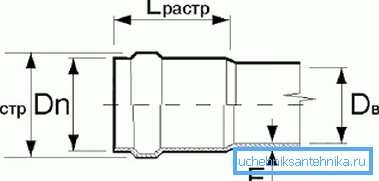

Perusparametrit

Perusparametri, olipa kyseessä vaippa putkesta katosta tai se on viemäriputki tai pienempi halkaisija, voidaan kutsua ulkohalkaisijaksi - läpäisevyys ei riipu siitä, vaan juuri se kiinnitetään asennuksen aikana. Alla on tarjolla taulukko kaikista standardikokoisista polyvinyylikloridijätteistä.

Ulkohalkaisija (mm) Renkaan jäykkyys nimellisarvo (SN, kN / m2)
Dn Perm. poikkeamat 2 4 8
SDR 51 SDR 41 SDR 38
Putkiseinien paksuus (mm)
fi Ekstrat. Pois. fi Ekstrat. Pois. fi Ekstrat. Pois.
50 ± 0,2 - - 1.3 ± 0,4 1,6 ± 0,4
63 ± 0,2 - - 1,6 ± 0,4 2.0 ± 0,5
75 ± 0,3 - - 1.9 ± 0,4 2,3 ± 0,5
90 ± 0,3 - - 2.2 ± 0,5 2.8 ± 0,5
110 ± 0,3 - - 2.7 ± 0,5 3.4 ± 0,5
125 ± 0,3 - - 3.2 ± 0,6 3,9 ± 0,6
160 ± 0,4 3.2 ± 0,6 4.0 ± 0,6 4.9 ± 0,7
200 ± 0,5 3,9 ± 0,6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0,5 4.9 ± 0,7 6.2 ± 0,9 7,7 ± 1,0
315 ± 0,6 6.2 ± 0,9 7,7 ± 1,0 9.7 ± 1.2
400 ± 0,7 7,7 ± 1,0 9,8 ± 1.2 12.3 ± 1,5
500 ± 0,9 9,8 ± 1.2 12.3 ± 1,5 15.3 ± 1,8
630 ± 1.1 12.3 ± 1,5 15.4 ± 1,8 19,3 ± 2.2
800 ± 1,3 15.4 ± 1,8 19,6 ± 2.2 24,5 ± 2,7
1000 ± 1,6 19,6 ± 2.2 24,5 ± 2,7 30,6 ± 3,3
1200 ± 2,0 24,5 ± 2,7 29,4 ± 5.2 36,7 ± 3,5

Huom. Tässä taulukossa on lueteltu kaikki putkien parametrit, jotka vaihtelevat 50 mm: n ja sitä korkeammasta poikkileikkauksesta, vaikka asuin- sektorin parametrit ovat 50 mm, 110 mm ja 150 mm. Todellinen 110 mm: n halkaisija, kun ostat myymälässä, katsotaan yleensä 100 mm: ksi - sekä putki että hinta eivät muutu.

Liitokset ja vähennykset

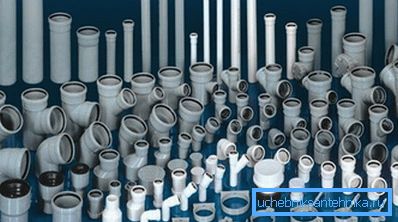

Erilaiset varusteet
  • Jotta liitos putkistossa olisi mahdollista, kuten solmio, kierto, solmun irrottaminen tai siirtyminen toiseen halkaisijaan ja toiseen tasoon, käytetään eri konfiguraatioihin erikoistuneita sovittimia. Esimerkiksi wc-astian tyhjennysputki voidaan tehdä kuten muovinen kulma tai aallotettu holkki, mutta jotenkin sinun täytyy kytkeä se kaikki nousuputkeen, ja täällä sinun tarvitsee vain tee (nelitieputki) valua muihin saniteettitiloihin. .
Vaikeita vaihtoja kellarissa
  • Noin samalla tavalla kytketään kylpyhuoneen tai pesualtaan tyhjennysputki - aallotettu sifoniholkki sopii kulmaisen viemäriputken tai tangon pistorasiaan, jossa tiivisteenä käytetään kumirengasta tai mansettia.. On myös monimutkaisia ​​vaihtoja, varsinkin yksityisten talojen kellareissa, kun asunnossa ei ole käytännössä putkia - jokaiselle kylpyhuoneelle viemäröinti tapahtuu lattian läpi, niin alla, kellarin katon alla, sinun täytyy liittää monia putkia, joiden kaltevuus on erilainen ja halkaisijaltaan erilainen.

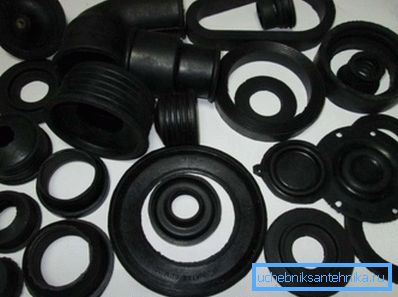

Kumihihansuut ja o-renkaat
  • Kumimansetti on joskus yksinkertaisesti korvaamaton, esimerkiksi pesukoneen viemärin liittäminen viemäriputkeen suoritetaan 32 mm: n putken avulla, joka on liitettävä kelloon, jossa on 50 mm: n putki.. Mutta tällaiset PVC-liitokset ovat hyvin harvinaisia, joten 5032 mm: n kuminpudotus työnnetään kellon kuppiin ja näin ongelma ratkaistaan. Täsmälleen sama tilanne tapahtuu, kun tyhjennysputki on liitetty pesualtaan - se käyttää 5040 mm: n alennusta aallotetun sifonholkin alla.
  • Kumin tiivistysrenkaat toimittaa valmistaja muoviputkella, joten sinun ei tarvitse ostaa niitä erikseen. Kun laitat telakointiaseman, sinun täytyy olla varovainen, ettet kallistu, ja jos havaitset kokeen tyhjennyksen jälkeen vuotoja minkä tahansa liitoksen läpi, älä kiirehdi sinetöimään sitä silikonilla tai tiivisteellä. Näissä tapauksissa ohje suosittelee tällaisen yhteyden purkamista, kiinnitä rengas ja asenna se uudelleen - virtaus katoaa.

Hyödyllisiä neuvoja. Kun jätevedet kootaan omin käsin, joskus on vakavia vaikeuksia - syy tähän on, että kumitiiviste on liian jäykkä. Tämän ongelman poistamiseksi voit levittää renkaan tai putken päätä (tai molempia) nestemäisellä kotitalouksien pesuaineella. Tämä helpottaa työnkulun yhteyttä.

Hyödyllisiä gadgeteja

Tarkastus hyvin tarkastusta varten

Jos nielun alla tukkeutuu, harvoilla on kysymys siitä, miten keittiön tyhjennysputki puhdistetaan, kaikki on yksinkertaista - poista sifoniholkki sovituksesta ja pistorasian kautta syöttää saniteettikaapeli nousuputken sivulle. Mutta mitä tehdä, jos tällainen kokoonpano ei ole suorassa linjassa, vaan kierrosta (joskus 90?) Tai jos kaapelin pituus ei riitä?

Tällaisissa tapauksissa muovinen tarkistus kaatuu kierrosta ja pitkille osille (yli 4-5 metriä), jotka voivat olla sekä sisätiloissa että ulkona, maan alle, vain jälkimmäisessä tapauksessa rakentaa betonin kaivoa tai betonista valmistettua tiiliä. .

Muutos on ulkonäöltään ja asennustavaltaan hyvin samankaltainen, vain tällöin sivuhana tehdään kierteellä siten, että se voidaan sulkea tiiviisti kannella, joka näkyy selvästi ylhäältä. Tukoksen poistamiseksi kansi irrotetaan ja saniteettikaapeli työnnetään putkeen oikeaan suuntaan.

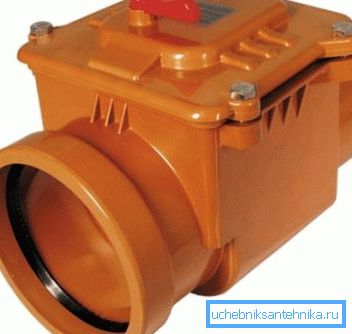

Muovikalvon sulkuventtiili

Ylivuotojen välttämiseksi käytetään viemäriventtiiliä, joka asennetaan yleensä yksityiselle sektorille tai korkeiden rakennusten ensimmäisille kerroksille. Tämän gadgetin työn ydin on seuraava: kun jäteveden vesipitoisuus nousee korkeammalle kuin asunnon putkien taso, niin kaikki tämä neste alkaa kaada wc: n, kylpyamme ja joskus pesuallas läpi pesualtaan (viestintäalusten laki). Mutta jos asennat palautusventtiilin olohuoneisiin, niin tämä ei tapahdu.

Tällaiset laitteet voivat olla pystysuuntaisia ​​ja vaakasuoria, ja ummetus kalvon muodossa, jossa on kumitiiviste (muovi) tai vaakapallo, jossa on laippaliitokset (valurautaa tai terästä). Jälkimmäistä vaihtoehtoa käytetään yleensä teollisuuskapasiteettiin.

johtopäätös

Katon muoviset tyhjennysputket, tilat tai maadoitus maan alla eivät eroa toisistaan, ja ne on valmistettu samasta materiaalista - PVC: stä. Niiden pääasiallinen ero on asennuksen koossa ja menetelmissä.
