Tapaa wc-huuhtelusäiliö

Jos olet kiinnostunut WC-huuhtelusäiliön säätämisestä, sinun on ensin ymmärrettävä sen laite selvästi, koska suuri joukko tällaisia ​​laitteita on samanlainen vain periaatteessa, mutta jokaisella on erilaiset vivahteet.

Viemäröintimekanismin käyttöönotto voidaan suorittaa sivulta, vipuun kohdistuvalla paineella joko nostamalla tai painamalla tankoa kannen keskellä. Lisäksi säiliön vedenpinnan säätö, purkautumismenetelmä (suuri / pieni) ja niin edelleen voivat vaihdella.

Kaikki tämä ja sitä käsitellään jäljempänä sekä huomionne - tämän artikkelin video.

Nämä eri säiliöt

Yleinen työn periaate

Huom. Mikä tahansa malli, riippumatta sen suunnittelun ajoituksesta, on varsin sopiva työhön. Mutta kaikille niille on yksi tärkein ehto - oikea säätö. Uuden tyypin tyhjennyssäiliöt, joissa on tehdasasetukset, eivät tarvitse säätää, vaikkakin tämä on tarvittaessa mahdollista.

• Kuten tämän artikkelin alussa on jo todettu, wc: n tyhjennykseen käytettyjen säiliöiden mallit eivät vaikuta yleiseen toimintaperiaatteeseen jo useiden vuosikymmenien ajan. Vesi putoaa edelleen wc: hen tyhjennysventtiilin kautta ja sen tasoa säädetään uivalla. Lisäksi ohjeet edellyttävät joka tapauksessa, että vesisäiliö on vain ylhäällä ja että se voi sijaita wc: n lokerossa, seinässä, katon alla tai kapealla, seinän sisäpuolella - mutta joka tapauksessa ylhäältäpäin.
• Myös WC-säiliön tai sulkuventtiilien huuhtelumekanismi, kuten sitä kutsutaan, antaa aina pääsyn veteen ja täyttää säiliön automaattisessa tilassa ilman ulkoista väliintuloa, vaikka tasoa voidaan säätää missä tahansa mallissa. Ohjaus (tyhjennys) suoritetaan vain manuaalisesti, käyttämällä nuppia, painiketta tai näppäintä, joka nostaa sulkuventtiilin ja säiliö tyhjennetään kokonaan tai osittain. Kun tietty määrä vettä virtaa sifonin läpi WC: hen, poistoventtiili ottaa alkuperäisen sijaintinsa ja säiliö täytetään haluttuun rajaan.
• Veden taso minkä tahansa näytteen wc-astian alkuasennossa tai säiliön säätämisessä tehdään uimalla, joka on kytketty vipulla vesisyötön sulkuventtiilillä. Uiminen kelluu aina pinnalla ja kun vedenpinta nousee, se nousee myös vipun mukana ja tietyllä hetkellä vipu tuo venttiilin suljettuun asentoon - sen jälkeen vesihuolto pysähtyy.

Vanhemmat mallit

Jos puhumme vanhan näytteen mallien ominaispiirteistä, voit ehkä nimetä tärkeimmät määrittävät piirteet, joiden avulla voit määrittää säiliön identiteetin vanhalle sukupolvelle.

1. ensiksi, Se on valurautaa tai keraamista astiaa.
2. toiseksi, vivun sivuttainen (joskus keskeinen) sijainti veden tyhjentämiseksi.
3. kolmas, vain sivuveden tuloaukko.

Jos katsomme, että aikaisemmin kylpyhuone (varsinkin Neuvostoliitossa) pidettiin aina utilitaristista huonetta, niin design ei ollut kenenkään mielenkiintoinen, joten kaikki kyseisen ajan mallit ovat täysin vailla herkkuja. Venttiilit, kuten säiliö, koostuvat yksinkertaisesta tyhjennysmekanismista ja samasta yksinkertaisesta koneesta, joka säätää veden virtausta säiliöön.

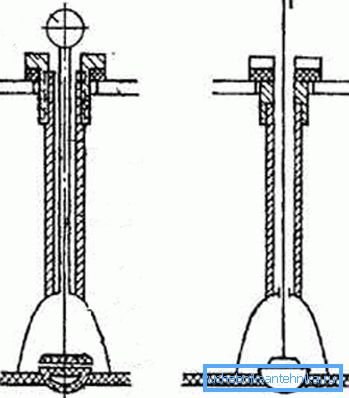

Tällöin veden poistaminen on aikaansaatu yksinkertaisella rakenteella, joka on leveä purkaussifoni, jossa on kumi- tai muoviventtiili, joka on muodoltaan hyvin samanlainen kuin putken mäntä.

Tämän venttiilin varsi tuodaan tavallisesti sivukahvaan, jolla se nousee, jotta vesi pääsee virtaamaan reikään. Venttiilin suljettu tila vakautetaan gravitaatiovoimien vaikutuksella.

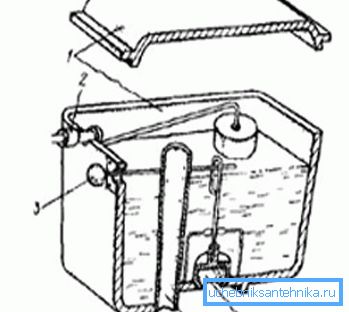

Kun vesi saapuu säiliöön, kelluu nousee, vetämällä metallivipua, joka puolestaan ​​painaa sulkuventtiiliä.

Toisin sanoen tämä venttiili syötetään vähitellen aukkoon, josta vesi virtaa, ja viimeisessä vaiheessa sulkee tämän aukon kokonaan. Kun vesi on vapautunut säiliöstä, kelluu laskee, vetämällä vipua venttiilillä ja koko prosessi toistuu uudelleen.

Huolimatta siitä, että tällaiset laitteet, kuten ylemmässä kuvassa näkyvät, ovat melko hankalia, se on erittäin luotettava toiminnassa - joissakin huoneistoissa tällaiset säiliöt olivat noin 50 vuotta ilman korjauksia, vaikka oli olemassa pieni ennaltaehkäisevä huolto.

Tämä oli mahdollista pienten jousien ja muoviosien puuttuessa, jotka lopulta tulivat hyödyttömiksi ja joita voidaan havaita nykyaikaisissa malleissa.

Yhden painikkeen mallit

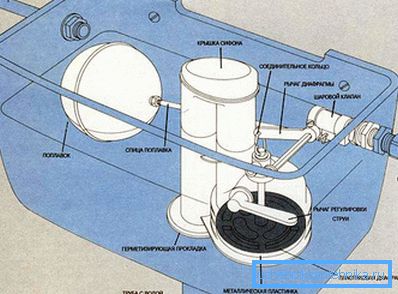

WC-astioiden viemärisäiliöt, joissa prosessi itse käynnistetään painamalla kannen keskellä olevaa painiketta, näyttävät tietysti paljon houkuttelevammalta kuin samanlaiset säiliöt, joissa on sivuvipu tai keski-nouseva varsi, jonka pallo on kannen yläpuolella. Kuten olemme jo todenneet, tässä tapauksessa vedenottomekanismi koostuu myös uivasta, jossa on vipu, joka painaa sulkuventtiiliä veden syöttöaukossa (ks. Myös artikkeli "Vanhan tyylin WC-säiliöt" - niiden suunnittelun piirteet ja suositukset korjaustöille).

Uusissa malleissa tämä laite korvattiin palloventtiilillä, joka tekee tämän säädön, ja koko mekanismi on yksittäinen painikkeen, varren ja venttiilin yksikkö (palloventtiili).

Tällaisessa lohkossa on kierre, jonka avulla se asennetaan tyhjennyssifooniin, ja siinä on myös reikä vedenpoistoa varten, jos sulku- venttiili (hanka) on virrassa. Painikkeeseen liitetty vipu toimii käänteismekanismin periaatteen mukaisesti, eli alaspäin painettuna venttiili nousee.

Huom. Venttiilin kiinnittäminen suljetussa asennossa, kuten vanhoissa säiliöissä, on mahdollista gravitaatiovoimien vaikutuksesta.

Tällaisilla rakenteilla on yksi kiistaton etu ja tämä ei ole edes tehdasasetuksia, ei, tämä on modulaarinen korjaus. Toisin sanoen, jos tyhjennysmekanismi epäonnistuu, poista se vain tyhjennyssäiliöstä ja mene sen mukana myymälään.

Putkimies, joka myy putkityöt - myyjä valitsee helposti haluamasi laitteen muutoksen, varsinkin kun sen hinta on 4 kertaa pienempi kuin uuden huuhtelusäiliön hinta. Tällaisten mekanismien korjaamiseen ei ole järkeä - ne on suunniteltu kertakäyttöön ja toiminnallisuuteen puuttuminen on sallittua vain uivan säätämiseksi (säiliön vesitaso täytetyssä tilassa).

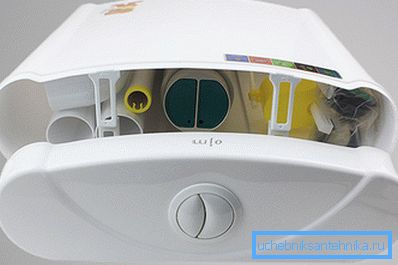

Malli, jossa on kaksi painiketta

Viime aikoina GOST 30493-96: n mukainen huuhtelusäiliö, jossa on kaksi painiketta, joista jokaisen avulla voit käyttää tiettyä vettä vettä tyhjennyksen aikana, on yhä vaativampi.

Tällaiset laitteet ovat saaneet suosion paitsi asuinalueilla myös kahviloissa, ravintoloissa ja muissa julkisissa laitoksissa. Koska painikkeiden oikea (kohdennettu) käyttö kuluttaa vähimmäismäärää vettä, tämä vaikuttaa siten apuohjelmille varattuun budjettiin.

Eli tässä tapauksessa on mahdollista käyttää kahta erilaista vettä, ja jos yhdellä painikkeella tyhjennät 7-8 litraa vettä, niin toisella voit vähentää tätä tilavuutta 3,5-4 litraan.

Huom. Jos puhumme tunnistusominaisuuksista, kaksitilamallit on helppo tunnistaa kahdella painikkeella tai avaimella kannen keskellä. Päästömäärän määrittämiseksi ne ohjataan pääsääntöisesti niiden koon mukaan - mikä on suurempi, on myös suurempi määrä nestettä.

Yksiosainen, ei-erotettavissa oleva tyhjennysventtiilin runko, joka korkeudessa on lähes koko tila kannesta huuhtelusäiliön pohjaan, on lähes sama kuin yhden painikkeen mekanismi.

Tällaisen mekanismin asentaminen omin käsin ei myöskään poikkea yksimuotoisesta järjestelmästä - sama asennus sisäisillä tai ulkoisilla kierteillä ja sama sisääntuloventtiilijärjestelmä vedenottoa varten säiliöön.

Mutta tässä on kaksi liukusäätimen tyyppiä, joiden avulla voit asettaa pienen viemärin tilan eli säätää WC: hen päästetyn veden määrää.

Mutta juuri tällainen mukauttaminen ei välttämättä koske kaikkia mekanismeja, koska jokainen valmistaja tekee omat parannuksensa, eikä niitä voida yksinkertaisesti luetella. Todellisten venttiilien korjaus ei myöskään ole järkevää, kuten yksittäispainelaitteissa, joten häiriön sattuessa moduuli vaihdetaan yksinkertaisesti modulaarisesti.

Huom. Julkisissa laitoksissa yleisin on kaksoismekanismi, jossa äänenvoimakkuuden säätö puuttuu, eli työ tapahtuu valmistajan oletustilassa. Mutta yksityisissä taloissa tai huoneistoissa tällaisilla säiliöillä tai venttiileillä ei ole erityistä merkitystä talouden kannalta - se on liian vähäistä.

säätö

Kuukauden lopussa asunnossasi saamasi veden kulutus, noin 50% riippuu wc: n käytön taajuudesta ja vain 25% juomi-, ruoka- ja pesuastioista ja 25% suihkusta tai kylpyammeesta. Voit kuitenkin säätää näitä kustannuksia itse, jos säädät tyhjennyssäiliötä itse.

Suuren viemärin keskimääräinen kulutus on noin 7-8 litraa vettä, mutta se voidaan tehdä enemmän tai vähemmän asettamalla uimuri tiettyyn korkeuteen, kuten ylhäällä kuvassa näkyy.

Yllä olevasta materiaalista huomattiin, että uimuri on kytketty suoraan sulkuventtiiliin veden syöttämiseksi säiliöön, joten mitä alempi se laskee, sitä nopeammin tämä venttiili sulkeutuu ja säiliössä oleva vesi kerääntyy vähemmän.

Nykyaikaisissa malleissa uimuri voidaan siirtää pitkin kylkilevyä ja jättää sen haluttuun asentoon, ja vanhemmissa malleissa voit yksinkertaisesti taivuttaa metalliherkkuja vaihtamaan tasoa.

johtopäätös

Ymmärrät luultavasti, että yksi huuhtelusäiliö voi poiketa toisesta, ja mekanismin säätelyllä on myös eroja, mutta periaate säilyy edelleen tietyn tason kelluvana. Säiliötä valittaessa on kiinnitettävä huomiota reiän sijaintiin (mistä puolelta) vesihuoltoon mahdollisen vaihtoehdon mukaan asentaa wc-astia omin käsin.
