Suihkualustan runko: luotettava tuki suihkukselle

Suihkukaapin koottaminen omilla käsillämme kohtaavat usein huonolaatuisten komponenttien aiheuttamia ongelmia. Koska kuormalavan runko on yksi koko rakenteen tärkeimmistä elementeistä, sen luotettavuuteen kohdistuu lisääntyneitä vaatimuksia.

Alla kerrotaan, mitä sinun pitäisi kiinnittää, kun ostat kuormalavakehyksen, ja antaa myös useita vinkkejä siitä, miten se voidaan tehdä ja asentaa itse.

Kehyksen tekniset tiedot

Tarkoitus ja rakentaminen

Suihkualusta on leveä ja suhteellisen matala säiliö, jota käytetään keräämään virtaava vesi ja ohjaamaan se viemäriin. Samanaikaisesti huomattava osa kuormalavasta ja pienen materiaalin paksuus, josta se on valmistettu, vaikeuttaa merkittävästi sen käyttöä. Kuormituksen alapuolella taipuu, mikä johtaa koko rakenteen epämuodostumiseen sekä korroosionestopinnoitteen tuhoutumiseen.

Lisäksi tehokkaan tyhjennyksen varmistamiseksi pannu on asennettava siten, että tyhjennysaukko sijaitsee viemäriputken sisäänkäynnin yläpuolella. Niinpä on tarpeen nostaa se lattiatason yläpuolelle noin 100 mm, mikä on mahdotonta tehdä ilman lisälaitteita.

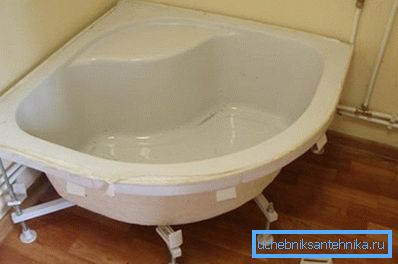

Tällainen laite on kehys.

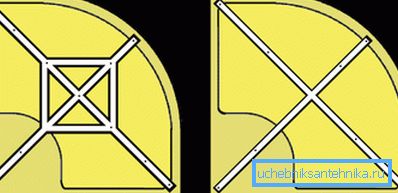

• ensiksi, se tarjoaa kuormalavalle tarvittavan tuen. Konfiguraatiosta riippuen kehys voidaan sijoittaa joko vain ympärysmitan ympärille tai muualle pohjaan. Toinen vaihtoehto on suositeltavampi erityisesti laajoille malleille: poikittaisvahvistavat kylkiluut antavat halutun vakauden.
• Toiseksi kehysjalat mahdollistavat lavan nostamisen lattian yläpuolelle haluttuun korkeuteen. Samalla rakenteen massa kasvaa hieman, mikä tarkoittaa, että lattialle kohdistuva kuorma ei myöskään kasva, mikä on erittäin tärkeää, kun varustetaan saniteettitiloja kevyistä materiaaleista.
• kolmas, useimpien kehysten suunnittelu mahdollistaa jalkojen pituuden säätämisen. Tämän ansiosta voimme nopeasti tasoittaa kuormalavan tasoon, mikä on edellytys suihkun tehokkaalle käytölle.

Kiinnitä huomiota! Suihkukaapin on pysyttävä täysin tasaisesti, muuten vedenpoistoon liittyy ongelmia, ja kiskojen ovet alkavat jäädä jumittumaan vinon vuoksi. Kun asennat kehyksetöntä kuormalavaa, kohdistaminen suoritetaan kaatamalla solmio valitulle alueelle.

Tällaisten laitteiden suunnittelu on melko yksinkertainen:

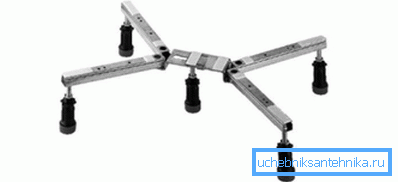

• Peruste koostuu useista teräslevyistä, jotka on liitetty joko hitsaamalla tai käyttämällä kulmakiinnikkeitä.
• Liuskojen päissä ja leikkauksissa on kierretty reikiä, joihin on asennettu riittävän paksut (10 mm ja enemmän) ruuvit.

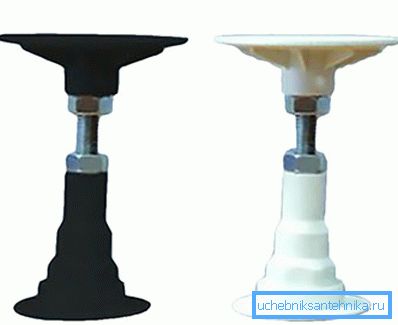

• Ruuvien päät ovat ruuvattavia jalkoja, jotka on valmistettu kestävästä muovista. Jalkojen sisäpuolella on myös kierre, jonka avulla voit säätää kehyksen sijaintia.

Suositukset valinnalle

Huolimatta siitä, että tällaisten tuotteiden hinta on suhteellisen pieni, ne on valittava hyvin huolellisesti. Tämä johtuu siitä, että he suorittavat erittäin tärkeän tehtävän: jos runko katkeaa, sen korvaaminen liittyy erittäin vakaviin työvoimakustannuksiin, koska hytti on purettava lähes kokonaan.

Mallin valitseminen edellyttää seuraavia vivahteita:

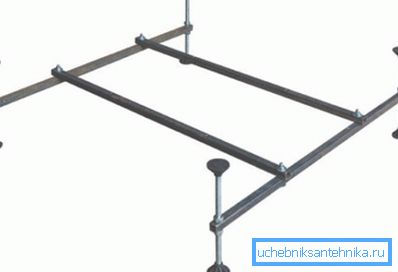

• Ensimmäinen on tukipalkkien konfiguraatio. On toivottavaa, että ne eivät sijaitse kuormalavan kehän ympärillä, vaan sen pohjan alla. Joten kuorma, jonka henkilö seisoo pohjassa, jaetaan tasaisemmin.
• Putken paksuus on myös erittäin tärkeä tekijä. On parasta ostaa malleja, jotka on valmistettu vähintään 20x40 mm: n muotoisesta putkesta.
• Kiinnitä huomiota metallin laatuun. On erittäin hyvä, jos kaikki osat on peitetty korroosionestomaalilla: joten voimme olla varmoja siitä, että jopa korkeassa kosteudessa rakenne ei ruostu.

Vihje! Erityistä huomiota kiinnitetään hitsien käsittelyn laatuun, koska tässä ruoste esiintyy ensin. Jos on edes pienintäkään epäilystä, ennen asennusta kannattaa hoitaa ongelma-alueita uudelleen suojaavalla yhdisteellä.

• Lopuksi kannattaa tarkistaa jalat ja niiden kiinnityspisteet. Osien tulee olla tarpeeksi kireät, mutta ilman tarpeetonta vaivaa, eikä tukien pinnalla saa olla halkeamia tai muita vikoja.

Valmistus ja asennus

Miten kehys tehdään

Pääsääntöisesti hankimme tukirakenteet yhdessä suihkualustan kanssa. Ihannetapauksessa molemmat osat olisi valmistettava saman valmistajan toimesta, joten kokojen sattuma on mahdollisimman tarkka.

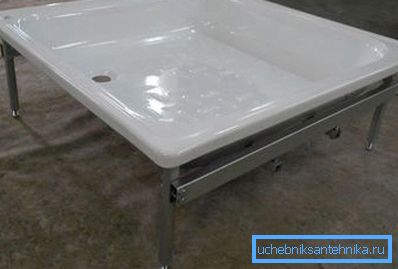

Joskus on kuitenkin melko vaikea löytää sopivaa tuotetta tai tarvittava malli on kohtuuttoman kallis. Tässä tapauksessa on mahdollista tehdä kehys itse.

Valmistukseen tarvitaan:

• Hitsauskone.
• Bulgarialainen teräksellä varustettu leikkuupyörä.
• Poraa ja poraa eri halkaisijaltaan.
• Tiivisteet sisäkierteen leikkaamiseksi.
• Teräsprofiiliputket (neliö 40 x 40 mm tai suorakulmaiset 20 x 40 mm).
• Muoviset suuttimet jalkoihin.
• Terästangot langalla.

Teemme työn seuraavasti:

• Aluksi luomme piirustuksen tulevasta suunnittelustamme. Jos tarvitsemme suihkun alle 90x90 cm: n rungon, niin helpoin tapa tehdä ristikantatuki, jonka mitat ovat noin 80x80 cm, vahvistavat lisäosat.
• Putkesta katkaistaan ​​halutun pituiset palaset ja puhdistamme ne perusteellisesti ruosteesta.

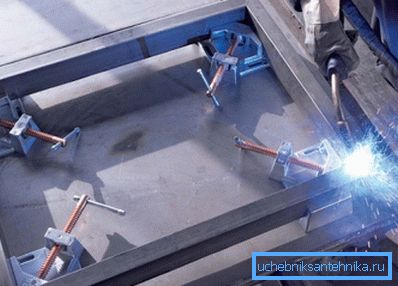

• Pujotamme hitsauspöydälle aihiot ja hitsataan ne varmistaen, että ne on sijoitettu tiukasti vaakasuoraan. On hyvin tärkeää valvoa poikkeamien puuttumista siinä tapauksessa, että teemme sääntelemättömän kehyksen.
• Jos sinulla ei ole hitsaustaitoja, osat voidaan pultata. On muistettava, että elementit ovat eri tasoilla.
• Jalat - vaikein. Yksinkertaiseen rakentamiseen riittää, että pohja hitsataan 90 asteen kulmassa⁰ profiiliputken lyhyet pituudet. Jos tarvitsemme korkeuden säätämistä, putkissa porataan reiät, joissa leikataan langat, ja sitten kierrämme ruuvit.

• Jalkojen päissä laitamme pistokkeet tai tuuletamme säädettävät muovitukit.
• Kaikki hitsaussaumat puhdistetaan huolellisesti, minkä jälkeen tuloksena oleva osa käsitellään korroosionestomaalilla.

Paletin asentaminen kehykseen

Paletin asentaminen kehykseen (ei ole merkitystä, tehdas tai kotitekoinen) ei aiheuta vaikeuksia:

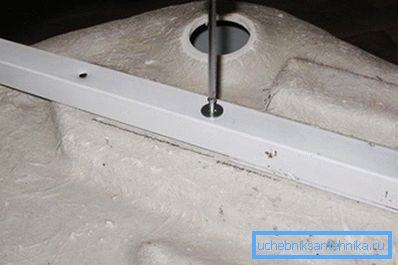

• Jos lavan alareunassa on kiinnitysreikiä tai erikoissilmukoita, käännä sen päälle ja kiinnitä runko pohjaan ruuveilla. Muussa tapauksessa kuormalavan on yksinkertaisesti asetuttava tukeen, joskus - tiivisteen avulla.
• Asenna sitten kehysjalat lattian valitulle alueelle. Pinnan tulisi olla mahdollisimman tasainen ja mahdollisimman puhdas.

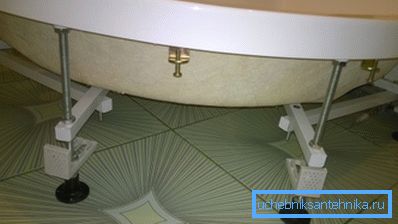

• Käännä säätöruuvia jaloilla, kunnes pan on asennettu täysin tasaiseksi. Prosessia ohjataan yhdellä tai useammalla tasolla.
• Kun olet asentanut kuormalavan sivutukiin, asenna koristeelliset nauhat. Tätä varten kotitekoisissa malleissa voit tehdä useita asennusreikiä.

johtopäätös

Kuten näette, yllä oleva ohje on tarpeeksi yksinkertainen itsensä toteuttamiseksi. On tietenkin vaikeampaa tehdä runkoa kuormalavalle kuin yksinkertaisesti käyttää valmiina, mutta tarvittaessa on täysin mahdollista selviytyä tästä tehtävästä.

Yksityiskohtaisempi kuvaus kuvatuista tekniikoista kannattaa katsella videota tässä artikkelissa.
