Storm-jätevesijärjestelmä

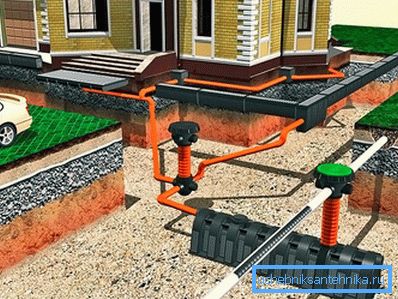

Myrskynpoistojärjestelmä on järjestetty siten, että havainnollistetaan kotitalouksien suotuisat elinolot ja toiminta. Se tarjoaa alueen teknisen suojan pintavesien aiheuttamilta tulvilta ja myös varotoimenpiteenä pohjaveden tulvista. Myrskyn viemäriverkosto on myrskyn veden sisääntuloaukkojen, lokerojen, putkien, kaivojen verkko, jossa sadetta ja sulaa vettä kerätään ja kuljetetaan. Sadeveden asennus on kallista. Tämä on aikaa vievä prosessi, mutta kerätyt myrskyn jätevedet omin käsin auttavat säästämään huomattavasti kustannuksia.

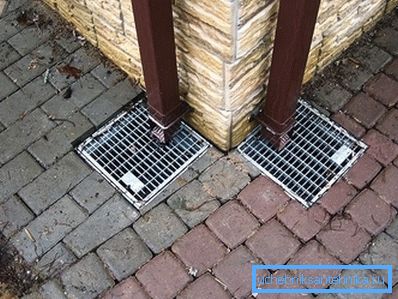

Pinnan tyhjennyksen tyypit

Tällä hetkellä käytetään kahdenlaisia ​​myrskyn viemäröintijärjestelmiä, jotka täydentävät toisiaan:

• Lineaarinen vedenpoisto - käytetään sulatetun ja sadeveden keräämiseen suurelta alueelta.

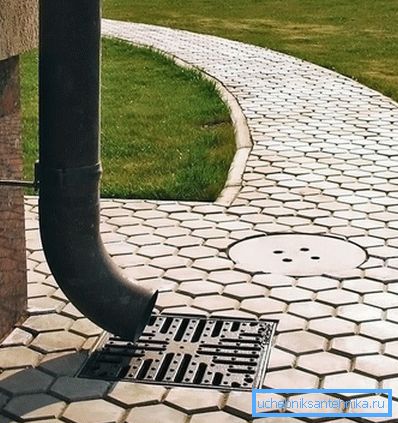

• Pistevedenpoisto - käytetään paikallisten pintavesien keräämiseen.

Lineaariset tyhjennysaukot keräävät ja kuljettavat vettä suurilta pinnoilta, pistemäiset - suorittavat paikallisen veden keräämisen (jos esineen pystysuuntainen sijoittelu ei salli veden siirtämistä lokeroilla) tai tarkastuskaivoon. Myös viemäröintiä käytetään usein sadevesien keräämiseen viemäriputkista.

Storm-jätevesijärjestelmät on valmistettu muovista, betonista, polymeerbetonista ja kuituvahvisteisesta betonista. Jokainen lokerotyyppi on suunniteltu tietylle kuormaluokalle. Yksityisessä rakentamisessa on kolme kuormaluokkaa:

1. A15 jalankulkualueet, pyörätiet, sisäpihat.
2. B125 autotallit ja autojen pysäköinti.
3. S250-jalkakäytävät, autotallit.

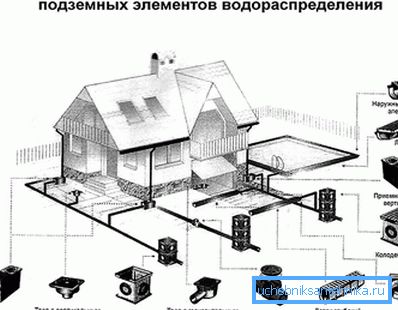

Laskenta ja suunnittelu

Ennen kuin teet myrskyn, sinun on tehtävä kaikki hydrauliset laskelmat, rakennettava suunnitelmat ja profiilit. Pintavedenpoistojärjestelmän hydraulinen laskenta suoritetaan SNiP-vaatimusten perusteella ottaen huomioon valuma-alueen geoklimaattiset ja geometriset ominaisuudet, joiden tulokset määrittävät tyhjennysaukon vaaditun poikkileikkauksen, poistopisteiden lukumäärän ja tyhjennysputken halkaisijan.

Hydraulisten laskelmien tekemiseen tarvitaan seuraavat alkutiedot:

• sademäärän voimakkuus sadeveden asennuksen paikassa;
• pinnan tyyppi (nurmikko, mukulakivi jne.) ja sen alue;
• maaston kaltevuus;
• talon kattoalue ja taloudelliset rakenteet.

Näiden tietojen avulla voit laskea veden määrän, jonka haluat ottaa, käyttämällä yksinkertaistettua kaavaa:

Q = q₂₀* F * Z, - missä

• q₂₀ - sadeintensiteetti, l / s / ha, kestää 20 minuuttia, otetaan SNiP: n mukaisesti;
• F on pinta-ala, josta pintavesi kerätään, ha;
• Z on peittosuhteen keskiarvo.

Yksityisrakentamiseen riittää, että toimii useita Z-arvoja:

• nurmikot, maanpinta - 0,35;
• makadami ilman sideainetta - 0,4;
• betonipäällyste - 0,85;
• asfalttibetonipäällyste - 0,95;
• talon katto - 1.

Veden määrä lasketaan kullekin osalle, jota palvelee yksi sisääntulo, erikseen. Tyhjennysastioiden kapasiteetti riippuu kallistuskulmasta, alustan tyypistä ja koosta - nämä tiedot antaa valmistaja.

Suunnitelmassa ilmoitetaan lokeroiden sijainti, pisteen veden sisääntulot, tarkastuskaivot ja poistopisteet. Suunnitelmien pakollinen osa, jos profiilia ei ole rakennettu, on sellaisten merkkien läsnäolo, jotka osoittavat rinteitä osissa ja siten veden liikkumista. Monimutkaisen viemäröintijärjestelmän tapauksessa sinun täytyy rakentaa profiili, jossa on merkintä putkien, kaivojen ja poistoputkien alarajojen merkkeistä.

Asennusominaisuudet

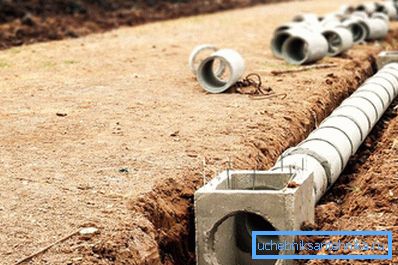

Suunnitelman mukaisesti kaivokset on valmistettu lokeroiden ja putkilinjojen asentamiseen. Myrskyn viemärin asennukseen tarvitaan seuraavat työkalut:

• tasolla;
• vasara laatoille;
• johto;
• lapio;
• mittanauha;
• Bulgaria.

Johdolla merkitään linjataso, jonka alla lokerojen linja paljastuu. Kaivurin leveys on yhtä suuri kuin lokeron leveys ja 10 cm: n toleranssi lokeron kummallakin puolella, ja syvyys on yhtä suuri kuin alustan korkeus plus 10 cm. Viemäröinti aloitetaan poistopisteestä. Lokerot asennetaan kaivoon betonialustalle, jossa on pakollinen sementointi. Tarvittaessa taso on tasoitettu laatan vasaralla, napauttamalla kevyesti reunoja tasonsäädöllä. Betonipesän seinien paksuus riippuu siitä, minkä luokan kuormaa oletetaan. Luokkien A15 ja B125 kuormien osalta betonialustan paksuuden tulisi olla 15 cm, betonin paksuus seinien ympärillä on 10 cm, kuormaluokassa C250 betonikotelon seinien paksuus on 15 cm.

Muovilokeroita asennettaessa betoni voi muuttaa sen seinät. Tämän estämiseksi lokerot asennetaan grillien mukana. Jotta ruudukot eivät likaisi liuoksella, ne voidaan kääriä muovikelmulla.

Jotta vesi pääsee vapaasti järjestelmään, ja auton pyörät eivät tuhonneet lokeron seinämiä, säleikkö tulee asentaa 3–5 mm pienemmäksi kuin pinnan taso.

Lokerot on liitetty liitokseen piikkisylinterijärjestelmällä. Suihkun käyttöiän lisäämiseksi kaikki lokeroiden liitokset suljetaan, ja viimeiseen lokeroon on asennettu pistoke. Jos lokerot liitetään kulmaan, ne on leikattava ja liitettävä 45 asteen kulmaan, ja sama tulisi tehdä verkkojen kanssa. Pääsääntöisesti on mahdollista leikata hiomakoneella, mutta timanttipyörää käytetään polymeerihiekka- ja betonialustoihin. Kun sahaat, yritä ottaa talteen molemmat puolet.

Kun asennat lokeroita, on välttämätöntä, että grillin ja kummallakin puolella olevan pinnan väliin on asennettu tiiviste.

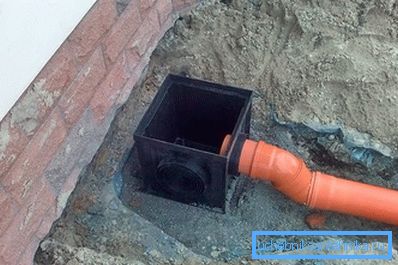

Lokerot liitetään myrskyn viemäriverkostoon hiekka-ansaan käyttäen PVC-ulostuloja, joiden halkaisija on 110–150 mm. Tätä varten on parempi käyttää hanoja 45 asteen kulmassa. Roskakori ei voi asentaa, jos myrskyssä ei ole vaaraa. Tässä tapauksessa käytetään järjestelmään liittämistä varten alustoja, joissa on pystysuora haara alaspäin tai päätykansi, jossa on reikä putken liittämiseksi.

On parempi syventää tyhjennysputkea lokerosta tai hiekanloukasta maanpinnan jäätymispisteen alapuolella, minkä jälkeen järjestelmän lämmin ilma ei salli hiekkalaatikon vettä jäätyä, mikä mahdollistaa järjestelmän toimivan kunnolla useita vuosia.

Myrskyn veden liikkumisnopeuden tulisi olla 0,4 - 0,6 m / s, kun minimikorkeus on pohjassa. Tämän takia viemäröintijärjestelmää ei siloiteta. Pinnan luonnollisen kaltevuuden puuttuessa sinun täytyy käyttää kasettia tai alustoja, joiden kaltevuus luo korkeuseron ja antaa tarvittavan virtausnopeuden.

Myrskyveden putkilinjojen vähimmäishalkaisija on 110 mm, putkilinjojen kaltevuuden on oltava vähintään 0,01 tai 1 cm / m, 150 mm: n putkelle vähimmäiskaltevuus on 0,008.

Pisteen sisääntulon tai hiekanloukkujen kytkeminen kuljetuskollektoriin on tehtävä vinosti- tai tarkastuskaivojen kautta.

Käytön aikana lokerot on puhdistettava säännöllisesti roskista poistamalla ritilä sekä suoritettava suodattimen louhinta ja puhdistaminen hiekanloukusta ja pisteventtiilistä.
