Säiliön asentaminen wc: lle: vaihe vaiheelta

Huuhtelusäiliön asentaminen wc: hen ei vaadi erityisiä taitoja tai kalliita työkaluja, joten se tehdään käsin ilman ongelmia. Kerrotaan, miten säiliö asennetaan wc-tilaan ja määritetään sen työ oikein.

Säiliön asennus

Laite ja mekaniikka

Ensinnäkin sinun täytyy selvittää, miten kokoonpano valumekanismi. Se on melko yksinkertainen tehdä, useimmiten on tarpeen koota muoviosat valmistajan ohjeiden mukaisesti.

Viemäröintimekanismien mallit, vaikka ne ovatkin, ovat uskomattoman monipuolisia. Siksi, kun tarkastelemme niitä kaikkia tässä artikkelissa, ne eivät toimi, ja me rajoitamme itsemme yleisimmän ja yksinkertaisen kokoonpanon kokoonpanon kuvaukseen.

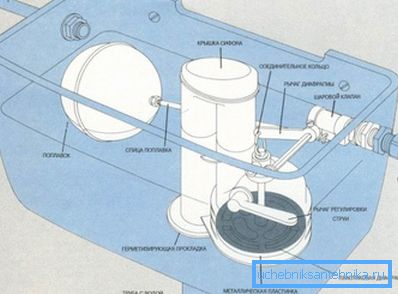

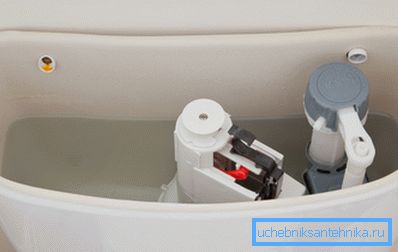

Mekaniikka koostuu kolmesta pääosasta:

1. Tyhjennä laite. Suunniteltu avaamaan kanava ja tyhjentämään vettä wc-astiaan painamalla painiketta. Varustettu myös ylivuotonsuojauksella;
2. Painonappimekanismi. Tarvitaan tyhjennysventtiilin ohjaamiseen painamalla vipua tai näppäintä. Usein sillä on kaksi toimintatapaa: taloudellinen ja täysi;
3. venttiilistö. Säiliön sulkeminen on välttämätöntä, kun säiliö on täytetty vedellä huuhtelun jälkeen. Varustettu kelluvalla laitteella, joka avaa ja sulkee hanan vedenkorkeuden mukaan.

Mekaniikan toiminnan periaate on seuraava: vesi virtaa vesijärjestelmästä säiliöön, kunnes sen taso saavuttaa asetetun korkeuden.

Kun vesi asetetaan, kelluu nousee ja siirtää neulaa, joka on kiinnitetty palloventtiiliin ja kiertää sitä. Kun säiliö on täynnä, pallo kääntyy ja sulkee virtauksen.

Jos hanka on katkennut, vesi virtaa sifonin päällä olevan reiän läpi ja virtaa laitteen kulhoon. Näin voit olla huolissasi siitä, että viallinen mekaniikka tulvii asunnon.

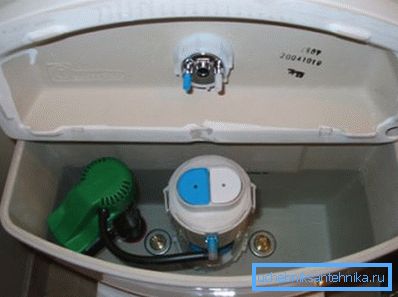

Jos on tarpeen huuhdella, painamme vipua liikuttavaa painiketta. Vipu on liitetty kalvoon ja nostaa sen, jolloin vesi kulkee kulhoon. Vesi tulee wc: hen ja huuhtelee sen sisältöä viemäriin.

Samalla kelluu laskee ja avaa hanan, vesi alkaa virrata säiliöön. Erityinen putki ohjaa suihkun niin, että se puristuu kalvoon ja sulkee sen, minkä seurauksena säiliö on täytetty, venttiili sammuu ja laite on taas käyttövalmis.

Asennuksen tyhjennyslaite

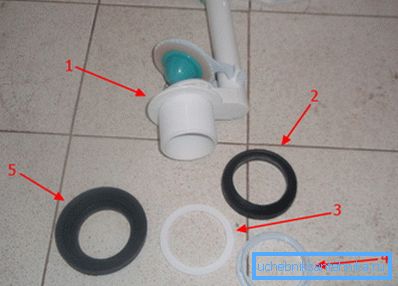

Kokoonpano alkaa käynnistysmekanismilla:

1. Veden tyhjennysventtiili;
2. O-renkaan kumikartio;
3. Muovinen aluslevy;
4. Muovimutteri;
5. Pehmeä kumirengas tiivistysmassalle.

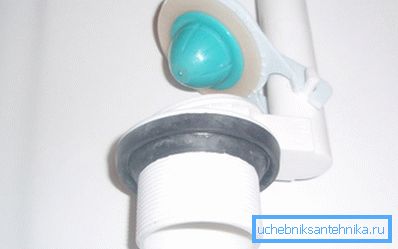

Ota venttiili (1), ja kierteen puolelta laitamme sen kapenevaan renkaaseen (2) niin, että kartio on pohjassa:

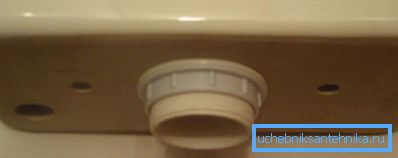

Ota nyt säiliö ja työnnä tyhjennysputki pohjareiän. Säiliön pohjasta laitettiin aluslevy (3) ja mutteri (4) kierteisiin. Kiristä mutteri kädet, älä käytä näppäimiä:

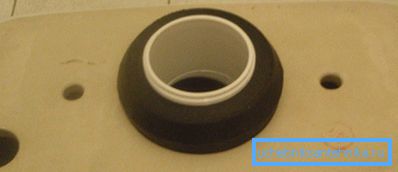

Sitten otamme pehmeän kumin tiivisterenkaan ja laitamme sen vain mutteriin. Se on käytettävä ilman mutkia:

Kiinnitä huomiota! Muoviset kiinnikkeet on kiristetty käsin. Tällainen venytys riittää, ja ylimääräinen voima pystyy rikkomaan kiinnittimet.

Säiliön asentaminen kulhoon

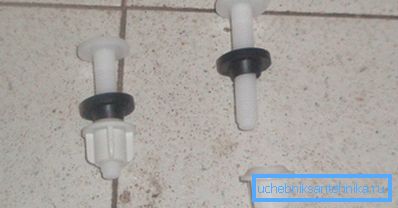

Niinpä asensimme pesuallas, nyt laitamme säiliön kulhoon ja korjaamme sen. Tätä varten käytämme laitteen mukana tulleita muovisia kiinnikkeitä:

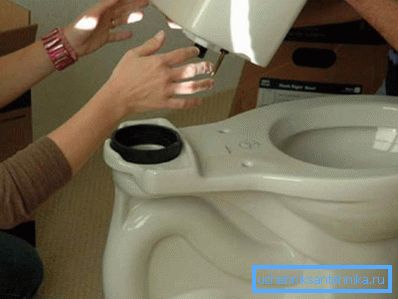

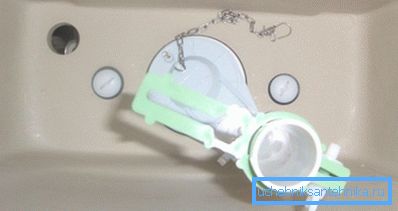

Tiivisteet tiivistävät ruuvit alas. Sitten otamme säiliön ja asennamme sen kulhoon niin, että kaikki reiät tulevat yhteen. Ylöspäin kiinnitämme pultit, joissa kartiot ovat:

Nyt siirrymme säiliön alle ja tuuletamme pulttien mutterit. Kiristä käsilläsi, kunnes se pysähtyy, varmista, että säiliö oli täsmälleen. Voit käyttää rakentamisen tasoa.

Kiinnitä huomiota! Jos käytetään metallipultteja ja muttereita, älä unohda kumilevyjä ja tiivisteitä. Keramiikka ei saa olla kosketuksissa metallin kanssa.

Painonappimekanismi ja sulkuventtiili

Siirry nyt jäljelle jääneen mekaniikan asentamiseen asennetulle tyhjennyssäiliölle. Ota ensin painonappimekanismi ja kierrä painike pois.

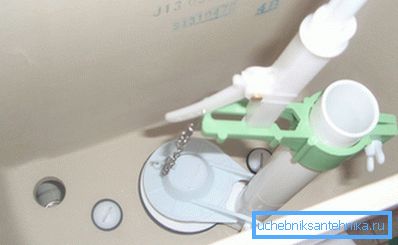

Aseta sitten painonappimekanismi WC-säiliön tyhjennysventtiilin kannattimen alaosaan. Laitamme ketjun yhdelle useista aukkojen aukkoista, sinun ei pitäisi venyttää sitä:

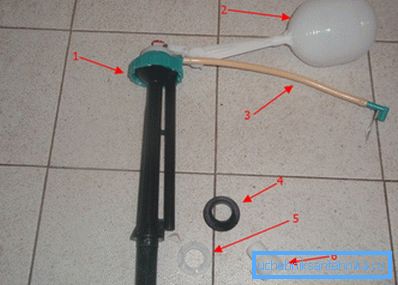

Seuraavaksi WC-istuimen asentamisohjeet edellyttävät lukitusmekanismin asentamista:

1. Sulje venttiili;
2. Päärynät kelluvat;
3. Putki tyhjennysventtiilin lukitsemiseksi;
4. Kumitiiviste;
5. Muovimutteri;
6. Adapteri putkien liittämiseen. (Katso myös artikkeli Vesiputket: ominaisuudet.)

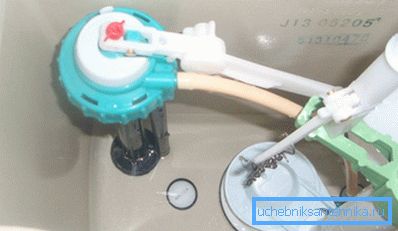

Ota lukitusventtiili (1) ja aseta tiiviste (4) kierteisiin. Aseta venttiili säiliön pohjassa olevaan reikään, tiivisteen tulee olla kartio:

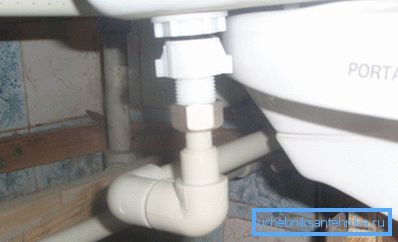

Nyt siirrymme säiliön alapuolelle, jossa ruuvi mutteri (5) kiinnitetään venttiilikierteisiin ja kiristä ne käsillämme, sitten tuuletin sovittimen päälle? tuumaa yhdistää putkisto. Tuomme putken ja yhdistämme sen sovittimeen:

Kiinnitä huomiota! Sovittimen kierre on parempi tiivistää vetämällä tai FUM-teipillä. Kiristä avain on, mutta varovasti: lanka voidaan repiä.

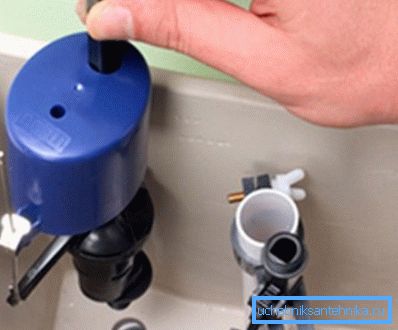

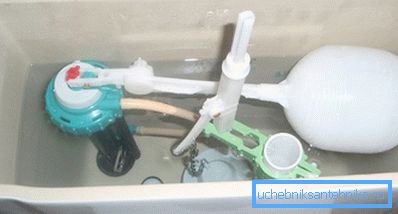

Lopuksi kytke veden syöttö päälle ja säädä taso. Voit tehdä tämän käyttämällä ruuvin uimavivun puomissa ja vaihtaa päärynäpaikan korkeutta:

Kiinnitä huomiota! Normaali vesitaso on 6 - 8 litraa. Tällöin vesi ei pääse sifonin ylivuotoaukkoon.

johtopäätös

Huolimatta siitä, että ammatillisen putkimiehen työn hinta voi nousta 1000 ruplaan tai enemmän, savupiipun itseasennus ei ole vaikeaa. Tämän artikkelin video näyttää prosessin mahdollisimman selkeästi.
