Mikä on viemäriputken kaltevuus

01-05-2018

Viemäröinti

Kun korjaat asuntoa, rakennat oman talosi, uudet insinöörijärjestelmät korvataan tai asetetaan, mukaan lukien viemärijärjestelmät. Yksinkertainen, ensi silmäyksellä väärä lähestymistapa voi häiritä jätevesien käsittelyjärjestelmän toimintaa. Monet korjaamot ja asunnon omistajat eivät tiedä, mitä viemäriputken kaltevuus pitäisi olla asunnossa ja omakotitalossa, ja koota se omaan intuitioonsa perustuen. Tässä artikkelissa kerrotaan viemäriputken kaltevuuskulmasta SNIP: n mukaan.

Vältä virheitä

On erittäin tärkeää, että jätevesiputkien oikea kaltevuus on määritetty siten, että kaikki viemärit ja jätteet painavat painovoiman saavuttaessa. Järjestelmään pääsyn riittämättömyys lisääntyi verrattuna tuotokseen, mikä voi johtaa kiinteiden ja raskaiden komponenttien viiveeseen putkessa.

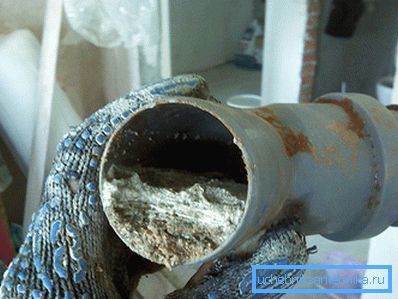

Rasvapitoisuudet seinillä vaikuttavat tukkeutumiseen. Jos putket kallistuvat voimakkaasti, nestefraktio lähtee liian nopeasti, jolloin putkien pohjalle jää raskas hiukkasia. Asteittaisen kertymisen seurauksena tapahtuu tukos. Lisäksi nesteen nopea virtaus saa aikaan ylipaineen, joka johtaa il- man aallon ilmestymiseen epämiellyttävän hajua vapauttamalla. Kanavaverkon osia suositellaan olevan yksinkertaisia, tämä on tärkeää, koska paikoissa, joissa kulmat sijaitsevat, ruuhkia esiintyy usein.

Tilojen ja tilojen sisä- ja ulkopuolella sijaitsevan viemäriverkon parametrit ja vaatimukset vaihtelevat. Niihin sovelletaan asiaa koskevia määräyksiä - rakennussääntöjä.

Yksinkertaisia tapoja laskea kulma

Tämän artikkelin myöhemmissä kohdissa annetaan kaikki tarvittavat laskelmat ja tarvittavat arvot. Ne ovat välttämättömiä tapauksissa, joissa suunnitellaan teollisuuslaitoksen rakentamista tai sellaista, jossa asiaankuuluvat palvelut tarkastetaan myöhemmin käyttöönoton yhteydessä. Kotona riittää muistaa muutamia yksinkertaisia sääntöjä. 110 mm: n läpimittaisen viemäriputken kaltevuus on 2 cm metriä kohti, ja 50 mm: n putkelle sen tulisi olla 3 cm 1 m. Mitä nämä luvut osoittavat? Tämä tarkoittaa, että jos vedät viivan putken keskiakselia pitkin ja mittaat sen etäisyyden pinnasta, niin se aluksi on 2 tai 3 cm pidempi kuin lopussa.

Näiden vivahteiden huomioon ottamiseksi on olemassa useita ratkaisuja:

Seinään tai muuhun pystysuoraan pintaan vedetään suora viiva, jonka pituus on 1 m, rakennuksen tason avulla, joka yhdestä segmentin reunasta on sijoitettu ylöspäin 2 tai 3 cm: n päässä, ja nyt tämä kohta on kytketty vedetyn viivan toiseen päähän. Uusi linja ja se vastaa vaadittua kaltevuutta. Mukana on taso, ja siinä paikassa, johon kupla on poikennut, tehdään merkki. Merkityllä merkinnällä on mahdollista saada tarvittava kulma.

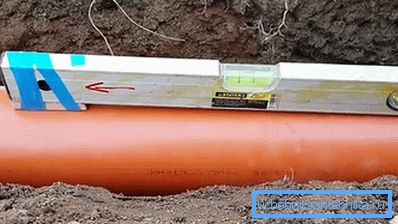

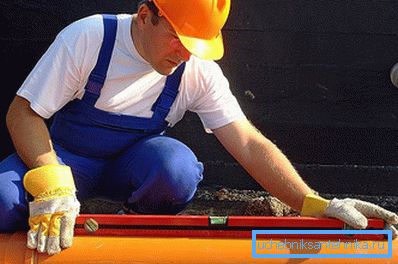

Voit tehdä toisin. Tätä varten tarvitset mittarin tason. Otamme pienen palan ja kiinnitämme sen alhaalta työkalun päähän nauhalla tai teipillä. Tämä on tehtävä niin, että palkki oli 2 tai 3 cm paksu, kaikki riippuu putken asennuksesta. Seuraava taso kohdistetaan putkeen. Osan, jossa ei ole vuorausta, tulee olla tasainen putken puolen kanssa, jonka pitäisi olla tasossa korkeampi. Nyt putki nousee, kunnes kupla pysähtyy tarkasti keskelle.
Jos putkiosan pituus sallii, voit käyttää mittarin vesitasoa. Kaksi pulloa on yleensä merkitty asteikolla. Aluksi putki asetetaan siten, että tarrojen arvot ovat samat, kun taso rauhoittuu, putken toinen pää nostetaan niin, että vesi menee 2 tai 3 cm: n tasolle, jos tason pituus on 50 cm, tangon paksuus puolittuu.
Lasertason läsnä ollessa voit suunnitella viivan ja hylätä sen haluttuun arvoon. Keskitymällä siihen voit antaa tarvittavan harhaa.
Siinä tapauksessa, että putki upotetaan astiaan, piirretään viiva, kuten tasomerkinnän tapauksessa. Se vedetään vaadittuun pituuteen ja tehdään syvennys.

Yleensä riittää, että asetetaan ensimmäinen segmentti, jonka pituus on yksi metri, kaikki muut asennetaan tasaisesti ensimmäisen kanssa. Jos valitset 2 m: n putken kulman, kaltevuusarvo tulee kaksinkertaistaa.

Kotitalousjätevesien määräykset

Suunnitellessaan asuinalueen (talon) sisäistä viemäröintijärjestelmää on noudatettava sääntöjen SP 30.13330.2012 ”Sisäisen vesihuolto- ja viemäröintijärjestelmän” 8.3.2 kohdassa vahvistettuja vaatimuksia. Päivitetty versio SNiP 2.04.01-85 *: sta.

Paineistamattomien viemäriputkien laskeminen suoritetaan vähintään 0,7 m / s nesteen nopeuden ja 0,3: n putkilinjan täyttämisen olosuhteista. Laskennan on täytettävä ehdot:

missä:

K = 0,5 - putkilinjoille, joissa käytetään polymeerimateriaaleja;
K = 0,6 - muiden materiaalien putkistojen osalta;
V: n nopeus m / s;
d on putkilinjan mm halkaisija;
h - putkilinjan täyttö (nesteen tason korkeus putkessa), mm;

On huomattava, että tässä asetuksessa muutettiin putkilinjan kaltevuuden hyväksymisedellytyksiä vuodesta 2013 alkaen, jotka perustettiin SNiP 2.04.01.85: ssä *. Jotta voitaisiin selvittää, mikä on asunnon viemäriputken kaltevuus, koska ei ole mahdollista suorittaa nopeuden laskentaa riittävän jätevirran takia, lasketaan putkilinjan vähimmäiskaltevuus 1 / D-suhteesta.

jossa: D on putkilinjan ulkohalkaisija millimetreinä.

Laskentasäännöt

Alueilla, joiden osalta ei ole mahdollista määrittää jäteveden liikkumisnopeutta, on täytettävä nestejätteen vapaa virtaus putkistojen kautta. Sisäisen viemärijärjestelmän kaltevuus lasketaan putkilinjan 1 / D halkaisijan mukaan.

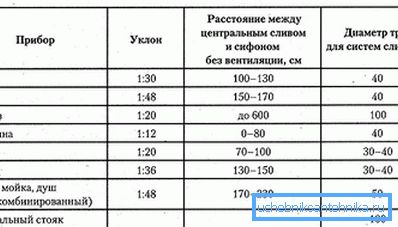

Putket, joiden läpimitta on 40-50 mm, on asetettava vähintään 0,02 asteen ja halkaisijan ollessa 85 ja 110 mm, jonka kaltevuus on 0,01.

Aikaisemmin voimassa olevan SNiP 2.04.01.85: n mukaan kaltevuusarvot määritettiin putkilinjoille, joiden halkaisija oli 40–50 mm - 0,03, ja halkaisijat 85 ja 110 - 0,02.

Sisäisten viemärijärjestelmien osalta yhteisyrityksessä laskettujen viemäriputkien vähimmäiskaltevuus on pienempi kuin putkilinjojen vakiintunut kaltevuus SNiP: n mukaisesti.

Uuden yhteisyrityksen mukaan putkilinjojen suurin kaltevuus ei ollut rajoitettu, vaikkakin tällainen vaatimus esitettiin SNiP: ssä. Rinne ei saa ylittää arvoa 0,15 (lukuun ottamatta haaroja, joiden pituus on enintään 1,5 m).

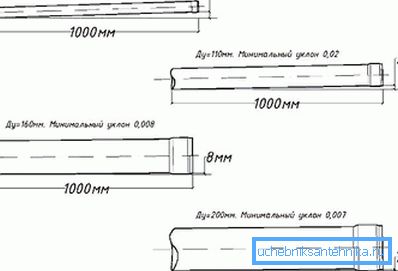

Viemäriputkien kaltevuusyksiköt on määritelty millimetreinä. Kaltevuusarvo 0,02 tarkoittaa, että putkilinja lasketaan 20 mm 1000 mm: n pituisen osan yli. Kun tämä suhde on tiedossa, on mahdollista laskea minkä tahansa pituisen putkilinjan pienin pystysuuntainen siirtymä.

Asiantuntijat eivät mittaa viemäriputken kaltevuuskulmaa asteina, vaikka tämä mittaus on monille tutumpi ja ymmärrettävämpi. Putken siirtymän mittaaminen pystytasossa antaa tarkemman tuloksen kuin kulman määrittäminen asteina. Minimivirhe johtaa koko viemärijärjestelmän epätasapainoon, on ruuhkia, ruuhkia ja putkien jatkuvaa puhdistusta.

Ulkoisen jäteveden standardit

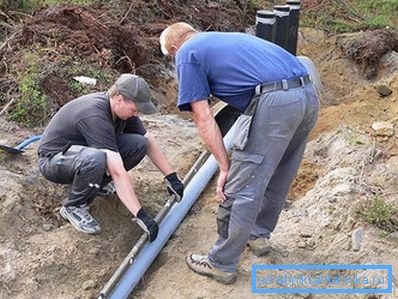

Putkilinjan kaltevuus ulkoiselle jätevedelle poikkeaa sisäisen viemäröintijärjestelmän vähimmäisnopeudesta. Ulkoiselle jätevedelle asetetut vaatimukset SP-säännöissä SP 32.13330.2012 ”Viemäröinti. Ulkoiset verkot ja tilat. Päivitetty versio SNiP 2.04.03-85 "

Jätevesijärjestelmän tehokasta toimintaa varten määritetään myös jäteveden liikkumisnopeus putkien täyttöasteeseen. Kanavaverkon vähimmäiskaltevuus määritettiin jäteveden minimivirtausnopeuden olosuhteista. Kallistuksenopeus riippuu putken halkaisijasta. Kaikkien viemärijärjestelmien putkilinjojen vähimmäispituus on otettava putkiin:

halkaisijaltaan 150 mm - 0,8 cm metriä kohti;
Halkaisijaltaan 200 mm - 0,7 cm metriä kohti.

Jäteveden olosuhteet maalla voivat vaihdella, joten tietyissä verkon osissa on sallittua hyväksyä rinteitä putkille, joiden halkaisijat ovat: 200 mm - 0,5 cm / metri; 150 mm - 0,7 cm / metri.

Kaikkien tietojen avulla pystyt suorittamaan asennuksen laadun. Tulevaisuudessa tämä helpottaa suuresti koko järjestelmän ylläpitoa.
