Kuinka välttämätöntä on jäteveden takaiskuventtiili ja missä

01-08-2018
Viemäröinti

Kotitalouksien jäteveden laadun ja keskeytymättömän toiminnan paras indikaattori on sen korkea läpäisykyky. Heti kun tukkeumat muodostuvat mihin tahansa sen pisteeseen, saastuneet viemärit eivät voi täysin tyhjentyä vastaanottoputkeen, minkä seurauksena vedenpinta nousee ja neste virtaa tyhjennysaukkojen läpi huoneen sisäpuolelle. Tämän estämiseksi jokaisen saniteettilaitteen ulostuloon asennetaan 50 mm: n viemäriventtiili, ja kollektorin keskimmäiseen nousuputkeen liitäntäpisteeseen asennetaan 110 mm: n halkaisija.

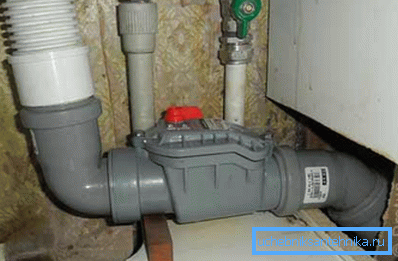

Asenna tyhjennysventtiili tyhjennyskanavaan.

Kytkentäventtiilin käyttö kotiverkossa

Jotta voisimme selvittää yksityiskohtaisesti, miksi tarvitaan venttiili, tässä artikkelissa tarkastellaan erilaisia ​​laitteita, joita käytetään kotitalouksien viemärijärjestelmissä.

Lisäksi esitetään yksityiskohtainen ohje, jossa ilmoitetaan sopivimmat paikat tämän laitteen asennusta varten, ja myös kaikki asennus- ja huoltotoiminnot on kuvattu.

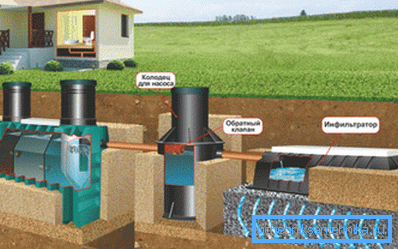

Laitteen asennuskaavio autonomisessa viemärijärjestelmässä.

Laitteen määritys

Suurin osa kotitalousjärjestelmistä jäteveden keräämiseksi ja hävittämiseksi toimii paineettomalla periaatteella, eli sen sisällä oleva vesi liikkuu painovoiman vuoksi, johtuen putkien luonnollisesta kaltevuudesta koko viemäriverkossa. Jos vesi kohtaa esteen, sen taso alkaa nousta, se täyttää koko järjestelmän ja liikkuu vastakkaiseen suuntaan, kunnes se löytää toisen ulospääsyn.

Useimmiten tämä poistuminen sijaitsee monikerroksisen rakennuksen ensimmäisen kerroksen huoneistossa tai paikallisessa tukkeutumisessa saniteettilaitteissa, joissa on alhainen tyhjennysaukko (kylpyamme, suihkukaappi).

Kuten nimestä käy ilmi, jätevedenpoistojärjestelmissä käytetään erilaisia ​​takaisinkytkentäventtiilien malleja, jotta estetään jäteveden paluuvirta, kun haitallisia olosuhteita esiintyy.

Veden takaisinvirtaus paineettomassa järjestelmässä voi useimmissa tapauksissa johtua seuraavista tekijöistä:

  1. Tukkeutunut viemäriverkosto, joka johtuu suurista jätteistä, elintarvikkeiden roskista, rätteistä, vaipoista ja muista kiinteistä kiinteistä jätteistä WC: hen. Mitä matalampi kerroksen huoneisto sijaitsee monikerroksisessa rakennuksessa, sitä alttiimpi se on tulville, mikä johtuu tukkeutumisesta.

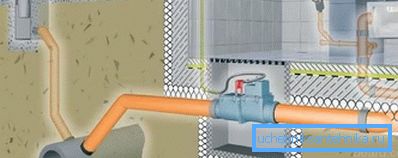

Laitteen asennussuunnitelma maan talon tyhjennysputkistoon.
  1. Myös viemäriputkien kallistuskulman noudattamatta jättäminen voi ajan mittaan johtaa sisäosan leikkaamiseen ja tukoksen muodostumiseen. Liian matala kaltevuus ei anna riittävää veden nopeutta, joka on tarpeen rasvojen ja kiinteiden hiukkasten poistamiseksi viemäriputkien seinistä. Samalla liian jyrkkä kulma johtaa veden nopeuden voimakkaaseen kasvuun, jolloin se ei voi ottaa pois roskaa, vaan vain pesee sen ohittaen sen ylhäältä.
  2. Jos myrsky tai tulva- ja ulosteen viemärijärjestelmät yhdistetään yhdeksi järjestelmäksi, jossa on runsaasti sateita tai pitkäaikaisia ​​saostumia, on mahdollista saavuttaa merkittävä vedenpinnan nousu, mikä palautusventtiilin puuttuessa voi johtaa sen pääsemiseen yksityisen sektorin terveyslaitteisiin.
  3. Kotitalousjätevesien käytöstä riippuvaisissa itsenäisissä järjestelmissä kausiluonteiset pohjaveden tasojen muutokset sekä septisen säiliön tulviminen voimakkaiden sateiden tai tulvien aikana voivat aiheuttaa jäteveden kääntymisen.

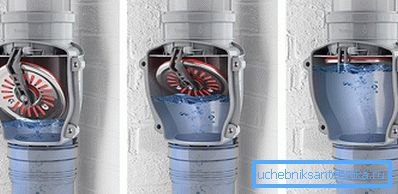

Kuvassa on periaatteena levyn tyyppisen kiekkoventtiilin toiminta pystyasennossa.

Vihje! Toinen väite venttiilin asentamisen puolesta on, että tällainen laite estää jyrsijöitä, rotia ja muita tuholaisia ​​viemäriin kerääjältä pääsemästä huoneeseen.

Toimintaperiaate

Useimmissa tapauksissa venttiilit on valmistettu metallista tai PVC-muovista, mutta kotitalousjärjestelmissä muovimallit ovat yleisimpiä.

Huolimatta tällaisten laitteiden moninaisuudesta sen toimintaperiaatteessa, kaikki viemäriventtiilit voidaan jakaa kahteen tyyppiin.

  1. Metallilaippa voi olla valurautaa, terästä tai messinkiä. Lukituslaite on tässä tapauksessa jousikuormitteinen metallipallo, joka on sijoitettu halkaisijaltaan suurempaan holkkiin. Normaalitilassa vesi kulkee hiljaa palloa ohi, ja vastavirran sattuessa jätevesi painaa palloa venttiilin istuinta vasten, jolloin putken sisäosa sulkeutuu kokonaan.
  2. Pellaviventtiili on yleensä valmistettu jäykästä PVC-muovista ja se on useimmiten asennettu nykyaikaisiin polymeeriputkien viemäröintijärjestelmiin.. Hänen työnsä pohjana on muovilevy, jossa on kumitiiviste, joka on vapaasti ripustettu kotelon sisäpuolelle vipun saranaan. Normaalitilassa levy puristetaan satulaa vasten omalla painollaan eikä se häiritse jäteveden vapaata virtausta. Nesteen sisäänvedon yhteydessä levy puristetaan pään päälle painetta vasten ja sulkeutuu hermeettisesti putken sisäosaan. Kun pidätinpuolen paine on vähennetty, levy vapautetaan ja venttiili siirtyy automaattisesti normaalikäyttöön.

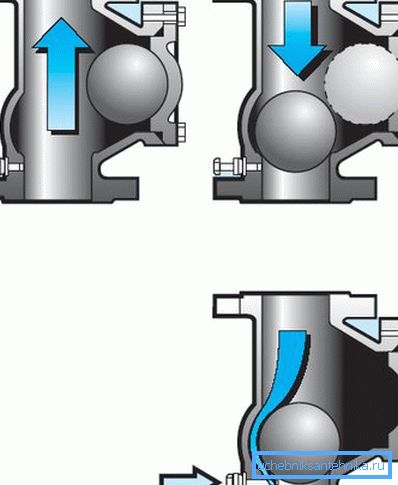

Laite ja palautusventtiilin pallon tyypin toimintaperiaate.

Vihje! Suojauslaitteiden asennuksen helppous ja alhainen hinta asettaa niiden asennuksen pakollisen työn lukumäärään kolmannen kerroksen alla sijaitsevien huoneistojen omistajille tarkoitetun jäteveden rakentamisessa.

Asennuspaikat

Viemärien venttiilit ovat saatavana erilaisina malleina, ja ne eroavat liitosputkien koosta, virtauskapasiteetista ja halkaisijasta. Jätevesijärjestelmän täydelliseksi suojaamiseksi suoritetaan takaiskuventtiilien asennus vaakasuoran viemärin poistopaikasta jokaisesta pystysuorasta nousuputkesta (keittiössä, kylpyhuoneessa, kylpyhuoneessa).

Lisäksi jätevesien paikallisen ylivirtauksen estämiseksi talon tai huoneiston sisällä on suositeltavaa asentaa lisälaite jokaisen saniteettilaitteen ulostuloon.

  1. Useiden saniteettilaitteiden (kylpy, pesuallas, suihku) asennukseen käytetään useimmin pientä takaiskuventtiiliä, jonka halkaisija on 50 mm.
  2. Yleisenä suojalaitteena veden sisäänpääsyn estämiseksi pystysuorasta nousuputkesta käytetään käänteistä viemäriventtiiliä v115 PVC-putkille, joiden halkaisija on 110 mm.
  3. Suojalaitteen asentaminen on myös välttämätöntä, jos järjestelmässä on poikkileikkaukseltaan käänteinen kaltevuuskulma. Tällöin se asennetaan kyseisen osan alimpaan kohtaan.

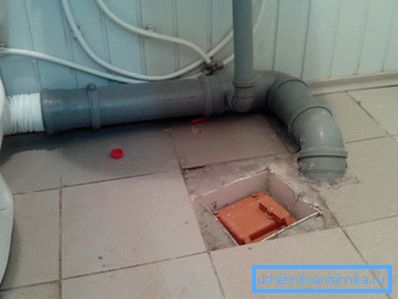

Asennuspaikkaa valittaessa on tarpeen tarjota vapaa pääsy laitteeseen aikataulun mukaista huoltoa ja korjausta varten.

Vihje! Vaakasuorien keräilijöiden lisäksi suojalaitteen asentaminen on sallittua pystysuoraan nousuun. Samaan aikaan asennuksen aikana on tärkeää varmistaa, että sen rungon nuoli vastaa jäteveden liikesuuntaa.

Asennus ja huolto

Suojalaitteiden asentaminen olemassa olevaan viemäriverkkoon ei aiheuta erityisiä vaikeuksia, ja kuitenkin tällaista työtä suoritettaessa on noudatettava yksinkertaisia ​​sääntöjä ja suosituksia.

  1. Viemäriputkien poikkileikkaus ja saniteettilaitteiden purkautumisen intensiteetti on täysin täytettävä sisään- ja ulostulosuuttimien läpimitta sekä suojalaitteen passi kapasiteetti.
  2. Ennen kuin asennat 110 mm: n jätevesiventtiilin, on välttämätöntä sammuttaa vesi monikerroksisen rakennuksen nousuputken läpi ja pyytää naapureita olemaan käyttämättä vedenpoistoa.

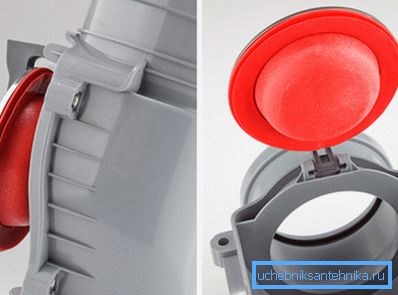

Näkymä sisä- ja levyn läppäästä (yläkansi on poistettu).
  1. Laitteen asennuksen jälkeen sinun on tarkistettava kaikkien liitäntöjen tiiviys ja varmistettava, että lukituslevy tai pallo ei ole tärisevä. Tätä varten sinun on annettava järjestelmälle lyhyt maksimikuormitus, tarkastettava silmämääräisesti kaikki liitännät ja tarkistettava, onko laite tärinää.
  2. Jos haluat puhdistaa lukituslevyn ja venttiilin istukan kiinnittyneistä roskista ja rasva-aineista, irrota neljä runkoa laitteen rungosta, irrota kansi ja puhdista se käsin sienellä tai jäykällä harjalla, joka on kastettu pesuaineeseen.

Monien tällaisten laitteiden yläkannessa on erikoisvipu, jolla suljetaan tyhjennysputken luumenia voimakkaasti, esimerkiksi voimakkaan sateiden aikana tai suunnitellun huolto- tai korjaustöiden aikana.

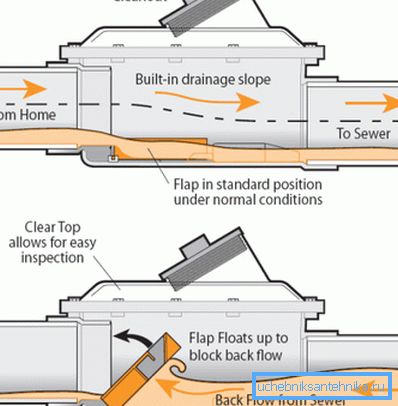

Toimintakaavio normaalissa tilassa ja saastuneen jätteen käänteisessä tilassa.

Vihje! On suositeltavaa asentaa suojaventtiilit samanaikaisesti koko viemäriverkon asentamisen kanssa talon rakentamisen tai sisäisen johdotuksen vaihtamisen aikana.

johtopäätös

Kun olet lukenut tämän artikkelin, tulee selväksi, että asentamalla palautusventtiili omalle kädellesi jätevesiä varten voit suojata kotisi turvallisesti kelluvan fecal-aineen tai jyrsijöiden viemäröinnin kautta tapahtuvilta epämiellyttäviltä seurauksilta. Lisätietoja tästä ongelmasta voit katsella videon tässä artikkelissa tai lukea samanlaisia ​​materiaaleja verkkosivuiltamme.
