Kotimaan jätevedet - yksityiskohtainen asennusopas

Ei ole niin helppo tehtävä järjestää viemäröintijärjestelmä talosta oikein, koska se saattaa tuntua ensi silmäyksellä. SNiP: n mukaisen kotimaan jäteveden on täytettävä massavaatimukset ja otettava huomioon useita standardeja kerralla. Tämän oppaan sääntöjen noudattaminen auttaa kuitenkin välttämään virheitä.

Kotitalousjäteveden sääntelyvaatimukset

Vesihuollon ja sisäisten viemäriverkostojen GOST sisältää vesihuollon ja jätevesijärjestelmien rakentamisen ja käytön perusvaatimukset.

Jo tässä vaiheessa on mahdollista, että kirjallisuutta analysoidaan jo pitkään, koska viemäriverkoston ja vesihuollon maininta löytyy useista asiakirjoista kerralla:

• SNiP 2.04.01-85 * - voidaan pitää pääasiakirjana koko luettelosta. Sisältää asennukseen tarvittavat perustiedot;
• SNiP 2.01.09-85 - käytetään pääasiassa vesihuollon suunnitteluun;
• SNiP 2.04.03-85 - huomiota kiinnitetään viemäriverkon elementtien hydrauliseen laskentaan. Sillä on arvoa erikoistuneille organisaatioille, mutta kun jätetään viemäriin pelkästään taloon, se on tuskin hyödyllistä;
• SNiP 2.04.07-86 * - säätää keskitetyn kuumavesihuoltojärjestelmän lämmitysmenetelmiä, sisältää myös ohjeet vesihuollon lisäämiseksi;
• SNiP 3.05.01-85 - tästä voit oppia vain saniteettilaitteiden sijoittamista koskevat säännöt;
• GOST 2874-82 * - esittää veden laadun vaatimuksia.

On syytä huomata toinen SNiP 3.05.04-85 *, mutta se pääosin kaksinkertaistaa SNiP: n sisäisissä verkoissa: jäteveden vuodesta 1985.

Näiden standardien analyysin perusteella voidaan laatia yleiset vaatimukset, jotka talon viemäriverkoston tulee täyttää:

• jätevedet tulisi purkaa vain suljettujen putkistojen kautta painovoiman vaikutuksesta;
• kaikkien saniteettilaitteiden liittäminen putkistoon on suoritettava viemärijärjestelmän vesilukon kautta;

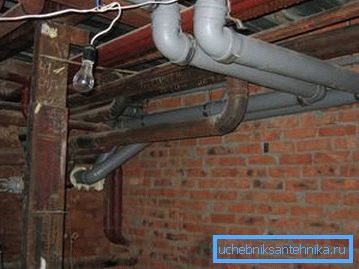

• kuten sijoittelussa, avoimen putken asennusmenetelmää voidaan käyttää kellarissa ja puolikerroksisissa huoneissa. Muissa tapauksissa käytetään piilotettua menetelmää (seinien viimeistely, kaivokset, erikoiskotelot jne.);

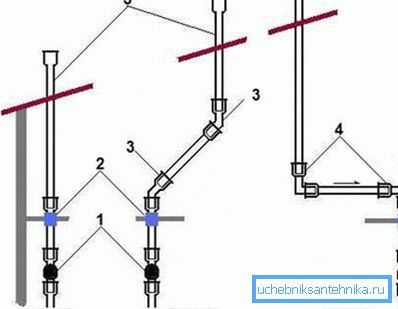

• myös vesihuollon ja sisäisten viemäriverkkojen GOST-järjestelmä edellyttää viemäriverkon ilmanvaihtoa. Ilmanvaihto tapahtuu nousuputkien kautta ja näytetään katolla, minimi korkeus katon yläpuolella on 0,3 m;

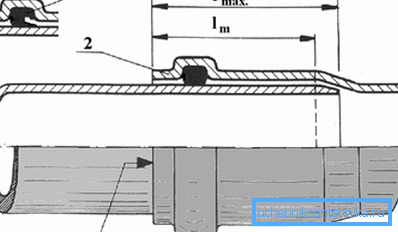

• putkilinjan yksittäisten elementtien liittäminen suoritetaan socket-tyyppisellä tavalla tiivisteiden avulla.

Polypropeeni tai PVC?

Viime aikoina muovi on tullut korvaamaan tavanomaiset teräs- tai valurautaputket, pienen painon lisäksi tällainen putki ei vieläkään ruostu, ja sillä on kadehdittava kestävyys. Valinta on useimmiten polypropeeniputkien ja PVC-putkien välillä.

Polypropeeniputkilla on korkeampi herkkyys lämpötilalle, minkä vuoksi on välttämätöntä käyttää kompensointiputkia dimensiomuutosten poistamiseksi. Niiden lujuus laskee lämpötilan nousun aikana.

PVC-putkissa ei ole tällaisia ​​haittoja. Voit valittaa vain siitä, että tämä materiaali ei siedä pitkäaikaista altistumista korkeille lämpötiloille eikä ole yhtä muovinen kuin polypropeeni.

Yleensä PVC-putkia käytetään useimmiten sisäisessä viemärijärjestelmässä. Polypropeenia voidaan käyttää valituilla alueilla.

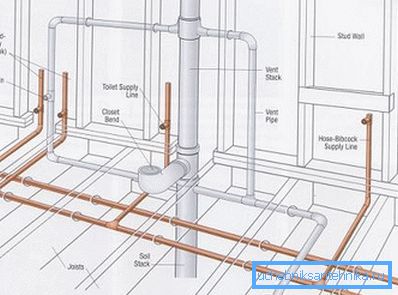

Sisäinen jäteveden suunnittelu

Suunnittelua ei tarvita vain siksi, että voit verrata useita viemärivaihtoehtoja ja valita sitten yksinkertaisin. Tässä vaiheessa määritetään myös vaadittu putkilinjan pituus ja tarvittavat sisäisen jäteveden varusteet.

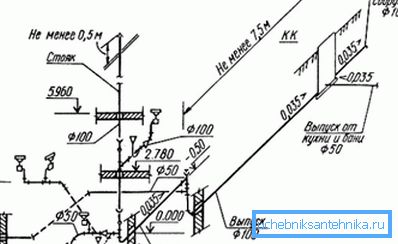

Yksinkertainen jätevesijärjestelmä voidaan projisoida nopeasti kuvapaperille.

Tässä vaiheessa annettu ohje näyttää tältä:

• mittakaavassa tehty koti / lattiasuunnitelma;
• määrittää saniteettilaitteiden sijainnin suunnitelmassa;

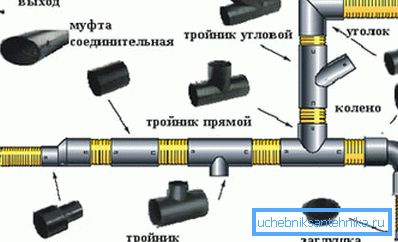

• kaaviossa on esitetty putkilinja sekä tarvittavat suunnitteluelementit (teet, adapterit, kyynärpäät jne.) symboleina;
• on muistettava, että viemärikanavan tuuletus näkyy talon katolla, tämä otetaan huomioon laskettaessa putkilinjan kokonaispituutta.

Ehdotettu toimintasarja on toistettava kullekin kerrokselle. Tarvittavien muotoiltujen elementtien lukumäärää laskettaessa on otettava huomioon yleiset säännöt työn suorittamisesta ja sisäisen viemärin vaatimukset.

Yleiset säännöt kotitalousjäteveden asennukseen

SNiP: n mukainen sisäinen vesihuolto ja viemäröinti olisi järjestettävä seuraavien sääntöjen mukaisesti:

• Pääsääntöisesti sisäisiä viemäriin käytetään putkia, joiden halkaisija on 110 tai jopa 150 mm, poikkeus voidaan katsoa putkilinjan osaksi, esimerkiksi keittiön putkityökalusta;
• korkein suositeltu halkaisija nousuputkelle on 110 mm;
• älä unohda kiinnikkeitä. Kiinnittimen on oltava putkilinjaelementtien jokaisen kytkennän alla, puristimien välinen suurin etäisyys on 0,4 m. Asennettaessa nousuputki puristimet asennetaan 1 m jälkeen;
• hydraulisten tiivisteiden määrä on yhtä suuri kuin saniteettilaitteiden määrä;
• kulmien lukumäärän pitäisi olla minimaalinen, on suotavaa varmistaa putkiosien sujuva kytkentä, tätä varten voit esimerkiksi yhdistää 90 asteen kulmaan? sallitaan käyttää kolmea polvea 30 °;

• jokaisen käännöksen jälkeen järjestetään tarkistus - tavallinen tee, jossa on aukko;

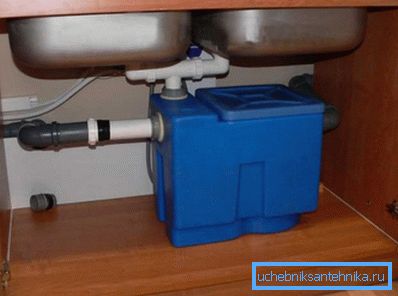

• hiekkalukko kotitalousjätevedelle - ei vaadittu elementti. Kuitenkin pienet tilavuushiekka-ansat (enintään 0,1 m)³) voidaan asentaa pesualtaan alle. Tämä vähentää jäteveden saastumisen riskiä.

Kiinnitä huomiota! Sisäisen viemärijärjestelmän vaakaputkien kaltevuutta voidaan nostaa 3-4 cm: iin 1 m. Suuren virtausnopeuden ansiosta putkien tukkeumat voidaan välttää.

Lueteltuja sääntöjä voidaan pitää yleisinä.

Sisäinen viemärilaite

Yleensä viemäriverkon asennus aloitetaan septik- sista ja saniteettilaitteista. Sisäisen jäteveden asennus tapahtuu usein pakoputken suuntaan putkityökaluihin.

Työ tehdään kolmessa vaiheessa:

• nousuputken asennus;
• lattian asettelu;
• liitäntä saniteettilaitteisiin, pyyntivälineiden asennus suihkussa jne.

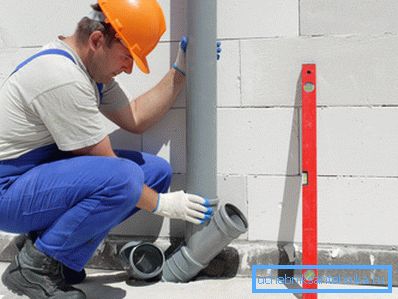

Pystysuoran nousun asennus

Sisäisen viemäriverkon asennuksen alkaessa tärkeimmät rakennustyöt tulee suorittaa. Korkeiden rakennusten osalta aukot tulisi valmistaa kattoihin, ja lisäksi valmiiden kerrosten taso olisi tiedettävä.

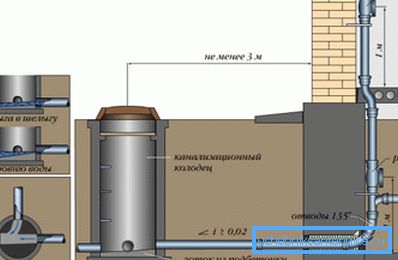

Nousu on itsessään helppo asentaa - vain putkien osat on yhdistettävä yhteen ja asennettava tees oikeaan paikkaan. On myös suositeltavaa asentaa tarkistus vino teet jokaiseen kerrokseen ja kellariin. Niiden ansiosta jätevedet voidaan puhdistaa käsin.

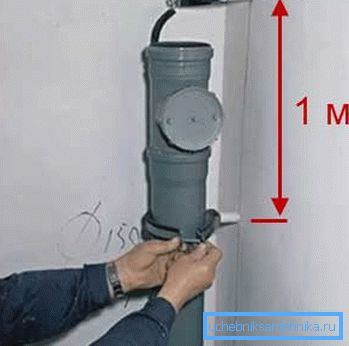

Kiinnittimet on suositeltavaa asentaa niin, että rengas on suoraan pistokkeen laajennuksen alla. Tästä johtuen putket eivät vain poikkea horisontaalisesti, vaan eivät myöskään kallistu pystysuoraan.

Avointessa muodossa kotitalouksissa nousuputket ovat lähes koskaan jääneet. Ne voidaan peittää esimerkiksi pienen kipsilevyn osion avulla. Tämän jälkeen voit siirtyä vaakasuoran putken asetteluun lattialle.

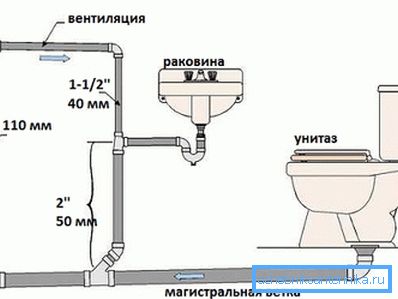

Saniteettilaitteiden liittäminen nousuputkeen

Periaatteessa putket voidaan asentaa molempiin suuntiin (nousuputkesta saniteettitilaan tai päinvastoin). Tässä vaiheessa on erityisen tärkeää tarkkailla putkilinjan kaltevuutta.

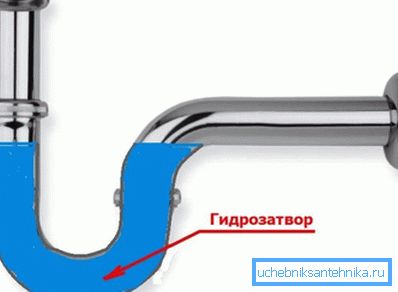

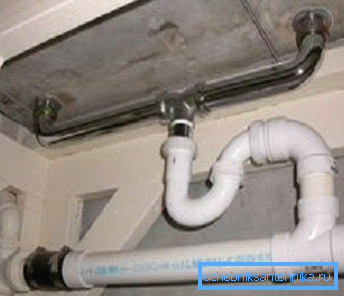

Kiinnitä huomiota! Asennettaessa vesijohtovälineistä nousuputkeen on ensin liitettävä S-muotoisen putken muotoinen hydraulilukko. Vesisillan takia jäteveden epämiellyttävä haju ei pääse huoneeseen, ja tämän suunnittelun kustannukset ovat alhaiset.

Tätä seuraa vaakasuora osa putkistosta nousuputkeen. Putken halutun kaltevuuden varmistamiseksi on sallittua sijoittaa tiivisteet putken alle, jos se ei ole kiinnitetty puristimilla. Tiivisteiden välinen etäisyys ei saa ylittää 1 m.

Mitä minun pitäisi etsiä, kun viemäriverkkoa käytetään

Pienillä asioilla, kuten aina, on merkittävä rooli.

Tällaisiin toimiin olisi kiinnitettävä erityistä huomiota:

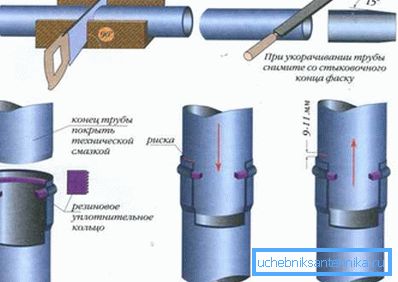

• putkien leikkaus. Kun työ tehdään käsin, käytetään usein joko sahaa tai merkkijonoa. Ennen kellojen asentamista sinun on poistettava porat tavallisella veitsellä ja poistettava viiste putken reunasta;

• kaikki liitännät on tiivistettävä, jolloin putkien pinnat on suljettu tiivisteellä ennen liittämistä;

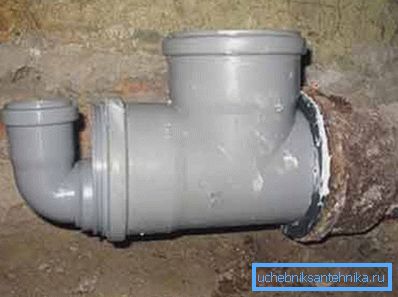

• muoviputket voidaan liittää esimerkiksi valurautaan. Tässä tapauksessa käytetään kumikalvoa. Ensinnäkin se on liimattu tiivisteellä putken sisäpintaan, ja sitten siihen työnnetään muoviputki;

• kun putkia asetetaan betonilattioiden läpi, on suositeltavaa tehdä halkaisijaltaan suurempi reikä kuin putki. Tämän jälkeen putki johdetaan tämän kanavan läpi ja eristetään.

Yhteenvetona

Jokaisessa talossa on tarpeen ratkaista viemäröinti. Jos talo on vain suunniteltu sisäinen viemäri - PVC-putket ovat erinomainen valinta. Korkean suorituskyvyn, pääasiassa kestävyyden vuoksi ne ovat tulleet erityisen suosituiksi viime vuosina. Jotta jätevedenpuhdistustekniikat olisivatkin, sääntelyvaatimusten runsaudesta huolimatta jokainen pystyy selviytymään tästä tehtävästä.

Tässä artikkelissa oleva video keskittyy ongelman tekniseen puoleen.
