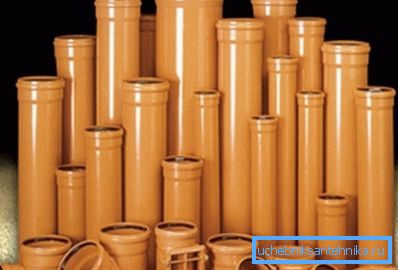

Kanavan pääelementit - kaikki mikä on hyödyllistä

Jätevesijärjestelmä on suunniteltu saastuttaman veden ja ihmisen jätteiden siirtämiseksi talon ulkopuolelle. Viemäreiät poistetaan putkilinjan läpi joko lohkoihin ja sen jälkeen keskitettyyn viemäröintijärjestelmään tai kierrätetään se septiseen säiliöön. Putkilinjan lisäksi viemäröintiin tarvitaan paljon lisäelementtejä.

Jätevesielementit

Mitä tarvitaan kotitalousjäteveden järjestämiseen

Kotitalousjätevedet keräävät talon ympärille jätevesiä ja purkautuvat sen putkeen.

Jäteveden komponentit sisältävät:

  • hydrauliset lukot, jotka yhdistävät putkilinjoja;
  • putkilinjan tyhjennykset lattiasta keräilijään;
  • ilmanvaihtoputki;
  • itse asiassa, nousuputki itse;
  • viemäriputki - putkilinjan horisontaalinen osa, jonka läpi viemärit putoavat edelleen nousuputkesta.

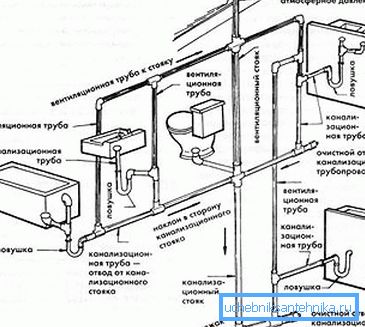

Kotitalousjätevesijärjestelmä

Putkia asennettaessa tarvitaan sellaisia ​​muotoiltuja elementtejä kuin tarkistus, teet, kyynärpäät, korkit jne. Ilman niitä ei ole mahdollista varmistaa viemärien poistamista kaikilla säännöillä.

Muotoillut elementit

Muutoin jäteveden muotoisia osia voidaan kutsua liitososiksi, ne ovat saatavilla tällaisissa kokoonpanoissa:

  • kytkentä - lyhyt putkikappale, jossa on molemmat puolet. Käytetään liittämään putkilinjan 2 osaa;

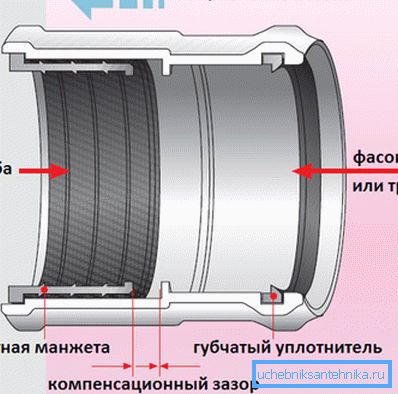

Kytkentäputki kytkimellä
  • sovitin (vähennys) - käytetään eri halkaisijoiden putkien liittämiseen. Vähennys voi olla koaksiaalinen, epäkeskinen;
sovitin
  • tii - tämä elementti on välttämätön tilanteissa, joissa on tarpeen luoda haara, joka ulottuu päävesijärjestelmästä, esimerkiksi kun se jaetaan lattialle omin käsin;

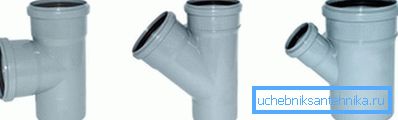

Tees-tyypit
  • tilintarkastus - sama tee, vain tuotos suljetaan korkilla ja haara itsessään on pieni. Käytetään puhdistettaessa jätevedet sen puhdistamiseksi;

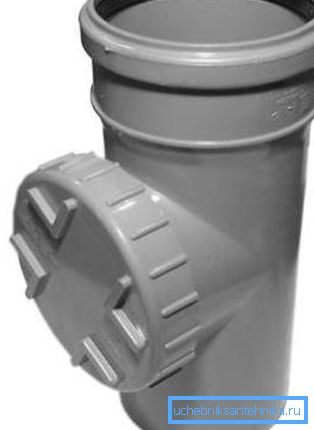

Jäteveden tarkastus
  • ylitys - tarkoitus on sama kuin tee, mutta sen avulla järjestetään monimutkaisempi solmu;

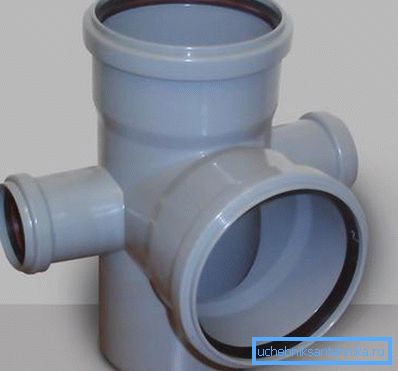

Risti luoda monimutkainen solmu
  • polvi (kosketa) - käytetään putkilinjan kääntämisessä;
  • takaiskuventtiili - se on välttämätöntä hätätilanteissa, sillä sen ansiosta jätevedet eivät virrata takaisin viemäröintijärjestelmän toimintahäiriön sattuessa;

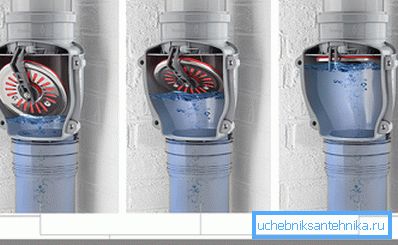

Venttiilin toimintaohjelma
  • korkki - korjauksessa sitä käytetään viemäriin.

Jäteveden kohdalla - elintärkeä tekijä järjestelmän asettamisessa. Ilman niitä ei ole mahdollista suorittaa joko putkiasennuksia lattialle tai niiden liitäntää nousuputkeen.

LVI-laitteiden yhdistämisen ominaisuudet

Saniteettilaitteiden liitäntä on järjestettävä siten, että jätevesijärjestelmän epämiellyttävät tuoksut eivät vuotaa huoneeseen. Yksinkertaisin tapa pidetään liitäntänä vesilukon (tai sifonin) kautta.

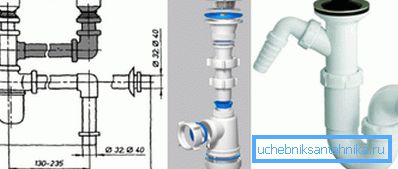

Sifoni pesualtaalle

Sifoni näyttää tavalliselta S-muotoiselta putkelta, vesipistokkeen ansiosta, hajujen suojaaminen on taattu. Jos talo ei suunnittele säännöllistä asuinpaikkaa esimerkiksi maassa, voit harkita muita tapoja suojata hajuilta (kuiva viemärisifoni).

Viemäröinti

Kun korjaat edellä mainittuja elementtejä, ne eivät riitä. Erityisesti putkilinjan osaa vaihdettaessa tarvitaan viemäriputkia.

On usein tilanteita, joissa osa vanhasta putkesta on mätä tai vain säröillä, tässä tapauksessa ei tarvitse korvata koko viemäröintijärjestelmää, vaan vain pieni osa. Uuden putken liittämiseksi olemassa olevaan viemäröintijärjestelmään käytetään haaraputkia.

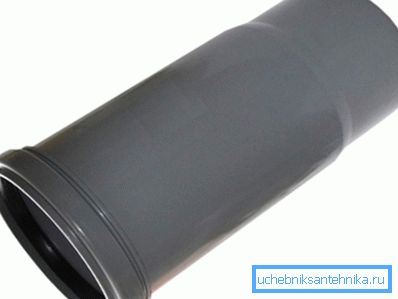

Viemäriputki

Ulkopuolella viemäriputki näyttää pieneltä osalta putkea, toisaalta se on sileä ja toisaalta pistorasia. Näin ollen toisaalta liitos suoritetaan kellonmuotoisella tavalla, toisaalta - liitokseen, käyttäen kytkentää.

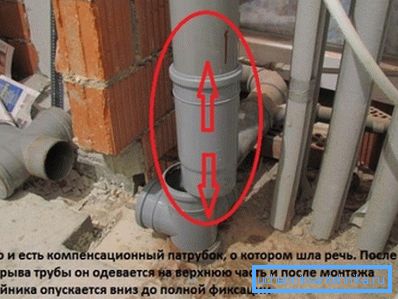

Kanavaputken oikea asennus

Joskus vanhaa valurautaa puhdistettaessa on liitettävä muovi- ja valurautaputket. Samalla yhden tiivisteen vaaditun tiiviyden saavuttamiseksi ei riitä. Ensinnäkin sinun täytyy asentaa kumihihan valurautaan ja muoviputkeen.

Saniteettilaitteen ja putkiliitoksen tiiviys

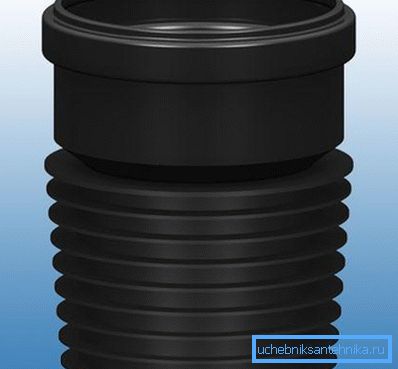

Tiivistehihnaa käytetään vähentämään putkilinjan ja putkilinjan välistä vuotoa. Ulkopuolella mansetti näyttää kumin renkaalta, joka on kulunut nivelen yli.

Viemäröinti

Mansetin suuremman elastisuuden saavuttamiseksi ei sisällä polymeerejä, vaan ainoastaan ​​luonnonkumia käytetään niiden valmistukseen. Tämän vuoksi on tämän vuoksi välttämätöntä käyttää voiteluainetta kumin halkeilun estämiseksi.

Kiinnitä huomiota! Kumi, johon on lisätty polymeerejä, on kestävämpi ja kestävämpi eli asennusprosessi helpottuu. Se ei kuitenkaan ole yhtä joustava kuin luonnonkumi ja se ei aina takaa kovaa istuvuutta putkeen.

Jos aiot käyttää kumikalvoa, tarvitset myös voiteluainetta viemäriputkiin. Jos yrität lisätä putken päätä mansettiin ilman voitelua, kumi voi vaurioitua helposti. Ja sen jälkeen, kun mansetti on asennettu, voitele se säännöllisesti.

Putken kaaviollinen kytkentä mansettia käyttäen

Erityisen voiteluaineen kohdalla on monia vaihtoehtoja, jotkut haluavat käyttää autoteollisuuden voiteluainetta, jota käytetään kumiosissa autojen ovissa talvella. Kuitenkin tavallinen saniteettirasva voit pitää kumia ehjänä ja ehjänä.

Ulkoiset jätevesielementit

Putkien itsensä, korjausten ja kyynärpäiden lisäksi viemärijärjestelmän ulompi osa sisältää useita erityisiä elementtejä. Kun kyseessä on autonominen jätevesi, viemärit on varastoitava jonnekin, kun niitä puhdistetaan, joten tarvitaan septisen säiliön rakentaminen ja parempi septinen säiliö.

Säkin rakentaminen

Jätevesisäiliöt ovat yhteinen kuoppa, jossa viemäri laskeutuu, suuret hiukkaset laskeutuvat pohjaan, minkä jälkeen puhdistettu jätevesi siirtyy seuraavaan käsittelyvaiheeseen. Ulkopuolella öljypohja näyttää kuopasta, jossa on vahvistetut seinät ja pohja (tai erikoissäiliö).

Jos sumppu on rakennettu itsenäisesti, ohje näyttää tältä:

  • kuoppa pyörii maahan (syvyys noin 2,5 m, osa vähintään 2,0x2,0);
  • kaivon pohjalle kaadetaan soran kerroksen, jonka päälle on järjestetty hiekkakerros, tyyny;
  • sen jälkeen kuopan pohja ja seinät on suljettava. Voit rakentaa muotin, asentaa vahvistushäkin kuoppaan ja täyttää kuopan seinät ja pohjan betonilla, seinät voidaan vahvistaa tiilillä;

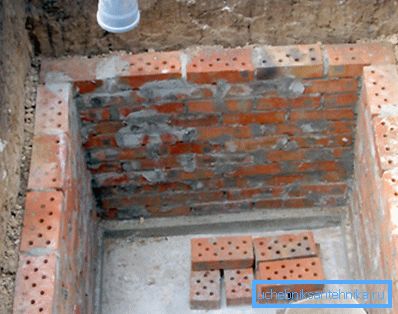

Säkin seinät vuorattu tiilillä
  • kun betoni on kovettunut, se jää vain kattoon betoniin ja järjestää säkin.

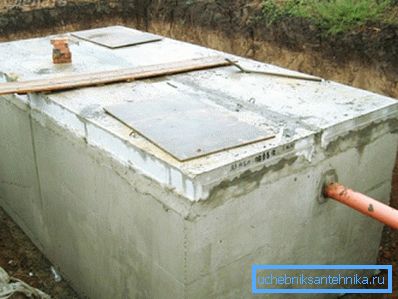

Valokuvat - betonisäiliö

Voit mennä toisin päin, monissa paikoissa työläiden betonointiin käytetään suuria tilavuuksia muoviastioita. Se voi olla Eurocubes, muoviset tynnyrit, metalli- tynnyrit, jotka oli aiemmin varastoitu maaliksi. Tällöin tiivisteen hinta on alhainen, mutta tiiviys on varmistettu.

Sumppuja varten on budjettivaihtoehtoja. Perinteisistä kuorma-auton renkaista voit rakentaa epäsäännöllisesti käytetyille viemäreille soveltuvan säkin.

Yksinkertainen sedimentointisäiliö

Seistä säiliöt erikseen septisten säiliöiden osalta. Ulkoisesti tämä kapasiteetti näyttää suurelta tynnyriltä, ​​jossa on ilmanvaihtoputket, ja sisäinen tila on jaettu erillisiin vyöhykkeisiin: ensin viemäri laskeutuu, sitten ylivuotojärjestelmän kautta neste tulee toiseen osaan, jossa loppusiivous tapahtuu.

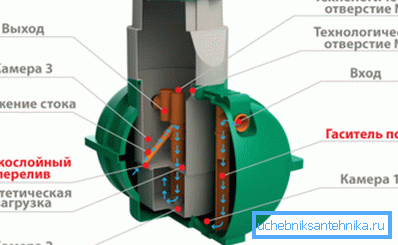

Septisen järjestelmän rakenne

Kiinnitä huomiota! Jos maalaus on aiemmin säilytetty tynnyrissä, sitä voidaan käyttää laskeutumissäiliönä vain perusteellisen puhdistuksen ja polttamisen jälkeen. Muuten on olemassa maaperän saastumisen vaara.

Fluoroplastiset putket ja tynnyrit jätevedelle

On syytä mainita erikseen viemäriin sijoitetut PTFE-rummut. PTFE itse on mielenkiintoinen materiaali. Putkista ja tynnyreistä voidaan käyttää lämpötila-alueella -100 - +250? С. Lisäksi PTFE on kestävä ja kestävä.

Fluoroplastiset putket

Kiinnitä huomiota! Fluoroplastinen aine on inertti materiaali, se ei reagoi edes erittäin aggressiivisilla aineilla, jopa ylittää platinaa ja kultaa tässä indikaattorissa. Siksi sen käyttö tavallisessa jätevedessä ei ole täysin perusteltua. Useimmiten kemianteollisuudessa käytetään fluoriplastisia putkia ja tynnyreitä.

Yhteenvetona

Viemäröinti on pitkään ollut olennainen osa henkilön mukavaa elämää. Kuvattu materiaali auttaa määrittämään luettelon elementeistä, joita tarvitaan kuivausjärjestelmän asennuksessa ja viivästysten välttämiseksi työn aikana. Tämän asianmukaisesti järjestetyn viemärijärjestelmän ansiosta se kestää yli kymmenen vuotta.

Tämän artikkelin video näyttää joitakin sisäisen viemäriverkon vivahteita.
