Jäteveden suunnittelu - tämäntyyppisen työn pääpiirteet

On mahdotonta kuvitella moderneja asuntoja ilman viemärijärjestelmiä, mutta on erittäin tärkeää tehdä kaikki rakennusmääräysten mukaisesti niin, että toiminnan aikana on mahdollisimman vähän ongelmia. Jäteveden suunnittelu omakotitalossa sisältää useita ominaisuuksia, joita käsitellään tässä artikkelissa.

Seuraamalla yksinkertaisia ​​ohjeita voit tehdä tehokkaan jätehuoltojärjestelmän itse.

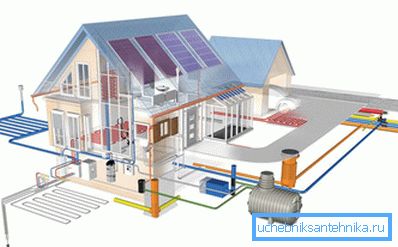

Nykyaikaiset projektit tarjoavat laajan valikoiman viestintää, ja jätevedet ovat erittäin tärkeitä

Tärkeimmät kriteerit, jotka hankkeen on täytettävä

Vesihuolto- ja viemärijärjestelmien suunnittelussa on noudatettava erilaisia ​​normeja ja vaatimuksia. Lisäksi suunnittelu on järjestetty ottaen huomioon useita tärkeitä perusteita:

Sääntelyasiakirjojen noudattaminen Kaikki viestintä tulisi järjestää SNiP: n normien mukaisesti, ja on olemassa useita asetuksia, joista jokainen säätelee tietyn osan järjestelmää. Helpoin tapa on koordinoida hanke asiantuntijoiden kanssa virheiden ja virheellisten laskelmien mahdollisuuden minimoimiseksi, koska niiden poistaminen tulevaisuudessa on paljon vaikeampaa.
Laadukkaiden komponenttien ja varusteiden valinta On erittäin tärkeää käyttää vain niitä materiaaleja ja elementtejä, jotka taataan toimivan monta vuotta. Jopa kaikkein pätevin asennus ei takaa järjestelmän kestävyyttä, jos käytetään huonolaatuisia tuotteita, joten alhainen hinta ei missään tapauksessa saa olla ratkaiseva tekijä valittaessa
Viemäriverkostojen osaava suunnittelu Jos teet kaikki tarvittavat toimet dokumentaation kehittämiseksi omin käsin, on tärkeää laskea kunkin putkilinjan optimaalinen halkaisija, valita järjestelmän kokoonpano ja yrittää noudattaa kaikkia seuraavassa luvussa kuvattuja suosituksia
Neat asennus ja järjestelmän tarkistus Koska tuotteet ovat iskunkestävästä muovista laajasti levinneet, viemäriverkon kokoonpano-ohje on tullut mahdollisimman yksinkertaiseksi, mutta on myös tärkeää tehdä työ erittäin huolellisesti, välttäen elementtien muodonmuutoksia ja tiivistyskumin vaurioitumista. Kokoonpanon jälkeen järjestelmä on pakko tarkistaa tiiviyden varalta.

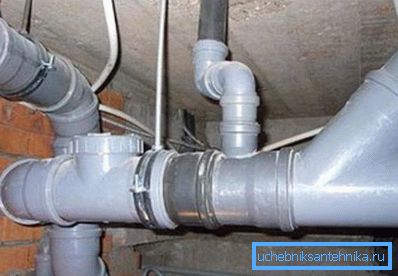

Kotitalouksien vesihuollon ja sanitaation suunnittelu on paljon monimutkaisempaa kuin ensi silmäyksellä.

Mitä sinun tarvitsee tietää projektin luomisessa

On tärkeää ymmärtää, että kaikki viestintä on jaettu sisäisiin ja ulkoisiin. Tutkimme jokaisen osan yksityiskohtaisemmin, jotta aihe voidaan paljastaa mahdollisimman yksityiskohtaisesti.

Kotimaan jätevedet

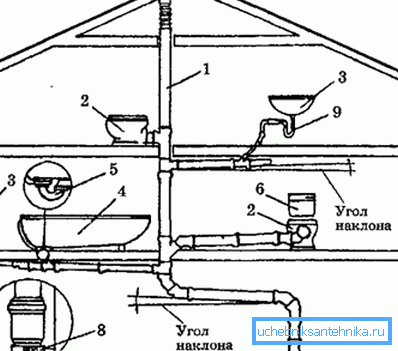

Jätevesijärjestelmien suunnittelu olisi toteutettava periaatteen

Tähän osaan kuuluvat kaikki järjestelmän tilat, jotka sijaitsevat tiloissa.

Vesihuollon ja jäteveden suunnittelu tässä vaiheessa toteutetaan seuraavien suositusten mukaisesti:

  • Erittäin tärkeä tekijä on putkilinjojen optimaalisen kaltevuuden noudattaminen, koska järjestelmät ovat itsestään virtaavia. Liian pieni kulma johtaa jäteveden pysähtymiseen, ja liikaa johtaa kiinteiden hiukkasten kiihdytettyyn tarttuvuuteen putkien seiniin, mikä voi johtaa tukkeutumiseen, taisteluun, josta voi tulla erittäin suuri ongelma käytön aikana.

Kiinnitä huomiota! Kun putken halkaisija on 5 cm, kaltevuuden tulisi olla 5 cm / 1 juoksumittaria, jos halkaisija on 100-110 mm, 2 cm putken metriä kohden riittää. Indikaattoreiden ei pitäisi vaihdella suuresti, minkä lisäksi kaltevuuden kaltevuudet ovat erittäin epätoivottavia, koska nämä alueet voivat olla vaarallisia tukkeutumiselle. Mutta viemäriputkien lyhyillä osuuksilla rinne voi olla enemmän.

  • WC on kiinnitettävä nousuputkeen erillisellä liitännällä. Tämä vähentää ensinnäkin tukkeutumisen todennäköisyyttä ja toiseksi, jos wc-kannen liitäntään on liitetty lisää elementtejä, vesi imetään pois kaikista sifoneista huuhtelun aikana ja epämiellyttävä haju tulee jatkuvasti huoneeseen.
  • Jäteveden ilmanvaihtojärjestelmän asennus on erittäin tärkeää, sillä sen puuttuminen voi johtaa huoneeseen epämiellyttäviin hajuihin ja sifonien tyhjentymiseen, koska järjestelmässä on liiallinen tyhjiö..  Tätä järjestelmää ei saa kytkeä yleiseen ilmanvaihtoon, se on tuotava erikseen kattoon, asennettava ilmastin, jotta saostuminen ei pääse järjestelmään.

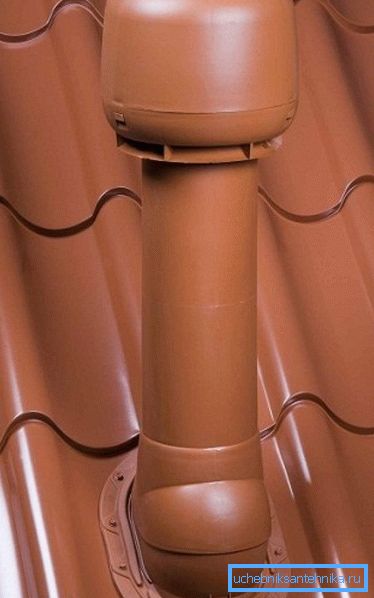

Ilmastin voidaan valita myös katon väristä, mikä lisää rakenteen esteettistä houkuttelevuutta.
  • Kun suunnittelet viemäriverkostoja, on tärkeää muistaa oikea järjestys liitoselementtien liittämisestä nousuputkeen. Ongelmien välttämiseksi wc tulee kiinnittää kaikkien elementtien alle. Tämä on erittäin tärkeä seikka, joka olisi kiinnitettävä erityistä huomiota, muuten toiminnan aikana sinun on kohdattava monia ongelmia.

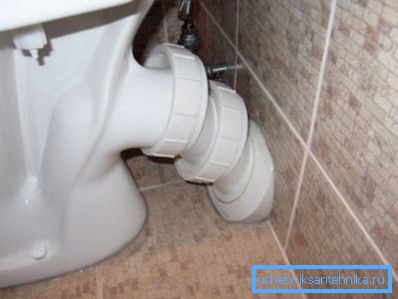

Kuvassa: optimaalinen ratkaisu - wc: n sijainti suoraan nousuputken lähellä

Muista! Jos järjestelmässä on wc, putken halkaisija ei saa olla pienempi kuin 100 mm. Jos wc: tä ei ole, tehdään putki, jonka halkaisija on 50 mm.

  • On erittäin tärkeää tehdä äänieristys nousuputkista, yksinkertaisin vaihtoehto on kipsilevystä valmistetun kanavan asennus, kun taas sisäiset ontelot voidaan tiivistää mineraalivillalla. Älä unohda, että nousuputken alaosassa pitäisi olla tarkistusluukku, joka vaatii helpon pääsyn ongelmien varalta.

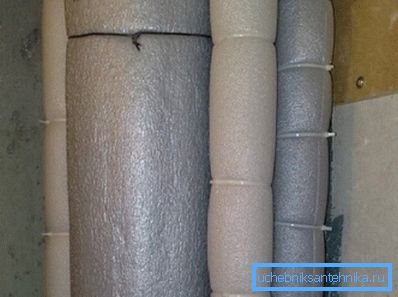

Jos laatikkoa ei ole mahdollista tehdä, voit käyttää erityistä lämmitintä, se myös sammuttaa melun hyvin.
  • Putkisto- ja viemäröintijärjestelmien suunnitteluun on parasta neuvotella asiantuntijoiden kanssa, joten voit olla täysin varma työn oikeellisuudesta.

Ulkoinen viestintä

Ulkoisten vesiverkkojen ja viemäriverkkojen suunnittelussa on useita erityispiirteitä:

  • Piste, jossa putki irrotetaan talosta, on erittäin tärkeä, sillä sen tulisi sijaita maanpinnan jäätymispisteen alapuolella. Pakkasen syvyys vaihtelee alueesta riippuen, tämä on kuvattu tarkemmin erillisessä artikkelissa tästä resurssista, jos tiedonsiirtoa ei ole mahdollista syventää tällä tavalla, on välttämätöntä käyttää erityisiä putkia varten tarkoitettuja eristimiä, jotka voidaan ostaa mistä tahansa LVI-varastosta.

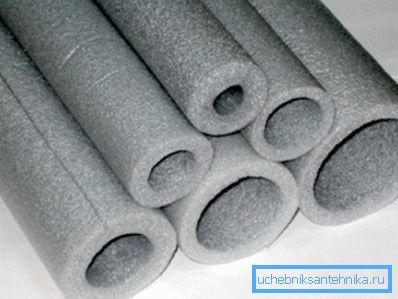

On tärkeää valita eristeen optimaalinen halkaisija
  • Jäteveden ulkoisten suunnitteluverkostojen suunnittelu riippuu siitä, mitä viestintää käytetään. Yksinkertaisin ja tehokkain vaihtoehto on keskitetty järjestelmä, jos se ei ole olemassa, on tarpeen joko tehdä tyhjennyskaivot tai asentaa septinen säiliö.
  • Hoitolaitosten tulisi sijaita vähintään 30 metrin päässä vesilähteestä ja vähintään 5 metrin päässä talosta, on parempi, jos tämä luku on 10 metriä.
  • Ulkoisten viemäriverkostojen suunnittelussa on laskettu järjestelmän likimääräiset kuormitukset, jos se kulkee käytävän alla, on tärkeää, että kaikki elementit ovat kestäviä kuormille, joissakin tapauksissa paras vaihtoehto on valurauta tai asbestisementtiputket.
  • Jos kehität myrskyn viemärihanketta, kannattaa huomata, että sitä ei voi syventää jäätymispisteen alapuolella. Tärkeintä on järjestää pätevä vedenpoisto niin, että pakkasen aikana järjestelmä on täysin tyhjä, mikä suojaa sitä vaurioilta.

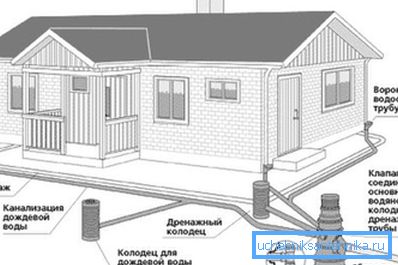

SNiP: n mukaisen sadevesijärjestelmän suunnittelu mahdollistaa sen sijainnin vähimmäissyvyydessä, mikä on sen suurin ero

johtopäätös

Itse asiassa on tärkeää ymmärtää tämä ongelma perusteellisesti, tässä artikkelissa oleva video auttaa sinua ymmärtämään joitakin ominaisuuksia. Sen tarkistamisen jälkeen olet vielä paremmin suuntautunut tarkasteltavaan aiheeseen ja pystyy itse suorittamaan jäteveden suunnittelua (katso myös artikkeli WC-pannun liittäminen viemäriin - ota huomioon avaintekniikat).
