Huoneistotalon viemäröinti: laite ja asennusmenetelmät

Korjauksia suunniteltaessa, jotka sisältävät jätevesien korvaamisen, lisälaitteiden ja -laitteiden liittämisen tai kunnostamisen, on ymmärrettävä tämän järjestelmän laitteen perusperiaatteet. Ilman selkeää ymmärrystä työn periaatteista et voi välttää monia virheitä asennusprosessissa. Ja tällaisten virheiden kustannukset ovat pääsääntöisesti melko korkeat, koska ainoa mahdollisuus korjata se on kokonaan koko asettelu.

On huomattava, että asuinrakennuksen jätevesijärjestelmä ei näytä olevan monimutkainen järjestelmä. Sen tehtävät ovat yksinkertaisia ​​ja intuitiivisia: jäteveden kuljettaminen vedenottopaikoista, joita voidaan käyttää pesualtaina, pesualtaina, pesukoneina, kylpypannuina jne., Putkiin.

Kuvassa - tyypillinen järjestelmä.

Kiinnitä huomiota! Jätevesijohdon tärkein monimutkaisuus on, että jätevedet on kuljetettava painovoiman avulla, joten hankkeen on otettava tämä huomioon.

Tyypillisen kerrostalon viemärit

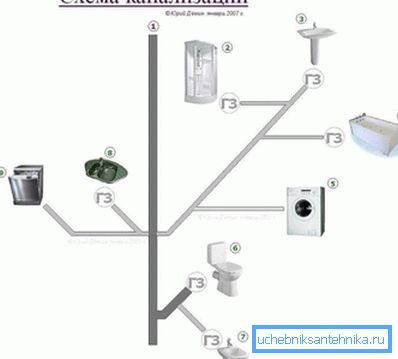

Kanavaverkon rakenne

Viime vuosisadan vakiomallien mukaan rakennetut talot tarjoavat yleensä kylpyhuoneen ja keittiön sulkemisen, joten viemäriputki on niissä sama.

Jakelu tapahtuu yleensä seuraavassa järjestyksessä:

  1. Keittiön pesualtaan alla järjestelmä yleensä alkaa;
  2. Sitten menee kylpyhuoneeseen;
  3. WC, jossa se on upotettu keskimmäiseen nousuputkeen, joka kulkee rakennuksen kaikkien kerrosten läpi.

Kiinnitä huomiota! Talon nousuputkessa on oltava kattoputki järjestelmän tuuletuksen aikaansaamiseksi.

Järjestelmän asennuksen tulee perustua seuraaviin periaatteisiin:

  • Järjestelmän päätarkoitus on jätevesien kuljettaminen kussakin huoneistossa olevista instrumenteista yhteiseen nousuputkeen;
  • Järjestelmän työ perustuu ajoperiaatteeseen ilman tarvetta luoda lisää painetta.;
  • Painovoiman virtauksen järjestämiseksi putket on sijoitettava kulmaan;

Kiinnitä huomiota! Putkilinjan kulma säätää asuinrakennuksen jätevesien normeja ja sääntöjä.

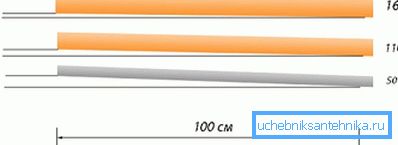

Kaltevuusparametrit
  • Rinne pitää yllä koko putkilinjan.. Joidenkin järjestelmän osien kaltevuuden puuttuessa, erityisesti kääntymisalueilla, viemäriputket muodostuvat usein kerrostaloon.

Kaasuputkijärjestelmä

Johdotuksen esittely

Pääsääntöisesti kaikki talon saniteettilaitteet on liitettävä viemäriputkeen, lukuun ottamatta pyyhekuivain- ja vesilämmitintä, jotka eivät vaadi vedenpoistoa.

Samassa huoneistossa olevan viemäriverkoston järjestämiseksi käytetään tavallisesti vakiojärjestelmää:

  1. Viemäriputki on varustettu ristikappaleella, joka on varustettu kolmella ulostulolla, joista kaksi on tarkoitettu liitettäväksi 50 mm halkaisijaltaan putkiin ja toinen 100 mm putkiin;
  2. Järjestelmän päälinja, jonka halkaisija on 10 cm, käytetään WC-jäteveden järjestämiseen;
  3. Yksi valtateistä, joiden halkaisija on 5 cm, on välttämätöntä, jotta voidaan yhdistää kylpyhuoneeseen sijoitetut laitteet, jotka voivat olla: kylpyhuone, suihku, pesuallas jne .;
  4. Toinen viiden senttimetrin valtatie on välttämätön laitteen viemärin järjestämiseksi keittiössä, joka yleensä on pesuallas, astianpesukone jne.;
  5. Jäljellä olevat järjestelmän putket ovat linjojen haarautuminen kytkettävään putkistoon. Yhteyden järjestys tässä tapauksessa määräytyy vain lisäputkiston asennuksen paikasta.

Kiinnitä huomiota! Asunnoissa, joissa on riittävän suuri pinta-ala, se voidaan varustaa viemäriputken kahdella päästä, varsinkin jos ulkoasu tarjoaa kylpyhuoneen ja keittiön etäisyyden.

Viemäröinti

Johdotus kylpyhuoneen tiloissa

Koska ikuista kalustoa ei ole vielä keksitty, jokainen omistaja joutuu aikanaan korjaamaan viemäriverkoston huoneistossa.

Putken valinta

Putkityypit

Nykyaikaiset asunnonomistajat eivät ole asentaneet valurautaputkia pitkään, useimmat niistä suosivat muovia.

Seuraavat putkityypit soveltuvat viemäriin:

  • PVC - polyvinyylikloridi;
  • HDPE - polyeteeni;
  • PPRC - polypropeeni.

Neuvoston. Näiden materiaalien välillä ei ole oleellista eroa. Näistä voidaan luoda viemäriputkina ja myrskyn viemäriin kerrostalossa.

Kokoonpanotekniikka

Muoviputkiliitäntä

Ohje, jossa määritellään, miten putket kootaan omin käsin, on erittäin yksinkertainen ja selkeä:

  • Jokainen putki, jossa on yksi sen sivuista, on varustettu yhdyskanavalla, jossa on pehmeän kumin tiiviste;
  • Järjestelmän liitoselementeillä, joita kutsutaan liittimiksi, on samat kytkimet;
  • Liitoksen järjestämiseksi tarvitaan putken tyhjä pää ilman kytkentää, jotta liitäntä liitos- tai putkiliitäntään on mahdollista. Tällaisen kytkennän kumirengas takaa liitoksen tiiviyden;
  • Asiantuntijat suosittelevat, että putkea ajetaan kokonaan, ja siirrä se takaisin enintään 1 cm: n etäisyydelle. Tällä menetelmällä saadaan vaimennusväli, joka kompensoi lineaarisia laajennuksia.

Siinä tapauksessa, että LVI-laite on niin kaukana viemäriputkesta, että veden liikettä ei ole mahdollista järjestää painovoiman avulla, on tarpeen asentaa jätevesipumppu järjestelmään.

Käyttöehdot

Käyttöehdot on selitettävä lapsille.

On olemassa sääntöjä jätevesien käytöstä kerrostalossa, jonka jokainen viemärijärjestelmän käyttäjä on velvollinen täyttämään, jotta vältetään rikkoutuminen ja tukkeutuminen.

  1. Pesuallas ja pesualtaat on pidettävä puhtaina;
  2. Omistajien on seurattava omien LVI-laitteidensa kunnon tilaa ja estettävä rikkoutuminen;
  3. Älä kaada syttyviä nesteitä ja happoja järjestelmään;
  4. Älä anna merkityksettömän veden kulutusta, sen jatkuvaa virtausta tai vuotoa;
  5. On kiellettyä heittää ruokajätettä viemäriin;
  6. Tukkeutuneen viemärijärjestelmän tyhjentäminen on kiellettyä ennen kuin puhdistetaan jätevedet kerrostalossa;
  7. Rakennusjätettä, hiekkaa, kuivia rakennusseoksia ja niiden jäämiä, rätteitä, hygieniatuotteita, paitsi wc-paperia, lasia, puusta ja metallista valmistettuja tuotteita on kiellettyä hävittää.
  8. Putkien ja LVI-laitteiden suojaaminen mekaanisilta iskuilta ja vakavilta kuormituksilta;
  9. Puhdista muoviputki ulkona pehmeällä, kostealla liinalla;

Neuvoston. Metalliharjoja ei saa missään tapauksessa käyttää pintakäsittelyyn.

  1. Kun muoviputket tukkeutuvat teräslangasta, tämä puhdistus tehdään ohuella polyeteeniputkella tai kovalla kumiletkulla.

Jätevedet ovat välttämättömiä jäteveden ja nestemäisen jätteen hävittämiselle, ja kaikkien perheenjäsenten, myös lasten, tulee tuntea sen käyttöä koskevat säännöt.

Lopuksi

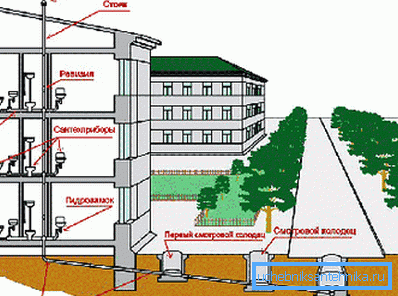

Vuotojen järjestäminen korkeisiin rakennuksiin

Jos aiot korjata uudestaan ​​viemäriputkien täydellistä vaihtoa, tässä artikkelissa oleva video auttaa sinua yksityiskohtaisesti kaikista työn vaiheista. Tämän prosessin pääsääntö on kuitenkin tehdä kaikki hyvin ja tehokkaasti, koska viemäriverkoston asianmukainen toiminta on avain asuinrakennuksessa.

Korjausten oikean valmistuksen lisäksi on myös välttämätöntä käyttää tätä järjestelmää asianmukaisesti, lukuun ottamatta järjestelmän häiriöitä ja tukoksia.
