Wellhead: toiminnot ja vaihtoehdot

Mikä on kärki tai, kuten sitä kutsutaan, kaivon kärjeksi? Mikä on tämä yksinkertainen laite? Mitä materiaaleja se on valmistettu ja miten se asennetaan?

Selvitä se.

Mikä se on

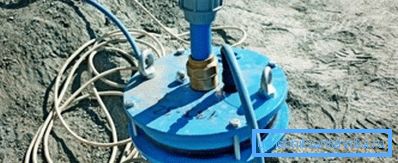

Kaivoa kutsutaan mutkattomaksi laitteeksi - esivalmistetuksi laipaksi, joka tiivistää kotelon suua. Nykyaikaisen muotoilun kireys on aikaansaatu kumirenkaan tiivisteellä, joka puristaa kotelon kiristettäessä korkkia pulttien avulla.

Muuten: ei ole vaikea löytää käsityönä valmistettuja mustasta teräksestä valmistettuja käsitöitä tai puoliksi kotitekoisia. Ne hitsataan teräsputkeen.

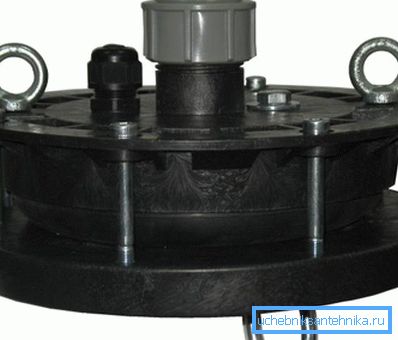

Tuotteella on useita lisäelementtejä:

• Silmäluuvi tai hitsattu rengas kaapelin kiinnittämiseksi, johon pumppu on ripustettu. Valinnaisesti se toimitetaan karabiinilla.
• Reiän virtajohtoa varten.
• Liittimet paineputken liittämiseen pohjasta ja yläosasta. On kuitenkin yhä useammin mahdollista nähdä hieman erilainen kuoppa-laite: suuttimet korvataan holkilla - kierteitetyllä suuttimella ja korkki- mutterilla, jossa on rengasmainen kartiomainen tiiviste, joka mahdollistaa puristamisen 25, 32 tai 40 millimetrin halkaisijaltaan olevan polyeteeniputken.
• Parin kannakkeita tai silmukkaruuveja kaulan kannessa. Niiden ansiosta voit nostaa koko kappaleen pumpun avulla paineistamalla korkin liitäntä koteloon.

Miksi tarvitset sitä

Korkki suorittaa useita toimintoja kerralla.

1. Kaapelin kuormitus siirtyy siihen kiinnitetyllä pumpulla, joka jakaa sen tasaisesti kotelon päähän.
2. Se suojaa kaivoa roskilta, lialta, vierailta esineiltä, ​​jotka voivat tukkia pumppua nostettaessa tai vain vaikuttaa veden laatuun.
3. Se vähentää merkittävästi laitteiden varastamisen todennäköisyyttä. Hitsaa tai pultattu salalla (ei-standardimainen muotoinen avain), ei ole helppo kohteliaasti poistaa kärki.
4. Päätulppa ei salli pintavesien pääsyä kaivopäähän.

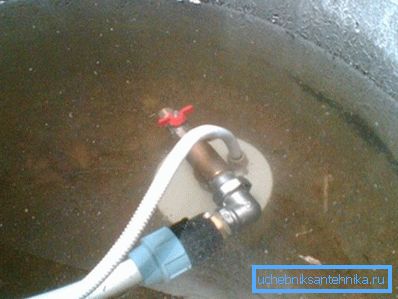

On selvennettävä, että suu on yleensä haudattu maaperän jäädyttämisen alapuolella olevaan kuoppaan. On selvää, että rankkasateissa kuoppa voi lämmetä. Jos pääset vesikerrokseen kotelon ulkopuolelle, likainen vesi ei anna savilukkoa ja / tai sementoi runkoa, joten putki on sinetöitävä.

1. Lopuksi kärjen läsnäolo voi vakavasti kasvattaa kaivotuotantoa. Mitä? Kuvittele suljettu astia, joka on osittain täytetty vedellä. Ja nyt poistetaan siitä väkisin osa vettä ohuen putken läpi. Sisään luodaan tyhjiö, eikö olekin? Tuntuu siltä, ​​että analogia on selvä: kaivon sisällä oleva alennettu paine toimii tyhjöpumpuna, joka pumppaa ulos kasvaneita puhtaasta vedestä vesistöistä.

Mitä he ovat

koko

Yleisin, tietenkin, kotelon halkaisijan kärki on 125 millimetriä. Syy? Se on yksinkertaista: suurin osa kaupallisesti saatavilla olevista kotitalouksien pumppujen halkaisijasta on 4 tuumaa tai hieman yli 100 mm.

Koska pumpun normaaliin nostamiseen ja laskemiseen tarvitaan aukko sen ja kotelon välillä vähintään 1-2 senttimetriä, ja juoksumittarin hinta kaivonporaus kasvaa halkaisijaltaan, osaston valinta on varsin selvä.

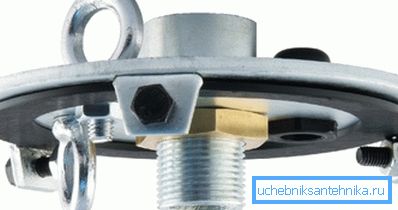

Hieman harvemmin on tuotteita, joiden koko on 133, 140 ja 159 mm. Lisäksi on olemassa yleisiä malleja, jotka voidaan asentaa eri halkaisijaltaan oleviin putkiin.

materiaali

Mitä nämä laitteet voidaan tehdä?

teräs

Ogolovki siitä tehdään usein omilla käsillään hitsauskoneella ja hiomakoneilla. Alhaisista valmistuskustannuksista huolimatta tämä ei ole paras vaihtoehto - hitsatun kärjen purkaminen on melko vaikeaa, eikä sinun pitäisi unohtaa teräskorroosiota.

Terästuotteet on tietenkin suojattu maali- ja lakkapinnoitteilla. Kuitenkin korkeissa kosteuksissa ei jokainen maali voi kestää yli kaksi tai kolme vuotta; suojaavan kerroksen vaurioituminen avaa ruostumisen. Lisäksi sisäpinnoitteen vaurioituminen on välttämätöntä hitsauksen aikana.

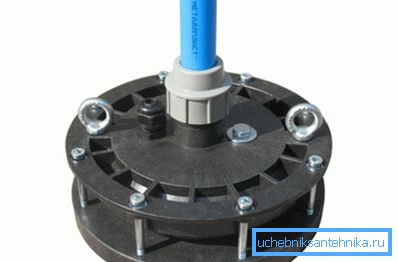

polypropeeni

Tuotteiden hinta alkaa noin 600 ruplasta. Polypropeeni on kevyt, kestävä ja kova muovi, joka kestää korroosiota, kosteutta ja kemiallisesti aggressiivisia aineita. Haittapuolia ovat ehkä rajoitettu lujuus: tästä materiaalista valmistettujen kärjen suurin kuormitus on rajoitettu 200 kgf: iin.

Valurauta

Valurautakorkien kustannukset ovat hieman korkeammat kuin muovilla. Korkeampi ja kestävämpi: tyypillinen maksimikuorma on jo 500 kgf. Mutta käyttöikä on jonkin verran pienentynyt: valurauta ei ole yhtä alttiita korroosiolle kuin musta teräs, mutta ei silti täysin suojattu siitä.

asennus

Kaivon asennuskäsikirja tiivistys tiivisteellä on varsin yksinkertainen.

1. Koteloputki leikataan tiukasti suorassa kulmassa akseliin nähden. Leikkaus poistetaan puroista.

Huomaa: universaalisissa kärjissä kasvojen hiominen voi olla tarpeen. Nämä tuotteet eivät purista putkea ulkopuolelta, vaan ne puristuvat sen päähän tasaisella kumitiivisteellä.

1. Pumpun kaapeli on kiinnitetty tiukasti silmukkaputkeen. Paineputki on kiinnitetty pumppuun ja johdetaan suuttimen läpi kärkeen; sama toimenpide tehdään virtakaapelilla.
2. Laippa ja kansi kuluvat jatkuvasti kotelon reunalla ja kiristetään toisiinsa puristamalla tiiviste.
3. Ylimääräinen kaapeli ja putkiputki vedetään ulos ja puristetaan kaapelitiivisteellä ja holkilla.

johtopäätös

Kuten tässä artikkelissa, tässä artikkelissa oleva video tarjoaa lukijalle lisämateriaalia aiheesta, josta keskustelemme. Onnea!
