Vibraattinen kaivopumppu: erottamiskyky, laite, asennus

Järjestää täysimittainen vesihuoltojärjestelmä Dachassa - vain kaivaa kaivoa ei riitä. On myös tarpeen järjestää vesihuollon, joka toimittaa hyvin vettä vedelle tai muille paikoille, joissa sitä tarvitaan. Tätä tarkoitusta varten käytetään sellaisia ​​laitteita kuin upotettavat tärinäpumput.

Upotettavat pumput ovat laitteita, joiden avulla voit nostaa ja pumpata vettä. Tällaiset mekanismit sijoitetaan vedenpinnan alapuolelle, jolloin pumppu upotetaan kokonaan veteen. Tämä mekanismin järjestely estää sen ylikuumenemisen.

Pumppulaitteen valintaprosessi ei ole niin yksinkertainen, kuin se voi tuntua ensi silmäyksellä. Valintasi on tiedettävä, että upotettavat pumput ovat keskipakoisina ja värähtelevinä.

Erot värähtely- ja keskipakopumppujen välillä

Näiden kahden rakenteen pääasiallinen ero on menetelmässä, jota käytetään nesteen syöttämiseen yläosaan. Jos puhutaan keskipakoisista laitteista, käytetään pyöriviä elementtejä.

Kaivojen värähtelypumput eivät ole varustettu pyörivillä elementeillä, ja niissä oleva vesi nousee ylöspäin männän liikkeen tai elastisen kalvon vuoksi. Tällaiset suunnitteluominaisuudet antavat selkeitä etuja värähtelytuotteille, jotka koostuvat laitteen yksinkertaisuudesta, pienestä osasta ja halpuudesta, koska laitteen hinta on alhainen.

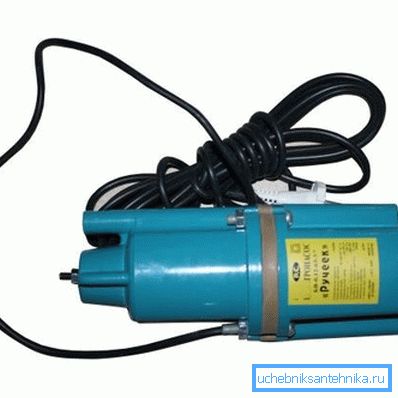

Värähtelevien uppopumppujen laite ja toimintaperiaate

Upotettavilla värähtelypumpuilla ei ole osia, jotka pyörivät käytön aikana, eikä niiden suunnittelussa ole laakereita, jotka voisivat epäonnistua pitkään. Yksinkertainen, mutta samalla hyvin onnistunut näiden laitteiden suunnittelu mahdollistaa niiden käytön ilman huoltotoimia.

Tällaisen pumpun perusta on sen runko, jossa sähkömagneetti ja tärinämekanismi sijaitsevat. Kun laite liitetään verkkoon, sen sähkömagneettisen magneetin ankkuri alkaa tehdä kääntymisliikkeitä ja värähtelee, ohjaamalla ponnisteluja sauvaan, johon mäntä on kiinnitetty.

Laitteelle annettavan ohjeen mukaan vesi saavuttaa männän liikkeen johdosta tulon, täyttää kammion erityisen venttiilin läpi, josta se menee poistoletkuun, kun mäntä liikkuu taaksepäin. Mainittu venttiili vastustaa nesteen liikettä kahdessa suunnassa, estäen sen kaatamasta laitteen työkammiosta.

soveltamisalansa

Värähteleviä uppopumppuja voidaan käyttää seuraavasti:

• No pumppu. Pienet laitteen paineen osoittimet osoittavat sen käytön vain matalissa kuoppissa;
• No pumppu. Tällaista pumppua voidaan käyttää sekä puhtaan veden toimittamiseen juomalle pohjan pohjalta että kaivon puhdistusmenettelyyn, joka koostuu veden pumppaamisesta hiekan ja saven seoksilla;
• Vesihuolto teknisiin tarpeisiin. Pumppua voidaan käyttää veden pumppaamiseen mistä tahansa säiliöstä, esimerkiksi kasteluun tai muihin tarkoituksiin.

Suunnitteluominaisuudet

Kaivojen tai porausreikien värähtelevillä pumpuilla on useita suunnittelun piirteitä, jotka olisi mainittava:

• Pienet kokomittaukset, vähäinen paino ja helppo asennus mahdollistavat tällaisen pumpun liittämisen omiin käsiisi, joiden opetusta tulee lukea ja tarkkailla huolellisesti.

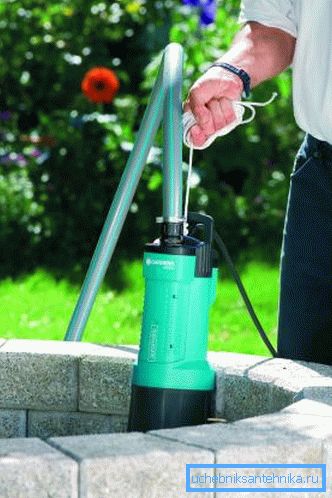

• Lisätoimia ei tarvitse suorittaa, säätää tai kiristää muttereita, sinun tarvitsee vain kytkeä laite sähköverkkoon, asentaa veden syöttöletku ja laskea se veteen. Pumpun upottamiseksi siihen on liitettävä vahva kapronikaapeli;
• Joissakin malleissa on lämpösuojatoiminto, joka toteutetaan lämpökytkinä, joka sammuttaa pumpun, kun rakenteen lämpötila nousee 100⁰C;
• Jotta kiinteät epäpuhtaudet eivät pääse tuotekammioon, on riittävästi asentaa erityinen suodatin;
• On olemassa malleja, joissa on ylemmän vedenottoa ja alempi. Jos pumppu toteuttaa ylemmän vedenoton, on varmistettava, että se pysyy aina vedessä, mikä poistaa ylikuumenemisen riskin.

Kiinnitä huomiota! Rakenteet, joissa veden sisääntulokammio sijaitsee yläosassa, on suojattu hiekalta ja muilta laitteeseen tulevilta raskailta osilta.

Pumpun valitseminen

Jokainen, joka haluaa ostaa tällaisia ​​laitteita omaan käyttöönsä, ajattelee, mikä värähtelypumppu valitsee kaivon?

Kun valitset sopivimman mallin, sinun on kiinnitettävä huomiota seuraaviin ominaisuuksiin:

• Laitteen teho;
• Suorituskyky, joka ilmaistaan ​​pumpattavan veden tilavuutena 1 yksikön ajan;
• Pää tai korkeus, jolla laite pystyy nostamaan vettä.

Sukupuolen värähtelyrakenteiden edut

Kaivon värähtelypumppu on rakenne, jolla on monia erilaisia ​​etuja:

• Vaatimaton käyttö;
• Matala melutaso;
• Pitkä käyttöikä;
• Pyörivien osien ja osien puute, jotka tarvitsevat voitelua;
• Tuotteen alhainen lämmitys käytön aikana;
• Rakenteen komponenttien alhainen kuluminen;
• Ei herkkä emäksille, jotka voivat olla vedessä;
• Keskeytymätön toiminta kaikissa lämpötilaolosuhteissa;
• Tuotteen liikkuvuus ja tiiviys.

Upotettavan värähtelypumpun asentaminen kuoppaan

Kun olet vastannut itsellesi kysymykseen siitä, mikä värähtelypumppu valitsee hyvin ja osti sen, sinun pitäisi olla kiinnostunut kysymyksestä siitä, miten se asennetaan oikein ja miten vedellä?

Itse asiassa nämä tehtävät eivät ole niin vaikeita, mutta on joitakin vivahteita, joita sinun pitäisi ehdottomasti tutustua. Tällaisen pumpun asentaminen maksaa kaksi tai jopa kolme, koska työskentely kaivosakselissa liittyy riskiin, ja yksi henkilö ei aina pysty vetämään toista syvyydestä.

Maa-alueet

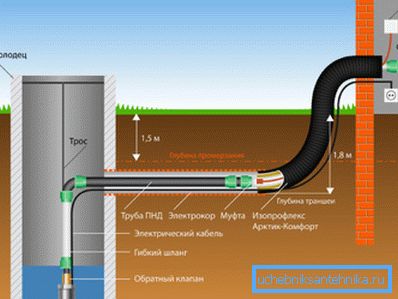

Jo ennen pumpun asennustyön aloittamista on tarpeen toteuttaa kaikki vesihuoltojärjestelmän luomiseen liittyvät manipulaatiot etäisyydellä talosta kaivoon. Voit tehdä tämän kaivaa kaivoksen.

On toivottavaa, että kaivanto pysyy tasaisena, ilman kääntymiä ja taivutuksia, tämä muoto mahdollistaa sen, että painevoimaa ei menetetä. Kaivamaan kaivaa tulisi olla noin 1-1,5 m syvyydessä.

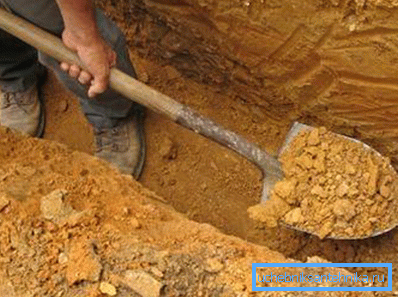

Joten kaivaa kaivanto, jonka leveys on 40-50 cm. Varmista, että kaivon pohjassa ei ole teräviä kiviä, lasit ja roskat.

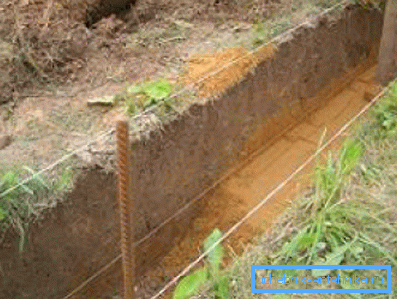

Laitamme kaivannon pohjaan hiekkapatjan, joka koostuu tiivistetystä hiekasta 10-15 cm: n paksuisesta hiekasta, jonka hiekka on matotettu geotekstiilillä, joka myöhemmin pakataan putkeen. Tämän jälkeen voit siirtyä suoraan putkien asentamiseen.

Vesiputkien asettaminen

Putkilinjan rakentamiseen kadulla voidaan käyttää useita putkityyppejä:

• Teräsputket;
• Metalliputket;
• Ruostumaton teräsputket;
• Polypropeeniputket;
• Soda-letkut (soveltuvat vain tilapäiseen putkistoon).

Menettely itse vetää putkistoa jaetaan seuraaviin vaiheisiin:

1. Putkiosat on kytketty toisiinsa kaivosta itse taloon;
2. Vesiputki kääritään lämpöeristävillä materiaaleilla, ja se vedetään halkaisijaltaan suuremman putken sisään. Tähän käytetään yleisesti asbestia tai muovia.

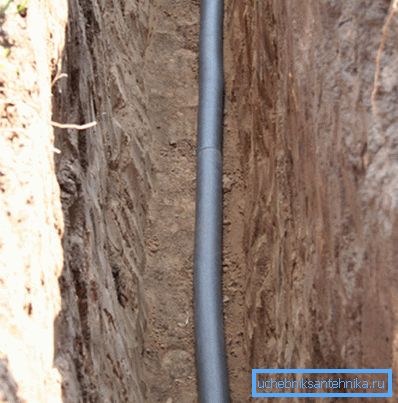

1. Tuloksena oleva rakenne asetetaan kaivettuun kaivantoon ja merkitään paikka kaivon seinään, joka on upotettu;

1. Akselin seinässä leikataan halkaisijaltaan 15 cm: n reikä, johon on sijoitettu reikä, jonka pituus on vähintään 0,5 m. Hihan ympärillä päällystetään kaivon seinämä betoniliuoksella, joka kuivauksen jälkeen on eristetty bitumimastilla;
2. Vedämme vesihuollon holkkiin siten, että se kulkee kuopan akseliin vähintään 25 cm;

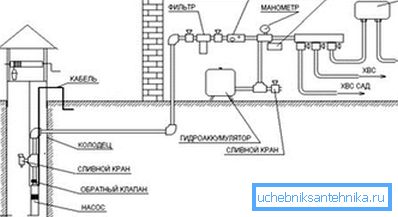

3. Lopuksi asenna hana ja tee. Putken kääntäminen alaspäin johtaa paikkaan, jossa kaivon värähtelevä pumppu on asennettu;

Neuvoston. Asenna hana, jossa on tee, koska tyhjennysventtiili voi olla käyttökelpoinen, jos tarvitset hätäpoistovesiä LVI-järjestelmästä.

1. Seuraavaksi sinun on laskettava etäisyys, joka erottaa venttiilin pumpusta ja katkaisee tämän pituisen vesiputken.

Nyt voit siirtyä suoraan laitteen asentamiseen.

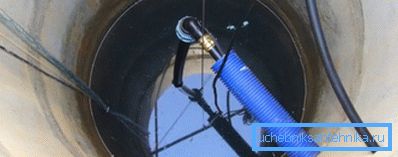

Pumpun asennus kaivoon

Kaivojen värähtelypumput ripustetaan kaapelilla. Siksi ensimmäinen askel on hitsata neliön runko kulmasta, joka on asennettu kärjen päälle.

Kaapeli on liitettävä tähän kehykseen.

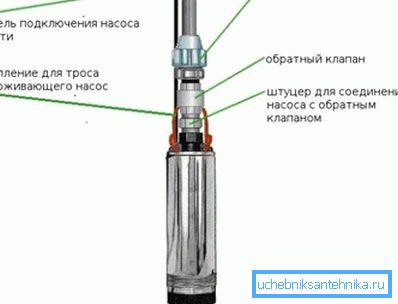

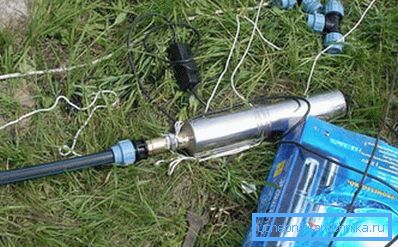

1. Maadoitetaan putki, pumppu ja irrota virtajohto, jotta liitäntä on helppoa.

1. Laitteen sisääntuloaukossa asennetaan saniteettipakkausmateriaalia käyttävä takaiskuventtiili;

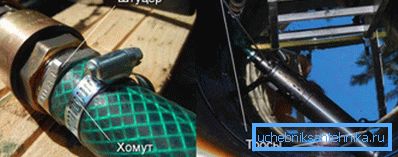

2. Muovi- tai messinkiliitin on kiinnitetty paluuventtiiliin;
3. Kytkin kytketään vesiputkeen;
4. Kiinnitetään sähkökaapeli putkeen käyttämällä sähköteippiä tai -kiinnikkeitä, joissa lanka on hieman löysällä;
5. Kiinnitä pumppuun nailon- tai sinkitty turvajohto;
6. Tämä rakenne tulee laskea kaivoon pitämällä pumppua turvakaapelilla;

Kiinnitä huomiota! Pumpun pitäminen virtakaapelilla on ehdottomasti kielletty.

1. Kun pumppu on laskettu tarvittavaan syvyyteen, kaapeli on kiinnitettävä kehykseen;
2. Putken liittämiseksi hanaan yksi henkilö tulee tulla kaivoon, joka tekee yhteyden hinaamalla tai saniteettipastalla.

Kun pumppu on asennettu, sähkökaapeli on pidettävä kaikkien LVI-laitteiden - akun, kattilan ja suodattimien - asennuspisteeseen. Kun putkiasennus on valmis, putki on peitettävä geotekstiilillä, peitetty 10 cm: n paksuisella hiekkakerroksella ja maaperällä.

Kaivojen värähtelypumput ovat erinomainen tapa tarjota vettä omalle maalaistallesi, nämä laitteet ovat edullisia ja ne on helppo asentaa. Voit myös oppia lisää hyödyllisiä tietoja näistä laitteista katsomalla videon tässä artikkelissa.
