Vesiverkot: lajikkeet, komponentit ja suunnittelukysymykset

23-03-2018

Vesihuolto

Vesi kuljetetaan kuluttajille vesiputkien ja vesihuollon kautta. Näiden rakenteiden on täytettävä tehokkuuden ja luotettavuuden vaatimukset. Tämä saavutetaan asianmukaisella valinnalla putkilinjan reitin suunnittelussa ja verkon asettelussa, materiaalissa ja putkiosassa sekä niiden toimintatiloissa.

Kun valitaan, osoitetaan ja käytetään tontteja vesijohtoja varten, on välttämätöntä noudattaa maata koskevaa lainsäädäntöä ja tiettyjä sääntelyasiakirjoja.

Vesihuoltojärjestelmät ovat monimutkaisia teknisiä laitteita.

Vesiverkkojen lajikkeet

Kaikki vesihuoltojärjestelmät on jaettu ulkoisiin ja sisäisiin verkkoihin.

Järjestelmien ulompi osa

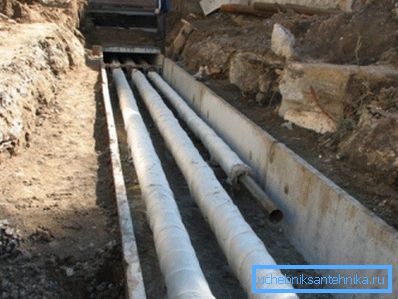

Venytet 1, 2 ja enemmän "kierteissä". Paras vaihtoehto on asentaa ne melko korkealle alueelle, jolla on vähimmäismäärä rakenteita, käyttö- ja korjaustöihin sopivilla alueilla.

Kuluttajille suunnitellun vesihuollon varmistamiseksi rinnakkaisten putkien välissä on kytkin. Reitin pituuden ja huollettavien kohteiden kohdalla varastointipaikkoja voidaan sijoittaa.

Vesihuoltoverkkojen luokittelu jakaa ne veden ja paineen väliseen kuljetukseen.

Neste pumpataan paineverkoilla pumpuilla tai paine-eroilla. Se luodaan veden lähteen pietsometrisen merkin ja lasketun pietsometrisen merkin välillä imupisteessä. Ensimmäiset putket ovat ruiskutus, toinen - painovoima (painepaine).
Ei-paine- (painovoimapaino) vesilinjoissa niiden sisäistä tilaa (osaa) ei käytetä kokonaan. Niiden soveltamisala ei ole niin laaja verrattuna paineisiin.

Kiinnitä huomiota! Vapaasti virtaavan putken sijoittamisen toteutettavuus riippuu tietyistä kohdista. Esimerkiksi erot nesteen syöttön alun ja lopun merkkien tasossa, alueen helpotus, syöttö- ja keräysolmujen välinen etäisyys.

Paineputkien käyttö vähentää vesiputkien kustannuksia. Reitin kustannukset voivat kuitenkin kasvaa sen pituuden kasvun takia, koska vaaditut rinteet ovat tarpeen.

Järjestelmän kokoonpano voi riippua seuraavista tekijöistä:

kohteen pinnan muoto ja asettelu;
keinotekoisten ja luonnollisten esteiden esiintyminen;
helpotusta alueella;
resurssin tärkeimpien kuluttajien sijainti;
vesilähteen sijainnit jne.

Tästä syystä verkkoasetukset voivat olla haarautuneita, rengastettuja tai sekoitettuja. Ring-vastineet ovat kalleimpia, mutta luotettavimmat.

Ohjeessa todetaan, että järjestelmän tärkeimmät tilavuudet tuottavat järjestelmän langat ovat runko. Ilman sidottua verkon ulkonäköön moottoritie olisi aina asetettava tärkeimpien vesivirtojen suuntaan. Niiden pitäisi kattaa koko paikkakunta.

Mitä ovat ulkoiset verkot

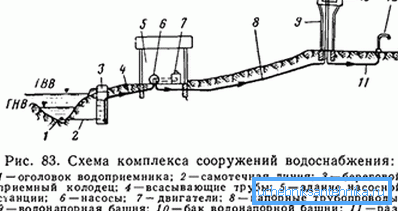

Paineverkkojen pääelementit voivat olla:

säiliö;
pumppuasema;
paineputki (vesilinja);
vesirakenne (torni);
hydrostaattisen ja hydrodynaamisen paineen linjat;
paine maanalainen säiliö;
kameran vaihtaminen.

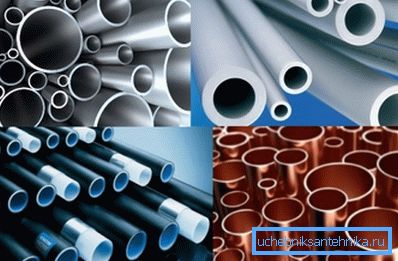

Putkien materiaali valitaan järjestelmiä suunniteltaessa ja riippuu niiden käyttöolosuhteista. Tämä voi olla terästä, muovia, teräsbetonia, asbestisementtiä.

Teräsputkistotuotteiden yleisin halkaisija on esitetty alemmassa taulukossa.

Pass ehdollinen, cm	Putken seinämän paksuus, mm	Paino metriä kohti, kg
keuhkot	normaali	vahvistui	keuhkot	normaali	vahvistui
0,6	1.8	2	2.5	0,37	0,4	0,47
0,8	2	2.2	2.8	0,57	0.62	0,74
1	2	2.2	2.8	0,74	0,8	0,98
1,5	2,35	?	?	1.1	?	?
1,5	2.5	2.8	3.2	1.16	1.28	1,43
2	2,35	?	?	1,42	?	?
2	2.5	2.8	3.2	1,5	1,66	1,86
2.5	2.8	3.2	4	2.12	2,39	2,91
3.2	2.8	3.2	4	2,73	3,09	3,78
4	3	3.5	4	3,33	3,84	4,34
5	3	3.5	4.5	4.22	4,88	6.16
6,5	3.2	4	4.5	5.71	7,05	7,88
8	3.5	4	4.5	7,34	8,34	9.32
9	3.5	4	4.5	8,44	9.6	10,74
10	4	4.5	5	10.85	12.15	13.44
12.5	4	4.5	5.5	13.42	15.04	18.24
15	4	4.5	5.5	15.88	17.81	21.63

Sisäinen vesihuolto

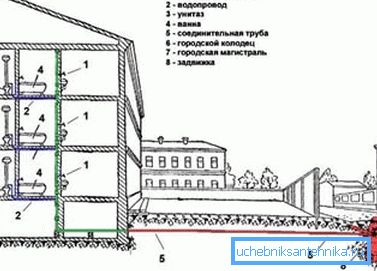

Rakennusten ja esineiden sisäistä vesihuoltojärjestelmää kutsutaan sellaisten laitteiden, komponenttien ja laitteiden kokonaisuudeksi, jotka varmistavat resurssin vastaanottamisen ulkoisesta verkosta ja sen toimittamisesta paineistettuna vesipumpuille.

Rakennusten vesiverkon laite on seuraava:

yksi tai useampi tulo;
yksi tai useampi mittari;
jakeluputki;
sulku- ja säätöventtiilit.
joskus järjestelmä sisältää pumppuja paineen ja suodattimien lisäämiseksi pehmenemistä, lykkäämistä, värinmuutoksia jne. varten. vettä.

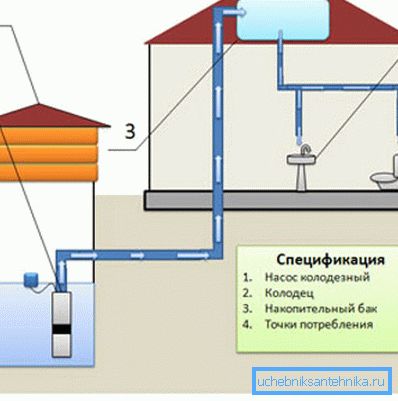

Sisäinen vesihuoltojärjestelmä voidaan kytkeä omin käsin asuinalueen yleiseen syöttöverkkoon tai se voidaan varustaa itsenäisestä vesilähteestä (pinta tai maanalainen).

Tarkoituksena on, että tilojen ja rakennusten vesihuoltojärjestelmät jaetaan teollisuus-, juomi- ja palontorjuntajärjestelmiin.

Tuotantoverkostot toimittavat eri laatuista vettä kuluttajien teknisiin tarpeisiin (laitteiden jäähdytys, tuotteiden valmistus, esimerkiksi betoni, elintarvikkeet jne.).
Palosammuttimet auttavat sammuttamaan tulipaloja ja estämään niiden leviämisen.
Kotimaan juomaverkot on suunniteltu tuottamaan juomakelpoista vettä. Lisäksi resursseja käytetään ruoanlaittoon ja hygieniaan.

Resurssien käytön menetelmän mukaan järjestelmät tarjoavat suoraa virtausta, vaihdettavia tai toistuvia toimituksia. Kotitalouksien verkoissa ensimmäinen lajike on yleinen, ja jälkimmäinen on yhä enemmän kysyntää tuotannossa.

Suunnitteluongelmat

Suunnittelun ensisijainen tehtävä on vesijohtoverkon reititys, johon liittyy putkilinjojen piirtäminen suunnitelmaan.

Kiinnitä huomiota! Se toteutetaan riittävän luotettavan järjestelmän luomisen edellytysten perusteella. Samaan aikaan sen rakentamisen kustannusten tulisi olla pienimmät.

Kun jäljitys otetaan huomioon:

veden lähteen ja sen kuluttajien sijainti;
helpotusta alueella;
jokien, rotkojen, puistojen, katujen, rakennusten ja muiden keinotekoisten ja luonnollisten esteiden sijainti putkilinjan asennuksessa.

Jäljitys suoritetaan alueen topografisella kartalla lyhintä reittiä pitkin, ohittaen esteet.

Kiinnitä huomiota! Resurssi tulee toimittaa käyttäjille paitsi vaaditun määrän mukaan, myös paineen pitäisi olla riittävä. Veden on oltava riittävä nostamaan veteen taittuvien laitteiden sijoituspaikkoihin.

Tätä tarkoitusta varten on jatkuvasti tarpeen ylläpitää vapaa paine vesiverkossa. Tällä tarkoitetaan putkilinjassa olevan nestetason (pietsometrisen) merkin ja maaperän pinnan välistä eroa.

Vapaa paine

On luotava vapaa pää, joka riittää koko runkoverkon pituudelle, jopa korkeimmilla ja kaukaisimmilla pisteillä.

Tällaisissa epäsuotuisissa paikoissa paine ei saa alittaa asetuksissa määriteltyjä arvoja.

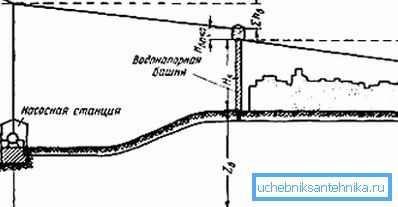

Jotta vesitornin korkeus voitaisiin määrittää oikein, on välttämätöntä, että vesihuoltoverkon sanelupiste löytyy - tämä on alue, jolla vettä on erittäin vaikea nostaa.
Tämä paikka määräytyy laskelmien avulla.
Tätä tarkoitusta varten jakeluputkijohdon jälkeelle valitaan useita epäedullisia alueita. Yksi heistä sanelee.
Lisäksi määritetään ”yleinen laimennuspiste”, joka on lähinnä ongelmaa. Sieltä nestettä ja syötetään niihin.
Määrittämällä painemerkki (piezometrinen) yleisessä jakelupisteessä resurssin nostamiseksi valituille ongelma-alueille ja niiden pietsometristen merkkien parametrien vertailu, asiantuntijat laskevat sanelupisteen. Hänen nimensä arvo on suurempi.

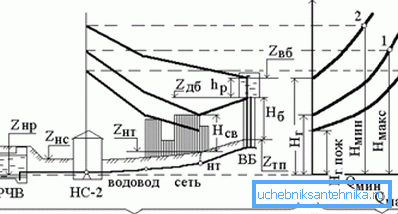

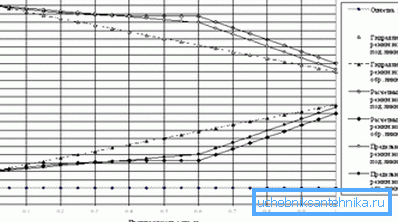

Tämän työn aikana vedetään vesiverkon pietsometrinen kaavio. Se osoittaa paineen muutoksen putken pituudella.

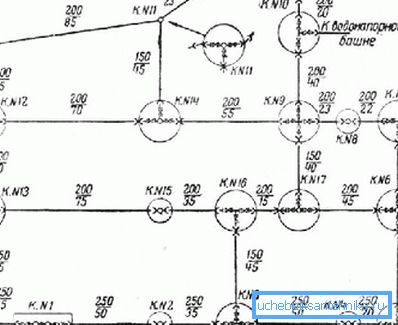

Yksi tärkeistä suunnittelutehtävistä on järjestelmän yksityiskohtainen kuvaus. Se koostuu vesikaivojen, varusteiden, varusteiden jne. Valinnasta ja erityisestä sijoittamisesta verkkoon.

Vesihuoltoverkon yksityiskohdat tehdään vesihuollon valinnan mukaan. Tämä tapahtuu, kun järjestelmän hydraulinen laskenta on jo tehty, resurssien kulutuksen todelliset arvot on todettu, materiaalit ja putkien halkaisija on määritetty. Yksityiskohtaiset suunnittelijat tuottavat työpiirustuksia. Symbolien avulla ne näkyvät niiden osien, varusteiden ja muiden elementtien avulla, joista järjestelmän kokoonpanot kootaan.

Joitakin oikeudellisia kysymyksiä

Jos luotu vesihuoltojärjestelmä liitetään apuohjelmaan, sinun on ensin hankittava alustavat tekniset edellytykset alueellisessa Vodokanalissa.

Saadaksesi ne, sinun on kerättävä ja toimitettava tällaiset asiakirjat.

TU: n hakemus.

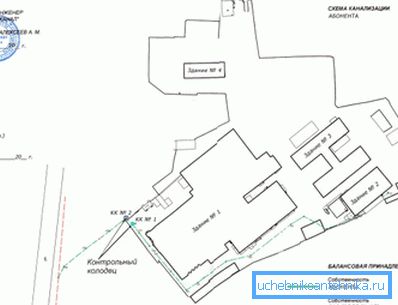

Muoto, jossa vedenjakeluverkostojen tasapaino-osuus kuvataan.
Tietoa hakijasta: passi, posti- ja todellinen asuinpaikka, yhteystiedot.
Otsikko tontilla.
Suunnittele sen alueen rajat, jossa vesi toimitetaan.
Lupa tällaisen tontin käyttöön.
Tietoja tulevan käytössä olevan kohteen käyttöönoton suunnitellusta ajoituksesta.
Vaadittujen resurssien (ts. Suunniteltujen kuormien) määrän laskeminen.
Tiedot rakenneparametreista.

Tekninen yhteys valmiiden esineiden vesihuollon verkkoon toteutetaan maan rajojen sisällä. Tämä tehdään 18 kuukauden ajan, joka lasketaan liittymissopimuksen allekirjoittamispäivästä.

On huomattava, että samanaikaisesti vesiverkkojen operatiivisen vastuun jakautumisen rajat olisi toteutettava Venäjän federaation hallituksen asetuksen nro 167 "Kunnallisten vesijohtojärjestelmien ja viemäröintien käytön säännöt Venäjän federaatiossa" mukaisesti.

johtopäätös

Vesiverkot ovat monimutkaisia hydraulirakenteita. Niitä on monenlaisia, jotka tulisi valita järjestelmän tarkoituksen ja sen käyttöolosuhteiden perusteella. Tämän artikkelin video kehittää sen teemaa.
