Vesiputkien halkaisijat: standardit, vaatimustenmukaisuus,

Putken putkiston halkaisija yksityisessä talossa on melko tärkeä ominaisuus, joka määrittää vesijärjestelmän laadun. Jos aikaisemmin kaikkia kokoja säädellään yhdellä GOSTin Neuvostoliitolla, nyt markkinoilla on tuotteita, jotka täyttävät sekä nykyaikaiset Venäjän standardit että ulkomaiset standardit, ja myös Neuvostoliiton luokitusta käytetään.

Jotta et saa sekaannusta tässä lajikkeessa, kerrotaan, miten voit valita putken halkaisijan vesihuoltojärjestelmälle.

Putken halkaisijat

Tärkeimmät ominaisuudet ja yksiköt

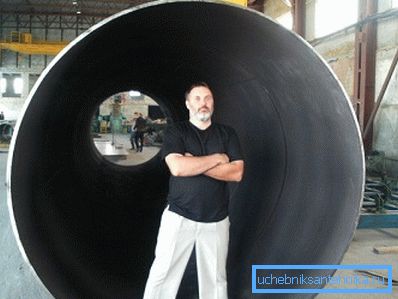

On olemassa erilaisia ​​putkia, joita käytetään eri tarkoituksiin.

Nämä voivat olla:

• vesi- ja kaasuputket,
• sähkö,
• saumaton,
• vahvistettu,
• putket erikoiskäyttöön jne.

Tuotteen tarkoituksesta riippuen myös sen perusominaisuudet muuttuvat.

Katsotaanpa, mitkä ominaisuudet ovat perusasioita:

• Ehdollinen kulku. Mittamittainen määrä, joka vastaa suunnilleen tuotteen sisäisen halkaisijan kokoa millimetreinä tai tuumina ja jota käytetään moottoriteiden, johdotusten, liitosten ja kytkentöjen valintaan ja liittämiseen;
• Ulkoinen (ulompi) koko. Nimetty Dn: ksi. Vesiputkien ulkohalkaisija mitataan millimetreinä;
• Seinämän paksuus. Se on merkitty nimellä S ja sitä mitataan samoissa yksiköissä;
• Vesiputkien sisähalkaisija. Se on merkitty Dv: ksi ja sitä mitataan metri- tai tuumaa. Laskettu kaavalla Dv = Dn - 2 * S;
• pituus. Se riippuu tuotteen tyypistä, koosta ja materiaalista sekä tuotannon ja toimituksen ominaisuuksista;
• Paino metriä kohti. Teräksen osalta se lasketaan kaavalla m = 0,02466 * S * (Dn-S), mitattuna kilogrammoina.

Harkitsemme kylmävesijärjestelmän kylmävesijärjestelmiä, joten puhumme vain tämän luokan parametreista. Niinpä vesiputken mittojen määrittämiseksi yksi tärkeimmistä ominaisuuksista on sellainen parametri kuin ehdollisen väylän koko.

Tämä arvo on merkitty seuraavasti: DN (GOST 3262-75: n mukaan) tai DN (eurooppalaisten standardien mukaan nimellisläpimitta kutsutaan).

Ehdollinen kulku on tuotteen sisempi lumen, joka on pyöristetty alaspäin tai lähimpään vakioarvoon. Standardirivi sisältää sisäisten mittojen mitat, joten merkintä DN 15 kertoo, että tämän sylinterin sisäinen kulku on katsottava vastaamaan 1,5 cm: n vakiokokoa.

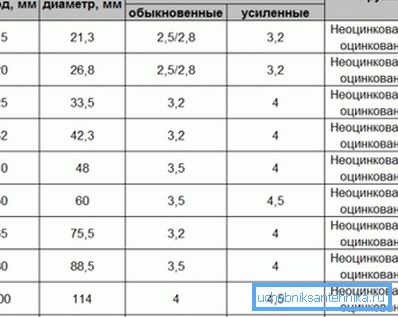

Kiinnitä huomiota! On ymmärrettävä, että käytännössä todellinen sisäinen puhdistuma ei välttämättä vastaa standardia, koska seinämän paksuus voi olla erilainen.

Nyt mittayksiköistä. Kaikki modernit vieraat ja standardit vastaavat pääsääntöisesti metristä järjestelmää. Olemme kuitenkin perinneet tuumajärjestelmän 1800-luvulta, ja usein on sekaannusta.

Tosiasia on, että menneisyyden insinöörit ja asentajat määrittelivät yksityiskohdat sisäkumennon kokoina tuumina, mutta ulkokoko oli yli kaksinkertainen seinämän paksuuteen.

Joten jos tuote Dv oli 1? tai 2,54 cm, sitten sen ajan seinämän paksuus huomioon ottaen sen ulkokoko oli 3,35 cm.

Samoin putkikierre kutsutaan tuumaksi, mutta sen todellinen koko on 33,25 mm, ei 2,54 cm, mikä tuntuu loogisemmalta. Tämä on hyvä esimerkki siitä, miten tieteen ja teknologian perinteitä ei voida soveltaa.

Kiinnitä huomiota! Jos tarran koko on määritetty? Tämä tarkoittaa, että sen ehdollinen sisäinen kulku tai Du vastaa standardia 1,5 cm, koska tämä arvo on lähinnä kaikkien käytettyjen standardien puoli tuumaa (1,27 cm).

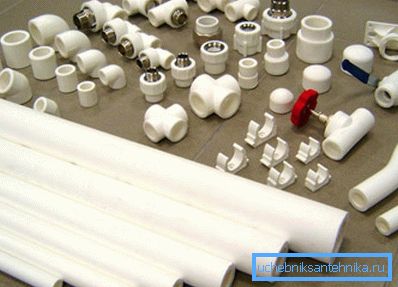

Metalli ja muovi

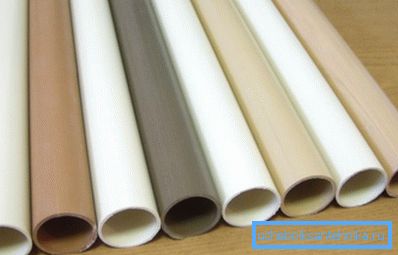

Tällä hetkellä on mielenkiintoinen kuva: toisaalta kaikki tunnustivat muovituotteiden edut, toisaalta monet käyttävät edelleen terästä ja valurautaa. Tämä edistää myös sen sekaannusta.

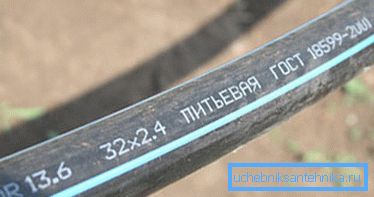

Tosiasia on, että muoviputkien halkaisija vesihuollossa on usein mainittu ulkoisena. Tällöin seinän paksuuteen on yleensä osoitin, kuten kuvassa:

Tällöin syntyy vaikeuksia, koska valmistelemattomalle asentajalle on epäselvää, mitä vesijohtojärjestelmän putken halkaisijaa pidetään oikeana, jos kaksi samaa ulkoasua edustavaa tuotetta on merkitty 32: lla ja 1: llä, kun taas tuuma on 2,54 cm.

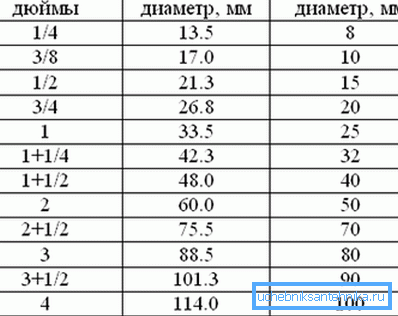

Myös eri läpimittaisia ​​vesiputkia koskevat adapterit on usein merkitty tuumajärjestelmiin. Jos olet aloittelija putkimies tai vain päätät tehdä omia käsiäsi, niin sinulla on parempi olla taulukko, joka vastaa tuuman arvoja nimellisiin ja ulkoisiin arvoihin.

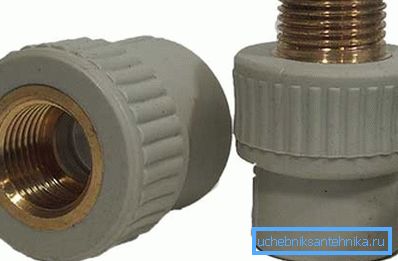

Putkilinjan metalli- ja muoviosien liittämiseksi käytetään erityisiä sovittimen holkkeja, joiden toisella puolella on metallilanka ja toisaalta sileä holkki muovijuottamiseen.

Samanaikaisesti voidaan kierteen puolelta ilmoittaa arvo veden tuumina, ja muoviliitoksen puolelta arvo, joka on annettu määrittelemään tyyppi, joka olisi liitettävä sovittimeen, ja varsin todennäköisesti se on Dn mm: ssä. Tällaiset tapaukset.

Itsenäisen vesihuollon arvojen valinta

Nyt muutama sana siitä, miten lasketaan vesihuollon putken halkaisija. Tarkkoja laskelmia varten käytetään erilaisia ​​menetelmiä: matemaattiset kaavat, joilla on useita vaiheita ja tekniikoita, keskiarvotettujen taulukoiden ja menetelmäkäsikirjojen käyttö, erilaiset ohjelmat ja online-laskimet ovat myös tulleet suosituiksi.

Matemaattinen menetelmä on monimutkainen ja vaatii asianmukaista pätevyyttä, mutta myös insinöörikäsikirjoja ja taulukoita on vaikea käyttää insinööriopistoissa, ja ilman erityistä (tai ainakin teknistä) koulutusta on vaikea ymmärtää.

Online-laskimet ja kaikenlaiset laskentaohjelmat ammattimaisille suunnittelijoille eivät aiheuta muuta kuin hymyä.

Heistä hauska asia on, että heistä sopivat parhaiten sellaiset, että 95%: ssa asuntojen ja yksityisten talojen laskelmista saadaan vakioarvoja, jotka ovat jo tunnettuja, ja vakavien järjestelmien laskemisessa on täysin typerää luottaa tällaiseen ohjelmistoon.

Kiinnitä huomiota! Jos aiot tehdä asunnon sisäisiä johdotuksia tai harjoittaa itsenäistä vesihuoltoa tavalliseen taloon enintään 3 kerrokseen, sinun ei tarvitse tehdä laskelmia.

Ohje on yksinkertainen - käytämme tavallisia yhteisiä arvoja eivätkä vaikeuta elämäämme:

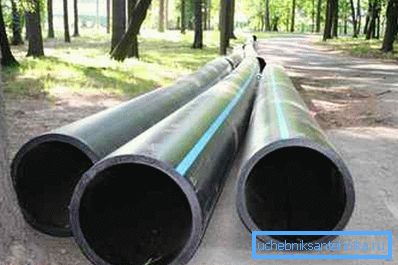

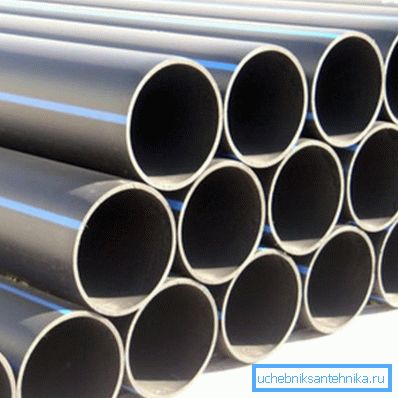

• Ulkolinjan asettamiseksi kaivosta tai kaivosta käytetään Dn = 32 - 50 mm. Koska näihin tarkoituksiin käytetään useimmiten pienpainepolyeteenistä (HDPE) valmistettuja osia, tuuman arvoja ei voida määrittää;

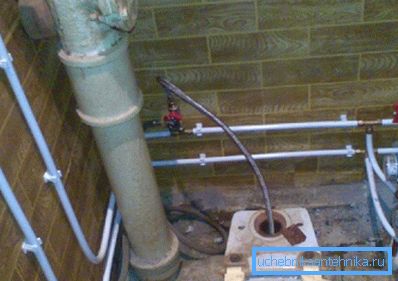

• Sisäiset nousuputket on valmistettu tuuman osista tai DN = 32 mm. Täällä voit käyttää sekä metalli- että muovijärjestelmiä, usein polypropeenia;
• Keittiön, kylpyhuoneen ja wc: n vaakajohdot - Dn = 25 - 16 mm (3/4?, ?? tai 3/8?).

johtopäätös

Itse valinnan ja LVI-järjestelmien asennuksen kannalta on välttämätöntä ymmärtää hyvin alan kokoa ja niiden suhteita. Sinun pitäisi myös pystyä muuntamaan mitat metriikasta tuumajärjestelmään ja tuntemaan useita vakioarvoja ehdollisen passin koolle.

Tässä artikkelissa oleva video auttaa sinua olemaan hämmentynyt aiheessa.
