Vesipaine vesihuollossa: mittayksiköt, normit,

Mikä on veden paine kylmässä tai kuumassa vedessä? Miten painemittaukset tehdään? Onko sen arvoa koskevia sääntelyrajoituksia? Tässä artikkelissa yritämme vastata näihin kysymyksiin, ja samalla opimme laskemaan painehäviön tunnetuilla parametreilla varustetussa vesijärjestelmässä.

yksiköt

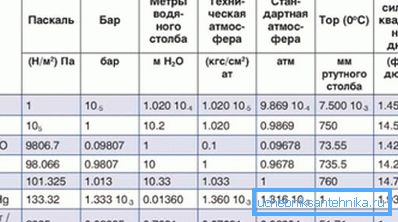

Selvitä ensin, mitkä vesipaineen yksiköt ovat tällä hetkellä käytössä.

ilmapiiri

Tämä yksikkö vastaa ilmakehän painetta merenpinnalla. Tässä on kuitenkin pieni hienovaraisuus: se koskee ilmakehään liittyvää ylipainetta. Sen arvo 0,2 ilmakehän vesijohdossa, jonka painemittari osoittaa, vastaa absoluuttista arvoa 1,2 ilmakehää.

Hyödyllistä: sanan ilmapiiri sijaan käytetään usein vastaavaa konseptia - kgf / cm2. Yksikön fyysinen merkitys on voima, jolla 1 kg: n massa painonopeuden aikana painaa 1 cm2: n alueelle.

Baari

Vanhentunut mittayksikkö, joka on lainattu GHS-mittausjärjestelmästä ennen SI: tä. Riittää, kun tiedämme siitä, että palkki on suunnilleen (tarkkuus noin 2%) yhtä suuri kuin ilmakehä. Veden syöttöjärjestelmässä olevan veden paineen mittaamiseen tarkoitetussa painemittarissa on melko usein kaksi astetta - baareissa ja megapaskeissa.

MPa

Pascal vastaa yhtä newtonia neliömetriä kohti. Koska yhden kilogramman painallus painaa alustalle, jonka voima on 9,8 tonnia, 1 megapascal vastaa noin 9,8 kgf / cm2. Joskus tämä arvo pyöristetään 10: een.

Pään paine

Pään käsite mitattuna metreinä tarkoittaa tietyn ylipainetta vastaavan vesipatsaan korkeutta. Miten selvittää paine manometrin tunnetuissa indikaatioissa kgf / cm2? Se riittää kertomaan ne 10: llä: yksi ylimääräinen ilmakehä voi nostaa vesipatsaan 10 metrillä.

mitat

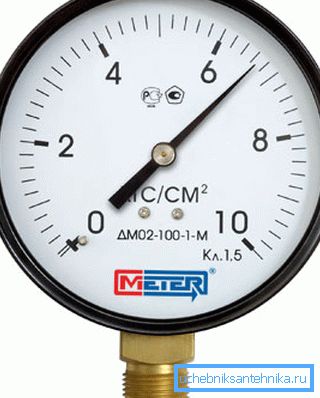

Laite vesijärjestelmän vedenpaineen mittaamiseksi tunnetaan painemittarina. Edullisimpien mittareiden hinta alkaa noin 150-200 ruplaan; Digitaaliset laitteet voivat kuitenkin maksaa yksiköissä ja jopa kymmeniä tuhansia.

Tapa mitata meille kiinnostavia parametrejä omin käsin on erittäin suuri:

1. Laite, joka on rullattu pellavalla tai muulla tiivistysmateriaalilla, ruuvataan säätöventtiiliin..
2. Venttiili avautuu, minkä jälkeen mittaus poistetaan..

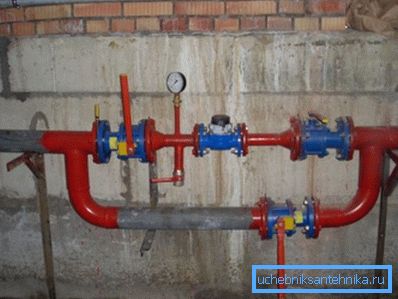

Tarkastusventtiilit mittausten ottamiseksi ovat aina läsnä hissikokoonpanossa (virtaus, paluu ja seos hissin jälkeen) ja vesimittarissa (yleensä ennen mittaria ja sen jälkeen). Jos tarpeen, poista mittaus mielivaltaisesta pisteestä vesijärjestelmässä, on helppo tehdä kiertämällä painemittaria pistokkeen sijasta johonkin nousuputkesta ja käynnistämällä se.

Kuten aina, on useita hienovaraisuuksia.

• Yksityiskohtaisen kuvan saamiseksi vesihuollon järjestelmästä mittaukset on suoritettava vesipumpun huipulla illalla.

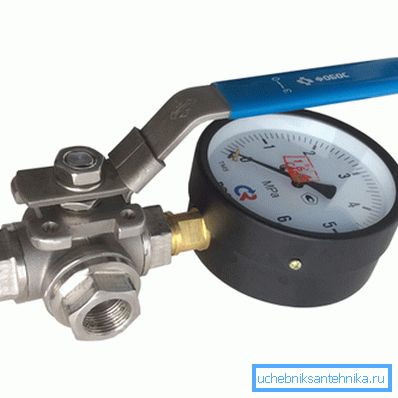

• Laite, joka on jatkuvasti kytketty vesijärjestelmään, usein tarttuu: nuoli on jumissa yhdessä asennossa. Tämän estämiseksi säätöventtiilin sijasta sijoitetaan kolmitieventtiili, jossa on tyhjennysaukko, joka mahdollistaa veden kaatumisen kehostaan ​​mittauksen jälkeen.

• Pysyvästi irrotettavan laitteen messinkiputket kuluvat nopeasti. Yksinkertainen ohje auttaa ratkaisemaan ongelman: toimita manometri teräksisellä jatkojohdolla.

standardit

Tässä ovat vesipaineen normit vesihuollossa, jotka sisältyvät nykyiseen SNiP 2.04.01-85 -järjestelmään.

Koska se on helppo laskea, kaupungin vesihuolto voi yleensä poiketa yläkerroksen arvosta vain 0,25 MPa: lla, mikä vastaa 25 metrin päätä. Korkeammassa rakennuskorkeudessa keskimmäiset pumput olisi asennettava keskimmäisiin kerroksiin.

Käytännössä kuitenkin kaikki tekijälle tutut pumppaamot sijaitsevat talon kellarissa tai erillisessä rakennuksessa. Työskenneltäessä ensimmäisissä kerroksissa purkamispisteissä se voi olla 8 - 9 kgf / cm2.

Käytännössä moottoriteiden ja moottoriteiden tyypilliset painearvot ovat seuraavat:

• Kylmä vesi - 3 - 4 kgf / cm2.
• Lämmin vesi - 3,5 - 6,5 kgf / cm2.

Pudota paine

Kun vesi virtaa putken läpi, paine poistoaukossa on pienempi kuin tuloaukossa.

Lasku määräytyy useiden tekijöiden perusteella:

1. Putken halkaisija.
2. Sen pituus.

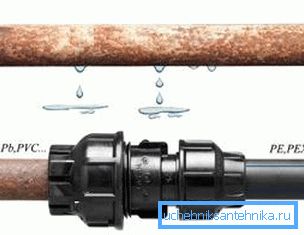

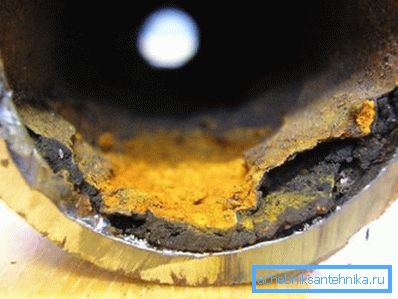

3. Sen seinien karheus.

1. Virtausnopeus siinä.

Laskennassa käytetään kaavaa H = iL (1 + K).

Siinä:

• H - painehäviö metreinä. Sen kääntämiseksi ilmakehään riittää, että saatu arvo jaetaan 10: llä.
• i - hydraulinen kaltevuus, joka määräytyy halkaisijan, putkimateriaalin ja virtausnopeuden mukaan.
• L on putken pituus metreinä.
• K - kerroin juomaveden syöttöjärjestelmille, joiden oletetaan olevan 0,3.

Missä hydraulisen kaltevuuden arvo otetaan? Ns. Shevelev-taulukoissa. Annamme osan niistä, uuden teräsputken todellinen koko on DN15.

1000i on hydraulinen rinne, jonka putken pituus on 1 km. Laskettaessa i: n arvo juoksumittarille riittää jakamaan sen 1000: lla.

Niinpä teräsputkelle DU15 25 metriä pitkä veden virtaus on 0,2 l / s, painehäviö on (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metriä, mikä vastaa eroa paine 1,17 kgf / cm2.

johtopäätös

Toivomme, että ehdotetut tiedot auttavat lukijaa toteuttamaan omia hankkeitaan. Jos haluat lisätietoja siitä, kuinka paljon vedenpainetta vesihuollossa pidetään normaalina, tässä artikkelissa oleva video sallii. Onnea!
