Vesihuolto- ja jätevesijärjestelmien asennus: laskennasta

Mitä materiaaleja voidaan tehdä putkiston ja saniteettitilan asennukseen asunnossa tai yksityisessä talossa? Mikä on putken halkaisija? Mikä on viemäreiden laskun kaltevuus? Artikkelissa yritämme löytää vastauksia näihin ja joihinkin muihin kysymyksiin.

Materiaalien valinta

Ensinnäkin, muistakaamme, mitä vaihtoehtoja moderni markkinat voivat tarjota.

Vesihuoltoon käytetään:

• Musta ja sinkitty teräs.
• Aallotettu ruostumaton teräs.
• Metalli muovi.
• kupari.
• polyeteeni.

Selventää: alhaisen lämmönkestävyyden (korkeintaan 60-70 astetta) vuoksi polyeteeniä käytetään vain kylmällä vedellä.

• Silloitettu polyeteeni. Polymeerin molekyylien väliset yhteydet muuttavat merkittävästi sen fysikaalisia ominaisuuksia: ne voidaan asentaa lämmitys- ja LVI-kuumavesiin.
• polypropeeni.

Niiden valinta on melko epäselvä; Kirjoittaja haluaisi kuitenkin vapaasti suositella aaltopahvia, joka on tarkoitettu keskitetyn kuumavesihuollon ja vahvistetun polypropeenin verkkoihin.

Miksi? Joissakin tapauksissa (äkillisesti auki tai suljettu venttiili, venttiilin poskien putoaminen, ruuviventtiilin venttiilin repeäminen jne.) Kuumavesijärjestelmän nimellispaine, joka on 3,5 - 6,5 kgf / cm2, voi olla lyhytikäinen kasvaa 2-3 kertaa. Hydraulinen sokki aiheuttaa merkittävän osan onnettomuuksista ja asuntojen tulvista.

Useista syistä veden vasaran todennäköisyys on paljon suurempi järjestelmissä, joissa on keskitetty kuumavesihuolto; siksi niiden pitäisi olla turvallisia ja käyttää materiaalia, jolla on huomattava varmuusmarginaali.

Viite: aaltopahvin ruostumattomasta teräksestä Kofulso ilmoitti vastustuskyvyn hydrauliseen paineeseen jopa 60 ilmakehään.

Siinä tapauksessa, että taloon tai huoneistoon toimitetaan vain kylmää vettä, veden vasaran todennäköisyys on häviävän pieni. Jos näin on, voit säästää vettä: polypropeenin hinta on vähintään kolme kertaa pienempi kuin saman pogonatsin ruostumattoman teräksen hinta.

Mikä on väärin muiden materiaalien kanssa:

• Teräs, jossa ei ole korroosionestoa, ruoste ja kerääntyy sisältä kalkkikerrostumilla.
• Galvanointi edellyttää erittäin työvoimavaltaista kokoonpanoa kierteisiin putkien koon säätämisen avulla.

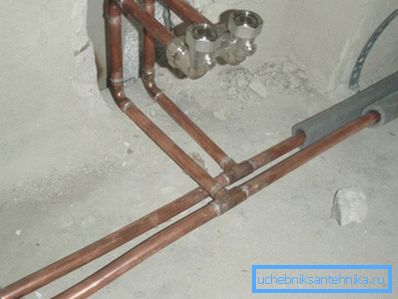

• Kupari on huomattavasti kalliimpaa kuin muut liuokset ilman merkittäviä etuja verrattuna samaan ruostumattomaan teräkseen.

• Ristisilloitettu polyeteeni ei ole kovin esteettinen, ja siinä vaaditaan erittäin kalliita (10 000 ruplaa) laajennusta.
• Metalli-muovi on huomattavasti huonompi kuin ruostumattoman teräksen lujuus ja polypropeeni - hinta.

Millaisia ​​venttiilejä on parempi ostaa? Tässä vastaus on aivan selvä: valinta on palloventtiilit.

Kun ostat niitä, sinun tulee kiinnittää huomiota useisiin asioihin:

1. Käännä vipua ei tarvitse vaatia paljon.
2. Varsi on varustettava mutterilla, joka sallii tiivisteen painamisen.

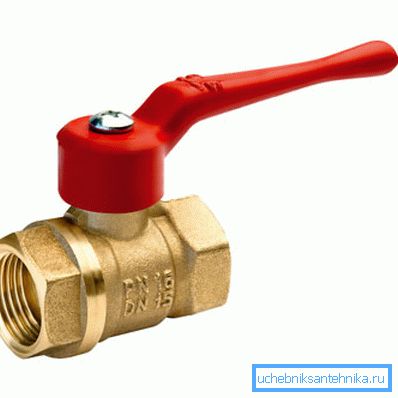

3. On parempi suosia hanoja ilman kromia keltaisella rungolla. Näin varmistetaan, että runkomateriaali on messinkiä, ei silumiinia, joka eroaa siitä erittäin pienessä mekaanisessa lujuudessa.

Mitä käytetään jäteveden materiaalina?

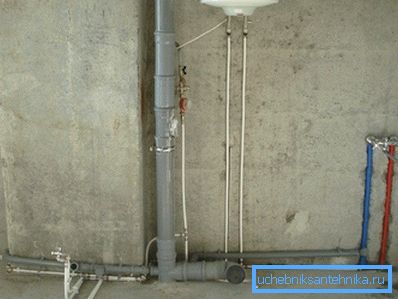

Talon tai huoneiston ympärillä oleviin johdotuksiin - kellonmuotoisia harmaita PVC-putkia, joissa on kumirenkaat. Ne ovat melko vahvoja ja kestäviä melko kohtuullisin kustannuksin.

Mutta kun korottaja korvataan kerrostalossa, kannattaa mieluummin käyttää valurautaa tai ns. Hiljaisia ​​muoviputkia, mukaan lukien kerros tiiviimmän materiaalin materiaalia. He eivät salli valutetun veden ääntä häiritä rauhaa yöllä.

Vedensyötön laskeminen

Mitä tarvitsee laskelmia?

1. Suunniteltu virtaus putken läpi.
2. Sen läpimitta, jonka virtaus valitsee.

1. Paineen lasku siinä. Jos vesijohtolaitteen lopussa paine on alle viisi metriä, on syytä miettiä veden syöttöosuuden lisäämistä.

kulutus

Kotitalouksien saniteettilaitteiden meno- standardit sisältyvät SNiP 2.04.01-85 -standardiin. Annamme osan vastaavasta taulukosta.

Kapteeni-todisteet viittaavat siihen, että joitakin laitteita voidaan käyttää samanaikaisesti (esim. Pesuallas ja pesuallas). Laskelmissa käytetty kokonaiskulutus oli suurin.

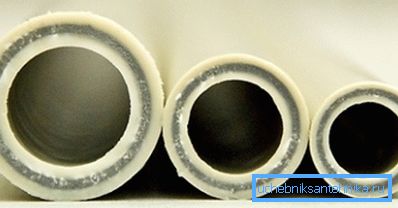

halkaisija

Sen laskemiseen tarvitaan kaksi kaavaa - ympyrän alue ja veden virtaus tunnetun osan läpi tunnetulla virtausnopeudella.

Piirin alue lasketaan S =? R ^ 2, missä on numero? oletetaan olevan 3,1415, ja säde r on puolet putken sisäisestä halkaisijasta.

Vedenkulutus voidaan laskea kaavalla Q = VS. Siinä Q on haluttu arvo, V on veden virtausnopeus, ja S on poikkileikkausalue.

Huomautus: laskutoimitusten helpottamiseksi kaikki laskelmien arvot muunnetaan SI-yksiköiksi - metreiksi, neliömetreiksi ja kuutiometreiksi sekunnissa.

Laskettu virtausnopeus on 1,5 m / s, juomaveden suurin sallittu. Tämän rajan ylittäminen merkitsee hydraulisen kohinaa.

Laske meidän esimerkkinä omin käsin laskea vesihuollon koko, joka toimittaa vettä samanaikaisesti käytetylle kylpyammeelle, wc: lle, jossa on säiliö ja pesuallas.

1. Yllä olevan taulukon mukainen kokonaiskulutus on 0,250 + 0,100 + 0,120 = 0,470 l / s. Laskemme sen uudelleen SI: 0,47 l / s = 0,00047 m3 / s.
2. Kun suurin sallittu virtausnopeus on 1,5 m / s, poikkileikkauspinta-ala lasketaan käyttäen toista kaavaa 0,00047 / 1,5 = 0,000313 m2.
3. Ensimmäistä kaavaa käyttäen laskemme putken sisäosan säteen. Se on 0,0099 metriä eli 9,9 mm.
4. Halkaisija on vastaavasti 9,9 * 2 = 19,8 mm.

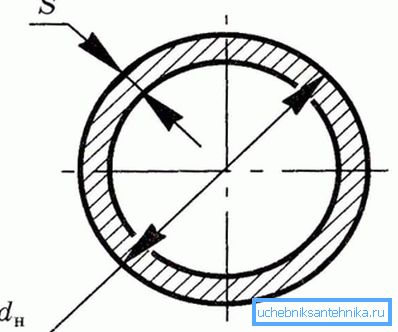

Älä unohda: muovi- ja metalli-muoviputket on merkitty ulkohalkaisijalla, joka yleensä on yksi askel suurempi kuin sisähalkaisija. Polypropeenille vaadittavan koko on 25 mm.

Pudota paine

Tällöin juomaveden laskemista koskeva ohje lasketaan käyttämään kaavaa H = 1,3iL, jossa:

• H on vesipatsaan haluttu pudotus metreinä.
• L on putken pituus.
• i on sen hydraulinen kaltevuus.

Mikä on hydraulinen harhaa ja mistä sen arvo saadaan?

Tämä on sen vastuksen nimi, jota putkilinjalla on virtauksen läpi. Se riippuu putkimateriaalista, sen halkaisijasta ja virtausnopeudesta.

Kaikkien juoksevien materiaalien ja kokojen arvot löytyvät ns. Shevelev-taulukoista. Ne osoittavat 1000i - hydraulisen kaltevuuden arvon 1000 metrin putkelle. Jotta voisimme saada i-arvon, joka on korvattu kaavassamme, 1000i: n tulisi olla melko ennustettavissa jaettuna 1000: lla.

Lasketaan vesihuollon painehäviö, jonka sisähalkaisija on 20 mm, määrittelemällä pari lisätuloa:

• Putkimateriaali - polypropeeni.
• Sen pituus on 12 metriä.

Arvoksi 1000i meidän on viitattava hakemistoon. Esitämme asiaa koskevan osan vastaavasta taulukosta:

Virtausnopeudella 1,49 m / s, joka on lähimpänä suurinta sallittua arvoa, 1000i on vastaavasti 221,8; i, vastaavasti 221,8 / 1000 = 0,2218.

Korvataan tämä arvo yhdessä putken pituuden kanssa kaavassa: 0,2218 * 12 * 1,3 = 3,46 metriä. Pienin sallittu paine, joka on 5 metriä putkijohdon päässä, on vain pää, jonka tulo on 8,46 m (mikä vastaa 0,846 kgf / cm2: n painetta). Koska veden syöttöjohdon todellinen paine on yleensä vähintään 2,5 - 3,5 kgf / cm2, putken halkaisija on varsin riittävä.

Jäteveden sijoittaminen

Viemärien halkaisijan valinta on yksinkertaisin sääntö: yksittäisten nielujen, nielujen ja suihkun ulostulot asetetaan 50 mm: n putkella; kahden ja useamman laitteen viemärit yhdistävät osat ja sivukonttorit WC-kulhoihin ovat kooltaan 110 mm.

Kaltevuus on 3,5 cm metriä kohden 50 mm ja 2 cm 110 mm. Vastakkaiset rinteet eivät ole hyväksyttäviä: jokaisesta niistä tulee paikka, jossa rasva ja suspensiot kertyvät jatkuvasti, ja pitkällä aikavälillä tukkeutumispaikka.

Jäteputken kiinnityspisteiden välinen etäisyys on 10 kertaa sen halkaisija.

Putken leikkaaminen paikalleen on kätevintä hiomakoneella, jossa on mikä tahansa leikkuulevy. On parempi tehdä töitä ulkona tai suojelemalla hengityselimiä sideharsoilla: se ei todellakaan kannata hengittää muovipölyä.

Rei'itys poistetaan putken ulkosivulta, joka on leikattu paikalle terävällä veitsellä.

Vähennä telakointityön tarvetta tavalliselle saippualle.

Ne voivat hieroa sekä kumitiivistettä että putken päätä viistettyinä.

• Ratruby on aina suuntautunut jätevirtauksen suuntaan.
• Kääntyy paremmin suorittamaan yhtä 90 asteen aluetta ja kaksi 45 astetta. Tällöin puhdistuksessa on paljon vähemmän ongelmia tukkeutumisen yhteydessä.
• Samasta syystä, pitkillä osuuksilla ja käänteillä kannattaa säätää pistokkeita.

Vesihuollon kokoonpano

Ruostumaton teräs

Tässä tapauksessa vesiputkien asennus suoritetaan yksinkertaisimmilla silikonirenkaan tiivisteillä. Työkalu - kaksi avattavaa tai säädettävää avainta. Putken pienin kääntösäde on yhtä suuri kuin sen halkaisija, niin että liitosten lukumäärä on minimaalinen.

Muovi- tai metallipuristimia käytetään putken kiinnittämiseen seiniin; kiinnityspisteiden välinen etäisyys ei saa olla enempää kuin metri.

polypropeeni

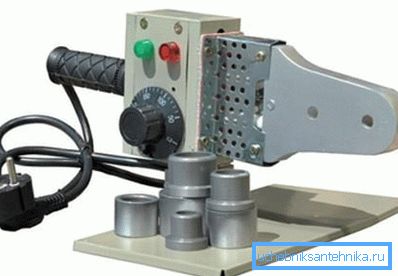

Polypropeenista valmistettujen vesiputkien asennus suoritetaan matalan lämpötilan juottimella, jossa on joukko suuttimia eri halkaisijoille.

Putkien kytkemiseksi käytetyt valukappaleet samasta polypropeenista.

Juotosprosessi näyttää tältä:

1. Juotin on varustettu sopivan kokoisella suuttimella putkelle ja lämmittää 240 - 260 ° C: een.
2. Putki ja liittimen pistoke yhdistetään suuttimeen muutaman sekunnin ajan, minkä jälkeen putki työnnetään liittimeen ja pidetään jonkin aikaa.

Putkien lämmityksen, kiinnityksen ja jäähdytyksen kesto vahvan yhteyden saamiseksi riippuu niiden koosta:

Kuten aina, on useita hienovaraisuuksia:

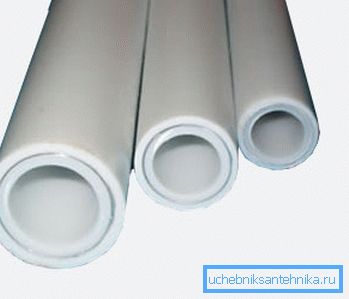

• Alumiinivahvisteisissa putkissa kalvo on poistettava hitsauskentästä. Tämä työ suoritetaan ravistimella (ulkoisella vahvikkeella) tai päinvastaisella työkalulla (vahvistuskerros seinän keskellä).
• Putki ja liitos yhdistyvät tiukasti eteenpäin liikkumalla ilman pyörimistä. Muussa tapauksessa sulanut muovi aalto heikentää liitosta.

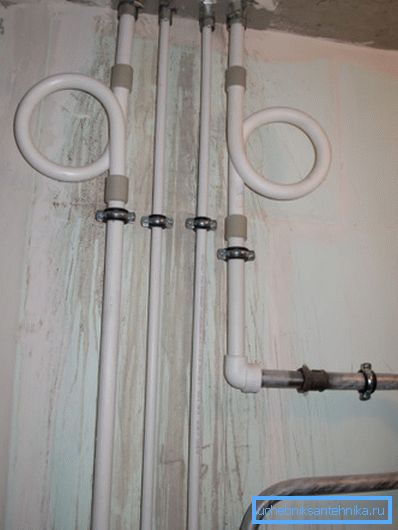

• Pitkät suorat polypropeenin osat kuumassa vedessä toimitetaan laajennusliittimillä - U-muotoisia tai renkaan taivutuksia.

• Kiristimet eivät saa estää putkea pidentämästä lämmityksen aikana.

johtopäätös

Toivomme, että onnistuimme auttamaan lukijaa materiaalien valinnassa ja omien projektien toteuttamisessa. Tämän artikkelin videossa voit tavallisesti löytää lisätietoja. Onnea!
