Vesihuolto hyvin monista vaihtoehdoista, valitse

Vesihuoltojärjestelmien toteuttaminen vaatii paljon kokemusta ja ammattitaitoa - porauspaikan valinnasta putkilinjoihin talossa. Älä unohda, että myös sähköinen hallinto- ja valvontajärjestelmä häiritsee asiaa, mikä vaikeuttaa merkittävästi järjestelmiä ja niiden toteutusta.

On myös tarpeen säätää kaikenlaisia ​​suojamekanismeja hätätilanteissa, eikä tässä ole kokemusta, paljon vähemmän tekemistä.

Edellyttää ammatillista lähestymistapaa

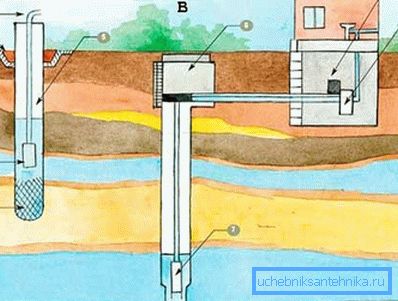

Yleinen vedenjakojärjestelmä ei ole kovin riippuvainen hyvin käytetyn - "hiekalla" (vasemmalla - A) tai "kalkkikivellä" (oikea - B) tyypistä - ja se on esitetty kuvassa "A":

• 1 - siivilä kaivon pohjassa olevaan kaivoon, se ei vapauta tarpeesta asentaa taloon koko erikoissuodattimien järjestelmä;
• 2 - uppopumppu;
• 3 - savi lukkiutuu sokealla alueella - suojaa sekä sula- että sade-vedeltä ja vedestä, joka on uutettu kaivosta ensimmäisen, pää- ja myöhemmän, ennaltaehkäisevän, pumppauksen seurauksena;
• 4 - ns. Putkilinja-gander, ”hyvin hiekkaan” ylemmän ulostulon erottuva piirre;
• 5 - kotelo;
• 6 - kaisson-kammio, joka on jo syvä ”hyvin kalkkikiven” ominaisuus paineen tasaamiseksi;
• 7 - pumppu, jos kuoppa on arteesinen korkea paine, niin pumppu voidaan jättää huomiotta, mutta yleensä vain ensimmäistä kertaa kaivon käytöstä;
• 8 - automaattinen ohjausjärjestelmä ylikuormitussuojareleellä;
• 9 - hydraulinen akkumulaattori - jokaisen vesihuollon välttämätön osa kaivosta.

Tuuletusaukko

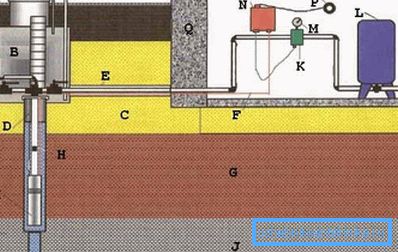

”B” -kuvassa on hyvin samankaltainen, mutta samaan aikaan täydellisempi vesihuollon suunnitelma yksittäiselle talolle - tässä käytetään ilmastointilaitetta kaukalosta..

Huomaa, että tämä järjestelmä käyttää pohjimmiltaan tärkeää vedenpoistoa putkilinjan ulkopuolella talon ulkopuolella suoraan kaukalosta:

• A - lattiakaapin ilmanvaihto;
• B - caisson;
• C - hiekkakerros;
• D - kaikkien kaivoon laskettujen laitteiden turvakaapeli, siitä on mahdotonta unohtaa;
• E - pääputken suojakotelo taloon;
• F - sähkökaapeli pumpun ohjaukseen;

• G - savikerros;
• H - takaiskuventtiili;
• I-pumppu, huomaamme, että suodatin on tässä järjestelmässä vedetty ylös, on sallittua, jos kaivo pumpattiin hyvin aluksi;
• J on kalkkikivi;
• K-painekytkin on pakollinen suojamekanismi, joka voidaan kytkeä vedenpoistokanavaan talon ulkopuolella, jos hätäpaine kasvaa;
• L - kalvotankki, yleensä kodin olosuhteissa, säiliö riittää 60 - 70 litraan;
• M - manometri;
• N - ohjauspaneeli;
• P - normaali, vakio kodin virtalähde 220 V ja 50 Hz.

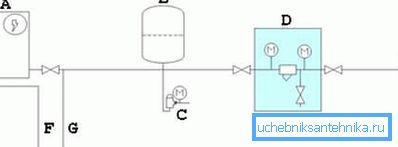

Piirikaavio

Järjestelmän pääkomponenttien virtalähde on seuraava:

• A - kattila tai muu sähkölaite veden lämmittämiseksi kaivosta;
• B - 40-50 litran vesisäiliö, vaikka sen kapasiteetti on jokaisen mieltymyksen asia;
• C - suojarele räjähdyspaineita vastaan ​​molempiin suuntiin, kun paine laskee jyrkästi tai jyrkästi ja kasvaa merkittävästi;

• D-suodatin - järjestelmään lisätään yleensä useita suodattimia, jotka ovat usein erikoisluonteisia (rautaa, kovaa vettä varten);
• E - osa piiristä suoraan kaivosta;
• F - lämmitetyn veden poistoaukko;
• G - kylmän veden ulostulo.

Toteutukset - yksi tavoite, tapoja saavuttaa erilaisia

Tarkastellaanpa useita järjestelmiä vesihuollon toteuttamiseksi kaivosta taloon, jotka eroavat erittäin hyödyllisten erityislaitteiden käytöstä. Suosittelemme, että kiinnität huomiota näihin vivahteisiin.

Suoja veden häviämistä vastaan

Tällainen suojelu on yksi kiireellisimmistä tehtävistä, jotka koskevat veden toimittamista maalaistalolle..

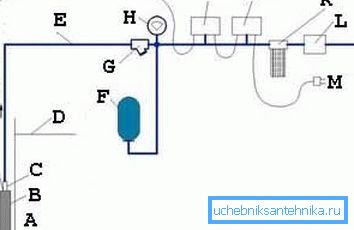

Tapa toteuttaa se seuraavassa kaaviossa:

• A - No, huomaa, että järjestelmä ei riipu hyvin tyypistä - täydellisestä - epätäydellisestä, hiekasta - kalkkikivestä, vapaasta virtauskerroksesta - paineesta;
• B - uppopumppu;
• C - paluuventtiili - huomaa releeseen menevän erittäin tärkeän johdon, joka tarjoaa välittömän suojan ilman vettä, vaikka ilman paineen ja veden läsnäolon analysointia ylhäällä olevissa putkissa;
• D - maanpinnan taso;
• E - putki;
• F - hydroakku;

• G - karkea suodatin, sitä kutsutaan myös mudasäiliöksi, joka on järjestelmän hämärä elementti, joka on usein poistettava huoltoa varten;
• H - manometri;
• I - painekytkin;
• J - kuivakäynnistysrele - tämä on tämän toteutuksen erottuva piirre;
• K - toinen suodatin, jossa on vaihdettavat patruunat;

• L - paineenalennin;
• M - vakiovirtalähde 220/50;

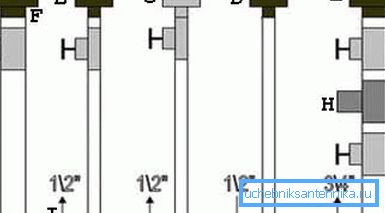

• N - kuluttajat saniteettitilojen ja pesukoneiden muodossa; Yksi merkittävimmistä kuluttajista on kaasukattila, joka voidaan liittää seuraavasti:

• A - lämmitys;
• B - vesihuolto;
• C - kaasun toimitus;
• D - käänteinen vesikanava;
• E - lämmitysjärjestelmän paluukanava;
• F - amerikkalainen tyyppi mutteri;
• G - palloventtiili;
• H on suodatin, yleensä karkea puhtaampi;
• I - nuolet osoittavat nykyisen väliaineen suunnan, numerot - suositellut putkilinjan halkaisijat.

Lämmitys ja vedeneristys

Silloin kun on kyse kaivon kanssa työskentelystä, emme saa missään tapauksessa unohtaa alhaisia ​​lämpötiloja ja suurta todennäköisyyttä, että putket jäävät. Tästä syystä tarvitaan vedenpitävyys ja eristys (kuvassa "B" molemmat tehtävät ratkaistaan ​​kanisterilla - E).

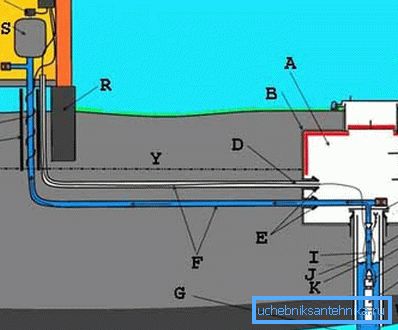

Järjestelmä, jossa lämpenemisen tehtävä on eturintamassa, voi olla:

• A - kotelo;
• B - vedeneristys;

Hyvä neuvonta! Vedeneristystä luotaessamme suosittelemme noudattamaan "kultaista" sääntöä - sen pitäisi koostua useista kerroksista. Esimerkiksi alemmassa kerroksessa on eristävä kipsi, sitten tuuletettu kerros, sitten polyeteeni. Muista peittää polyeteeni yhdessä kappaleessa. Jos tämä ei ole mahdollista, kytke naapurilevyjen reunat vedenkestävällä nauhalla molemmille puolille.

• C - eristys, yleensä kosteutta kestävien vaahtolevyjen muodossa;
• D - sähkökaapeli suojakotelossa;
• E-tiivisteet, järjestelmän on oltava erittäin tiukka;
• F - putkistot;
• G - aukko aukeaa vedelle;
• H - tiivistyssuojus;
• I - sisäinen vesihissiputki;
• J - turvakaapeli;
• K - vesihissin taso kaivossa;

• L - metallikotelo;
• M - myös kotelo on valmistettu metallista, mutta usein käytetään myös muovia;
• N - takaiskuventtiili;
• O - upotettava pumppu;

Hyvä neuvonta! Upotettavat pumput ovat hyviä ensimmäisellä kaivolla. Tulevaisuudessa suosittelemme harkitsemaan mahdollisuutta asentaa tehokkaampi pintapumppu. Sen suorituskyky on paljon suurempi, ja huolto on paljon helpompaa. Yksi haittapuoli on hinta, joka on huomattavasti korkeampi kuin uppopumppujen hinta.

• P - eristys;
• Q - sähkölämmitysjärjestelmä - tässä käytetään kattavaa suojaa jäätymiseltä;
• R - rakennuksen perusta;
• S - hydraulinen akku;
• T-painekytkin;
• V - elektroninen ohjauspaneeli;
• U - veden poistoaukko veden kulutuslaitteeseen talossa;

• W - savikerros;
• X on kalkkikivi;
• Y - maaperän jäätymisen taso - tämä taso on määritettävä kaivon porauskohteen analysointi- ja valintaprosessissa;
• Z - tuuletettu maanalainen, ja toinen etu tällaisen perustan luomisesta.

Kiinnitä huomiota talon kuluttajiin

No, nyt, että sen vuoksi kaikki hälytys ja kääntyivät - kuluttajat vedestä kaivettiin.

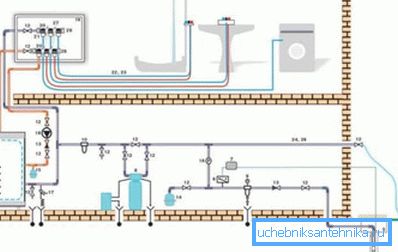

Suosittelemme tätä järjestelmää tärkeimpänä, kun vesihuollon muodostaminen kaivosta:

• 1, 2, 3, 4, 5 - ulkoiset elementit: pumppu, kytkentä, kaapeli, vakuutus, kuoppa;
• 6 - painekytkin;
• 7 - elektroninen ohjauspaneeli;
• 8 - vedenpehmennin;
• 9 - suodatin, suosittelemme kiinnittämään huomiota laitteisiin, joissa on takapesu;
• 10 - yksi suodatin, hieno puhdistus vaihdettavissa olevilla patruunoilla;
• 11 - kattila;
• 12 - vesihana;
• 13 - takaiskuventtiili;

• 14 - vesiakku, joka on suunniteltu 10 bar: n paineeseen, jonka tilavuus on 50 litraa;
• 15 - hydroakku, mutta jo 25 litraa samalla paineella;
• 16 - painemittari;
• 17 - kattilan turvajärjestelmä;
• 18 - sisäinen pumppu;
• 19 - jakelukaappi;
• 20 - keräilijä;
• 21 - yhteys;
• 22 - putki, annetussa kaaviossa 16, 2;
• 23 - aallotettu suojakansi;
• 24 - kupariputki, jonka halkaisija on 22 mm;
• 25 - myös kupariputki, mutta halkaisija - 18 mm;
• 26 - lämmöneristys;
• 27 - suluissa;
• 28 - keräimen korkki.

Erityisesti menee syvälle

Vesihuollon järjestämisessä on tarpeen suorittaa kaikki kaivon työ, joka määrittää kaiken menestyksen tulevaisuudessa.

Laitteiden asettelu maan alla on yksinkertainen:

• A - hyvin, kotelo;
• B - pumppu;
• C - takaiskuventtiili;
• D - vakuutuskaapeli;
• E - kärki;

• F - ohjausjärjestelmän ohjausjohto;
• G - matalapaineputki;
• H on matalan paineen liitäntäkulma;
• I - putki;
• J - pähkinä - amerikkalainen;
• K - meni putkilinjaan metallista muovista kuluttajille.

Kaisson-kammion läsnäolo ei ole tarpeen, kun kaivoa asennetaan, mutta kammio on erittäin toivottavaa, jos vesi tulee alhaalta paineen alaisena.

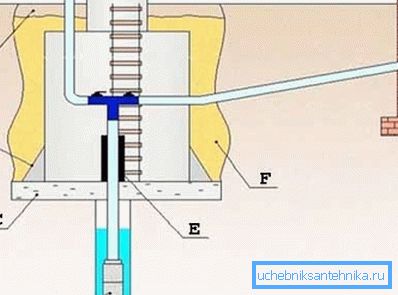

Suosittelemme, että suoritat kaavekammion ilmanvaihtoa ja tyhjennystä hätäpoistoa veden ulkopuolelle talon sähköjärjestelmän ulkopuolella:

• A - maaperän täyttäminen, lisäksi suosittelemme, että teet tehokkaan savilinnan, joka suojaa sulatettua ja sadevettä putoamasta.
• B - sidontakaapelit;
• C - betonityyny;

• D - pumppu;
• E - vedeneristys;
• F - kammion hiekkapuhallus, suositeltu hiekan ja sementin suhde on 5 - 1.

tulokset

Kysymys siitä, miten vettä voidaan tehdä maasta hyvin, sisältää useamman kuin yhden ratkaisun, mutta usein vain yksi niistä täyttää tietyt käyttöolosuhteet.

On tarpeen ottaa huomioon monia vivahteita, joista jotkut on otettava huomioon koko talon suunnitteluvaiheessa.

• Näin ollen ensinnäkin opetus edellyttää yksityiskohtaisen suunnitelman laatimista veden toimittamiseksi talolle esikaupunkialueiden suunnitteluvaiheessa.
• Toiseksi, on hyvin vaikeaa selviytyä kokeneesta integroidusta rakentajien joukosta tekemään kaiken työn avaimet käteen -periaatteella.

Tämä kuitenkin vakuuttaa sinut ja lisää videota tässä artikkelissa, jota suosittelemme katsomaan useammin kuin kerran.
