Vesi talossa kaivosta omin käsin: paineen luominen, kuljetus

Tämän artikkelin aiheena on toimittaa vettä kaivosta. Tulemme selvittämään, minkä paineen pitäisi luoda pumppu; mitkä pumput ovat parempana työhön kaivossa ja miten ne liitetään talon vesijärjestelmään. Lisäksi kosketamme hyvin utelias konseptia - ilmastointijärjestelmää, joka käyttää hyvin vettä huoneen jäähdyttämiseen.

Pään paine

On selvää, että kaivosta peräisin oleva vesi on varustettava liiallisella paineella.

Tähän on ainakin kaksi syytä.

1. Veden on voitettava putkien ja liitosten hydraulinen vastus, joka liittyy väistämättömään paineen laskuun.

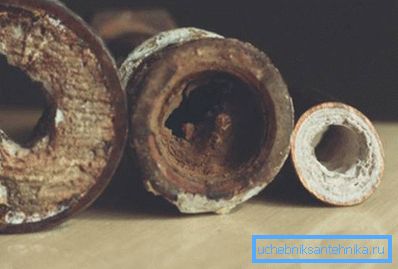

Muuten: kaikentyyppisillä muovi- ja muoviputkilla on paljon alhaisempi hydraulinen vastus kuin teräksellä (mukaan lukien galvanointi). Mustan teräksen tapauksessa putkien ominaisuudet pienenevät huomattavasti käytön aikana, kun vesistöissä on korroosiota ja kalkkikerrostumia.

1. WC-kulhojen hanojen ja liitososien normaaliin toimintaan tarvitaan liiallista painetta. Jos vesi virtaa modernin säiliön tuloventtiiliin painovoiman avulla, se ei yksinkertaisesti avaudu. Vanhat kotisäiliöt voivat kuitenkin toimia ilman liiallista painetta.

Joten, mitä painetta pitäisi luoda pumppu?

laskelma

Laskentajärjestys on melko yksinkertainen.

• Kaivon syvyys otetaan pohjaksi. Jos jostain syystä sitä ei ole dokumentoitu, se on helppo mitata köyden kuormituksen avulla. Huomaa: pumppu on yleensä ripustettu vähintään metrin etäisyydelle pohjasta, joka suojaa sitä putoamasta juoksupyörän lietteeseen ja hiekkaan.
• Kaivon syvyyteen lisätään 30 metriä ylipainetta metreinä. Näin taataan, että annamme tarvittavan paineen kaikkiin LVI-laitteisiin.
• Tulosta korotetaan edelleen 10 prosenttia kompensoimalla laskentatappioita liittimissä, putkilinjojen kierroksissa jne.

Selvitetään, mitä pumpun pään pitäisi olla 70 metrin hyvin: (70 + 30) x1,1 = 110 metriä.

Lasketun arvon ylittäminen ei ole sen arvoista kahdesta syystä.

1. Tämä aiheuttaa energiahukkaa.
2. Liiallinen paine vaarantaa vesijärjestelmän eheyden, ennen kaikkea joustavat liitokset sekoittimiin ja säiliöihin.

Pumpun valinta

Minkälainen pumppu kuljettaa vettä kaivosta taloon? Mitkä ovat valintaperusteet?

Nykyaikaisilla markkinoilla on useita kaivopumppujen malleja.

Listaa ne keskeisillä toiminnallisilla ominaisuuksilla.

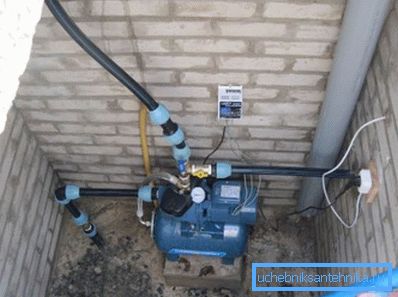

• Ulko- (pinnan) asennukseen tarkoitetut laitteet ovat helposti korjattavissa ja huollettavia, toisin kuin kaikki sukellukset; niiden ongelma on, että nämä tuotteet voivat toimia vain silloin, kun etäisyys pinnasta veden peiliin on enintään 10 metriä.

• Pyöritä pumppuja suhteellisen halpa; kuitenkin johtuen siitä, että juoksupyörän ja kotelon väliin jää välys (millimetrin murto-osassa), ne ovat erittäin herkkiä epäpuhtauksille. Kun suspendoituneen aineen pitoisuus on yli 30 grammaa kuutiometriä kohden, on parempi käyttää muita liuoksia.
• ruuvi - päinvastoin ne pystyvät kuljettamaan sellua, jonka hiekkapitoisuus on jopa 50%. Tämän vaatimattomuuden hinta on alhainen tuottavuus ja tehokkuus, joka ei ylitä 70% parhaista malleista.
• Kalvopumput erittäin edullinen ja pystyy luomaan suhteellisen kunnon paineen. Niiden pääasiallinen haitta on se, että kalvot kuluvat mekaanisesti käytön aikana: laitteen käyttöikä korjausten välillä ei ole yli 2 vuotta.

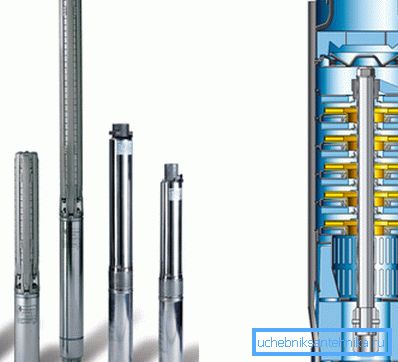

• Lopuksi keskipakopumppu - Tämä on vorteksin ajatuksen jatkokehitys. Paine syntyy portaittain useilla juoksupyörillä. Niiden ja rungon välisen suuren aukon vuoksi sallitaan jopa 150 g / m3 suspendoituneet kiintoaineet, joiden hiukkaskoko on enintään 2 mm. Tämäntyyppiset laitteet pystyvät tuottamaan jopa 250 metrin ja sitä korkeamman paineen.

Mitä muuta sinun pitäisi kiinnittää huomatessasi laitetta, joka antaa vettä kaivosta taloon?

Suorituskyvyn tulisi ideaalisesti ylittää perheen huippukulutus, mutta olla pienempi kuin kaivon virtausnopeus. Toinen vaatimus johtuu siitä, että kuivaajo (työ veden puuttuessa) on pumpun mekaanikon tärkein vihollinen: vesi tarjoaa moottorin jäähdytyksen.

Viite: 3-4 hengen perheelle tehdään yleensä pumppu, jonka kapasiteetti on 30-50 litraa minuutissa. Jos vettä käytetään kaivosta kasteluun, suunnittelukapasiteetti kaksinkertaistuu.

Pumpun halkaisijan on vastattava kaivon halkaisijaa. Liian suuri etäisyys kotelon ja kotelon seinämien välillä pahentaa sähkömoottorin jäähdytystä; vapauden puute aiheuttaa ongelmia laskettaessa ja nostettaessa laitetta korjausta tai vaihtoa varten. Useimmissa tapauksissa käytetään pumppua, jonka halkaisija on 4 tuumaa (tuuma on 2,54 cm) ja koteloa, jonka halkaisija on 125 mm.

On parempi kiinnittää huomiota merkittäviin valmistajiin (Wilo, Grundfos, Pedrolo ja heidän ilkinsä). Ohje liittyy merkkituotteiden korkeampaan vikatoleranssiin ja tunnettujen kehittyneiden palvelukeskusten verkkoihin.

merkintä

Mikä on todellinen vesihuolto taloon kaivosta?

Tällöin käytetään tavallista polyetyleeniputkea. Tarkemmin sanottuna sen materiaali on HDPE (matalapainepolyeteeni on huomattavasti vahvempi kuin halvempi LDPE). Halkaisija vastaa pumpun suuttimen halkaisijaa; kiinnitystapa suuttimen puristusliittimeen.

Tärkeintä sinun on kiinnitettävä huomiota, kun teet merkinnän omin käsin: vesihuolto talolta kaivosta suoritetaan maanpinnan jäädytystason alapuolella. Tällöin taataan, etteivät putki jäätyisi kylmän sään huippuun.

Mitä tehdä, jos on mahdotonta kaivaa halutun syvyyden kaivaa (kivinen maaperä, ikuinen luonto jne.)?

• Tulo on eristetty. Tätä varten voit käyttää vaahtomuovia tai polyuretaanikuoreja, kääri putki polyeteenivaahtoon tai koota laatikko, joka on peitetty savipinnalla: eristystyypin valinta on oman harkintasi mukaan.

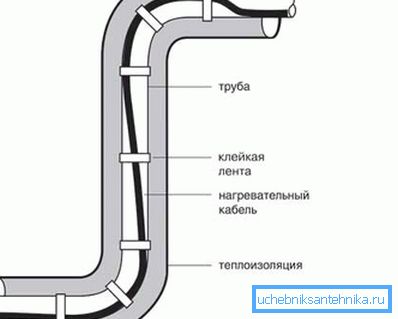

• Eristyksen sisällä on itsesäätyvä lämmityskaapeli, joka ei anna veden jäätyä myös ilman vedenpoistoa. Kaapeli on kiinnitetty putkeen nauhalla, teipillä tai kiinnikkeillä.

Erityistapaus

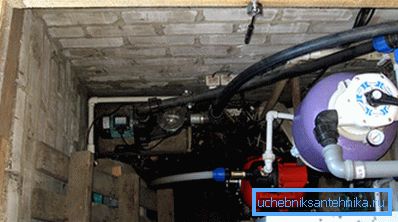

Ovatko edut veden suorituskyvyn kannalta hyvin talossa?

Tällaista päätöstä voidaan vastustaa ja sitä vastaan.

• Pakastustulon todennäköisyys on nolla. Eristetyn rakenteen kellarissa lämpötila ei laske nollan alapuolelle, myös vakavimmissa pakkasissa. Lisäksi se pysyy vakaana, vaikka taloa ei ole lämmitetty: maaperällä, kuten muistamme, on jatkuvasti positiivinen lämpötila, mutta kylmästä ilmassa, meidän tapauksessa, se on lämpöeristetty seinillä.
• Voit unohtaa kaivaa kaivoksen.

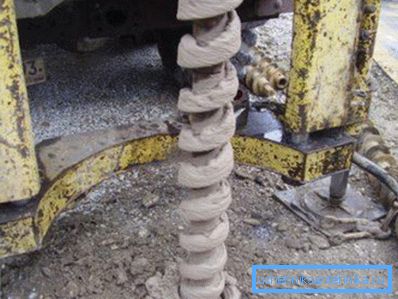

• Sen lisäksi, että samalla tasolla vesikerroksesta, kaivoskaivosta porattu poranterä on hieman lyhyempi, mikä säästää tietyn määrän porausoperaatioita.

Jotkut edut, eikö olekin?

Valitettavasti ei. Sauva on, että kun porausaukko on muotoiltu, pumppu putoaa tai kotelo on vaurioitunut, korjaustyöt usein putoavat porauksen tunkeutumiseen uudelleen. Kuten ymmärrät, asuinrakennuksen kellarissa tämä on mahdotonta.

Muuten: on yleensä suositeltavaa porata vähintään kolme metriä talon seinistä. Rajoitus liittyy säätiön upotuksen todennäköisyyteen näytteenoton yhteydessä sen vieressä.

Ilmastointi

Onko mahdollista järjestää talon jäähdytys kaivosta vedellä?

Esitämme useita ratkaisuja, joiden monimutkaisuus ja tehokkuus vaihtelevat lyhyen arvioinnin avulla.

Lämpöpumppu

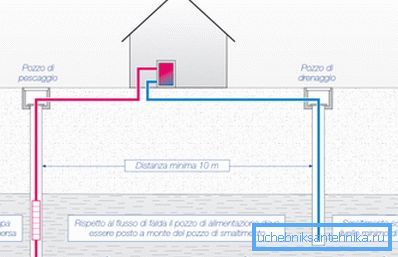

Piiri käyttää vesi-ilma-lämpöpumppua. Sen lämmönvaihdin siirtää ylimääräistä energiaa veteen, joka otetaan yhdestä hyvin ja sulautuu toiseen. Lämpöpumppua voidaan käyttää sekä kesän huonekalujen että talvilämmityslaitteen vakaan pohjaveden lämpötilan vuoksi vuoden ympäri.

Ratkaisu on hyvin käytännöllinen ja yleismaailmallinen, mutta sen puutteet on kirjoitettava alas:

• Korkeat kustannukset. Lämpöpumppu maksaa 150-200 tuhatta ruplaa; toinen hyvin ei myöskään halua omistajalle edullisia hintoja.
• Korkeat hyvin virtausvaatimukset. 14 kWh: n lämmön siirtämiseksi sinun täytyy lämmittää kolme kuutiometriä vettä kolmella asteella. Toistaiseksi tunnissa ei jokainen maanalainen pohjakerros anna pois.

Fancoil vesihuollossa

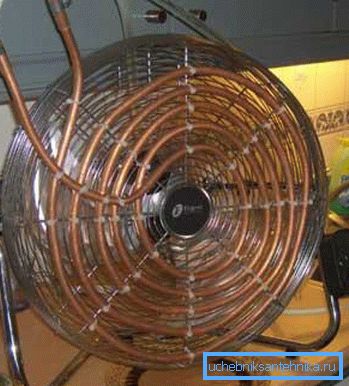

Verrattain halvempi ratkaisu on avata kylmän veden syöttöjärjestelmä puhallinkelalla (lämmönvaihdin, jossa on pakotettu ilmavirta). Miksi ne? Ilmavirran avulla voit lisätä lämmönsiirtoa kiinteällä jäähdyttimen alueella.

Vihje: Puhaltimen roolissa käytetään usein vanhaa sisäyksikön ilmastointilaitetta. Muun muassa sen käyttö tässä laadussa yksinkertaistaa kondensaatin poistamista: kaikki tarvittavat kotelon putket ja aukot ovat jo olemassa.

Miksi tällainen järjestelmä ei yksinkertaisuudesta huolimatta ole kovin suosittu? Naurettavan tehokkuuden takia. Kun kohtuullinen kulutus on kylmällä vedellä, huoneesta ilmaan tulevan lämmön määrä on noin kilowattituntia päivässä.

Kiertopiiri

Paljon järkevämpi ratkaisu on tehdä piiri, jossa on kiertävä tuulettimen kela.

• Lämmönvaihdin asetetaan pumpun yläpuolelle. On toivottavaa - kupari, jolla on usein evät: näin varmistamme mahdollisimman tehokkaan tehokkuuden pienimmän koon. Usein se on kuitenkin yksinkertaisesti U-muotoinen polyeteeniputki.
• Lämmönvaihdin on kytketty puhallinkelaan linjaparin avulla (yleensä samasta polyeteeniputkesta).
• Lankat rikkoutuvat kiertovesipumpun, turvaryhmän (painemittari, paisuntasäiliö ja turvaventtiili) ja venttiilin avulla.

40-metrisen kaivon jäähdytysteho voi olla 1,5-2,5 kilowattia. Tällöin virrankulutus on pienempi kuin taloudellisin ilmastointilaite - 60-75 wattia.

johtopäätös

Kuten aina, lukija löytää lisää materiaalia tässä artikkelissa olevasta videosta. Onnea!
