Vesi ja jäteveden suunnittelu: sääntelyvaatimukset ja

Minkälaisten säädösten mukaan vesi- ja viemärisuunnittelu toteutetaan? Miten arvioidaan vaadittu putken halkaisija? Onko vaikeaa laskea painehäviö putkilinjassa, jossa on tunnettuja parametreja? Mikä on viemäriviemäröinti? Artikkelissa yritämme löytää vastauksia näihin ja joihinkin muihin kysymyksiin.

Sääntelyasiakirjat

Mitä vesihuollon ja viemäriverkkojen suunnitteluun tarkoitettua SNiP-laitetta on voimassa?

Seuraavat asiakirjat tarjoavat suunnittelijalle suurimman arvon:

• SNiP 2.04.02-84, joka säätää ulkoisen vesihuollon rakentamista.
• SNiP 2.04.03-85, joka on tarkoitettu ulkotilojen rakentamiseen.
• SNiP 2.04.01-85, joka sisältää vaatimukset sisäisille vesihuolto- ja viemäriverkkoille.

Hyödyllistä: muoviputkista valmistettujen vesiputkien ja jätevesien suunnittelua ja asennusta koskevat erityisohjeet sisältyvät lisäksi rakennuskoodeihin СН 478-80.

Tarkastellaan lueteltujen asiakirjojen keskeisiä vaatimuksia.

SNiP 2.04.02-84

Ulkoisen vesihuollon hankkeen keskimääräinen päivittäinen veden kulutus henkeä kohti olisi vastattava seuraavaa taulukkoa:

Vedenkulutus kasvien kasteluun, karjanhoitoon, siipikarjaan jne. toimialojen standardien mukaisesti.

Vesijohdon minimi vapaa paine, joka tulee sisäänmenoon erilliseen rakennukseen purkauksen huipussa, vastaa:

• Yksikerroksiselle rakennukselle - 10 metriä.
• Monikerroksisissa rakennuksissa - 10 metriä + 4 metriä kerroksessa.

Vähimmäispaine vesipatsaassa - 10 metriä.

Monikerroksisissa taloissa, joissa on matala- tai kerrostalot, tarjotaan omia swapeja.

Vesilähteiden roolissa voi olla:

• Joet ja kanavat.
• Säiliöt, lammet, järvet.

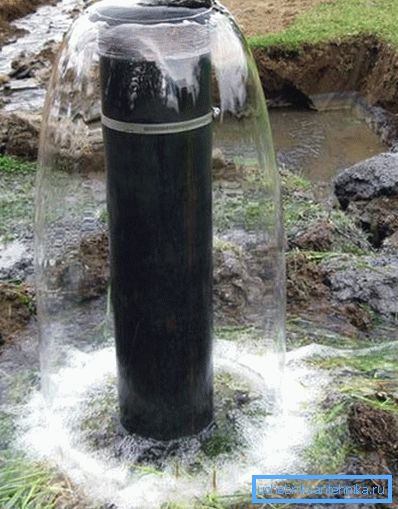

• Maanalaiset lähteet.

Tuotantotarpeiden osalta käsiteltyjen jätevesien käyttö on sallittua. Pohjaveden käyttö, teollisen vesihuollon juomaveden koostumus ja laatu ovat kiellettyjä.

Ulkouima-vesihuollon suunnittelu tulisi suorittaa ottaen huomioon mahdollisuus käyttää juomaveden syöttöjärjestelmää palontorjuntaan.

SNiP 2.04.03-85

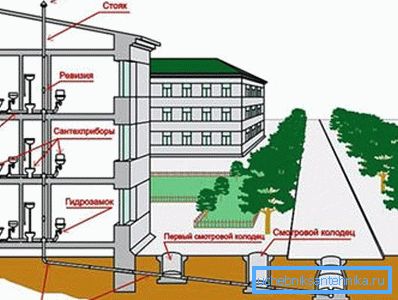

Mikä olisi ulkoinen viemäriverkko? Poistamme tarkoituksellisesti jätevedenpuhdistamojen huomiointivaatimuksista ja keskitymme painovoima- ja paineputkiin jätevesien kuljettamiseen.

Ulkoisissa verkoissa käytettävien viemäriputkien pienimmät halkaisijat ovat:

Jätteen suurimman arvioidun nopeuden oletetaan olevan:

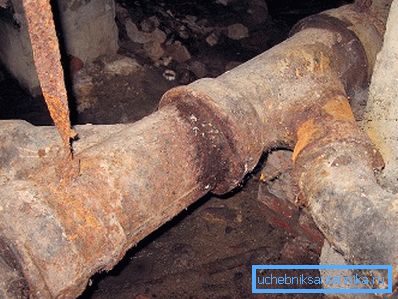

• Kotitalousjäteveden metalliputkille - 8 m / s.

• Metallien sadevesijohtoputkille - 10 m / s.
• Ei-metalliset (muoviset. Betoni, asbestisementti, keraamiset) putkilinjat kotitalousjätevesille - 4.
• Ei-metallisen myrskyn veden osalta - 7.

SNiP 2.04.01-85

Tarkastellaan nyt kotimaisen jäteveden ja vesihuollon verkkojen sääntelyvaatimuksia, jotka sisältyvät tarkasteltavana oleviin asiakirjoihin.

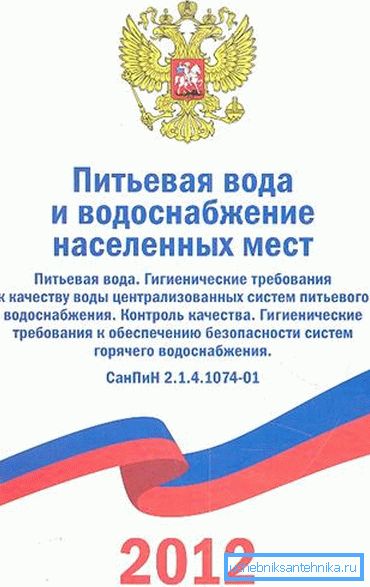

Juomaveden laadun ja koostumuksen on täytettävä täysin GOST 2874-82.

Huomautus: harkittu SNiP on voimassa, mutta GOST, johon se viittaa, peruutettiin vuonna 1999. Nykyiset vaatimukset esitetään pakollisessa SanPiN 2.1.4.1074-01 -standardissa.

• Veden lämpötila ei saa olla alle 60 ° C, kun se on kytketty avoimeen lämmitysjärjestelmään ja 50 ° C suljettuun. Suurin sallittu lämpötila on 75 C.

Kummallista: todellisuudessa tätä vaatimusta ei noudateta suurimman osan vuodesta. Kesällä, ilman lämmitystä (varsinkin vanhassa talossa, jossa ei ole hisseissä olevia kiertovesipumppuja), moottoritien vesi, joka saavuttaa sekoittimen, jäähtyy usein 40 asteeseen tai vähemmän. Talvella lämminvesivaraaja siirtyy syöttö- ja paluuputkeen vain, kun syöttö saavuttaa 90 astetta.

• Päiväkodit ja lastentarhat eivät saa veden lämpötilan olla korkeintaan 37 astetta.

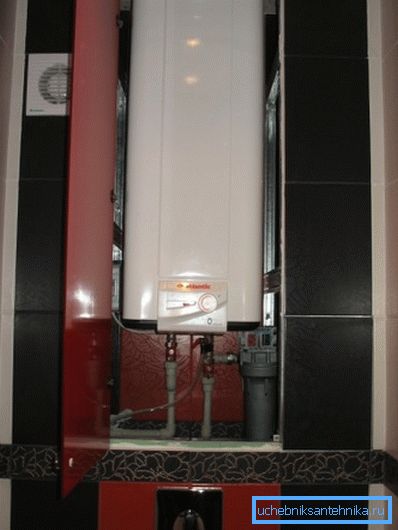

• Rakennuksissa, jotka ovat yli 4 kerrosta, lämminvesivarastot olisi liitettävä kiertosiltoihin. Tämän vaatimuksen noudattamatta jättämisen hinta on suuri, epäasianmukainen kuuman veden kulutus: ilman purkamisjärjestelmää asukkaiden on tyhjennettävä vettä jo pitkään ennen lämmittämistä. Osa voi koostua 3-7 nousuputkesta.
• Käyttövesijärjestelmän paine ennen sekoittimien ei saa olla suurempi kuin 4,5 kgf / cm2.

Kiinnitä huomiota! Käytännössä, kun syötetään kuumaa vettä syöttölinjasta lämmityskauteen, tämä vaatimus on periaatteessa mahdotonta: syöttöpaine pidetään 5 - 6,5 kgf / cm2.

• Suihkuissa, joissa on kolme tai useampia verkkoja, kuuman veden syöttö sekoittimiin olisi järjestettävä vähintään kahdelta puolelta, jolloin kuumavesihuolto on katkaistu. Muuten jyrkkä vedenpaineen muutos voi aiheuttaa palovammoja. Poikkeuksena on keräilijän vesihuoltojärjestelmä.
• Kylmävesijärjestelmien hydraulinen laskenta tulisi suorittaa korkeimman veden kulutuksen mukaan, joka vastaa ruuhka-aikojen kulutusta.

Seuraavia materiaaleja voidaan käyttää kylmävesien sisä- ja kuumavesiverkostoihin:

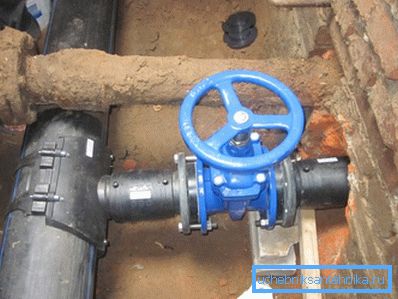

• Polyeteeniä.

• Polypropeenia.
• Polyvinyylikloridi
• Polybuteeni.
• Lasikuitua.
• Metalli-muovi (monikerroksiset putket alumiinista ja silloitetusta polyeteenistä).
• Kuparia.
• Pronssi.
• Messinkiä.
• Teräs, jossa on korroosionestoaineita sisältä ja ulkoa.

Putkien on kestettävä 1,5-kertainen, mutta vähintään 6,8 kgf / cm2, paine, joka on suurempi kuin työntekijä, kylmän veden ja kuuman veden käyttölämpötiloissa 20 ja 75 astetta.

Vesihuollon suunnittelussa on säädettävä pysäytysventtiileistä seuraavissa kohdissa:

• Sisääntuloissa.

• Rengasverkon osissa (niiden itsenäinen irrottaminen korjauksen aikana).
• Tulipaloissa on vähintään viisi palopostia.
• Kotitalouksien vesivarojen nousupisteissä kolmessa kerroksessa.
• Kaikilla oksilla, joissa on viisi tai useampia pistettä.
• Päävesilaitteistojen haaroista.
• Huoneistossa, hotellihuoneessa, vuorauksessa huuhteluventtiileihin, wc-kulhoihin, vedenlämmittimiin, ryhmätuoleisiin ja suihkuihin.
• Ennen kastelua.

Kapteeni-todisteet viittaavat siihen, että jälkimmäisessä tapauksessa venttiili sijoitetaan rakennukseen lämmitetyssä huoneessa.

Käytännön suosituksia

Siirrymme käytännöllisemmälle tasolle. Miten vesiverkostojen suunnittelu yksityisten talojen rakentamisessa on omin käsin?

Omakotitalon tyypillisin viestintäjärjestelmä merkitsee yhtä tuloa - kylmää vettä. Lämmin vesi toimitetaan kattilalla tai kuumalla vedellä; jäteveden hävittämiseksi käytetään itsenäisiä käsittelylaitoksia.

Laske, kun rakennusta tarvitaan:

1. Huippuveden virtaus.
2. Putken vastaava halkaisija.
3. Painehäviö tässä putkistossa. Saniteettilaitteen lopussa pään paine ei saa laskea alle kolmeen ja parempi - viisi metriä.
4. Septisen säiliön ja suodatinöljyn mitat.

Veden virtaus

Sen helpoin ottaa alla olevasta taulukosta.

Useiden laitteiden (esimerkiksi suihkukaapin ja keittiötason) väitetyn samanaikaisen käytön kustannukset lisätään yhteen.

halkaisija

Yksinkertaisimmassa versiossa se valitaan myös taulukon mukaan arvioitua huippuvirtausta varten.

Esimerkiksi edellä mainitussa tapauksessa - kun käytät suihkukaappia ja keittiön pesuainetta sekoittimella - huippuvirtaus on 0,12 + 0,12 = 0,24 litraa sekunnissa, mikä vastaa D15-putkea.

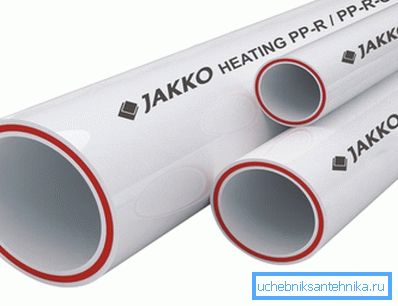

Huomaa: muoviputket on merkitty ulkohalkaisijalla, joka on tavallisesti noin sisäpuolelta suurempi. Siten polypropeeniputkella, jonka koko on 50 mm, sisähalkaisija on noin 40 mm.

Pään paine

Painehäviö putkilinjassa lasketaan kaavalla H = iL (1 + K).

Mitä muuttujien nimet siinä tarkoittavat?

• H - putken alku- ja loppupään välinen ero.
• I - putkiosan hydraulinen kaltevuus.
• L on sen pituus metreinä.
• K - vesihuollon tyypin määrittämä kerroin. Kotitalouksien juomaveden osalta se on 0,3.

Mistä saa hydraulisen kaltevuuden arvon? Niin sanotuista Shevelev-pöydistä, jotka sisältävät 1000i arvoja (hydraulinen kaltevuus 1000 metrin putken pituudelle) eri putkimateriaaleille, niiden koot ja virtausnopeudet. Niitä on helppo löytää missä tahansa teknisessä kirjastossa tai verkossa.

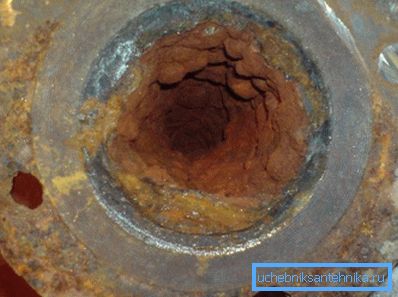

Viite: putken hydraulinen vastus riippuu sen seinien karheudesta, joka on erilainen eri materiaaleille. Teräksen osalta se muuttuu lisäksi putkilinjan iän myötä, koska se on kasvanut kalkkikerrostumilla ja ruosteella. Lisäksi vastus on suoraan verrannollinen virtausnopeuteen ja takaisin putken halkaisijaan.

Läpimitaltaan kaikki on selvä; ja mikä olisi virtausnopeus? Juomaveden suurin sallittu arvo on 1,5 m / s; suuremmilla nopeuksilla esiintyy hydraulista kohinaa.

Lasketaan uuden teräsputken DU15 painehäviö, jonka pituus on 43 metriä, virtausnopeudella 1,2 m / s.

1. Määritettyjen parametrien arvo 1000i vastaavan taulukon mukaisesti on 360,5. Muuten, saman taulukon mukaan, se vastaa virtausta putken läpi 0,2 l / s. Niinpä lineaarisen mittarin mukaan i = 360,5 / 1000 = 0,3605.
2. Kaava kokonaisuutena on H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Päätylaitteen paine on tyydyttävä, jos syöttöaukossa se on vähintään 26,5 metriä, mikä vastaa 2,65 kgf / cm2: n painetta.

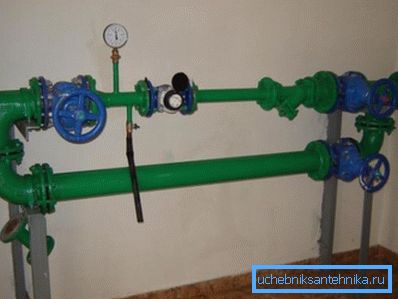

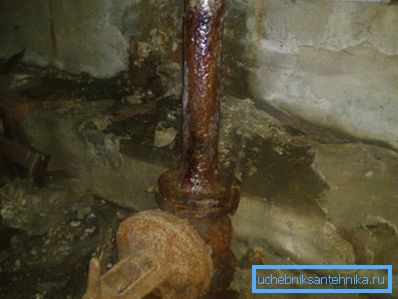

Hyödyllistä: tyypillinen vesisäiliön muotoilu edellyttää, että pääventtiilissä on takaiskuventtiili. Sen läsnäolo sallii paitsi vesihuollon valumisen myös mitata reitin painetta. Jos arviot liitäntämateriaaleista, joita ehdotetaan sinulle, eivät sisällä venttiiliä DN15, on parempi selvittää tämä kohta ennen työn aloittamista.

viemäröinti

Se olisi asetettava maanpinnan jäädytystason alapuolelle tasaisella kaltevuudella, joka määräytyy putken halkaisijan mukaan.

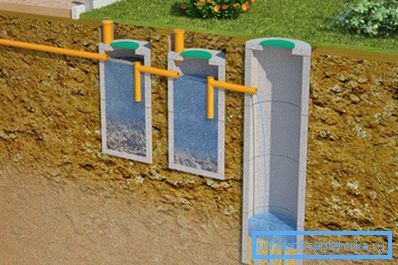

Ensisijaisen septisen säiliön tilavuuden tulisi olla vähintään kolmen päivän määrä jätevettä, joka lasketaan vesimittarin lukemien perusteella tai jotka perustuvat edellä mainittuihin eri tyyppisten talojen vedenkulutukseen. Monikammioöljyssä ensimmäisen kammion tilavuus on 50% kokonaistilavuudesta.

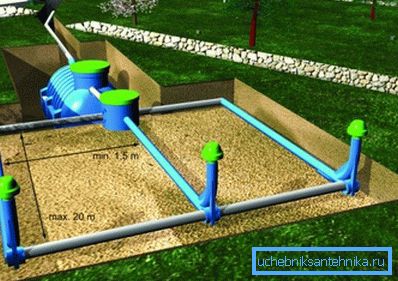

Suodatinkaivojen tai suodatuskenttien mitat lasketaan maaperän absorbanssin mukaan, joka on:

• 90 litraa neliömetriä kohti kostutettua pintaa hiekkaa kohti päivässä.
• 50 - hiekkahiekkaa varten.
• 25 - saaliin.
• 10 - savelle.

johtopäätös

Toivomme, että edellä mainitut vaatimukset ja suosituksemme auttavat lukijaa luomaan jätevesi- ja vesihuollon oman kodin käyttöön. Tämän artikkelin videoista löytyy lisää materiaaleja. Onnea!
