Veden johdotus kaivosta: rakenna järjestelmä

05-01-2018
Vesihuolto

Ehkä tänään tyypillinen vesikaivomalli tunnetaan kaikille, jotka ovat olleet ainakin vähän kiinnostuneita tästä aiheesta. Tällaiseen laitteistoon perustuvalla vesihuoltojärjestelmän varustamismenettelyllä on kuitenkin useita vivahteita, ja siksi kannattaa tutkia tekniikkaa etukäteen.

Sitten putkia ja liitäntälaitteita asennettaessa ei ole mitään ongelmia, ja ongelmat ratkaistaan ​​nopeasti ja vähäisin kustannuksin.

Vesihuollon tärkeimmät osat

Vesilähde

Kaivojen tyypit

Kaikki vesihuoltojärjestelmät, jotka toimitetaan taloon kaivosta, rakennetaan avainkomponentin - aivan veden lähteen - pohjalta.

Nykyään kaikki kuopat jaetaan alustan ominaisuuksista riippuen tavallisesti kolmeen ryhmään:

  • Sandy - yksinkertaisin ja edullisin järjestely. Haittapuoli on suhteellisen lyhyt elinikä (jopa kymmenen vuotta) ja melko nopea liettyminen. Soveltuu asennettavaksi maahan.
  • Savi vaatii hieman enemmän vastuuta kaivon porattaessa, mutta muuten niillä on samat edut ja haitat kuin hiekka.. Olisi käytettävä säännöllisesti, koska noin vuoden kuluttua ilman toimintaa on vaikeaa ja kallista palauttaa silted hyvin.
  • Kalkkikiveä (artesian) kaivoja pidetään parhaimpina.. Kalkkikiven vesiporausjärjestelmä edellyttää 50 - 150 metrin syvyyttä. Tämä antaa veden lähteelle luotettavuuden ja kestävyyden, ja lisäksi - parantaa luonnollisen suodatuksen laatua.

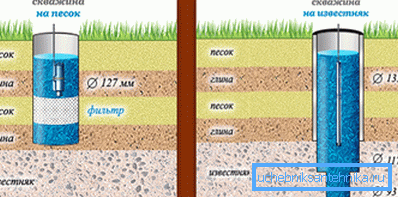

Tärkeimmät lajikkeet

Kun valitset hyvin kaivotyypin, ei pidä kiinnittää huomiota tällaiseen parametriin kuin hintaan. Tosiasia on, että autonomisen vesihuollon järjestäminen on itsessään erittäin kallista, ja on parasta sijoittaa tähän hankkeeseen kerran (valita laadukkaita laitteita ja kutsua ammattitaitoisia käsityöläisiä) kuin saada epävarmoja säästöjä muutaman vuoden kuluessa vaikuttavien korjauslaskujen muodossa ja lähde talteen.

Pumpun valinta

Seuraava askel vesihuollon rakentamisessa on pumppauslaitteiden valinta.

Tässä ohjeessa suositellaan kiinnittämään huomiota tällaisiin hetkiin:

  • Yleensä pienille mökkeille ei tarvita korkean tuottavuuden malleja. Tietäen, että noin 0,5-0,6 m3 vettä tarvitaan yhden kosketuksen käyttämiseen tunnin kuluessa, pumppu on yleensä asennettu, joka voi antaa 2,5-3,5 m: n tulon.3/ h
  • Ota myös huomioon veden valinnan korkeimmat kohdat. Joissakin tapauksissa tarvittavien paineiden aikaansaamiseksi ylemmissä kerroksissa tarvitaan lisäpumpun asentaminen, koska aukkojen nostolaite ei toimi.

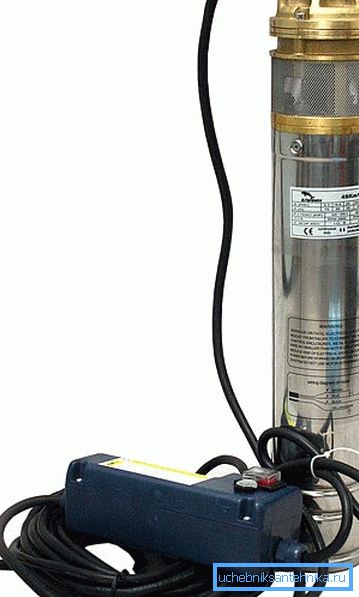

Pienen halkaisijan omaava pumppu veden nostamiseksi suurista syvyyksistä
  • Käytännössä kaikilla porauspumppujen malleilla on suhteellisen korkea energiankulutus. Ottaen huomioon tämän seikan on syytä huolehtia tehonsäätölaitteesta etukäteen. Ja jos kylässäsi sähköä leikataan usein, generaattori ei ole tarpeeton.

Kaivolaitteet

Itse laitteistoprosessin suorittaa yleensä sama yritys, joka suoritti poraus.

Sinun pitäisi myös tutkia sitä - ainakin sen varmistamiseksi, että työtoimintojen toteuttamisen laadunvalvonta on:

  • Valittu pumppu lasketaan suunnittelussyvyyteen ja ripustetaan kaapeliin tai kestävään johdoon.
  • Kaivon kaulan avulla, jossa on asennettu pää (erityinen tiivistysosa), poistamme veden syöttöletkun ja kaapelin, joka tarjoaa pumpun virtalähteen.

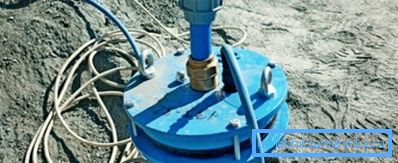

Asennettu kärki
  • Jotkut asiantuntijat suosittelevat letkun kiinnittämistä kaapeliin. Tämä on varsin kätevää, mutta on muistettava, että kiinnityskohdissa letkua ei saa kiinnittää missään tapauksessa!
  • Myös suuhun asennetun nostolaitteen lähellä - manuaalinen tai sähköinen vinssi. Voit tehdä ilman sitä vain hyvin syvällä syvyydellä, koska mitä syvemmälle, sitä voimakkaampi tuntuu paitsi itse pumpun painosta, myös letkun painosta virtakaapelilla ja kaapelin painosta.

Vihje! Korkki, venttiilit ja johdetut vesiputket on suojattava ulkoisilta vaikutuksilta. Useimmiten ne ovat piilossa pienessä syvennyksessä, joka on vuorattu tiilellä ja peitetty kannella.

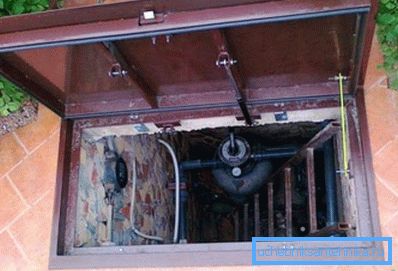

Kuva pääkaupunki

Tämä on kaivon vesilaitteen asettelu. Tämä ei kuitenkaan ole edes puolet taistelusta: meidän on rakennettava koko järjestelmä tältä pohjalta.

Vesihuoltojärjestelmä

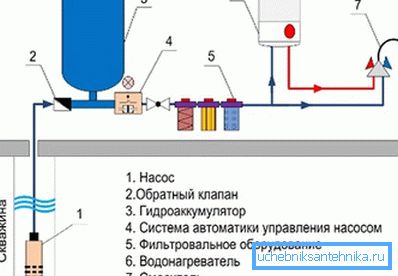

Järjestelmän tärkeimmät osat

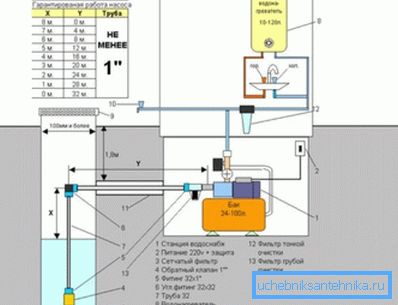

Yksityiskohtaiset tiedot matalien kaivojen vesijärjestelmästä

Kuten edellä todettiin, asianmukaisesti asennettujen ja asianmukaisesti toimivien nostolaitteiden lisäksi tarvitsemme monia yksityiskohtia, jotta talo saadaan hyvin kaivosta.

Niiden joukossa ovat:

  • Tuloputki, jonka läpi vesi kaivosta virtaa taloon.
  • Hydroakku, joka on vesisäiliö, joka ylläpitää vakaan paineen järjestelmän sisällä.
  • Rele, joka mahdollistaa ja poistaa veden nostopumpun säiliön painetasosta riippuen.
  • Rele kuivaa (jos vesi lakkaa virtaamasta pumppuun - järjestelmä on jännitteettömänä).

Kiinnitä huomiota! Monet porausreikupumppujen mallit on varustettu sisäänrakennetuilla sulakkeilla, jotka poistavat kuivuuden.

  • Suodatinjärjestelmä puhdistaa ja optimoida veden parametrit. Yleensä sisältää suodattimet karkeaan ja hienoon puhdistukseen.
  • Putkistot ja sulkulaitteet tilojen ympärille.

Myös vesihuoltojärjestely kaivosta taloon sisältää tarvittaessa vedenlämmittimen haaran. Näin on mahdollista saada kuumaa vettä.

Putkilinjan asettaminen

Tietyt taidot voidaan itse koota käsin.

Teemme sen näin:

  • Kaivamme kaivoksen putken asettamiseksi kaivon pään talosta. On toivottavaa, että se tapahtuu maanpinnan jäädyttämisen tason alapuolella.
  • Aseta putki (edullisesti polyeteeni, jonka halkaisija on 30 mm). Tarvittaessa kierrätämme putkiston eristävällä materiaalilla.
  • Saamme putken kellariin tai maanalaiseen tilaan erikoistuotteiden kautta. Tämä putkilinjan osa on eristettävä!

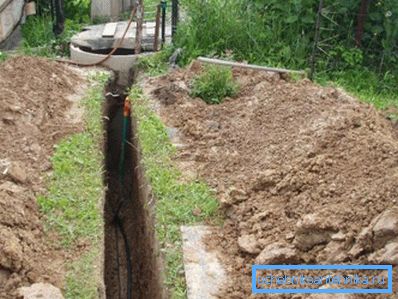

Kaivoa kaivosta taloon

Järjestelmän asennus

Siirry seuraavaksi akun rakentamiseen:

  • Hydrauliakku (muovisäiliö, jonka tilavuus on enintään 500 l) asennetaan mahdollisimman korkealle - tämä antaa meille luonnollisen paineenhallinnan. Tuloputkessa asennetaan painekytkin, joka säiliön täyttämisen yhteydessä sulkee vesihuollon.
  • Joissakin tapauksissa tämä ei riitä. Sitten asennetaan lisäksi automaattinen pumppausasema, joka koostuu useista releistä, painemittareista ja membraanisäiliön vastaanottimesta.
Pumppausasema, jossa on vastaanotin, jota voidaan käyttää akun sijasta tai sen kanssa
  • Vastaanotin, joka on varustettu erillisellä pumpulla, mahdollistaa akun paineen tasaisen muuttumisen, mikä vaikuttaa myönteisesti kaikkien järjestelmien suorituskykyyn. Ilman tätä osaa kaivopumpun moottori käynnistyy jokaisella nosturin laukaisulla, mikä luonnollisesti johtaa sen alkuvaiheen kulumiseen.

Kiinnitä huomiota! Vastaanottimen asennuksen toinen etu on veden vasaran kompensointi, joka johtuu muutaman sekunnin erosta painereleen toiminnan ja pumpun todellisen sammumisen välillä.

  • Kun järjestelmä on koottu hydrauliakkuista ja pumppausasemasta, siirrymme putkijakauman asentamiseen. Sitä varten käytämme polyeteeniputkia. Kun kastelet mökkiä tai maalaistaloa, halkaisija on 20 mm.
  • Putki leikataan erikoislaitteilla. Niiden kytkemiseksi käytämme juotoskappaletta, jossa on joukko holkkeja. Tämän tekniikan käyttö mahdollistaa maksimaalisen tiiviyden.
  • Vaihtoehtoisesti voidaan käyttää teräs- tai metalliputkia. Niille on tunnusomaista suurempi mekaaninen lujuus, mutta niitä on vaikeampi koota. Kyllä, ja irrotettavat liitännät ovat edelleen alhaisempia juotettujen saumojen suhteen.

Putkijohdot toimitetaan kulutuspisteisiin ja kiinnitetään hanoihin. Turvallisuuden varmistamiseksi kiinnitämme putkien seinät kiinnikkeillä.

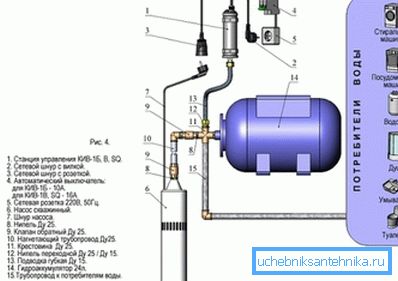

Yleisin järjestelmä

Meidän on myös huolehdittava viemäröintijärjestelmästä. Suunnittelussa on tärkeää sijoittaa letku tai septinen säiliö siten, että poistetaan kokonaan jätevesien suodatus vesikerroksiksi. Ensinnäkin tämä koskee hiekkakaivoja, joita erottaa matala vesi.

johtopäätös

Tietyllä vesiliitäntäkaivolla kaivosta on monia muunnelmia, mutta aloittelijoille on se optimaalinen. Luonnollisesti kuvattua yksinkertaista menettelyä ei voida kutsua, ja sen työläisyys on varsin suuri, mutta tarvittaessa ymmärrät kaikki vivahteet. No, jos on vielä kysymyksiä, suosittelemme, että tutustut videoon tässä artikkelissa.
