Vedämme vesihuoltoa kaivosta taloon

Vesihuollon asentaminen yksityiseen taloon kaivosta upotettavalla tai pintapumpulla on täysin mahdollista, jos vain ymmärrät yhden tai toisen sähkölaitteen kytkentäkaavion. Tällä hetkellä useimmat yksityisen sektorin asukkaat suosivat upotettavia yksiköitä, niin tehokkaita ja luotettavia.

Vain täällä ne voivat olla erilaisia, joten sinun täytyy ymmärtää, mitä valitset. Seuraavassa kerrotaan tällaisista laitteista, niiden liitäntämenetelmästä ja putkien asettamisesta, ja näet myös videon aihekohtaisen esittelyn tässä artikkelissa.

putkityöt

Pumpun valitseminen

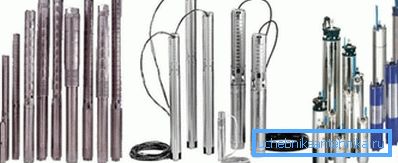

Huom. Olemme kiinnostuneita vain sellaisista upotettavista (syvistä) pumpuista, joita käytetään vedenottoon kaivoista ja porausreikistä. Niiden lisäksi on olemassa myös uloste- ja viemäröintipumppuja, joita käytetään sekä WC: n puhdistamiseen että vesisäiliöiden tai samojen kaivojen puhdistamiseen. Lisäksi tällaiset yksiköt jaetaan toimintaperiaatteella - ne ovat keskipakoisina ja värähtelevinä.

Tällä hetkellä kaivoista ja porausreikistä tuleva vedenotto voidaan suorittaa uppopumpuilla, ja peilin taso pinnalta ei ole merkitystä (jotkut mallit voivat pumpata vettä 200-250 m syvyydestä) - on vain tärkeää, että syvyys sallii sen. Jos olemme kiinnostuneita vesihuollon asettamisesta kaivosta taloon, eikä vain kastelemalla puutarhaa, meidän pitäisi tietenkin suosia keskipakoisyksiköitä.

Vain tässä on tärkeää laskea laitteen teho oikein, niin että riittää, kun kaikki talon terveysyksiköt huolletaan - tällaista valintaa varten kiinnitä huomiota alla olevaan taulukkoon.

Veden kulutus tunnissa eri kylpyhuoneissa

Veden enimmäiskulutuksen määrittämiseksi sinun täytyy vain tarkastella yllä olevaa taulukkoa ja lisätä kaikkien laitteiden indikaattorit yhteen. Pumpun merkintä, joka on välttämättä läsnä sen teknisessä passissa (käyttöohje) ja usein itse laitteen rungossa, osoittaa sen kapasiteetin ja nimelliskapasiteetin vedenottoon m.³/ tunti

Tehon ja toimintaperiaatteen lisäksi pumput valitaan myös halkaisijaltaan ja pituudeltaan - jos läpimitta ei ole kaivon kannalta tärkeä, ei yksikään yksikkö hiipu kaivoon. Pituus on kuitenkin välttämätön, jotta täysin upotettu laite ei pääse pohjaan vähintään 30-50 cm, mutta vesitaso voi vaihdella vuodenajan mukaan tai vedenoton intensiteetin mukaan.

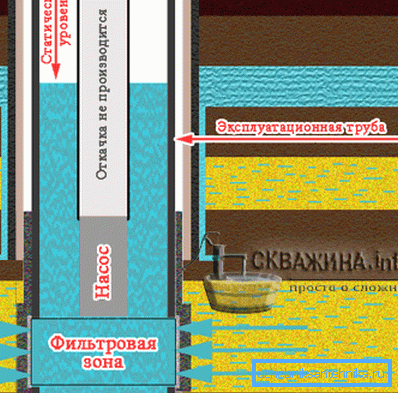

Vedessä on kaksi tasoa - staattinen ja dynaaminen, josta voidaan hylätä uppopumpun pituuden määrittäminen. Staattinen taso on indikaattori, kun vedenottoa ei suoritettu päivän aikana, mutta se hylättiin enimmäkseen dynaamisesta tasosta.

Kaivon tai kuopan maksun määrittämiseksi vettä pumpataan pois siitä tunnin ajan, ja tätä merkkiä, jonka peili tulee tämän ajan kuluttua, kutsutaan dynaamiseksi tasoksi. Mitä pienempi ero näiden kahden indikaattorin (dynaaminen ja staattinen) välillä, sitä parempi kyky täydentää. Pumppu on upotettava 30 cm: n alapuolelle staattisen tason alapuolelle, eikä se saa päästä pohjaan samalla etäisyydellä.

Kaivaminen ja muut valmistelutyöt

• Aloitetaan teknisistä parametreista - vesihuolto kaivosta taloon lasketaan pitkin kaivantoa, jonka syvyyden on oltava vähintään 50 cm syvempi kuin alueesi maaperän jäätymispiste.. Lisäksi tämä luku sisältää myös kaivannon pohjassa olevan hiekan tyynyn, jonka paksuuden tulisi olla vähintään 2 cm - tämä on välttämätöntä, jotta polyeteeniletku ei vaurioidu kiviä, ja siihen kohdistetaan yhtenäinen paine ylhäältäpäin.

• Nyt kun on kyse reiästä, jonka sinun täytyy tehdä kaivosrenkaan betoniseinään - sitä ei voi tehdä voittajaksi tai timanttileikkuriksi, koska seinä on vahvistettu teräslangalla, ja joskus jopa vahvistuksella. Siksi sinun täytyy piirtää haluttu halkaisijaltaan ympyrä, jotta voit työntää puristusnurkkaosan 32 mm: n polyeteeniletkuun. Poraa ympyrän ympärille rajattu ympyrä, kuten yllä olevassa kuvassa on esitetty, ja lyö keskiosa vasaralla tai rei'ittimellä.
• Samalla periaatteella voit tehdä reikä säätiöön, vaikka se on hieman vaikeampi - loppujen lopuksi tällainen teippi on yleensä vähintään 40 cm paksu, joten on parempi voittaa reikä kahdelta puolelta - kadulta ja huoneesta.
• Jotta sinulla olisi mahdollisuus poraamaan reikä säätiöön, sinun on kaivettava kaivos kadulta ja sisätiloissa. Sen koko on vastattava mittoja ja työkalun pituutta, eli sinun pitäisi olla mahdollisuus työskennellä siellä lapion ja pitkän reiän kanssa.
• Lisäksi, ennen kuin teet putkiston, sinun on varustettava paikka pumppaamolle ja ennen kaikkea, jos käytät samaa pitoa tähän tarkoitukseen. Sinun tarvitsee vain sijoittaa sisätilojen sisälle ja kipsi se, voit myös käyttää laajaa rengasta. Mikään ei kuitenkaan estä sinua varustamasta tällaista yksikköä yläosassa ilman kaivoa, mutta tämä vie tietyn paikan huoneeseen.

asennus

Huom. On parasta käyttää 32 mm: n halkaisijaltaan olevaa polyeteeniletkua vesiputkesta, joka johtaa pumpusta itsestään vedenjakoyksikköön. Se on merkitty HDPE-matalapainepolyeteeniksi.

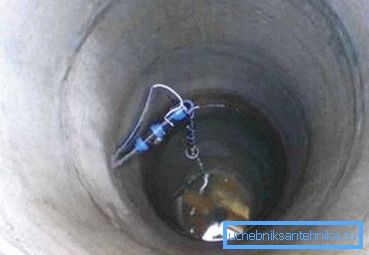

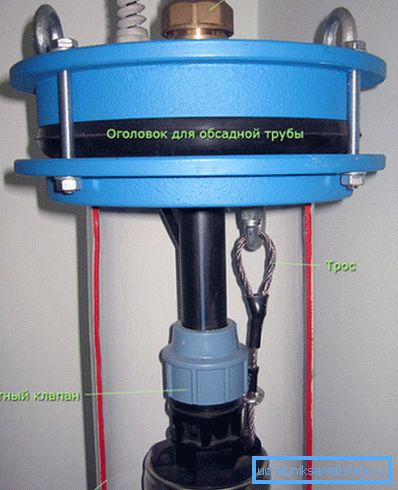

Katsokaa ylhäältä otettua valokuvaa - siellä näet upotettavan pumpun yhteyden kaivoon, mutta se yhdistyy myös kuoppaan, vain siellä ei ole loppua, mutta järjestetään. Itse venttiili ruuvataan itse pumppuun, mikä estää veden virtaamisen kaivoon tai kuoppaan, ja pumppu kiinnitetään kuopan renkaaseen mukana toimitetulla kaapelilla.

Yläpuolelle kiinnittämistä varten (pinnan ulottuvilta) porataan rengasreikä ja siinä on kaapeli, joka venytyksen jälkeen on kiinnitetty joko pulttipuristimella tai yksinkertaisesti kierretty vahvikekappaleeseen (kaivojen osalta tämä tehdään kärjellä).

Jos sinulla on kuoppa, kierrät PND: n (käyttäen puristusliitintä) paluuventtiiliin niin, että tämä pituus riittää upotetusta pumpusta kuopan renkaan läpimenevään reikään. Siellä tämä letku on liitettävä toiseen osaan, joka johtaa kaivosta vesijakelusolmuun, ja tämä tehdään kulmakompressiosovittimen avulla.

Laita sovitin itse siten, että rengasreiän reunojen kuormitus putoaa siihen, vedä pumpusta kulkeva sähkökaapeli saman reiän läpi.

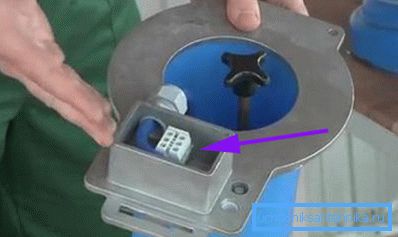

Jos työskentelet kaivon kanssa, on ylhäällä erityisiä liittimiä, joihin voit liittää kaksi kappaletta kaapelia - talosta ja pumpusta.

Jos työskentelet kaivon kanssa, sinun on tehtävä tällainen yhteys suoraan kaivoon, koska paketin kaapeli ei riitä sinua varten. Kierteitä eristetään parhaiten lämpösuuttimilla, varsinkin kun niiden hinta on halpa, vähemmän kuin sähköteipin hinta.

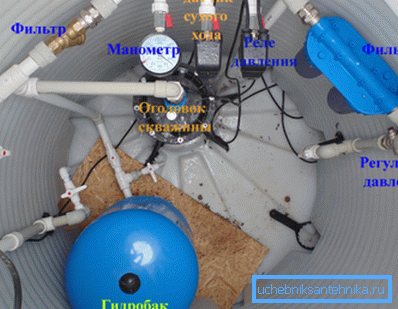

Siirrymme nyt yhteyteen, tarkemmin sanottuna pumppausaseman kokoonpanoon ja tekemään tämän, katso ylhäältä otettu kuva - näet, miten yhteyden ensimmäinen vaihe tehdään.

Siirrymme, laskemme lämmityskaapelin (se ei ole meille nyt mielenkiintoista) ja jatka solmua pitkin - pumpusta tulevasta HDPE: stä pääventtiili kaatuu, sitten karkea suodatin ja kaikki tämä menee painereleyksikköön ja kuivakäynnistysanturiin. On huomattava, että jos anturi ja rele ovat samassa lohkossa, ne ovat vähemmän luotettavia, joten on parempi ostaa nämä solmut erikseen.

Painekytkin on kytketty suoraan saman PND: n ulostuloon kalvotankkiin, joka on tavallisesti vähintään 70 litraa. Tämän jälkeen asennetaan toinen suodatin, mutta se on jo puhdistettu (yleensä tämä on malli, jossa on vaihdettava patruuna), ja sieltä kaikki talon terveysyksiköt johdetaan.

Jos haluat optimoida upotettavan pumpun toiminnan eli vähentää aloitus- ja pysäytysjaksojen välisiä aukkoja, sinun on muutettava painekytkimen tehdasasetuksia.

Tällöin keskipakomoottorin automaattinen pysäytys pumpulla tapahtuu silloin, kun ilmakehän kalvon säiliössä 3 on saavutettu paine ja se käynnistyy, kun se putoaa 2 ilmakehään. Voit muuttaa näitä parametreja asettamalla 5 ilmakehän sammutukseen ja 1,5 ilmakehää käynnistystä kohti, mutta varo vahingoittamasta laitetta itse.

Lisäksi yksityisen talon vesihuoltojärjestelmä kaivosta tulisi ohjata pumpun tehtaan ohjeiden mukaisesti. Yhteysperiaate on tietenkin sama kaikkialla ja sitä kuvataan edellä, mutta voi olla joitakin vivahteita.

johtopäätös

Lopuksi on huomattava, että uppopumpun käyttöikä riippuu suuresti siitä lähteestä, josta vesi otetaan, koska tällaiset yksiköt eivät ole suunniteltu hiekan ja lietteen pumppaamiseen. Siksi vähintään kerran 3-5 vuodessa sinun täytyy puhdistaa hyvin tai hyvin omin käsin.
