Varustamme esikaupunkien vesihuollon kaivosta

On hyvin mahdollista varustaa dachan vesihuoltojärjestelmä omalla kädelläsi tietysti hyvin, jos tämä kaivo sijaitsee omalla alueellasi eikä porattu klubitaloon, ja naapurit käyttävät sitä myös. Tosiasia on, että putkessa ei voi laittaa enempää kuin yhtä uppopumppua.

Ja kaikki sen automatisointi voi tapahtua vain yhdessä paikassa ja veden taittoyksikkö tulee asentaa vasta pumppausaseman jälkeen. Mutta tämä on kotitalous, ei tekninen ongelma, ja olemme kiinnostuneita asennustyöstä, josta keskustelemme alla ja lisäksi näytämme teille tämän artikkelin videon.

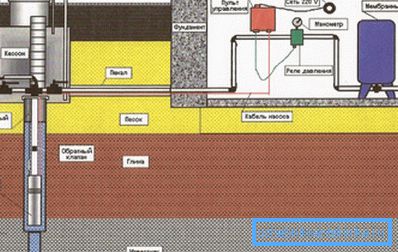

Vesihuoltojärjestelmän laite dachassa kaivosta: kaavio

Putkityöt talossa

hyvin

Huom. On huomattava, että kaivoja on kahdenlaisia ​​- artesia ja hiekkaa. Toinen vaihtoehto (se on pienempi), voit porata itse, pyytämättä ketään lupaa eikä kerätä mitään tietoja. Mutta arteesikerrokset kuuluvat valtiolle, joten tällaisten kaivojen poraamiseen tarvitaan dokumenttien paketti ja maksettu lisenssi veden poistamiseksi.

Kaivon virtausnopeus
  • Kaivon porattaessa on yleisesti annettava sille tekninen passi, jossa sen virtausnopeus, mutta valitettavasti kaikki ei ole lain mukaisesti tehty, joten sinun on ehkä määritettävä tämä parametri itse. On välttämätöntä, että tiedät, mitä voimaa pumppu voi käyttää, tarkemmin sanottuna, kuinka monta kylpyhuonetta kaivo pystyy ylläpitämään samanaikaisesti.
  • Tätä varten sinun täytyy merkitä peilin taso (älä käytä sitä vähintään yhden päivän ajan) ja pumpata koko kaivosta vettä käyttämällä samaa pumppua, jota käytät, ja havaitse sitten, kuinka kauan se täyttää merkkisi - tämä tasoa kutsutaan staattiseksi. Nyt sinun on jaettava pumpattavan veden tilavuus sen täydennyksen yhteydessä, ja saat virtausnopeuden - Vpumpattu vesi/ ttäyttää= hyvin virtausnopeus, jonka voit muuntaa litreiksi minuutissa, tunnissa tai m3/ min, m3/ tunti
  • Nyt tarvitset pumpun, josta poistat veloituksen (m3/ tunti), ja voit nähdä yksikön parametrit itse teknisessä passissa (käyttöohjeessa) tai kotelossa. Asennuksen aikana, kun pumppua lasketaan kaivoon, älä korjaa sitä välittömästi - käynnistä se ensin ja odota, kunnes vesitaso vakiintuu, eli pumppaus on yhtä suuri kuin täydennys. Tämä on staattinen taso, jolla pumpun upotustaso on mitattava (vähintään 30 cm peilistä).
Kylpyhuoneen nimi Veden virtaus
Pesuallas 0,4 m3/ tunti
bidee 0,4 m3/ tunti
WC-kulho 0,4 m3/ tunti
Sink-hanat 0,7 m3/ tunti
astianpesukone 0,7 m3/ tunti
Pesukone 0,7 m3/ tunti
Suihkukaappi 0,7 m3/ tunti
Hydrantti puutarhan kasteluun (puutarha) 0,7 m3/ tunti
kylpy 1,1 m3/ tunti

Veden kulutus tunnissa eri kylpyhuoneissa

Kaivot ja pitholit

Kaivos kaivosta kaivosta taloon

Joka tapauksessa sinun on kaivettava kaivosta, joka johtaa kaivosta taloon, jota pitkin vedetään sähkökaapeli uppopumpun ja itse 32 mm: n vesijohtoputken kytkemiseksi - nyt ne käyttävät HDPE-matalapainepolyeteeniä.

Kaivannon syvyys riippuu suoraan oman alueen ilmastosta, se on kaivettava 50 cm syvemmälle kuin maan jäätymispiste, joten joissakin paikoissa se voi olla yli puolitoista metriä. Pohja on välttämättä täytetty hiekan tyynyllä, jonka korkeus on vähintään 2 cm - näin voit jakaa putken koko kuormituksen tasaisesti, kun se on ripoteltu maaperään.

Jos maalaistalosi on nauhan pohjalla, on täysin mahdollista, että sen pohja on myös jäädytyspisteen alapuolella ja sitten sinun ei tarvitse kulkea nauhan alle, vaan sen läpi.

Tätä varten sinun on lyönnit betonia, jossa todennäköisimmin on vahvistusrunko, joten täällä sinun ei pitäisi käyttää poraa tai taltta suutina rei'ittimessä, vaan poraa ja taltta (jos kompastu siihen, sitten jauhin).

Jotta voisimme työskennellä vapaasti kaivossa, jossa on rei'itin, rakennuksen ulkopuolelta ja sisäpuolelta kaivetaan ulos - koko määritetään omien mittojen mukaan.

Kaivon ennaltaehkäisevän huollon kannalta on hyvin kaivo - se voidaan sijoittaa tiili- tai betonirenkaista ja sulkea yläkansi. Myöhemmin, tarvittaessa, kuoppa on eristetty. Myös. Betonikotelon sijasta käytetään alaspäin asennettavaa sovitinta, jota kuvataan alla.

sovitin

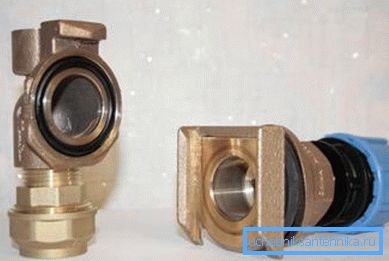

Pitless-sovitin

Tapauksissa, joissa ei ole mahdollisuutta tai yksinkertaisesti halua asentaa betonikotelo, jolla voit ylläpitää kaivon pään, voi käyttää putken liittämistä sovittimen kautta, jonka hinta on paljon pienempi kuin betonin kaivon asennus. Tällainen laite on melko helposti kiinnitettävissä maanpinnan jäätymistason alapuolelle, josta nyt kerrotaan.

Aukon tekeminen

Kun kuoppa on asennettu, kotelo on korkeampi kuin vaaditaan, joten hiomakone leikkaa ylimääräisen osan pois, jättäen palan maanpinnan yläpuolelle, joka suljetaan myöhemmin kärjellä. Tämän jälkeen putkeen tehdään reikä maanpinnan jäätymispisteen alapuolelle timanttimyllyllä tai teräsmyllyllä tämän sovittimen asentamiseksi.

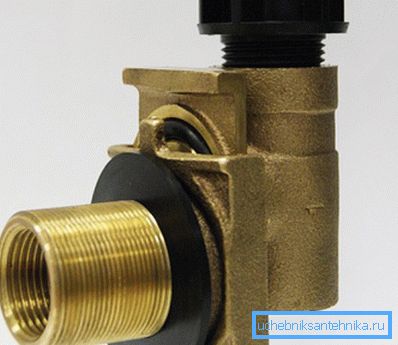

Joten sovittimen osat irrotetaan.

Kun olemme tehneet reiän, irrotamme sovittimen kahteen osaan - ne poistuvat vain toisesta urista, kuten ylhäältä nähtynä. Putkelle asennusta varten tarvitaan osa, jossa on suutin, jossa on ulkoinen kierre (on selvää, että siihen on kiinnitetty mutteri).

Kiinnitä sovittimen ulompi osa koteloon

Se on melko helppo kiinnittää putkeen - sinun tarvitsee vain saada putki sisältä putkella reikään ja kiinnittää se ulkopuolelta mutterilla, mutta tämä on harvoin mahdollista vain, kun kärki on maanpinnan alapuolella. Jos aukosta on pitkä matka, niin tämä osa lasketaan tangon avulla (sovitin asennetaan ja sauva ruuvataan sen toiseen osaan) tai lanka.

PND-putki kiinnittää puristusliittimen

Aloitamme kokoonpanon - kierrämme pumpun venttiilin ja mittaamme muoviputken venttiilistä sovittimeen siten, että veteen upottamisen syvyys on vähintään 30 cm staattisen tason alapuolella (tämä käsite on selitetty edellä).

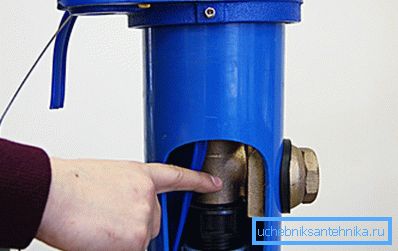

Kahden komponentin liittäminen kaivoon (leikattu)

Nyt voimme siirtyä pumpun asennuksen pää- ja loppuvaiheeseen - tähän emme voi tehdä ilman tankoa, joka on käämitty sovittimen sisäpuolelle - tämä osa näkyy selvästi kuvassa, joka osoittaa, miten sovitin irrotetaan - jotain mustaa kulhoa päälle.

Joten nyt sinun on ensin upotettava pumppu putkeen, pidä se joustavalla polyeteeniputkella ja jatka sukellusta tangon avulla - tee välittömästi merkki siihen, jotta tiedät, onko sovittimen sisäpuoli saavuttanut ulomman osan (sauvan merkki on putken ulompaa osaa). Todennäköisesti et voi päästä uriin ensimmäistä kertaa, mutta tämä ei ole syynä turhautumiseen, tee muutama yritysyritys ja saat varmasti.

Huom. Aputankona voit käyttää samaa PND-putkea puristusliittimellä - kiinnitä liitin kiinnityspisteeseen (musta kulho) ja kiinnitä sitten putki siihen. Vain HDPE on kiinnitettävä tiukasti ja ruuvaa sovitin sovittimeen loppuun asti niin, että se on helpompi poistaa asennuksen jälkeen.

Kaapeli, joka on kiinnitetty pumppuun kiinnittämistä varten, kiinnittyy tiiviyden kärjessä niin, että pumppu pidetään kiinni, eikä sovitinta tai sähkökaapelia. Sähkökaapeli voidaan kiinnittää päätelaitteisiin, mutta voit yksinkertaisesti vapauttaa sen kaivoon ohittaen nämä päätelaitteet - sinun täytyy vielä lisätä sitä, koska se ei riitä rakennukseen.

Vesihuolto taloon

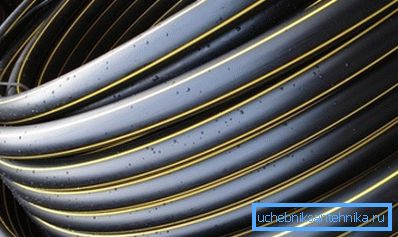

32mm polyeteeniputki (HDPE)

Kierrämme sovittimen putkille puristuspolyeteeniholkin ja kiinnitämme HDPE-putken sen toiseen päähän, jota käytämme kaivantoa pitkin aina taloon asti.

Tähän mennessä meidän pitäisi olla kaivos, jossa on hiekan tyyny ja pohja nauhan alla tai sen alla, sekä kuoppaan huoneeseen. Talon kotelo on yleensä tiilattu ja sen jälkeen kipsattu, mutta tähän tarkoitukseen käytetään joskus betonirenkaita tai jopa leveää muoviputkea.

Yhteyden solmu

Kuvitelkaamme siis ehdollista tilannetta, että olemme jo tuonut mukanaan poleteeniputken ja sähkökaapelin, joka oli varustettu huoneessa (se on liian aikaista täyttää kaivanto - tämä tehdään vasta testien jälkeen). Nyt olemme kiinnostuneita vesihuoltojärjestelmästä kaivosta dachassa, ja heti putken HDPE: n jälkeen asennamme pääventtiilin (lämmityskaapelia ei lasketa, se on valinnainen), jonka jälkeen karkea suodatin leikkaa.

Ylempi kuva osoittaa, että kaavion mukaan lohko on kytketty painekytkimeen ja kuivakäynnistysanturiin, vaikka tämän artikkelin kirjoittaja päätyi siihen, että on parempi ostaa anturi ja rele erikseen - tämä pidentää niiden käyttöikää. Joka tapauksessa vain yksi laite voi epäonnistua, mutta ei koko laitetta.

Pumpun pumppu ja 220 V: n pistorasiaan menevä johto on kytketty releiden liittimiin, mutta et voi asentaa kuivakäynnistysanturia, mutta se toimii automaattisesti pumpun sammuttamiseksi, jos se ei pumpata vettä, eli se toimii kuivana .

Se näyttää pumppuasemalta kuoppaan (caisson)

Kalvosäiliö voidaan upottaa mihin tahansa, eli ennen releettä tai sen jälkeen, sillä ei ole merkitystä, koska säiliöön itsessään ja putkiosassa luodaan joka tapauksessa paine vedenpoistoventtiiliin. Mitä suurempi tämä säiliö on, sitä harvemmin rele käynnistää ja pysäyttää pumpun, sillä varapainepaine kasvaa, mutta tämä kapasiteetti ei saa olla yli 100 litraa.

Lisäksi pumpun käynnistys- ja pysäytystapa riippuu painekytkimen asetuksista. Tehtaan versiossa käynnistys käynnistyy 2 ilmakehän paineessa ja pysähtyy 3 ilmakehässä. Voit kuitenkin laajentaa tämän alueen asettamalla alkuarvoksi 1,5 ilmakehää ja pysäyttämällä 5 ilmakehään. Suurentamalla aukkoja voit vähentää moottorin käynnistysten ja pysäytysten määrää, mikä lisää sen käyttöikää.

johtopäätös

Lopullisen kokoonpanon jälkeen on testattava dachan vesihuoltojärjestelmä, ja jos kaikki toimii hyvin eikä siinä ole vuotoja missään, sinun on täytettävä kaivanto ja tiivistettävä putken syöttöpiste säätiöön sementtilaastilla tai laattojen liimalla, jotta maaperän kosteus ei pääse huoneeseen. Putki peitetään ensin hiekalla peittämään se 5-8 cm, sitten se kaadetaan vedellä hiekan kutistamiseksi ja valumaan maaperään.
