Valitsemme ja asentamme venttiilin äiti-äiti, äiti-isä ja

Tässä artikkelissa puhumme siitä, mitä äiti-isä-nosturi on ja miten se eroaa samankaltaisista laitteista muiden tyyppisten liitoselementtien kanssa. Lisäksi harkitsemme nostureiden luokittelua yhteyden tyypin mukaisesti sekä oppia näiden laitteiden toiminnan ominaisuuksista.

Pikakiinnitteisten kierteisten liitosten luokitus

Et tiedä, miten tapin 1 2 isän isä eroaa vastaavasta laitteesta äiti-äiti? Jotta saataisiin kattava vastaus tähän kysymykseen, ota huomioon putkijärjestelmien kokoonpanossa käytettyjen kierteisten liitäntöjen ominaisuudet.

Putken liittämiseksi liittimeen on välttämätöntä, että liitos on toisaalta liitoselementti ja toisaalta kytkin. Siten liitin ruuvataan kytkentään, minkä seurauksena vaadittu kiinnityslujuus saavutetaan.

Tietysti, jotta kuvatun kiinnitysmenetelmän soveltaminen toteutettaisiin todellisissa olosuhteissa, kytkentäelementin, joka on kytkimen muodossa, on varustettava sisäkierteellä, ja liitoksen on oltava ulkoinen.

Perinteisesti "äitiä" kutsutaan liitoselementiksi, joka on tehty liitosliitännän muodossa. Siten "isä" on liitoselementti, joka on tehty kuristimen muodossa.

Tärkeää: Kytkentäkaaviot, jotka toimivat ”äidin” ja “isän” kanssa, ovat yleisesti käytössä pienten ja keskiläpimittaisten putkistojen rakentamisessa. Suurten putkijärjestelmien asennus, joiden poikkileikkauksen halkaisija on yli 50 mm, suoritetaan yleensä vahvemmalla laipalla tai hitsatulla liitoksella.

Olemme siis päättäneet putkilinjojen rakentamisessa käytettävien kierteisten liitäntöjen päätyypeistä, venttiilien tarkasteluun.

Venttiilien kierteiset liittimet

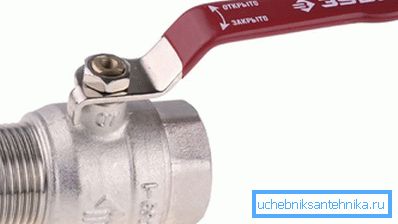

• Crane 1 2 äiti isä, mikä luonnehtii sen suunnittelua?

Laitteessa on vauhtipyörän kanssa varustetun sauvan lisäksi kaksi suutinta, jotka sijaitsevat samalla akselilla. Toisaalta suuttimen päät ovat naaraskierteellä, jonka halkaisija on 1/2 (12,7 mm).

Toisaalta suutin päättyy uroskierteiseen suuttimeen.

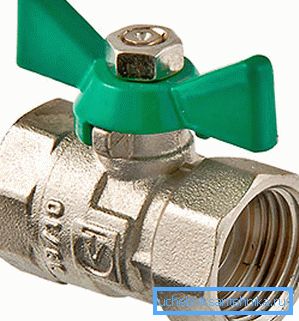

• Äiti-äiti-venttiilit on varustettu molemmilla puolilla suuttimilla, jotka päättyvät liittimiin. Tällaiset laitteet ovat paras ratkaisu nosturin asentamiseen putkilinjan rikkoutumiseen.

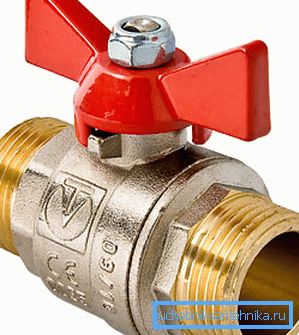

• Laitteet, joissa on "isä-isä" -tyypin liitoselementti, ovat saniteettiliittimiä, joista molemmilla puolilla on ulkokierteillä varustetut liitokset.

Tärkeää: Kaikissa luetelluissa laitteissa kotelo ja liitoselementit ovat messinkiä tai ruostumatonta terästä AISI 316L. Ei ole suositeltavaa hankkia rautametalleista tai kevyistä seoksista valmistettuja venttiilejä alumiinia lisäämällä.

Sovelluksen ominaisuudet

Nestemäisten ja kaasumaisten väliaineiden kuljettamiseen suunniteltujen putkistojen rakentamiseen käytetään modernia palloventtiiliä. Siksi on mahdollista löytää myytävissä olevia laitteita, joissa on kytkentätyyppisiä liitoselementtejä, jotka on suunniteltu käytettäväksi kaasun kanssa tai työskentelemään veden kanssa.

Joten, miten kaasun muutokset poikkeavat vedestä, paitsi kynien väristä?

1. Kaasun pysäytysventtiilit valmistetaan ottaen huomioon kaasun toimitusvarmuusvaatimukset. Näiden vaatimusten noudattaminen vaikuttaa käytettävien materiaalien laatuun ja kaikkien rakenteellisten osien kokoonpanon tarkkuuteen.

Jälleen kaikki virallisesti valmistetut venttiilit kaasunjakeluverkkoja varten ovat pakollisen laadunvalvonnan alaisia ​​ja sitten sertifioitu käytettäväksi Venäjän federaation ja IVY-maiden alueella.

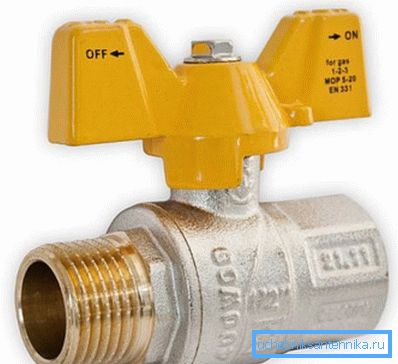

Kaasuventtiilit erottavat seuraavista ominaisuuksista:

• Kaikki rakennekomponentit, myös varsi, kootaan kotelon sisään, minkä seurauksena laite on täysin suljettu ja erottamaton.
• Räjähdysvaarallisen tangon läsnäolo tekee toiminnasta turvallisen sekä kotimaisissa että teollisissa ympäristöissä.
• Teknisten laitteiden läsnäolo, joka on suunniteltu vauhtipyörän estämiseen ja tiivistämiseen.
• Kyky käyttää laitteita laajalla lämpötila-alueella (-40 ° C: sta + 60 ° C: seen), mikä on enemmän kuin merkityksellistä kotimaan ilmasto-olosuhteissa.
• Kyky käyttää laitteita useissa paineindikaattoreissa (hanat on suunniteltu nimellispaineeseen, joka on enintään 5 bar ja enintään 20 bar).

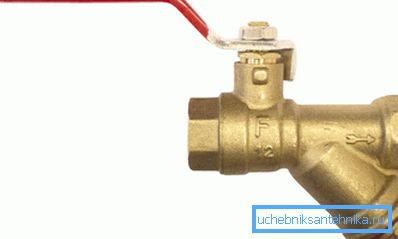

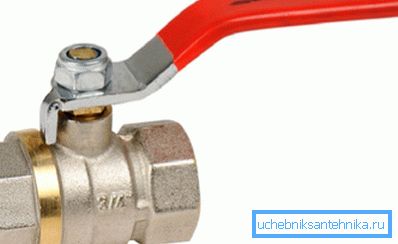

1. Palloventtiilit vedelle tehdään pienemmällä määrällä lopputuloksen laatua koskevia vaatimuksia.

Ainoa olennainen vaatimus, että valmiin tuotteen on täytettävä, on yhdistelmä tiiviyttä ja korkeaa korroosionkestävyyttä.

Ulkopuolella veden palloventtiilit eivät eroa suuresti samanlaisista laitteista, jotka on suunniteltu toimimaan maakaasun kanssa. Mutta on yksi tärkeä seikka: jos kaasuventtiili voidaan laittaa vesihuoltojärjestelmään, veden sulkuventtiilejä ei voida käyttää kaasun käsittelyyn!

Kaasuventtiilien asennuksen ominaisuudet

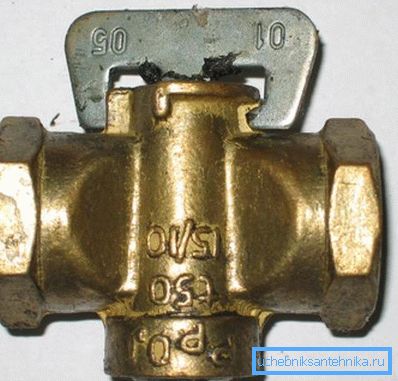

Viime aikoihin asti kotitalouksien tai huoneistojen maakaasun toimituksia hallitsi emä-äiti-korkkitapit. Tällaiset laitteet kierrettiin putkilinjan repeämässä oleviin ulkoisiin kierteisiin.

Tarvittavan kireyden varmistamiseksi kierteinen liitos rullattiin hinaamalla ja myöhemmin fum-teipillä. Liitoksen käyttöiän pidentämiseksi liitososan liitosten ääriviivaa pitkin oleva rako maalattiin öljymaalilla, joka kuivumisen jälkeen eliminoi vuotojen mahdollisuuden.

Nykyisin primitiiviset ja kestämättömät korkkitankit on korvattu kehittyneemmillä pallomuutoksilla, joissa on suuri resurssi.

Uudet laitteet, kuten vanhat versiot, on varustettu "äiti-äidin" tyypin liitoselementeillä. Tämä tehdään asennuksen helpottamiseksi putkilinjan rikkoutumiseen ilman ylimääräisiä siirtymäliittimiä, mikä voi vaikuttaa haitallisesti rakenteen tiukuuteen.

Tärkeää: Kaasunjakeluverkkoja rakennettaessa käytetään vain erityisiä sertifioituja lukituslaitteita. Eli osta kaasuventtiiliä, älä unohda varmistaa, että varmenne on saatavilla.

Lukituslaitteiden vaihtaminen suoritetaan asiantuntijoilla, joilla on erityiset toleranssit. Riippumaton asennus on ensinnäkin mahdollisesti vaarallista, ja se voi lisäksi johtaa seuraamuksiin.

LVI-venttiilien asennuksen ominaisuudet

Kuulaventtiilin asentaminen metalliputkiin voidaan tehdä käsin ilman asiantuntijoiden osallistumista.

Työn opetus on seuraava:

• Jos haluat asentaa laitteen, kuten "äiti-äiti", leikkaamme putkilinjan, kun olet aiemmin sammuttanut vesihuollon. Leikkaa putken koko nosturin rungon koosta, ei laskemalla sivuputkia.
• Käsittelemme putkien päät hiomakoneella, puhdistusrei'illä. Sitten poistamme ulkokehän, joka yksinkertaistaa kierteitysprosessia.
• Seuraavaksi valmistele leikkuri (kuolla) ja aseta siihen leikkuri, joka vastaa hanan kierteen kokoa.
• Putken pää on voideltu ohuella rasvakerroksella, esimerkiksi voit käyttää litholia. Levitä leikkurille sama voiteluaine.
• Sovellamme leikkurin putken päähän ja tietyllä vaivalla alamme leikata langat tiukasti myötäpäivään. Leikkaa noin 6-7 kierrosta.

Rautaputken nosturi on kierrettävä vähintään 5 kierrosta. Nykyään markkinoilla voit ostaa laitteita, joissa on korkki-mutteri, joka on suunniteltu 3 kierrosta, et saa ostaa tällaista vahvistusta, koska se on suunniteltu messinki- ja kupariputkille.

Tärkeää: Jos levy kääntyy useita kertoja, kiristyy, palaa yksi kierros ja leikkaa sirut. Tämän jälkeen voit siirtyä eteenpäin.

• Valmistetusta langasta puhdistamme metallilevyt ja käärimme pellava- tai fum-teipin.

Käämitys suoritetaan nosturin kelauksen suuntaan. Jos ravistelet vastakkaiseen suuntaan, kierretty kytkin kokoaa tiivisteen tukkiin.

• Keräämme nosturin valmiiksi poistetuista putkista. Vääntämällä avaimenavaimella, kierrämme venttiilit, kunnes kummastakin päästä tehdään 4-4,5 kierrosta. Varmista, että laitteen vauhtipyörä on sulatetussa asennossa, jossa se vain kääntyy.

"Äiti-äiti" -tyyppisten venttiilien polymeeriset lajikkeet

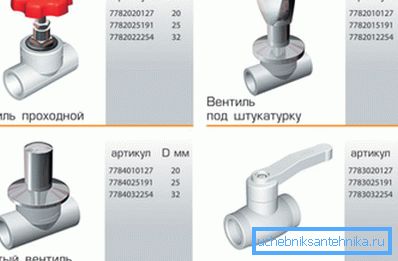

Aiemmin lueteltujen metalli- laitteiden lisäksi, joissa on liitosliittimet suuttimissa, käytetään yleisesti polymeerimateriaaleista valmistettuja pysäytysventtiilejä. Tyypillinen esimerkki on vesijohtojärjestelmiin asennettaviksi tarkoitetut polypropyleenihanat.

Tällaiset laitteet on varustettu molemmissa päissä liitännöillä, joihin putkien päät on asetettu juotosprosessin aikana. Polypropeenista valmistetut vesiliittimet sekä metallista valmistetut analogit valitaan sisääntuloaukkojen halkaisijan mukaan, mitattuna tuumina. Polymeerituotteiden hinta on kuitenkin edullisempi kuin metallituotteiden hinta.

Lähes kaikki markkinoilla olevat polypropeeninosturit ovat pallomaisia ​​laitteita, joissa on äiti-äiti yhdistävät elementit.

johtopäätös

Nyt kun olemme oppineet, millaisia ​​liitäntöjä käytetään venttiileissä ja miten jotkut venttiilityypit eroavat muista, on aika laittaa nämä tiedot käytäntöön.

Onko sinulla kysyttävää, joista et saanut kiinnostavia vastauksia? Lisää hyödyllistä tietoa löytyy katsomalla tämän artikkelin videota.
