Upotettavat pumput kaivoille: ensimmäinen tuttavuus

Miten pumppu toimii? Mitkä ovat upotettavan pumpun ominaisuudet ja miten ne voidaan valita? Mitä pitäisi kiinnittää erityistä huomiota asennettaessa?

Artikkelissa yritämme vastata näihin ja muihin kysymyksiin.

Työolot

Mitkä ovat kotimaan kaivopumppujen olosuhteet?

Tämän ymmärtäminen antaa meille selkeämmän käsityksen siitä, mitkä ominaisuudet ovat tärkeimpiä arvioitaessa laitetta.

• Pumpun jäähdyttämää vettä käytetään moottorin jäähdyttämiseen.. Jäähdytyksen laatu vaikuttaa muun muassa laitteen kuoren ja kaivon seinämien väliseen kuiluun: liian pieni etäisyys ei ole toivottavaa. Lisäksi: tässä tapauksessa on olemassa vaara, että tuote häiritään laskettaessa tai poistettaessa.
• Pumppu ripustetaan jonkin verran kaivon pohjasta; kun taas suurimmaksi osaksi veden yläpuolella oleva vesipylväs on muutaman metrin päässä. Näin kompensoidaan pohjaveden tason väistämättömät kausivaihtelut.
• Palvelu, lievästi sanottuna, vaikeaksi. Tuotteen poistaminen useiden kymmenien metrien syvyydestä ei ole sinänsä triviaali tehtävä; porausreiän muodonmuutos saattaa tehdä sen mahdottomaksi.

Huomaa: jos upotettavan pumpun asentaminen kaivoon omilla käsillään on varsin mahdollista, sen nostaminen, kun kotelo on epämuodostunut, saattaa vaatia porauslaitteiden osallistumista.

• Päätä, jonka pitäisi luoda yksikkömme, ei rajoita pinnan etäisyys. Tarvitaan ylimäärä, joka ei vain luo tarpeeksi paineita tyhjennyssäiliöiden ja sekoittimien käyttämiseksi, vaan myös voittaa putkien hydraulisen vastuksen.

luokitus

Joten, mitä laitteita keskustelemme?

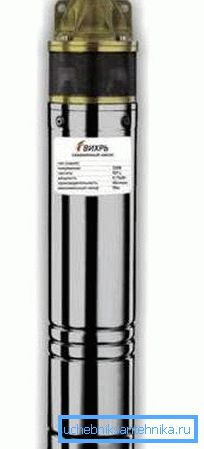

pyörre

Sen rakenne on melko yksinkertainen: juoksupyörä aiheuttaa liiallista painetta etäisyydellä pyörimisakselista; akselia pitkin, päinvastoin, tapahtuu tyhjiö, joka antaa veden sisääntuloa kaivosta. Vaikuttaa siltä, ​​että järjestelmä on yksinkertainen ja vikasietoinen, joten pumpun hinta on minimaalinen, ja käyttöikä on suuri.

Kuitenkin, kuten aina, paholainen on yksityiskohdissa.

Muista, mitä painetta tämän yksikön pitäisi luoda. Kymmeniä metrejä, eikö? Jotta ulostulossa olisi 7–9 kgf / cm2: n ylipaine, juoksupyörän ja kotelon välinen rako on laskettava millimetrin fraktioissa - muuten vesi kulkee yksinkertaisesti ympyrässä.

Jos suurten hiukkasten sisäänpääsy, joka voi kiertää juoksupyörää, voi estää karkean suodattimen sisäänkäynnissä, mitä tehdä pienillä hioma-aineilla? He käyttävät teriä ja murskata rungon; tämän seurauksena tarvitaan kalliita korjauksia, mikä johtaa pumppausosan täydelliseen vaihtamiseen.

Kapteeni-todisteet viittaavat siihen, että pyörrepumppuja käytetään vain kaivoihin, joissa on poikkeuksellisen puhdas vesi, joka sisältää enintään 30 grammaa epäpuhtauksia kuutiometriä tilavuutta kohti.

ruuvi

Ruuvin porausreiän pumput - täsmälleen päinvastainen pyörre, kun otetaan huomioon epäpuhtauksien suhteellisuus. Ne selviytyvät nostovälineistä, jotka sisältävät jopa 50 prosenttia hiekkaa ja muita suspendoituneita aineita. Miten tämä saavutetaan?

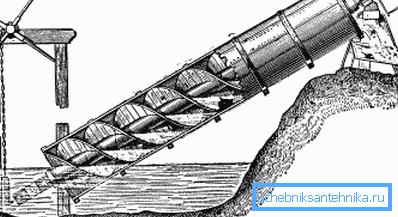

Suunnittelun ytimessä on Archimedes-ruuvi (tai mato), rakentava elementti, jota muinainen kreikkalainen keksijä nostaa veden muinaisina aikoina. Pyörivä, se luo dynaamisesti liikkuvia alueita, joilla on korkea paine.

Tällainen laite luo useita suunnittelun ominaisuuksia.

• Erillisen moottorin tarve ja sen vedeneristysongelmat häviävät. Itse pyörivä mato on sähkömoottorin roottori ja runko on sen staattori.
• Laitteen tehokkuus on vain 50-70 prosenttia, mikä on paljon huonompi kuin kilpailevien ratkaisujen. Osa energiasta käytetään käyttämättömään sekoittamiseen ja veden lämmitykseen: pumpun oma hydraulinen vastus on erittäin korkea.
• Suorituskyky on myös huomattavasti alhaisempi kuin kilpailijoiden.
• Poistovesi vaatii pakollista suodatusta. Tämäntyyppisiä laitteita käytetään kuitenkin useammin ei jatkuvaan toimintaan kaivoissa, vaan niiden puhdistamiseen lietteen tai esikäsittelyn aikana.
• Maton ja kotelon välisestä aukosta (ns. Puristussovitus) riippuu pumpun suorituskyky. Mitä tiukemmat osat sopivat, sitä korkeampi suorituskyky ja paine pistorasiassa.

Kuitenkin: staattorin resurssi samanaikaisesti pienenee mekaanisen kulumisen lisääntymisen vuoksi.

• Jos roottorit on valmistettu mahdollisimman kovista ja kulutusta kestävistä (yleensä käytetään ruostumatonta terästä), niin elastisia materiaaleja, myös kumipohjaisia ​​yhdisteitä, käytetään laajalti staattoreiden sisäkuoriin.

kalvomainen

Tämäntyyppisten laitteiden edullisuus on kilpailun ulkopuolella. Sen syy on sen suunnittelun yksinkertaisuus: elastista kalvoa ohjaa solenoidi, johon ohjausvirtapiiriin syötetään suurtaajuista teholähdettä; palloventtiilit pakottavat veden liikkumaan oikeaan suuntaan ja estävät sen liikkumisen kalvon paluuiskun aikana.

Halvuudesta huolimatta potentiaalisen ostajan kannattaa pitää mahdollisimman kaukana kalvopumpuista.

Mikä on tämän opetuksen syy?

• Kalvoresurssi on rajoitettu sen laadusta ja valmistuksessa käytetystä materiaalista riippumatta. Se on epämuodostunut työprosessissa, joka väistämättä johtaa jossain vaiheessa sen tuhoutumiseen. Pumpun nostaminen ylläpitoon, kuten muistan, on epäilyttävä ilo.
• Hiekalla tai pienellä pikkukivellä kierretyllä kuulaventtiilillä on tyhjäpumpun toiminta erittäin nopealla solenoidivikauksella.

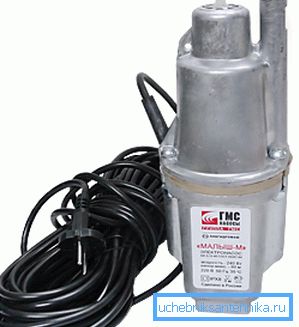

• Tällaisen tuotteen paine ja suorituskyky eivät ole kriittisiä. Tyypillinen tämän luokan edustaja - kotimainen Malysh - käytettiin laajalti useita vuosikymmeniä sitten maan kaivoissa ja matalissa kaivoissa; Nyt kaikki kalvolaitteet korvaavat käytännössä seuraavan tyyppiset pumput - keskipakoputket.

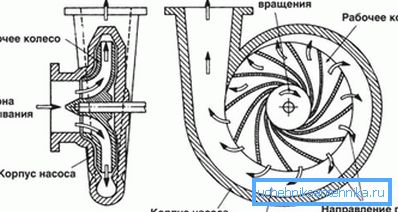

keskipakoinen

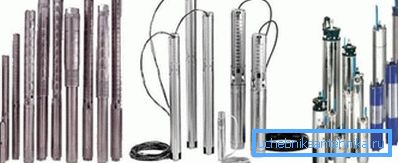

Tässä järjestelmässä useimmat nykyisin myytävät laitteet toimivat. Rakenteellisesti ne muistuttavat voimakkaasti pyörteitä; juoksupyörän ja kotelon välinen rako on kuitenkin paljon suurempi, mikä tekee rakenteesta vähemmän herkkiä epäpuhtauksille. Hiukkaset, joiden koko on enintään 2 millimetriä ja suspensioiden määrä jopa 150 grammaa kuutiometriä kohti, eivät aiheuta ongelmia.

Miten painetta ja suorituskykyä tarjotaan? Loppujen lopuksi on ilmeistä, että kaivojen uppopumppujen tärkeimmät tekniset ominaisuudet - pään ja suorituskyvyn - kasvavat katastrofaalisesti, jos siipipyörän ja kotelon välissä on enemmän tilaa, eikö se olisi?

Ongelma ratkaistaan ​​yksinkertaisesti ja kauniisti. Moottorin akselille on asennettu useita vaiheita peräkkäin, joista kukin koostuu siipipyörästä ja diffuusorista. Jokainen vaihe lisää painetta 5 - 10 metriä; Tämän seurauksena ulostulon ylipaine voi olla 20 tai enemmän ilmakehää.

valinta

Joten kaivo porataan, kotelo on asennettu. Olemme myymälässä ja aiomme ostaa laitteen, joka lähivuosina antaa meille juomavettä ja on tarkoitettu kotitalouksien tarpeisiin. Mitä etsiä ostettaessa?

Pään paine

Nimellinen paine ei saa olla pienempi kuin on tarpeen; Merkittävä ylitys on kuitenkin myös epätoivottavaa: tulos ei ole pelkästään liiallinen energiankulutus, vaan myös mahdolliset ongelmat joustavilla liitoksilla (ne eivät ole liian kestäviä korkeille työpaineille).

Miten lasketaan tarve?

1. Ota pumpun syvyys. Vähimmäisetäisyys kaivon pohjasta on noin yksi metri; ottaen huomioon pohjaveden tasojen vaihtelut, on suositeltavaa laskea pumppu noin 5-10 metrin päähän vesipinnasta. Rungon tyhjien ja vedellä täytettyjen osien syvyys on helppo lävistää lyijypainolla. Riittää, kun mitataan köyden kuiva ja märkä osa.
2. Tuloksena oleva arvo lisätään 30 metriä. Liiallisen paineen pitäisi aiheuttaa paine, jota tarvitaan sekoittimien ja täyttöventtiilien normaaliin toimintaan vesihuollossa.
3. Laskennattomien tappioiden tulokseen lisätään 10%.

Niinpä 40 metrin syvyyteen upotetun pumpun nimelliskorkeus (40 + 30) * 1,1 = 77 metriä on toivottavaa.

Huomautus: Käytännössä tulos on pyöristetty kymmeniin metreihin. Tällöin kannattaa ostaa laite, jonka nimellispaine on 80 m.

tuottavuus

Ihannetapauksessa sen pitäisi olla suurempi kuin perheen huippukysyntä, mutta ei ylitä virtausnopeutta. Neljän hengen perheelle tavallisesti otetaan laite, jonka kapasiteetti on noin 50 litraa minuutissa. takapihan tonttien juottamisen tarve on noin kaksinkertainen.

Miten määritetään (jopa suunnilleen) virtausnopeus?

1. Määritä pumpun yläpuolella olevan vesipylvään korkeus. Sen mittaaminen, kuten jo tiedämme, ei ole vaikeaa kuin köysi.
2. Me pumppaamme hyvin.
3. Selvitä, kuinka kauan vedenpinta palautuu. Tätä varten teemme määräajoin mittauksia pienellä aikavälillä.

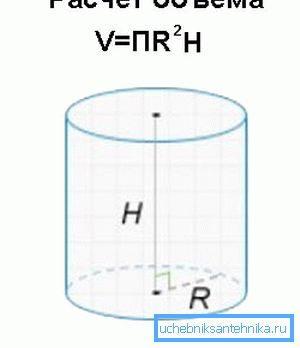

4. Jaamme pumpatun tilavuuden ja sitten syötetään kaivoon viime aikoina. Miten lasketaan tunnetun korkeuden vesipylvään tilavuus? Se on yhtä suuri kuin tämän korkeuden ja kotelon säteen neliön ja numeron pi. Näin ollen 10 metrin korkeuden ja 10 cm halkaisijan pilarin tilavuus on 10x (0,05 ^ 2x3,1415) = 0,0785 m3 eli 78,5 litraa.

halkaisija

Useimmissa tapauksissa se on 4 tuumaa (noin 10 cm); valmistajien valikoimassa on kuitenkin 3 tuuman malleja.

Huomautus: yhtä suorituskykyinen pumppu, jonka halkaisija on pienempi, on yleensä kalliimpaa. Mitä pienemmät moottorin mitat ovat, sitä vaikeampaa on saada aikaan tarvittava vääntömomentti.

valmistaja

Yleensä kuuluisien valmistajien (Grundfos, Pedrolo, Wilo ja niin edelleen) tuotteet kestävät pidempään ja aiheuttavat paljon vähemmän ongelmia omistajille. Laitteiden vikaantumisen yhteydessä yritykset ovat kehittäneet palveluverkoston.

asennus

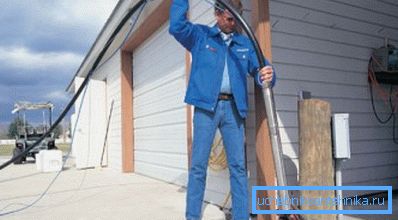

Upotettavan pumpun todellinen asennus kaivoon näyttää tältä:

1. Kaivo pumpataan, poistetaan hiekasta ja lietteestä. Tietenkin, jos mahdollista.
2. Pumpun puristimen ulostulossa on kiinnitetty muoviputki veden kuljettamiseen. Lisäksi laite on ripustettu teräskaapeliin, jossa on korroosionesto.
3. Sitten yksikkö lasketaan kaivantoon. Palauta: etäisyys pohjaan ei saa olla pienempi kuin metri, muuten tynnyrin ja hiekan talteenotto on todennäköistä.

1. Kaapeli on kiinnitetty tukevasti kärkeen. Vesiputki ja kaapeli laitetaan taloon.

Huomio: putki asetetaan maanpinnan alle.

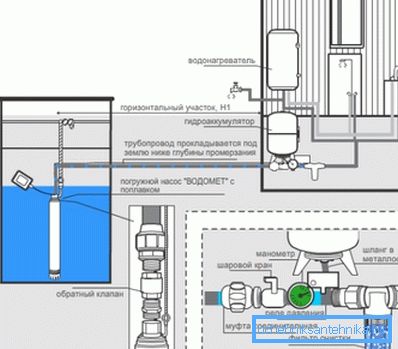

Vesihuollon yhteydessä on kuitenkin syytä pohtia useita vivahteita.

• Jos palautusventtiiliä ei ole itse pumpun suunnittelussa, se asennetaan sen jälkeen. Ilman venttiiliä, kun moottori pysähtyy, vesijärjestelmän vesi virtaa kaivoon.
• Hydroakumulaattorin asennus on erittäin toivottavaa. Se tasoittaa veden käytön huiput; Lisäksi, jos se on saatavilla, pumppu pysyy tyhjäkäynnillä huomattavan osan ajasta, mikä säästää sekä sähköä että sen resursseja.
• Suuritehoiset laitteet tarvitsevat käynnistimen, joka lisää asteittain käynnistysvirtaa.

johtopäätös

Toivomme, että valinta ja asennus eivät aiheuta vakavia vaikeuksia lukijalle. Tämän artikkelin video tarjoaa hyödyllistä lisäinformaatiota. Onnea!
