Upotettavat kaivopumput tehokkaaseen vesituotantoon

Yksittäisen rakentamisen kehittämisen yhteydessä yhä useammat kehittäjät hankkivat oman vesilähteensä, mutta laadukkaat kaivopumput ovat välttämättömiä nesteiden automaattiseen keräämiseen. Erityistä huomiota kiinnitetään upotettavan tyyppisiin laitteisiin, koska ne voivat tarjota nousua suuresta syvyydestä.

Mitä tulee ulkoisiin analogeihin, niiden apuaine otetaan vain 8 metrin etäisyydeltä, joten näitä tuotteita ei oteta huomioon.

Tutustuminen laitteisiin

Edustetut yksiköt upotetaan pumpattavaan nesteeseen, mikä tekee mahdolliseksi nostaa melko suurelta syvyydeltä.. Jos käytetään hydraulimoottoria, pumpattava väliaine toimii energialähteenä, joka joutuu sisäpuolelle liiallisen paineen alaisena. Riippumaton käyttölaite asennetaan veden pinnan yläpuolelle.

Tärkeimmät edut

Tällä hetkellä hyvin nesteen upotetut kaivopumput ovat yleisiä, koska monista eduista.

Siksi ne alkoivat pitää tärkeimpinä välineinä nesteen saamiseksi ja syöttää se lähes mihin tahansa korkeuteen.

• Vesi toimii jäähdytysaineena, mikä tarkoittaa, että ylikuumeneminen tapahtuu vain poikkeustapauksissa.
• Tällaisia ​​laitteita on helppo asentaa ja purkaa tarvittaessa.
• Laitteen korkea tiiviys estää veden pääsyn sisään, mikä voi häiritä järjestelmän toimintaa.
• Suoran paineen menetelmä antaa mahdollisuuden siirtää nestettä tehokkaasti pitkiä matkoja.
• Kompaktien mittojensa vuoksi on mahdollista säilyttää ja kuljettaa tuotteita ilman vaikeuksia.
• Näillä laitteilla on alhaiset vaatimukset pumpatun veden laadulle.
• Laitteen käytön aikana ei synny liikaa kohinaa, joten sitä voidaan käyttää lähes kaikkialla.
• Alhainen hinta voidaan pitää lisäetuna, joka puhuu tämän tuotteen puolesta.

Täydentää! Tällä hetkellä edellä mainittujen tuotteiden laajuus on kasvanut suuresti, mikä liittyy ensisijaisesti teknisen kehityksen toteuttamiseen.

Tällaisten laitteiden käyttö

Nesteenottoon tarkoitettuja laitteita, jotka upotetaan suoraan pumpattavaan väliaineeseen, käytetään tarjoamaan yksityiskoteja vedellä sekä maan kasteluun.

Yleensä säiliössä käytetään kaivoa pumpun asennusta varten, mutta todellisuudessa tuote voi sijaita järvellä, joella ja muissa vesistöissä. Etäisyys pohjasta ylittää yhden metrin suojaamaan pumppua eri epäpuhtauksien sisäänpääsystä.

Tärkeimmät tuotteet

Nämä tuotteet voidaan jakaa kahteen tyyppiin toimintaperiaatteen perusteella. On kuitenkin olemassa myös toinen luokittelu, joka erottaa sauvan ja sauvaton laitteet.

Ensimmäisessä tapauksessa toiminta suoritetaan veden pinnalla olevan itsenäisen moottorin avulla. Jokainen huuhtelupumppu, jossa on kelluu, kulkee erityisen sauvan läpi.

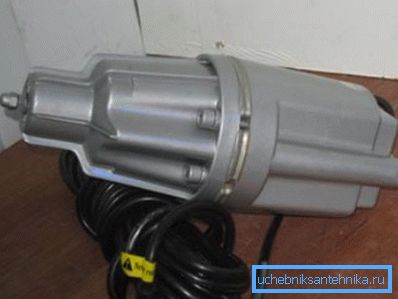

Vibraattiset aggregaatit

Tämän luokan tuotteet toimivat muuttamalla painetta erityisessä poistokammiossa, ja neste imetään kumista valmistetun kalvon edestakaisin liikkumisen ansiosta.

Kun laite on kytketty päälle, sähkövirta menee kelan käämitykseen ja muodostaa magneettikentän.

Imukammion tila on täynnä nestettä, joka tunkeutuu erityisten venttiilien läpi.

• Voimayksikkö on sähkömagneetti, joka koostuu erikoissydämestä, joka on valmistettu teräslevyistä. Täytteenä käytetään kvartsihiekkaa sisältävää epoksihartsia.
• Tärinä sisältää toisen magneetin osan kiinteällä varrella. Kumi-aluslevy toimii iskunvaimentimena. Koko laitteen suorituskyky riippuu suuresti tästä elementistä.
• Imu- ja syöttökammioita tarvitaan veden saantiin ja sen myöhempään toimittamiseen tietylle etäisyydelle.
• Erityinen iskunvaimennin, joka joissakin tapauksissa suljetaan metallirenkaalla.
• Aluslevyjen avulla (muuttamalla niiden lukumäärää) voit säätää männän iskun ja säätää siten suorituskykyä.
• Sauva liikkuu kammion sisällä ohjainta pitkin renkaan muodossa. Pitkän osan muotoilu parantaa jonkin verran suorituskykyä, koska tässä tapauksessa ei ole käytännössä mitään sivuttaissiirtymää.
• Kumilevyjen muodossa olevat takaiskuventtiilit mahdollistavat nesteen virtaamisen sisäänpäin, mutta ei ulos kammiosta, koska reikä sulkeutuu männän ollessa levitettynä.
• Kumimäntä, jossa on lukitusmutteri, on tämän rakenteen perusosa, joka usein katkeaa. Erityisesti nopeasti poistetaan likaisen veden elementti.
• Ulostulokanavat ovat välttämättömiä, niin että kun ontelon sisäinen paine kasvaa, vesi voi virrata ulos.

HUOM! Kaikista luetelluista komponenteista kumi-mäntä ja venttiilit ovat alttiimpia kulumiselle. Muiden komponenttien osalta ne ovat melko kestäviä.

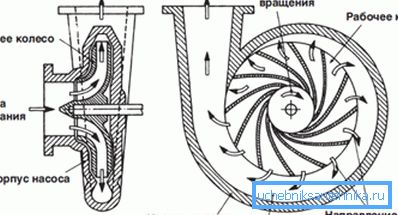

Keskipakoiset tuotteet

Tämäntyyppisiä kaivopumppuja pidetään nykyään hyvin yleisinä hydraulikoneina.

Suurin etu on pumpattavan väliaineen jatkuva virtaus, jota ohjaa keskipakovoiman luominen.

• Pääkamera, joka on erityinen kapasiteetti, jossa koko prosessi tapahtuu.
• Juoksupyörä on kiinnitetty akseliin avaimella ja korkkimutterilla.
• Nesteenergiansiirron helpottamiseksi levyn ja napan välissä sijaitsevat erikoisterät.
• Kotelon avulla voit liittää pääfragmentit yhteen hydraulijärjestelmään.
• Laippaan kuuluu eräänlainen holkki, o-renkaat, tiivisteet ja pari mutteria.
• Suuttimia tarvitaan nesteenottoon ja tietyn paineen purkamiseen järjestelmän sisällä.
• Laitteen akseli on useimmissa tapauksissa valmistettu ruostumattomasta teräksestä, sillä sinun on käsiteltävä nestemäistä väliainetta.
• Tällaisten pumppujen laakerit toimitetaan pääasiassa valuraudalla, joissa on erityinen valu.
• Opas valetaan valuraudasta, vaikka pronssivaihtoehtoa pidetään edullisempana, koska se mahdollistaa täysin sileän pinnan.

Varoitus! Pään nostamiseksi suhteellisen pienillä syöttöarvoilla käytetään monivaiheisia pumppuja, joissa on vaakasuora asento. Ne on varustettu useilla juoksupyörillä.

Asennusprosessi

Kun olet ostanut upotustuotteen, laitteen asennukseen liittyy monia kysymyksiä. Kuitenkin kaivopumpun liitäntäkaavio on varsin yksinkertainen, joten työ tehdään usein käsin. On toivottavaa saada ainakin yksi avustaja.

Pääasiallinen työ

Upotustyyppinen laite pidetään sisällä kaapelilla, joka on kiinnitettävä tukevaan ja luotettavaan rakenteeseen. Paras vaihtoehto on tehdä metallikehyksen kulmista, joka asennetaan suoraan kärkeen.

Yksi elementeistä tekee reiän kaapelin kiinnittämiseksi.

1. Ensinnäkin laite on sijoitettu putkiosan viereen, jonka kautta yhteyden muodostaminen tee on suoritettu.
2. Seuraavaksi aukeaa kaapeli kytkeytymään sähköverkkoon. Se sijaitsee myös putken välittömässä läheisyydessä.
3. Laitteen tulo on varustettu venttiilillä, mutta joskus ne asennetaan tehtaalla.
4. Asennettuun venttiiliin on kiinnitetty messinki- tai muovikytkin vesiputkeen liittämistä varten.
5. Sähkökaapeli on myös kiinnitetty vesijohtojärjestelmän elementtiin, jota varten käytetään sähköteippiä.
6. Pumppu on ripustettu sinkittyyn tai nailonkaapeliin. Tukielementti työnnetään koteloon sijoitettuihin korvakkeisiin.
7. Esiasennuksen jälkeen kaksi henkilöä laskee laitteen alas kaivoon, kun et voi pitää kiinni sähkökaapelista.
8. Kun laite saavuttaa halutun syvyyden, kaapelin toinen pää on kiinnitetty teräsrunkoon valmistetun reiän läpi.

Kiinnitä huomiota! Yleensä asennuksen jälkeen putkilinja asetetaan LVI-laitteiston asennuspisteeseen. Järjestelmän asennuksen jälkeen maan alla olevat komponentit peitetään geotekstiilillä.

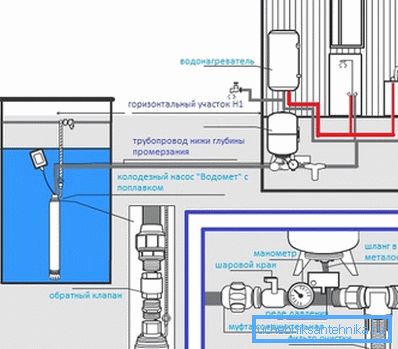

Hydrauliakkujen ja automaation liittäminen

Yksikön toiminnan automatisoimiseksi, työn helpottamiseksi asennetaan erityinen rele- ja kalvotankki. Hydroakku ei voi kytkeytyä päälle hyvin usein, kun saniteettilaitteen venttiili avautuu. Vesi tällaisessa säiliössä riittää pääsääntöisesti useita tunteja.

Kaikki elementit asennetaan sisätiloissa. Rele asennetaan vaakasuoraan asentoon niin, että kondensaatti ei pääse sisäpuolelle. Sähkökaapelit on välttämättä suojattu erityisellä aallotuksella.

Toiminnan perusteet

Useimmissa tapauksissa laitteet on säädetty täysin, mutta ennen asennusta on suositeltavaa testata laitetta joka tapauksessa vääristymien ja tukosten puuttumisen vuoksi, koska kuljetuksen aikana voi tapahtua vaurioita.

Voit tehdä tämän irrottamalla mesh-suodattimen ja kääntämällä kytkintä nupin avulla.

Tällöin roottorin tulisi pyöriä tasaisesti.

• Jos tietoja ei ole, on noudatettava edellytystä, että käytetty yksikkö on vedenpinnan alapuolella ja etäisyys pinnasta ylittää yhden metrin.
• Laitetta ei ole suositeltavaa käyttää ilman sähköturvallisuuslaitteita, jotka suojaavat päämoottoria ylikuormituksilta, oikosulkuilta ja kaksivaiheiselta kytkimeltä.
• Kun järjestelmä käynnistetään, poistoputken venttiili sulkeutuu kokonaan. Testauksen sisällyttämisen päätarkoitus on roottorin oikeellisuuden tarkistaminen.
• Jos laite toimii normaalisti, säätöventtiili avautuu vähitellen. Sitä ei kuitenkaan missään tapauksessa saa ylittää fluidilähteen virtausnopeutta.

• Kolme ensimmäistä päivää seurataan huolellisesti kaivopumpun toiminnan suhteen. Jos tänä aikana ei havaita toimintahäiriöitä, laite asetetaan jatkuvaan toimintaan.
• Noin kerran kuukaudessa kontrolliasema tarkistetaan tai pikemminkin kontaktien ja releen tila tutkitaan. Palaneet tuotteet pyyhitään varovasti alkoholilla käsitellyllä liinalla.
• Pumppaustuotteen tilan seuranta suoritetaan epäsuorilla merkeillä. Esimerkiksi dynaamisen vedenkorkeuden kasvu lisääntyneellä suorituskyvyllä voi merkitä laitteen toimintahäiriötä.
• Ennen laskeutumista pumppu täytetään usein suodatetulla vedellä täyttöaukon läpi. Ensimmäinen käynnistys ilman tätä toimenpidettä suoritetaan vain kaksi tuntia sukelluksen jälkeen. (Katso myös artikkeli Miten pumpun valitseminen kaivolle: parametrit.)

Lopuksi

Yllä esitetyssä käyttöoppaassa tarkastellaan upotettavan tyyppisiä hyvin pumppuja, koska niitä pidetään tehokkaimpina ja sopivimpina käytön aikana. Ennaltaehkäisevät ja korjaavat toimet toteutetaan eri taajuudella, ja kaikki riippuu mallista. Tämän artikkelin video antaa sinulle mahdollisuuden saada täydellisiä tietoja laitteista.
