Tuuman nosturi: rakennus- ja käyttöominaisuudet

Tässä artikkelissa puhutaan tärkeimmistä eroista tuuman mittausjärjestelmän ja metrisen mittausjärjestelmän välillä. Harkitsemme myös putkilinjan venttiilien valinnan ominaisuuksia.

Artikkelin aihe on erittäin kiinnostava, koska markkinoilla on laaja valikoima saniteettilaitteita, joiden mittoja ei ole määritetty tavanomaisissa millimetreissä. Voit esimerkiksi löytää puoli tuuman nosturin myyntiin, ja mitä luulet tämän koon?

Mittausarvojen ero

Mittausarvojen eron välittömästi selvittämiseksi huomataan, että tuuman mittausjärjestelmää käytetään perinteisesti putkilinjojen rakentamisessa ja pysäytysventtiilien valinnassa.

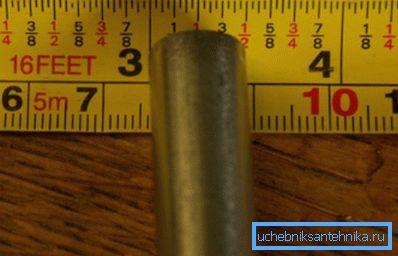

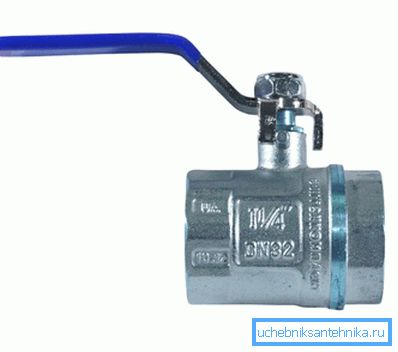

Englannin tuumaa (tuumaa) merkitään metrisen mittausjärjestelmän kirjallisesti 25,4 mm. Näin ollen putkien ja liitosten valinnassa käytettyjä nykyisiä arvoja ei ole vaikea muuntaa millimetreiksi, riittää, että varustetaan laskimella.

Esimerkiksi lasketaan, mikä analoginen metrinen mittausjärjestelmä vastaa 2 tuuman hanaa. Tätä varten 25,4 kerrotaan kahdella ja saat 50,8 mm.

Niinpä laskentaohjeet ovat teoreettisesti yksinkertaisia, ja on myös helppo laskea tuuman hanan mitat. On vielä harkittava, miten nämä määrät yhdistetään putkien koon kanssa.

Putken halkaisijan ominaisuudet

Kuten jo mainittiin, on helppo laskea, kuinka paljon hanaa on 1 2 tuumaa millimetreinä. Mutta mitä on tiedettävä, jotta putkilinjan venttiilit voidaan valita?

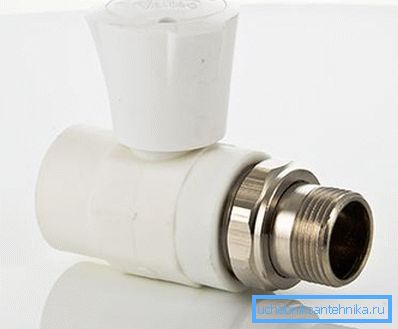

Tällä hetkellä, kun rakennetaan sisäisiä vesiverkostoja, suosituin ratkaisu on metalli-muovi, polypropeeni, harvemmin metallimetalli- tai kupariputket.

Ei ole mikään salaisuus, että kaikilla näillä putkilla, joiden ulkohalkaisija on samanlainen, on erilainen sisähalkaisija, koska teräsputki on ohuempi kuin vastaava polymeerimateriaalista valmistettu tuote.

Siksi putkilinjan mittoja ja venttiilien mittoja vastaavasti määritettäessä on otettava huomioon seuraavat arvot:

• seinän paksuus;
• sisähalkaisija - putkijohtojen, sekä putkien että liittimien, ehdollinen ominaisuus;
• nimellishalkaisija (Dу) - sisäisen halkaisijan nimellisarvo millimetreinä ja pyöristettynä koko arvoon;
• nimellishalkaisija DN;
• ulkohalkaisija.

Edellä esitetystä seuraa, että jos venttiili on 1 8 tuumaa (sisäinen läpimitta), jossa on sisäkierre on naaras, niin ulkoisen kierteen putken ulkohalkaisijan tulisi olla myös 1/8.

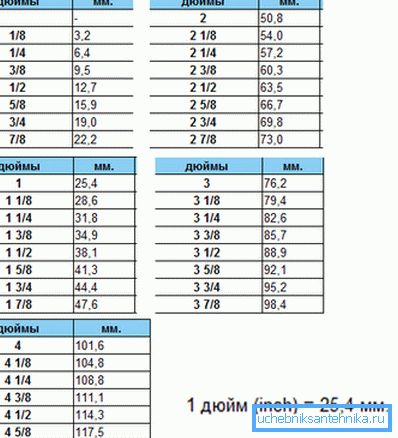

Näin ollen tarkastelemme aiemmin annettua taulukkoa, kuinka paljon on 1/8 ja katso 3,2 mm. Eli saimme hanan sisäpuolen halkaisijan ja putken ulkopuolelle millimetreinä.

Tuuman palloventtiilin laite

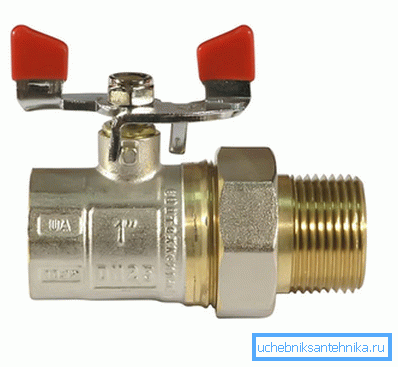

Kun sanomme nosturille tuuman ja neljänneksen, tarkoitamme usein niin sanottuja puolipyörien lukituslaitteita, joissa on pallo-tyyppinen suljin. Harkitse, miten tämä laite on järjestetty, ja mitä sinun täytyy pitää mielessä valittaessa.

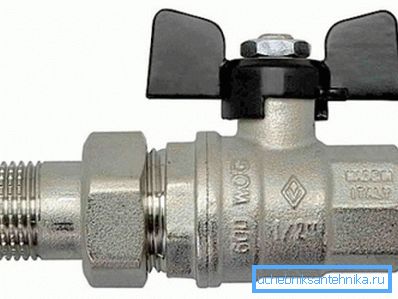

Kuulaventtiili on eräänlainen putken pysäytysventtiili, jonka lukituselementti on muodostettu pallon muotoiseksi.

Nykyään puolijänniteventtiilejä, joissa on palloventtiilit, pidetään yhtenä nykyaikaisimmista, progressiivisimmista ja samalla helposti asennettavista ja ylläpidettävistä pysäytysventtiilityypeistä. Tällaisia ​​nostureita käytetään yleisesti neste- ja kaasumaisia ​​väliaineita kuljettavien putkistojen rakentamisessa.

Siirrettävällä kuulamaisella sulkimella on läpimenevä aksiaalinen reikä, joka tietyssä asennossa on samassa linjassa nosturin rungossa olevan läpivientireiän kanssa. Kun reiät yhtenevät, veden virtaus kulkee vapaasti, samalla kun kotelon ja portin reiät eivät täsmää, virtaus estyy. Esimerkiksi hila-venttiili suljetaan kokonaan, jos palloa pyöritetään 90 astetta akselinsa ympäri.

Täysin reiän venttiili on varustettu sulkupallolla, jonka läpimitta on samanlainen kuin suuttimen sisähalkaisija, joka on kytketty putkistoon.

Putkilinjan reikäparametrien vaatimustenmukaisuuden vuoksi minimoidaan hydraulisten häviöiden taso, joka erottaa nämä laitteet muista venttiilityypeistä. Siksi palloventtiiliä käytetään tällä hetkellä kaasuputkien lineaarisissa osissa olevan lukituslaitteen päätyyppinä.

Kuulaventtiilin suunnittelussa on tärkeä osa "satuloja", jotka on valmistettu fluoroplastisista renkaista. "Satuloiden" läsnäolo tarjoaa täyden liitoksen pultista ja kotelosta, tiiviyden, tasaisuuden ja helpon pyörimisen putkesta.

Tärkeää: PTFE-istuinten läsnäolo rajoittaa kuljetetun väliaineen lämpötilaa + 200 ° C: een.

Yhteenvetona edellä esitetystä on huomioitu pallotyyppisten palloventtiilien ominaisuudet:

• laitteen yksinkertaisuus;
• kotelon ja sulkimen tiiviys;
• kompakti mitat;
• virtausosan kokoonpanon yksinkertaisuus ja pysähtyneiden vyöhykkeiden lähes täydellinen puuttuminen;
• hallinnan helppous;
• rajoitettu aika, joka tarvitaan laukaisimen kääntämiseen;
• mahdollisuus käyttää viskoosia väliaineita, lietettä, suspensioita, massoja jne. kuljetettaessa.

Tärkeää: Tällaisille laitteille on tunnusomaista yksi suuri haittapuoli - "kuolleen" vyöhykkeen läsnäolo, kun suljin käännetään kääntöpyörällä. Tämä epämukavuus kompensoidaan melkoisesti vauhtipyörällä varustetulla nosturilla.

Venttiilin nosturin laite ja toiminta

Venttiilien ohella on mahdotonta huomata venttiilihanat, joita käytetään yleisesti kotitalous- ja teollisuusputkien rakentamisessa.

Tämän tyyppisten venttiilien etuja ovat seuraavat:

• korkeatasoinen ylläpitokyky verrattuna kuulakappaleisiin;
• kohtuullinen hinta;
• laaja valikoima tarjouksia, jotka johtuvat monipuolisista muutoksista;
• helppo asentaa;
• mahdollisuus käyttää sulku- ja säätöventtiileinä (vertailua varten palloventtiili - vain sulkuventtiilit).

Haittapuolten joukossa havaitsemme alhaisemman kestävyyden verrattuna pallomaisiin. Toisaalta laite voidaan tarvittaessa purkaa, selvittää rikkoutumisen syy ja korjata se itse.

Tavanomainen yksiventtiiliventtiili koostuu seuraavista rakenneosista:

• kupari, messinki tai ruostumaton teräs;
• nokka (erillinen tai erottamaton kehosta);
• vauhtipyörä, joka on kiinnitetty tankoon;
• lukitusmekanismi on maton tai keraamisen tyyppinen kampiakseli.

Kuten jo mainittiin, venttiilityyppiset laitteet käyttävät kahta tyyppistä lukitusmekanismia. Harkitse niiden sovelluksen piirteitä.

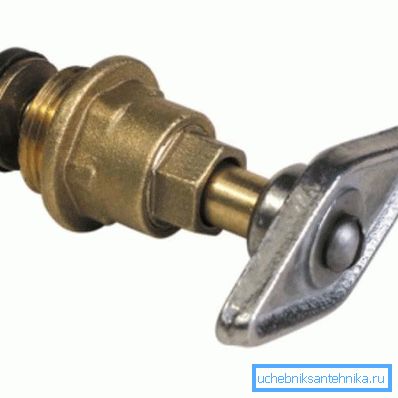

Mato-tyyppistä lukitusmekanismia ohjaa vauhtipyörän useita kierroksia akselinsa ympäri. Vauhtipyörän vastakkaisessa päässä oleva matonvarsi on varustettu kumilla tai nahka-tiivisteellä.

Tiiviste on pyörimisprosessissa "satulan" vieressä ja sulkee siten vesihuollon. Toisaalta, jos käännät vauhtipyörää vastakkaiseen suuntaan, tiiviste siirtyy pois satulasta ja vesi kulkee esteettömästi.

Tärkeää: Tällaisissa mekanismeissa yleisin ongelma on tiivisteen ohentaminen ja sen seurauksena vuotojen esiintyminen. Korjausohjeet ovat yksinkertaisia, riittää, että venttiili puretaan, poistetaan vanha tiiviste ja asennetaan uusi tiiviste paikalleen.

Keraamisen nosturilaatikon muodossa oleva lukitusmekanismi on progressiivisempi vaihtoehto mato-tyyppiseen laitteeseen verrattuna.

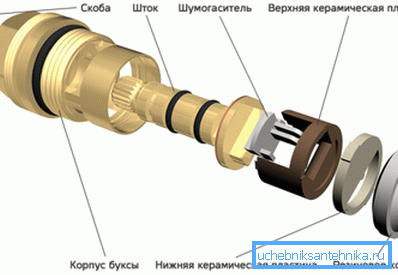

Suljin on ydin, jossa on kaksi yhdistettyä keraamista levyä, joista toinen on paikallaan ja toinen pyörii akselinsa ympäri. Prosessissa kääntämällä levyn varsi yhdistetään tai päinvastoin, niiden välillä on aukko, jonka läpi vesivirta kulkee.

Tämäntyyppisen sulkemisen edut ovat seuraavat:

• alhainen vääntömomentti, koska laite on puoliksi kierrosta;
• sulkimen kestävyys, koska keraamiset osat ovat paljon vahvempia kuin kumitiiviste;
• korjauksen yksinkertaisuus, koska suljinta ei korjata, vaan se muuttuu täysin sillä, että sen hinta on alhainen.

johtopäätös

Joten nyt meillä on yleinen käsitys siitä, mikä on nosturi 3 4 tuumaa ja vastaavat tuotteet, joiden koko on muu. Jälleen tarkastelimme laitteen lukituslaitteiden ominaisuuksia, jotka on sovitettu asennettaviksi tuumaputkiin.

Onko sinulla kysyttävää? Löydät kattavampia vastauksia katsomalla tämän artikkelin videota.
