Tietoja upotettavan pumpun, pumppausaseman ja johdotuksen

Yksityisen talon vesihuoltojärjestelmä ratkaistaan ​​usealla tavalla - se on vesihuippu kaivosta (kaivosta), liitos yleiseen verkkoon sekä luvaton yhteys julkiseen vesihuoltoon, mikä on erittäin epätoivottavaa, koska siihen liittyy seuraamuksia.

Joten vain kaksi ensimmäistä menetelmää sopivat meille, vaikka useimmissa tapauksissa yksityisellä sektorilla (erityisesti kaupungin ulkopuolella) on omat vesilähteet lähes kaikissa pihoissa, käytämme uppopumppua. Tätä käsitellään jäljempänä, samoin kuin esittelemme videon tässä artikkelissa.

Vesi talossa

Keskitetyn vesihuollon liittämistä koskevat säännöt

Huom. Venäjän liittovaltion lain mukaan vastuu luvattomasta laittomasta yhteydestä keskitettyyn juomavedenjakelujärjestelmään on hallinnollinen sakko. Joten yksilöiden osalta se vaihtelee 1 000–1 500 ruplaan, virkamiehille 2 000–3 000 ruplaa ja oikeushenkilöille 20 000–30 000 ruplaa

• Oikeudellisen yhteyden mahdollisuuden keskitettyyn vesihuoltojärjestelmään määrittää yksinomaan paikallinen Vodokanalin sivukonttori, minkä vuoksi sinun on ensin haettava apua.. Työn suorittaminen voidaan suorittaa sekä Vodokanalin että kolmannen osapuolen organisaatioilta, joita usein suosittelee sama Vodokanal, paitsi että asennuksen hinta on yleensä liian korkea. Korkeat kustannukset perustuvat pääsääntöisesti lupaan tällaisten teosten tuotantoon.
• Ohje mahdollistaa kuitenkin itsenäisen solmion, vaikka sinulla ei olisi lisenssiä, mutta lopulta lopullinen päätös riippuu siitä organisaatiosta, jonka osastossa järjestelmä sijaitsee.. Kaiken kaikkiaan tämä on kysymys, joka voidaan ratkaista, vaikka toisinaan se ei toimi ilman tiettyä lahjusta, joten on mahdollista kerätä koko asiakirjapaketti.
• Jälleen kerran itse liitosprosessi on tehtävä Vodokanalin edustajan läsnä ollessa, tai he vain tekevät sen itse - sinun tarvitsee vain tehdä putkilinjan. Tietysti dokumenteista on aina tietynlainen byrokratia, mutta keskitettyyn järjestelmään liittyminen säästää sinut monista ongelmista tulevaisuudessa.

Upotettavan pumpun liitäntä

Kaivon tapauksessa on mahdollista kytkeä hydrofori vesihuoltoon - pääsääntöisesti veden peilistä 7 metrin tai pienemmän maanpinnan tasolle riittää (tällaiset pumput on suunniteltu nousemaan jopa 9 metriin, vaikka 30 metrin syvyydessä on erityisiä syvyysyksiköitä). .

Nykyään yhä useammin upotettavia pumppuja käytetään kaivoihin ja porausaukkoihin - ne maksavat hieman enemmän, mutta tällaiset välineet ovat tehokkaampia ja niillä ei käytännössä ole sukellusrajoituksia (ne antavat vedenottoa jopa syvimmissä kaivoissa, yli 50 m).

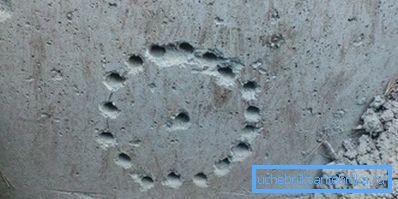

Niinpä liitämme vesihuoltojärjestelmän kaivosta tai kaivosta upotettavan pumpun avulla ja kaivosrenkaassa, maaperän jäätymispisteen alapuolella, täytyy tehdä reikä putkelle, tai pikemminkin tulee olemaan puristusnurkka, joka yhdistää putken pumpusta ja talosta.

Pumppuun kiinnitetään paluuventtiili, johon 32 mm: n HDPE-putki (matalapainepolyeteeni) on kytketty ja sitten se on liitetty kulmaan. Lisäksi laite on kiinnitetty kaapeliin, jonka toinen pää on näkyvissä kaivopyörän ulkopuolella ulkopuolella (sähkökaapeli ajetaan yhteen reikään HDPE-letkulla).

HDPE-putken siirtämiseksi porausreikään on paljon helpompi asentaa sovitin, joka korvaa kulma-puristusliitännän. Tämä on tällainen sovitin, joka koostuu kahdesta osasta, jotka on kiinnitetty toisiinsa liukuvan järjestelmän, kuten kelkan avulla. Erityistä rasvaa luistin risteyksessä on vettä.

Kaivon tuotantoputkessa tarvitset timanttikorunleikkurin, jonka avulla voidaan tehdä halkaisijaltaan sopiva reikä omilla käsillään, mutta jos siellä on vielä kotelo, niin aukko pääsyä tuotantoputkeen voidaan leikata hiomalla. Nyt ilman pumppua.

Käynnistämme sovittimen reikään reikään sauvalla, joka voidaan valmistaa HDPE: stä suoralla puristusliittimellä (sovittimen sisäpuolella on erityinen paikka kierteitetylle liitännälle - kuvassa se on musta). Kiinnitä sovitinmutteri.

Tämän jälkeen irrotamme sovittimen ja kiinnitämme pumpun palautusventtiilillä ja polyeteeniputkella irrotettavaan osaansa - täällä kaikki tapahtuu aivan kuten hyvin asennettuna. Aseta koottu yksikkö kaivoon säätämällä sitä sauvalla sovittimen molempien osien liittämiseksi. Jos telakointi ei toimi ensimmäistä kertaa - älä epätoivoa - voit varmasti tehdä tämän useilla yrityksillä.

Pumppu on kiinnitetty kaapelilla kaivopäähän, ja lisäksi kärkeen on liitäntäpäätteitä sähkökaapelin muodostamiseksi, joita ei missään tapauksessa ole riittävästi. Voit myös kytkeä kaapelin suoraan kaivoon, vain täällä on toivottavaa sulkea kierre lämpösuuttimilla - ensin käännä erikseen ja sitten koko kaapeli.

Huom. Kaivannon pohja on tarpeen hiekan tyynyn täyttämiseksi, noin 2-3 cm: n korkeudella - tämä jakaa tasaisesti putken ja kaapelin kuorman maaperän paineesta. Ylhäältä viestinnän tulisi olla myös peitetty hiekalla niin, että se kattaa vähintään 4-5 cm - tämä suojaa putkea ja kaapelia teräviltä esineiltä, ​​jotka saattavat olla maassa (kivet, lasi, lanka jne.). Jotta hiekan tyynyä ei tampita, se kaadetaan runsaasti vedellä - kutistuminen tapahtuu välittömästi.

Pumppuasema

Jos käytät uppopumppua, se tarkoittaa, että pumppuasema on varustettava (tavallisesti tämä tapahtuu tiilillä ja betonilla), mutta jos kaatui keskitettyyn vesihuoltoon, asenna HDPE: n asentamisen jälkeen vain yksi hana ja karkea suodatin.

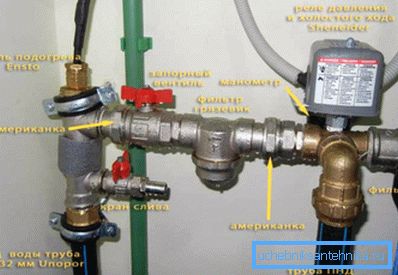

Aloitetaan siis kaukosäätimestä kertyneestä HDPE: stä - jos pelkäät sen jäädyttämisestä, asenna tähän tarkoitukseen erityinen tee, jossa on lämmityskaapeli ja tyhjennysventtiili, ja sen jälkeen, kun on asennettu yhteinen sulkuventtiili.

Seuraavaksi tulee karkea suodatin, ja sitten asennetaan kalvotankki, joka takaa järjestelmän ja paineenvaihtimella varustetun yksikön ja kuiva-anturin. Mutta on parempi, jos nämä kaksi laitetta, rele ja anturi asennetaan erikseen, joten vian sattuessa sinun täytyy vaihtaa vain yksi solmu eikä kaksi kerralla.

Kuivakäynnin anturia ei tietenkään voi asentaa lainkaan, mutta silloin ei ole moottorin hätäpysäytystä, jos se ei ole vedessä, vaan ilmassa (kun ilma kulkee laitteen sijasta veden sijasta - se avaa piirin).

Nyt sinun tarvitsee vain asentaa hieno suodatin (tavallisesti se on pullo, jossa on kasetti) tai voit jopa laittaa 2 kappaletta, jos vesi on likainen ja aloita johdotus tästä paikasta.

järjestely

Huom. Kuuman veden puuttuessa jotkut yrittävät käyttää lämpöhöyryä, joka on yhteydessä vesihuoltoon, mutta tällaiset toimet ovat erittäin tehottomia ja ensinnäkin, koska se on säännöllinen vedenkeitin, jossa on vain jatkuva lämmitys. Taloudellisina lämmittiminä on parasta käyttää läpivirtauslaitteita tai pieniä (10 l) sähkökattiloita.

Tällä hetkellä kuuman ja kylmän veden kaapelointi suoritetaan useimmiten polypropeeniputkilla, mutta sille on tunnusomaista kyky kestää tietty paine ja vakio lämpötila - nämä ovat PN-10, PN-16, PN-20 ja PN-25.

Kaksi ensimmäistä putkityyppiä käytetään yksinomaan kylmän veden jakeluun ja toinen - kuumaan ja lämmitykseen. Mutta kokenut LVI-putkistot käyttävät pääsääntöisesti PN-20: ta - se on hyvä sekä kylmälle että kuumalle linjalle.

SPR-putkien hitsausparametrien taulukko

Huomioi pöytä - näet juottamisen ajan, sekä putken optimaalisen upottamisen liittimeen. Näiden parametrien noudattaminen sallii putkien läpäisevyyden säilymisen ja hanojen paine on aina hyvä.

johtopäätös

Lopuksi haluaisin sanoa muutaman sanan kylpyhuoneista, varmista, että liität wc-astian vesihuoltoon, kylpyhuoneen hana, pesuallas tai sähkökattila hanojen läpi. Tämä mahdollistaa solmun ehkäisemisen, korjaamisen ja vaihtamisen irrottamatta talon koko putkistoa.
