Teräsnosturi - yksinkertaisuus ja kestävyys yhdessä pullossa

Teräksiset venttiilit, joissa on sulkuosat teräspallon muodossa, ovat erottamiskykyisiä rakentamisen kestävyyden ja yksinkertaisuuden ansiosta. Kyky lähes välittömästi sulkea nesteen tai kaasun virtaus on arvostettu paitsi jokapäiväisessä elämässä myös teollisuudessa - tällaiset laitteet löytyvät tavallisesta asunnosta sekä voimakkaasta kemianteollisuudesta.

Lyhyesti palloventtiilien laitteesta ja luokituksesta

Kaikkien kuula- teräsventtiilien rakenne on samanlainen - lukituselementti on esitetty metallikuulana, jossa segmentit leikataan rinnakkain. Pallon keskellä on läpimenevä reikä, ja nesteen tai kaasun virtauksen säätö tapahtuu yksinkertaisesti kääntämällä kahvaa.

Kiinnitä huomiota! Tavanomaisella kuulaventtiilillä on vain 2 työasentoa - täysin auki tai kiinni, joten ne eroavat tavallisista venttiileistä.

Luokittelun osalta kaikki riippuu ryhmittelyyn perustuvasta kriteeristä.

Liitetiedoston mukaan voit valita seuraavia vaihtoehtoja:

• kierteitetyt - se asennetaan tavalliseksi putkiliitokseksi (molemmilla puolilla on sisäkierre, joten putket on yksinkertaisesti ruuvattu hanaan). Tällaiset yhdisteet ovat erityisen herkkiä rakenteen laadulle ja käyttöolosuhteille, jos se altistuu tärinälle ja painehäviöille, on parempi luopua kytkinmallista. Koska tällainen yhteys on irrotettava, tällaiset laitteet ovat erityisen suosittuja veden ja lämmön putkien asennuksessa;

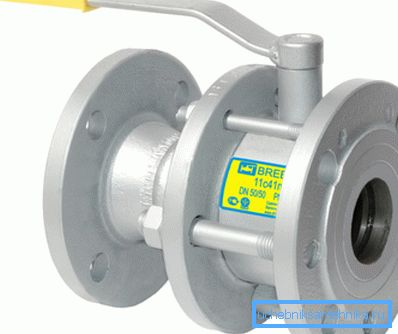

• laippaliitäntä - rei'illä varustetut kiekot on hitsattu päistä ja liitännät putkiin suoritetaan pulttien avulla. Teräspallolaipan venttiili on hieman suurempi ja painaa enemmän kuin kytkin yksi, mutta sitä voidaan käyttää melko ankarissa olosuhteissa, teollisuudessa ne yleensä suosivat tällaisia ​​laitteita;

• hitsattu liitos - sitä voidaan pitää harvinaisimpana tyypinä, kuuluu yksiosaisen luokkaan. Sitä voidaan käyttää vain siinä tapauksessa, että sen korvaamista tulevaisuudessa ei tarvita. Vahvuuksista voidaan todeta, että mekaanisen rasituksen, tärinän jne. Kestävyys - oikea hitsauslujuus on lähes yhtä hyvä kuin putken metalli. Hitsausta varten tarkoitettu teräspalloventtiili asennetaan yleensä paikkoihin, joissa käyttöolosuhteet eivät johda sen nopeaan hajoamiseen, ts. Kosteus on normaali jne.;

• Erilaiset lueteltujen yhdisteiden yhdistelmät ovat mahdollisia.. Esimerkiksi nimitysmutterimutteri sanoo, että molemmilla puolilla on korkki-mutteri, jonka avulla se voidaan asentaa myös vapaan tilan puuttumisen olosuhteissa. Muut yhdistelmät ovat myös mahdollisia, kuten rikastinmutteri jne.

Voit jakaa hanat ja toimintaperiaatteen:

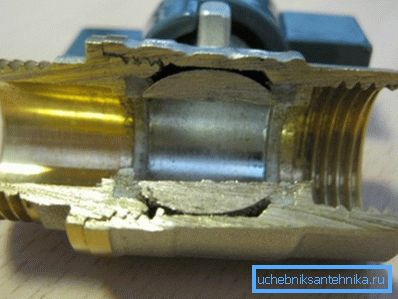

• holkkihanat tarjoavat yksinkertaisen nesteen / kaasun kulun muuttamatta sen suuntaa ja sekoittamatta toista virtaa. Muodosta ja koosta riippuen voidaan erottaa täydet porauslaitteet (reiän halkaisija on yhtä suuri kuin putken sisähalkaisija) ja mallit, joissa reikä on pienempi kuin putken läpikulku;

• kulmalaitteet - tarjoavat virtauksen pyörimisen 90 ° kulmassa;

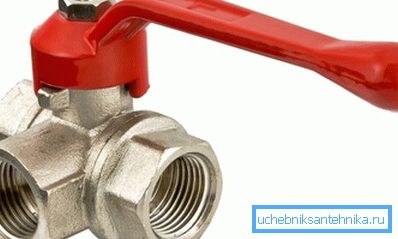

• kolmisuuntaiset mallit - teräksinen kolmitieventtiili voi toimia sekä sekoittimena että virtausjakajana (sen suunnittelua käsitellään jäljempänä).

Luokittelu voidaan antaa kahvan tyypin mukaan. Voidaan nähdä, että pienikokoisilla nostureilla on kompakti perhosmuotoinen kahva, mikä johtuu siitä, että sen sulkeminen vaatii suhteellisen vähän vaivaa. Suuremmat laitteet on varustettu tavanomaisella kahvalla, jonka avulla voit sulkea hanan vähän vaivaa.

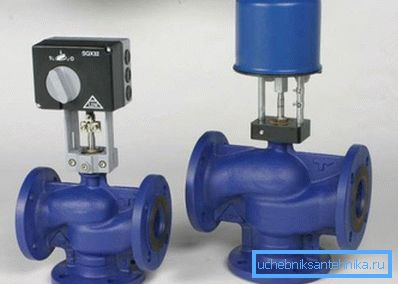

Kiinnitä huomiota! Teollisuudessa joskus suuren kahvan asentaminen on mahdotonta vapaan tilan puutteen vuoksi, jolloin nosturin toiminnan säätämiseen käytetään sähkökäyttöä. Tällaisen laitteen hinta ei tietenkään ole demokraattinen.

Lue lisää teräspalloventtiilin käytöstä ja asennuksesta

Perinteisen läpijuoksumallin toimintaperiaatetta tarkasteltiin edellä, paljon enemmän kiinnostusta aiheuttavat nosturit, joissa on 3 tai useampia putkia, eli 3-tieventtiilit jne. Tällaiset laitteet ovat monimutkaisempia, mutta ne tarjoavat enemmän mahdollisuuksia kuin perinteiset nosturit.

Kolmitieventtiilit

Suurin, että tavanomainen läpivirtausventtiili voi ohjata neste / kaasuvirtausta 3-suuntaisesti, pystyy erottamaan tai sekoittamaan virtauksia.

Itse asiassa tämän kriteerin mukaan niiden luokittelu suoritetaan:

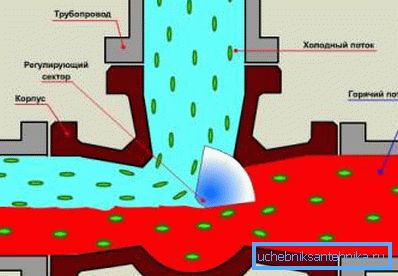

• sekoitushana sekoittaa 2 nestevirtaa. Tällaisia ​​laitteita käytetään tavallisina sekoittimina huoneistoissa. Monimutkaisemmasta sisäisestä suunnittelusta huolimatta sen asennus on yksinkertaista ja tehdään käsin;

• erottimet - tällaisissa laitteissa tuleva nestevirta jaetaan 2: lla. Se voi myös ohjata saapuvan virtauksen kokonaan yhteen liitettyihin järjestelmiin. Tämä mahdollistaa esimerkiksi lämmitysjärjestelmän yksittäisten piirien täydellisen erottamisen, mikä on hyödyllistä, kun käytät talon matalassa lämpötilassa ja tavanomaisessa lämmityksessä samanaikaisesti.

Nosturin ohjauksen osalta yleisimmät mallit, joissa on manuaalinen säätö. Mutta jos talousarvio ei ole rajoittaja, on täysin mahdollista järjestää automaattinen säätö. Kaikki tämä on välttämätöntä asentaa siihen servo, joka on liitetty huoneeseen sijoitettuun termostaattiin.

Teräsnosturin asennus

Asennusohjeet ovat erittäin yksinkertaisia ​​ja riippuvat kiinnityksen tyypistä (kytkin, laippa jne.):

• kun käytät korkki-mutteria, riittää, että FUM-nauha kelataan itse venttiilin ulkoiseen kierteeseen, aseta sitten tiiviste, tiivistysrengas ja mutteri putkeen. Tämän jälkeen se kierrä vain venttiilin kierteen mutterin;

• laipan kiinnityksen tapauksessa liitos putkessa olevaan laippaan aikaansaadaan korkean lujuuden ruuveilla, jotka kiristetään momenttiavaimella. Nosturin laipan ja putken välissä on aina tiivisteen tiiviste, tarvittaessa voit aina kiristää pultit, ainoa asia, johon sinun täytyy kiinnittää huomiota, on, että kaikki pultit on kiristettävä samalla voimalla.

Yhteenvetona

Teräspalloventtiili on yksinkertaisen muotoilunsa, luotettavuuden ja kestävyyden takia ottanut arvokkaan paikan paitsi putkimiehen arsenalissa myös teollisuudessa. Pieni parannus sen suunnittelussa (kolmisuuntaiset mallit) mahdollistaa lähes kaiken ongelman, joka koskee nesteen tai kaasun virtauksen säätämistä putken läpi.

On myös tärkeää, että jokainen henkilö selviää tällaisen laitteen asennuksesta, ja tässä artikkelissa on esimerkki 3-tieventtiilin käyttämisestä lämmitysjärjestelmässä.
