Teemme putkityöt yksityisessä talossa

Jos päätät tehdä putkiston yksityisessä talossa, jossa on säiliö tai ilman sitä, se tarkoittaa sitä, että sinulla on mahdollisuus käyttää kaivoa tai kaivoa (artesian tai hiekkaa) tähän tarkoitukseen. Veden pumppaamiseksi tällaisissa tapauksissa käytä pinnan (hydroporeja) ja upotettavia (syviä) pumppuja, mutta toinen vaihtoehto on edullisempi teknisissä parametreissa.

Siksi käsittelemme uppopumpun asennusta ja polypropeeniputkien johdotusta, ja lisäksi näemme videon tässä artikkelissa.

Autonominen vesihuolto

Suositus. Upotettavat pumput ovat tärinää ja keskipakoisuutta, mutta yksityisen talon vesijärjestelmä on parempi keskipakoyksiköllä. Tosiasia on, että tärinäpumput ovat halvempia, mutta myös niiden tekniset ominaisuudet ovat alhaisemmat. Lisäksi värähtelevän vedenotto aiheuttaa hyvin imun, mikä johtaa virtausnopeuden vähenemiseen.

Kaivon virtausnopeus

• Jotta voit tietää, että vesilähde (hyvin tai hyvin) riittää tilan tarpeisiin, sinun on määritettävä sen virtausnopeus, joka mitataan m: ssä³/ s, m³/ min, m³/ tunti ja m³/ päivä. Eli sinun on määritettävä, kuinka nopeasti lähde täytetään vedenottoon.
• Tätä varten sinun on pumpattava kaikki vesi kaivosta (hyvin) ja mitattava siihen käytetty aika (on hyvä käyttää pumppua näihin tarkoituksiin). Laske nyt pumpatun veden tilavuus - tämä voidaan tehdä käyttämällä pitkää mittanauhaa tai johto - mittaa etäisyys staattisesta tasosta maan pintaan ja etäisyys pinnasta pohjaan - niiden välinen ero on vesipylvään korkeus.

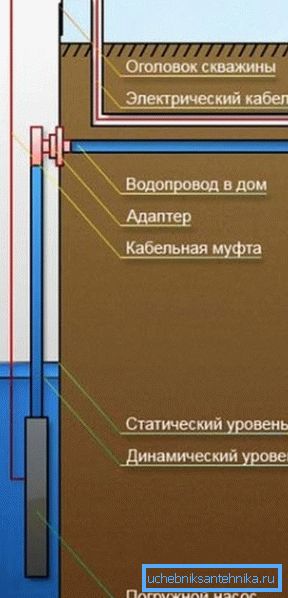

• Staattisen tason lisäksi sinun on määritettävä staattinen taso - se määritetään, kun vedenotto tapahtuu, staattinen taso laskee ja lopulta se asennetaan yhteen paikkaan - tämä on dynaaminen taso (eri tehon pumpuille tämä indikaattori vaihtelee).
• Veloitus määräytyy seuraavan kaavan mukaan: Dt = V / (H_melu-H_stat) * H_w. Tässä Dt on haluttu virtausnopeus m.³/ tunti, V on pumppausnopeus m³/ tunti, H_melu - dynaaminen taso, H_stat - staattinen taso, H_w - vesipatsaan korkeus staattisesta etiketistä.

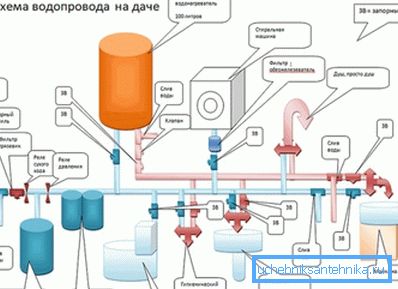

• Upotettavan pumpun teho ei saa ylittää lähteen virtausnopeutta, ja saat tarvitsemasi kuvan, jos summataan kaikki talon ja paikan vedenottot. Yksinkertaisuuden vuoksi voit keskittyä alla olevaan taulukkoon, jonka avulla voit tehdä hankkeen vesihuoltoon omassa talossa.

Arvioitu veden kulutus eri kylpyhuoneissa

maavalli

Voit selvittää, miten saada vesihuoltojärjestelmä omakotitalossa, sinun täytyy tietää maaperän jäätymisen syvyys alueella - kaivannon syvyys riippuu tästä indikaattorista - on parasta tehdä se 50 cm tämän kriittisen pisteen alapuolella.

Lisäksi kaivojen pohja on täytettävä vähintään 2-3 cm korkealla hiekkakerroksella - tämä toimenpide on suojaus polyeteeniputkelle sen vaurioilta erilaisilla terävillä esineillä, jotka saattavat olla maassa (lasi, kivet, lanka). Kun täytät putken ja kaapelin, ne kaataa ensin hiekkaa ja heittävät sitten maahan.

Suositus. Jotta kaivetaan kaivettuun hiekkaan, ei ole tarpeen käyttää peukaloa. Se on runsaasti, jotta se kaadetaan vedellä ja se valuu välittömästi.

Kaivoksen lisäksi sinun on kaivettava kaivoa seinän sisä- ja ulkopuolelta, jotta voit aloittaa polyeteeniputken säätimen läpi tai sen alla.

Jos sinulla on monoliittinen perusta, niin teipissä on välttämättä armeeraus, joka ei salli sinun käyttää timantti- tai pokonitovoy koronchatoy -myllyä - reikä on vasara ontto taltalla ja poralla, ja leikkaa armatuurin hiomakoneella. Saatat kuitenkin kulkea myös säätiön alle, mutta tätä varten ulompi ja sisäinen kuoppa tulisi tehdä riittävän syväksi.

Jos sinulla on hyvin, sinun täytyy porata reikä kaivosrenkaaseen, mutta ohje antaa niiden valmistuksen lanka- tai lujitekehyksellä, joten et voi käyttää ydinmyllyä.

Helpoin tapa tehdä tämä on poralla - vedä halutun halkaisijan ympyrä ja poraa reiän pitkin reikäreunojen välinen minimietäisyys, kuten yläkuvassa. Tämän jälkeen voidaan betonikappale lyödä ulos vasaralla tai taltalla ja tähän voidaan käyttää vasaran poraa.

Sovittimen käyttö

Tällöin, jos yksityisen talon johdotukset tehdään kaivosta, voidaan käyttää alavirtasovitinta - tämä laite toimii samalla tavalla kuin puristusnurkka, vaikka sen hinta on hieman korkeampi. Se on asennettu maanpinnan alle jäävän tason alapuolelle, ja nyt kerrotaan, miten tämä tehdään.

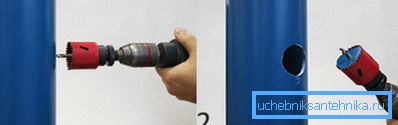

Yleensä tuotannon ja kotelon putki porattaessa kaivoa saadaan korkeammaksi kuin tarvitaan, joten ylimääräinen osa leikataan hiomakoneella yksinkertaisesti, minkä jälkeen pää asetetaan. Mutta meillä on vielä sovitin - reikä on porattu timanttileikkurilla, jonka halkaisija on sopiva

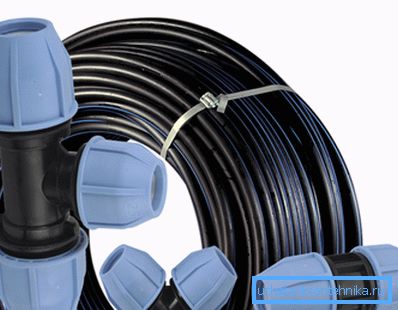

Jos haluat asentaa ja kiinnittää osan sovittimesta putkella olevaan putkeen, sinun täytyy ruuvata sauva toiseen puoleensa - tähän on erityinen kierteinen reikä. Sauvana voidaan käyttää polyeteeniputkea (HDPE), jossa on suora puristusliitos. Ole varovainen, että sovitinta ei irrota mielivaltaisesti ja että se ei pääse kaivoon.

Laske sovitin reiän tasoon ja vedä suuttimen avulla sormia ulospäin ja käännä mutteri sen kiinnittämiseksi - sen jälkeen osat voidaan erottaa.

Nyt venttiili ruuvataan upotettavaan pumppuun siten, että vesi ei virtaa paineen alaisena, ja kierrämme halutun pituisen HDPE-putken (matalapaineisen polyeteenin) puristusliittimellä - pumpun täytyy sukeltaa dynaamisen tason alle vähintään 30 cm. HDPE: n puoli on myös kierretty liitäntään, joka yhdistää 32 mm: n putken sovittimen irrotettavaan osaan.

Nyt sinun täytyy tehdä se itse sauvan avulla, laskea pumppu kaivoon ja aseta irrotettava osa aikaisemmin kiinnitettyyn osaan - erityinen voiteluaine ei anna veden tarttua nivelen läpi. Syvennyksen sovittimen käyttäminen kaivoon ei toimi, koska betonirenkaat ovat liian paksuja seinämiä ja putkea ei ole riittävästi asennusta varten.

Putkien asennus ja pumppausasema

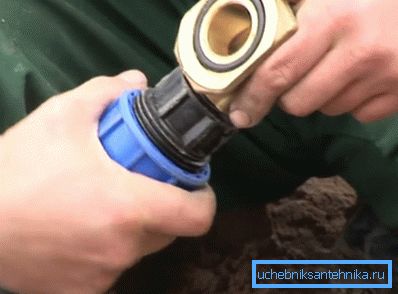

Kuten aikaisemmin mainittiin, yksityisen talon vesihuolto, teemme 32 mm: n matalan paineen polyeteeniputken. Voit tehdä tämän kiinnittämällä suoran sovittimen sovittimeen tai, jos kukaan ei ole, tee yhteys puristuskulmaan - voit nähdä sen yläkuvassa.

Putki on vedettävä kaivosta taloon - paikkaan, jossa pumppausasema asennetaan - useimmiten tähän tarkoitukseen ne kaivavat lattialle reikä, asettavat sen tiiliseinällä ja betonilla.

Siirrymme nyt pumppausaseman kokoonpanoon - jos epäilet tiivisteen syvyyttä, sinun pitäisi miettiä, miten vesi lämpenee, jos se jäätyy. Tällaisissa tapauksissa, heti polyeteeniputken jälkeen, leikataan metallipyörä lämmityskaapelin käyttöönottamiseksi, kuten ylhäältä nähtynä. Palloventtiili voidaan asentaa teeosan eteen - sen avulla voit tyhjentää kaiken järjestelmän veden.

Kun tee on asennettu runkoventtiili, ja sitten karkea suodatin. Suodattimen jälkeen laite asennetaan painekytkimellä ja kuivakäynnistysanturilla, mutta on parempi, jos ostat nämä laitteet toisistaan ​​erillään - jos epäonnistut jokin niistä, sinun ei tarvitse enää muuttaa koko laitetta.

Samassa paikassa on asennettava kalvotankki - järjestelmän avulla järjestelmä luo paine- ja vesihuollon, ja tämän jälkeen älä unohda laittaa hienojakoista suodatinta veden taittoyksikön eteen (yleensä tällaiset laitteet on valmistettu patruunoista).

Pumppu kytketään verkkoon kaapelilla - jos se on hyvin, on kärjessä erityisiä liitäntäpäätteitä sekä erityinen pultti kaapelin kiinnittämiseksi, johon pumppu on ripustettu. Jos sinulla on kaivo, kaapeli johdetaan betonirenkaassa olevan reiän läpi ja kaapeli liitetään toiseen kappaleeseen kierteillä ja lämpösuuttimilla.

Huom. Pumppuaseman asennuksen jälkeen pumpun on käynnistettävä testi ja tarkistettava kaikki liitännät. Jos et löydä mitään vuotoja missään paikassa, sementoi sementtilaasti tai laatta liima pohjaan tai kaivon renkaaseen, paikkaan, jossa putki kulkee. Täytä putki ja kaapeli hiekalla, täytä se vedellä kutistumiseen ja heittää kaivanto maaperään.

Polypropeenikaapelit

Polypropeeniputkien liitokset, joita käytetään nykyisin useimmiten johdotukseen, suoritetaan erityisellä juottimella ja suuttimilla, jotka valitaan halkaisijaltaan. Polypropeeniliittimet, kuten teesit, kytkimet, kulmat 32, 45? ja 90?, sekä liitokset, joissa on ulko- tai sisäkierre toisella puolella ja PPR-hanat.

Lisäksi polypropeeniputkista valmistetun yksityisen talon LVI-kustannukset ovat paljon pienemmät kuin vastaava metalli- tai metallipohjainen laminaatti.

SPR-putkien hitsausparametrien taulukko

Hitsaamalla putkia putkistoon yksityisessä talossa, sinun ei pidä ylikuumentua tai työntää kiinnitysreikää pidemmälle kuin on tarpeen, koska tämä johtaa tukkeutumiseen - polypropeeni tasoittuu ja estää kanavan. Jotta juotto osoittautuu oikeaksi, kuten kuvassa 4, sinun on kestettävä virtausputken lämmityksen ja jäähdytyksen aika, ja huomioitava myös putken sisääntulon mitat sovittimeen - nämä parametrit näkyvät yllä olevassa taulukossa.

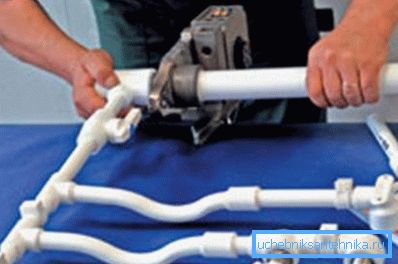

Asennuksen helpottamiseksi on paljon helpompaa, jos juotostyö tehdään lohkoina, mutta tähän tarvitaan apulainen, muuten miten asennetaan lohko tai pitkä putki. Kumppanisi pitää vain pitää putkea tai hitsattua osaa halutussa asennossa niin, että kiinnitys on tasainen. PPR-putket on kiinnitetty kannattimiin tai kipsilevyihin.

johtopäätös

Lopuksi haluaisin sanoa, että yksityisen talon itsenäinen vesihuoltojärjestelmä riippuu suoraan pumpun toiminnasta, ja siihen vaikuttaa sen käynnistysten ja pysähdysten syklien määrä. Oletusasetusten mukaan se pysähtyy 3 ilmakehän paineessa ja alkaa 2 ilmakehästä. Mutta voit muuttaa painekytkimen asetuksia asettamalla ne 5 ja 1,5 ilmakehään.
