Suihkun tyhjennys: mallien tyypit

Suihkun järjestämisessä tulee kiinnittää erityistä huomiota viemärin suunnitteluun, koska sen toiminta riippuu kylpyhuoneen normaalista toiminnasta. Suihkukuvioita on useita, joten myös luumut ovat erilaisia. Puhumme erilaisten putkityyppien ominaisuuksista ja harkitsemme, miten voit tehdä viemärin omalle kädellesi.

Eri tyyppiset suihkupäät

Jotta vähintäänkin saataisiin täydellinen kuvaus suihkun tyhjennyksestä, on otettava huomioon erilaiset suihkukaapit ja saniteettitilat, joita käytetään nykyaikaisissa taloissa ja huoneistoissa. Lisäksi monet lukijoista ovat kiinnostuneita lähikaupunkien kesämökkien rakentamisesta ja hyväksyttävistä vesien hävittämismenetelmistä kadulla.

Koska LVI-valmistajat toimittavat tätä varten uskomattoman valikoiman malleja, päätimme rajoittaa kuvauksemme tärkeimpiin ja suosituimpiin lajikkeisiin. Taulukossa kuvataan pääasialliset suihkutyypit ja vastaavat liitoslajit veden siirtämiseen:

Kiinnitä huomiota! Tähän luetteloon ei tarkoituksellisesti sisällytetty suihkulaatikoita, sillä niissä on jo kaikki tarvittavat asusteet, ja sinun tarvitsee vain liittää se viemäriin.

Viemäröintilaitteiden lajikkeet

Suihku lokerolla

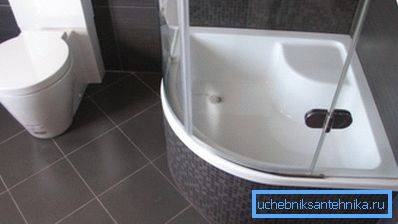

Tähän mennessä suosituin suihkutyyppi on hytti, jossa on lava. Se voi olla monoblokki tai laatikko, ja tällöin kaikki tarvittavat varusteet on jo asennettu, tai se voi olla kotitekoinen palkintokori tai modulaarinen mökki, ja sitten viemärirakenne kootaan omin käsin.

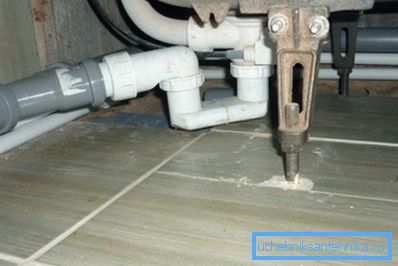

Tavallisesti kuormalavoja käytetään yksinkertaisesti ilman ylivuotoa, mutta syviä malleja voidaan täydentää ylivuodolla.

Tietyn mallin valinta riippuu kuormalavan asennuksen korkeudesta, joka puolestaan ​​riippuu kolmesta pääparametrista:

1. Pääsypisteen korkeus viemäriputkeen. SNiP: n sääntöjen ja määräysten mukaan viemäri ei voi sijaita alhaalla tai samalla tasolla kuin nousuputken kiinnityspiste;
2. Podiumin tai kehyksen asennuskorkeus;
3. Liitäntäputken tai aallotuksen pituus, joka ohjaa vettä nousuputkeen. Tosiasia on, että korkeusero on 1–1,5 cm putken pituuden metriä kohden, sitä pidempään se on, sitä korkeampi kulho tulee asentaa.

Lisäksi vedenpoistoparametrien tulisi vastata suihkussa käytettävien laitteiden ominaisuuksia. Viemärin kapasiteetin on varmistettava kulhoon tulevan veden oikea-aikainen poistaminen. Tämä pätee erityisesti vesihierontajärjestelmiin, kuten "trooppiseen suihkuun", jne.

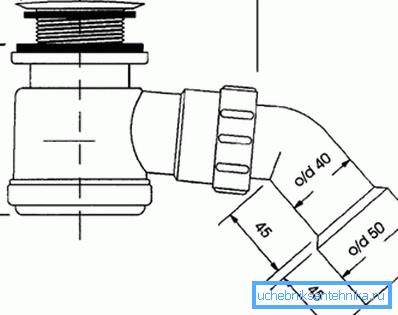

Venttiilin halkaisija on valittava tiukasti astian tyhjennysaukon leveyden mukaisesti, jotta se saavuttaa yhteyden suurimman tiiviyden ja luotettavuuden. Tämä halkaisija voi vaihdella välillä 50 - 90 mm. Pienen halkaisijan omaavien liitäntöjen tapauksessa on tarpeen saada osia sen osiin korjausta ja puhdistusta varten, kun taas 90 mm: n läpimittainen tyhjennys voidaan puhdistaa ylemmän aukon läpi.

Kiinnitä huomiota! Kun asennat vesihierontajärjestelmiä, muista valita tyhjennysliittimet niiden virtauskapasiteetin mukaan järjestelmän veden kulutuksen mukaisesti. Se on määriteltävä tuotespesifikaatiossa tai myyjän on ilmoitettava sen pyynnöstä. Vesivirtauksen vesihierontalaitteiston on myös ilmoitettava tuoteselosteessa.

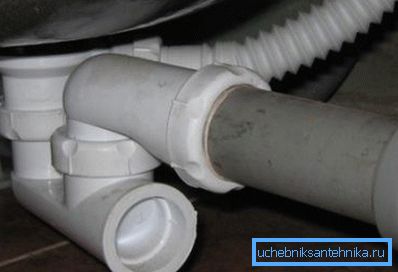

Kiinnitysten asennus on hyvin yksinkertaista: astian reikään on asennettu tyhjennysverkko, joka painetaan pohjasta erikoismutterilla. Sifoni ruuvataan suuttimeen, jonka ulostuloon aallotetaan. Aallotusten toinen pää kytkeytyy nousuputkeen.

Kiinnitä huomiota! Kierreliitokset tiivistetään paremmin FUM-nauhalla, ja aaltoputkien liitokset putken ja nousuputken tuloaukon kanssa on tiivistetty silikonitiivisteellä.

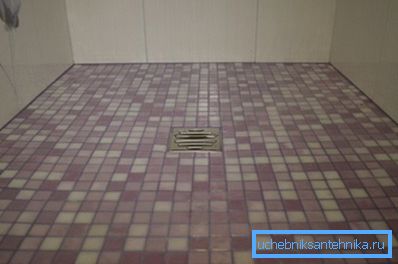

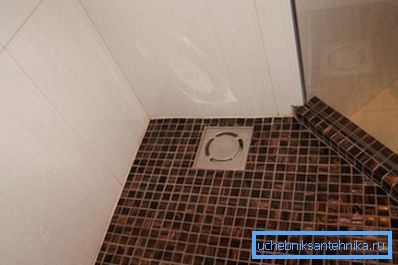

Suihku ilman lokeroa

Suosion saaminen ilman suihkualustaa on kaikkein monimutkaisimmillaan. Vaikeus on siinä, että vahvistuksen asennus tehdään lattiapinnoitteessa, ja tämä asettaa useita vakavia vaatimuksia:

• Tarvitaan korkea taso ja laatu kaikilla tasoitteen kerroksilla, kaikki suihkutilan liitokset, kulmat ja seinät;
• Tyhjennysasennuskokoonpanon luotettavuuden tulisi olla erittäin korkea, koska onnettomuuden tai vuotamisen sattuessa sen korjaus liittyy laatan ja tasoitteen purkamiseen, ja lattian palauttamisen kustannukset ovat korkeat;
• On tarpeen laskea tarkasti sifonin kapasiteetti ja veden suurin virtausnopeus, muuten nesteen riittämättömän purkautumisen tapauksessa vesi valuu koko kylpyhuoneeseen, ja sitten tulvai asunnon.

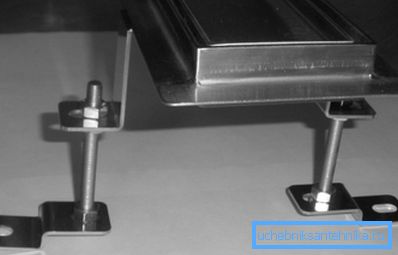

Tiukasti noudattaen kantokykyä ja solmun paksuutta valitaan haluttu halkaisija ja asennuskorkeus. Sitten se asennetaan lattialaatalle, joka on kiinnitetty tangoilla betoniin ja joka on asennettu tasolle, joka on liitetty putkeen (noudattamalla 1 - 1,5 cm metriä kohti) ja jossa on kiinnityspiste viemärikanavaan.

Sen jälkeen tehdään sementti-hiekkalaatikko, joka on linjassa viemäriverkon rinteiden muodostumisen kanssa. Vedeneristys tehdään kaikissa työvaiheissa, kaikki liitännät tiivistetään FUM-nauhalla ja silikonitiivisteellä.

Kiinnitä huomiota! Laadukkaan lattian suihkun rakentamiseen tarvitaan perusrakentamisen taitoja sekä tietoa vedeneristys- ja LVI-töiden periaatteista.

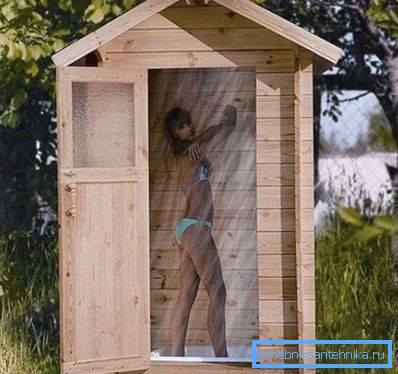

Asentaminen viemäri kesällä suihku

Ennen kuin rakennat suihkua maassa omin käsin, kannattaa harkita kaikkia vivahteita, ensinnäkin jätevesien tyhjennysjärjestelmää. Käytännössä on kolme päävaihtoehtoa:

1. Nosta lattia, tee se läpäiseväksi vedelle ja jätevesi menee maahan. Vähiten hyväksyttävää vaihtoehtoa, koska kopin alla on lätäkkö, myöhemmin se muuttuu pysyväksi hyttynekseksi ja kastelemalla erilaisia ​​pieniä olentoja;
2. Nosta myös läpäisevä lattia, mutta järjestä sen alle tyhjennysaukko. Säiliön seinät ovat vedenpitäviä ja niissä on hiekkaa ja soraa vedenpoistoon ja nesteen suodattamiseen. Tämä on parempi kuin mikään, mutta se on silti kostea kopissa; lisäksi epämiellyttävät tuoksut voivat nousta kuopasta;

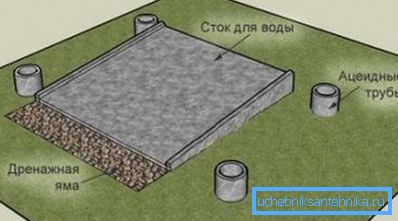

3. Ohjaamoon on asennettu tyhjennysaukko, josta putki johdetaan viemäriputkeen. Joskus ne valmistavat kaltevaa betonipohjaa, josta vesi virtaa läheiseen septiseen säiliöön tai viemäriin. Tämä on paras vaihtoehto.

Ensimmäinen menetelmä soveltuu vain väliaikaiseksi, toinen - hyvin pienillä kuormilla kylpyhuoneeseen. Jos sinulla on suuri perhe tai haluat kutsua vieraita mökille, niin ainoa hyväksyttävä vaihtoehto on järjestää pannu, jossa on vedenpoisto, septiseen säiliöön.

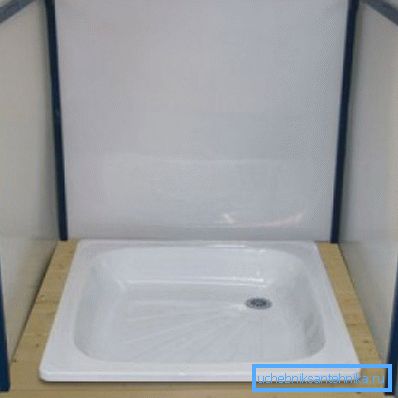

Tätä varten ohjaamon suunnittelussa on kehys kuormalavan asentamiseksi tietylle korkeudelle maanpinnan yläpuolelle. Äärimmäisissä tapauksissa voit kaivaa pientä maata sen alle.

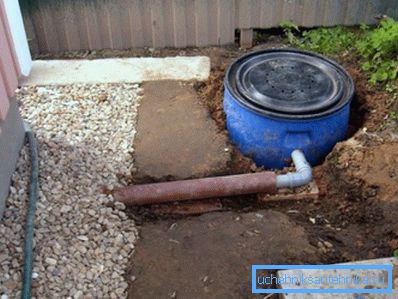

Seuraavaksi asennetaan minkä tahansa halkaisijan omaava standardi, koska veden virtaus kesäsuihkussa on minimaalinen. Sifoni on liitetty muoviputkeen, joka on siirretty sivulle, ja useiden metrien etäisyydellä (mitä kauempana, sitä parempi) ne kaivavat kuoppaa septiseen säiliöön.

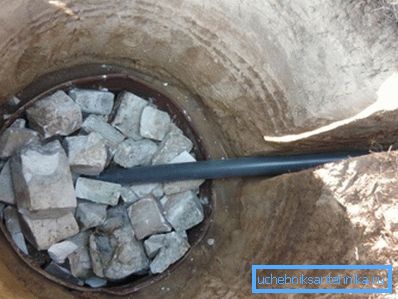

Kuopan syvyyden tulisi olla noin 1,5 metriä. Helpoin tapa on asentaa siihen metallia tai muovia, jossa on reikiä, ensin kaada 20–30 cm: n kerros hiekkaa tynnyriin, sitten kerros hienoa soraa, jonka kerros on noin 30 cm, ja täytä loput karkeilla raunioilla. Tämä takaa tarvittavan vedenpuhdistuksen ennen kuin pääset maahan.

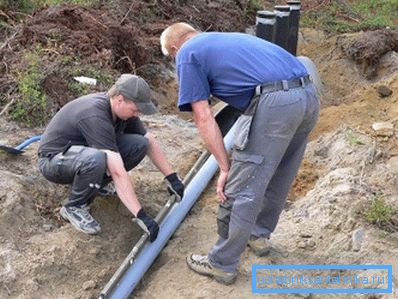

Kuormalavan kulhon liitokset kaapin seinämiin on suljettu silikonilla ja suljettu kulmilla (baseboards) niin, että neste ei virtaa kulhoon. Putki asetetaan noudattamalla vähintään 1,5 - 2 cm: n kaltevuutta metriä kohti.

Kiinnitä huomiota! Septinen säiliö on suljettava kannella, muoviset tynnyrit, joissa on kannen kansi, ovat kaikkein hyväksyttävimmät. Tynnyrin sijasta voit käyttää betonirengasta, osaa suuresta halkaisijaltaan olevasta putkesta tai muuta sopivaa mittaa sisältävää astiaa.

johtopäätös

Kaikkien kylpyhuoneiden suunnittelu edellyttää, että on olemassa tehokas järjestelmä jäteveden poistamiseksi. Sen laatu riippuu LVI-järjestelmän mukavan toiminnan mahdollisuudesta, joten viemäriputkien valintaa ja asennusta tulisi lähestyä vastuullisesti. Tämän artikkelin video auttaa välttämään tavallisia virheitä.
