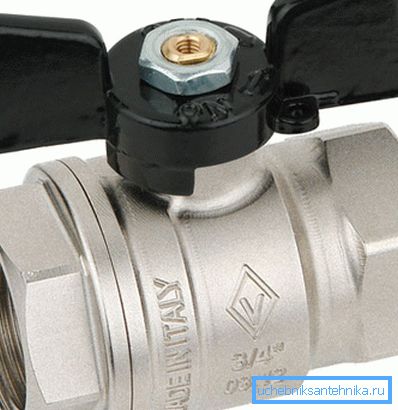

Sharovy-nosturi 3: 4 - laite, ominaisuudet, asennus

Palloventtiilit vedelle 3: 4 tuumaa - yleisin ja laadukas venttiili, jota käytetään kuumien ja kylmien vesijohtojen sekä lämmitysjärjestelmien asennuksessa. Ne on helppo asentaa, luotettavia ja kompakteja, joten nykyään mitään asennusta ei voi tehdä ilman tämänkaltaisten liitosten käyttöä.

Puhumme palloventtiilien laitteesta, ominaisuuksista ja eduista sekä harkitsemme niiden asennusta koskevia sääntöjä.

Kuulaventtiililiittimet

laite

Kuulaventtiili on eräänlainen sulku- (joskus säätyvä) liitos, jota käytetään vesihuollon, lämmityksen, kaasun, öljyn ja muiden väliaineiden putkistoissa. Vesihuolto- ja jäähdytysnesteen järjestelmissä tällaista liitäntää käytetään useimmissa tapauksissa lukituselementtinä.

On sanottava, että venttiili, jossa on pallomainen tulppa, on moderni ja melko progressiivinen laite, joka korvaa kartiomallit, joilla oli monia vakavia haittoja, jotka liittyvät merkittävään hydrauliseen vastukseen kulun muodon ja koon vuoksi.

Samanaikaisesti rakentaminen oli tunnettu jo kauan sitten - yli 100 vuotta sitten, sen tehokas toteutus tuli mahdolliseksi vasta uusien synteettisten materiaalien, kuten fluoroplastin ja muiden keinotekoisten polymeerien, ilmestymisen jälkeen.

Palloventtiilillä varustettu venttiili on melko yksinkertainen.

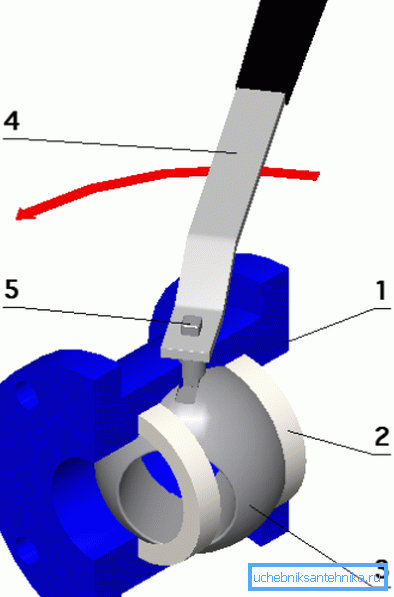

Tuote koostuu seuraavista osista:

1. Messinkirunko. Tämän seoksen käyttö johtuu sen tuotannon pienemmistä kustannuksista sekä korkeammasta korroosionkestävyydestä kuin teräksellä;
2. Tiivistys satulat. Niitä käytetään korkin sulkemiseen, valmistettu teflonista, teflonista, polyeetterieetteriketonista (PEEK) ja muista synteettisistä polymeereistä;
3. Pallotulppa. Suorittaa suljintoiminnon. Pallossa on aksiaalinen reikä, jonka halkaisija vastaa putkikanavan halkaisijaa, kun pistoke pyörii 90 astetta, kanavan päällekkäisyydet, koska pallon kohtisuorassa akselissa ei ole reikiä;

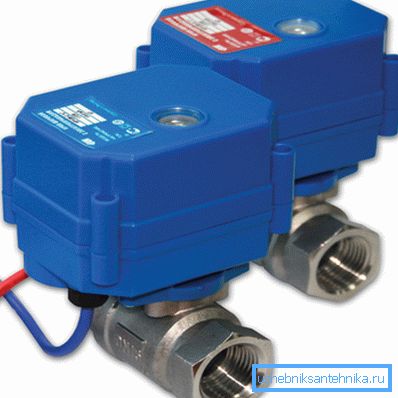

4. Suljinohjaus. Se voi olla vivun, perhonen tai karitsan muodossa, ja lisäksi kahvan sijasta voidaan asentaa sähköinen tai pneumaattinen servo-asema järjestelmän ohjauksen automatisoimiseksi;
5. Messinkivarsi joka yhdistää kahvan tai toimilaitteen tulpaan ja lähettää voiman sen kääntämiseksi.

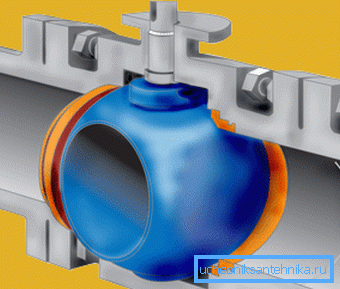

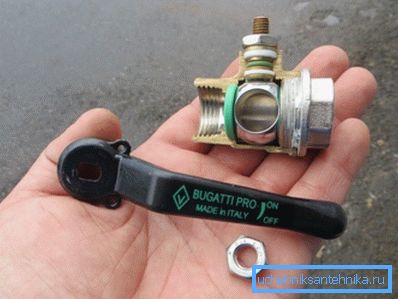

Niinpä näemme, että rungon sisällä on pallomainen suljin, jossa on uritettu reikä.

Jos käännät korkkia niin, että siinä oleva reikä on sama kuin virtauskanava, väliaine liikkuu sen läpi vapaasti vähäisellä vastuksella, joka ei poikkea merkittävästi vastaavasta putkesta, jonka halkaisija on saman pituinen.

Sitten käännetään pultti 90 astetta ja pallo sulkee kanavan.

Kiinnitä huomiota! Kuten näette, tämäntyyppiset venttiilit on suunniteltu hyvin yksinkertaisesti, mikä antaa suuren luotettavuuden ja suhteellisen alhaiset kustannukset, koska tällaisen muotoilun tuotteiden valmistus on helppoa.

ominaisuudet

Tärkeimmät tekniset ominaisuudet, joita käytetään laitteen ominaisuuksien kuvaamiseen ja yhden tai toisen käyttötarkoituksen mukaisen mallin valintaan, ovat seuraavat:

• Työympäristön luonne. Se osoittaa aineen tyypin, joka voidaan kuljettaa laitteen läpi (vesi, kaasu, öljy jne.) Ja lämpötila-alue, jolla sen toiminta on mahdollista;
• Nimellinen käyttöpaine. Se on merkitty kirjaimilla PN ja numerolla, joka vastaa käyttöpaineen arvoa ilmakehissä. Merkintäesimerkki - PN 40;
• Kanavan halkaisija. Se on merkitty tuumina tai millimetreinä, merkitty kirjaimilla DN ja luvulla, joka ilmaisee halkaisijan millimetreinä, esimerkiksi DN. Myös halkaisija voidaan määrittää tuuman fraktioissa, esimerkiksi? ja niin edelleen Siirtopalloventtiili on 1: 2 - 3: 4;
• Langan paikan luonne sisääntulossa. Molemmilla puolilla on malleja, joissa on sisäkierre, ne on nimetty sisäänrakennetuiksi, sisäiset ja ulkoiset kierteet - in-n, ulkoiset kierteet molemmilla puolilla - nn. Lisäksi nosturi voidaan toisaalta irrottaa amerikkalaisen mutterin avulla.

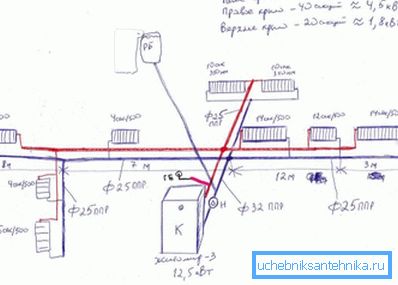

Selvitä, kuinka paljon palloventtiilin 3: 4 halkaisija auttaa laskemaan putkien kokoa vastaavan taulukon:

Kiinnitä huomiota! Tuotetta valittaessa tulisi kiinnittää huomiota siihen materiaaliin, jonka se koostuu. Laatumallit on valmistettu puhtaasta tai kromipinnoitetusta messingistä, toisinaan korroosionestosta. Silumiinituotteita ei voi ostaa, koska ne ovat vähäisiä.

Silumiinin erottamiseksi messingistä riittää, että otat kaksi hanaa käsissä: messinki on huomattavasti raskaampaa. Lisäksi silumiini likaantuu, ja kun hankaa vastaan ​​kevyt materiaalia tai kangasta, siihen jää harmaa jälki.

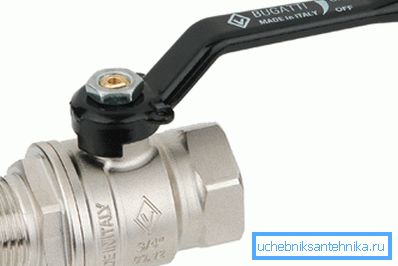

Huomaa, että palloventtiilien hinta on melko demokraattinen, joten kannattaa säästää niitä. Tämä pätee erityisesti lämmitysjärjestelmiin, joissa on parempi valita italialaiset tuotteet, esimerkiksi Bugatti tai Giacomini.

asennus

Palloventtiilien asentaminen omin käsin ei ole vaikeaa.

Tätä varten tarvitsemme yksinkertaiset työkalut:

• Säädettävä putkistoavain;
• Kierrätyskierteet;
• Bulgaria;
• tiedosto;
• Plash-pidike;
• Saniteettipellava ja tiivistepastat.

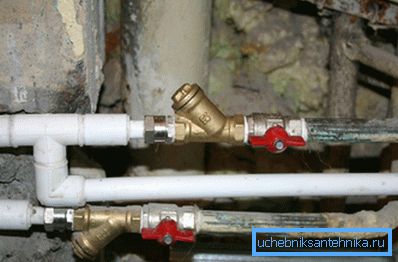

On suositeltavaa asentaa lika- suodatin (karkea suodatin) ennen tuotetta, koska jos hiekka tai ruoste pääsee sisään, pistokkeen pinta kuluu ja hana voi alkaa vetää vettä.

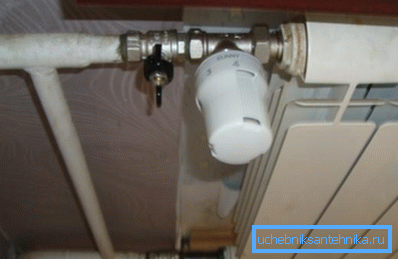

Tämä on erityisen tärkeää lämmitysjärjestelmissä, joissa vesi ja korkki voivat saastua inaktiviteetin aikana, minkä seurauksena suljin kääntyy suurissa vaikeuksissa ja joskus jopa lopettaa liikkumisen paikastaan.

Olemme helpommin havainneet tiedot, olemme laatineet vaiheittaiset asennusohjeet:

1. Teemme kaikki tarvittavat mittaukset ja leikataan putki oikeaan paikkaan.. On parasta, että käytät sabersahaa tasaiselle leikkaukselle 90 astetta;

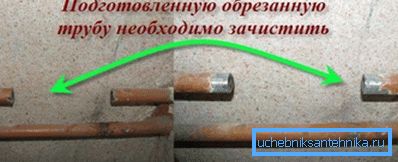

1. Puhdistamme maalin pään ja viipaleet leikattuun päähän. Tämä voidaan tehdä hiomakoneella tai tiedostolla. Voit myös käyttää erityistä kasvojenkerääjää;

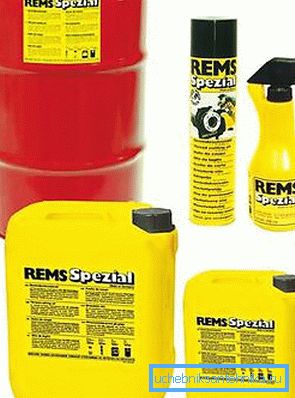

1. Ota kuolla haluttu halkaisija ja voitele sen hampaat lardilla tai rasvalla. Me myös voidamme itse putken;

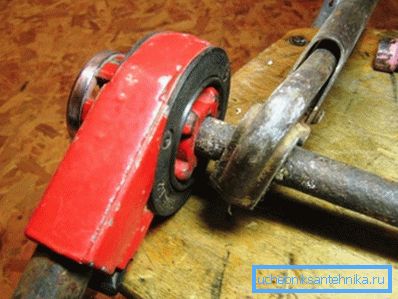

1. Aseta suulake muotin pidikkeeseen ja katkaise putki. Meidän pitäisi olla vähintään 4,5 kierrosta, mutta enintään 5. On parempi leikata kahteen kulkuun, joten putki ja leikkaustyökalu vähenevät vähemmän.

1. Tuuli vastaanotettuun kierteen pellavaan myötäpäivään. Sitten laitetaan hyvä kerros tiivistysliimaa koko kierteen pintaan;

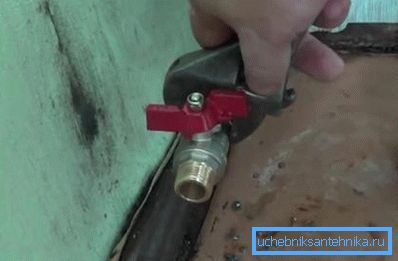

1. Otamme nosturin ja tuuletamme lankaa. Sen pitäisi olla vähintään 4,5 kierrosta. Ensinnäkin huijata manuaalisesti ja käytä sitten säädettävää jakoavainta.

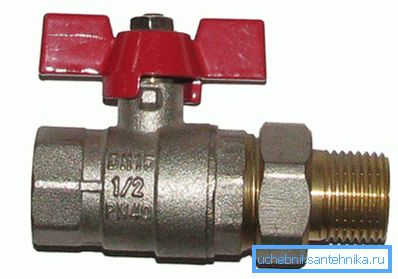

1. Jos haluat liittää kaksi kiinteää putkiosaa, käytämme mallia, jossa on amerikkalainen (sgonom).

Kiinnitä huomiota! Varmista, että kierre on leikattu tarkasti. Muussa tapauksessa yhteys ei ole luotettava.

johtopäätös

Kuulaventtiilit ovat edistyksellisiä lukituslaitteita LVI- ja lämmitysjärjestelmien asennukseen. Tämän artikkelin video osoittaa selvästi ja ymmärrettävästi tällaisten venttiilien asentamisen.
