Servo-ohjattu palloventtiili - ominaisuudet ja tarkoitus

Kuulaventtiilit ovat jo pitkään olleet luotettavia pysäytysventtiilejä. Viime aikoina näiden laitteiden toiminnallisuutta on laajennettu huomattavasti, koska käytössä on servo- ja muita etäasemia. Esimerkiksi kolmisuuntainen venttiili, jossa on servo, on löytänyt laajan sovelluksen erilaisissa automaattisissa järjestelmissä nesteen ja kaasun virtauksen ohjaamiseksi.

Tässä artikkelissa tarkastellaan lähemmin, mitä nämä laitteet ovat ja mihin tarkoituksiin niitä käytetään.

Taajuusmuuttajien nosturit

Yleistä tietoa

Niinpä, kuten edellä mainittiin, kuulaventtiilit kuuluvat venttiileihin. Toisin kuin muutkin venttiilit, ne on suunniteltu yksinomaan estämään nesteiden tai kaasujen virtaus (katso myös artikkeli Palloventtiilin puristusventtiili - ominaisuudet ja tarkoitus).

Näitä laitteita kutsutaan palloksi, koska niiden lukitusmekanismin muoto on pallo, jonka läpi reikä kulkee. Kun palloa pyöritetään 90 astetta, ts. sen sijainti kohtisuorassa putkilinjan akseliin nähden, virtaus on estetty.

Tiivistyslaitteessa on kaksi pehmeästä materiaalista valmistettua rengasta, jotka sopivat hyvin palloon. Mekanismin yksinkertaisuuden vuoksi nämä tuotteet erotetaan luotettavuudesta ja kestävyydestä.

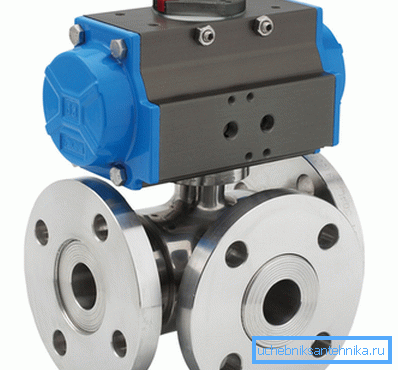

Asemien käyttö antoi meille mahdollisuuden automatisoida laitteiden toimintaa tai ohjata niitä etäisesti, esimerkiksi teollisuusputkissa käytetään palloventtiiliä pneumaattisella toimilaitteella nesteiden ja kaasujen virtauksen hallitsemiseksi mahdollisesti vaarallisilla teollisuudenaloilla. Sitä käytetään myös silloin, kun sähkömoottoreiden käyttöä ei suositella.

On huomattava, että palloventtiilin pneumohydraulinen toimilaite tarjoaa suuren vääntömomentin, jolla on pienet mitat itse, ja tämä on ansainnut sen suosion tuotannossa. Nämä laitteet eivät kuitenkaan sovellu kotitalouskäyttöön.

Toisaalta servo-ohjattavat sulkupalloventtiilit ovat löytäneet laajan käytön kotelointisuojajärjestelmissä tulvia vastaan. Lisäksi sitä käytetään ilmastointijärjestelmissä, joissa lämpötila riippuen se estää tai avaa automaattisesti jäähdytysnesteen virtauksen.

Kiinnitä huomiota! Myynnissä on venttiilejä, joissa on servolevyt, jotka on suunniteltu eri jännitteille - 12 - 220 V. Tätä parametria on kiinnitettävä huomiota tuotteen ostamiseen.

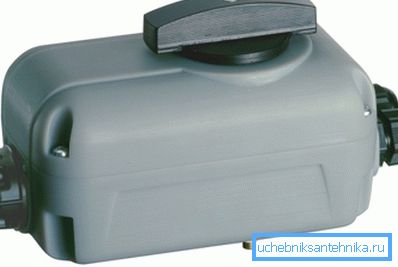

Servo-laite

Servo-ohjaus koostuu vain kahdesta osasta:

• Sähkömoottori;
• Vaihteiston vähennysventtiili, joka kääntyy 90 asteen kierrosta avaa ja sulkee vesihuollon.

Kuulaventtiilin käyttölaite avaa ja sulkee sen, kun sähkömoottorin pyörimissuunta muuttuu. Siten servolaite on melko yksinkertainen.

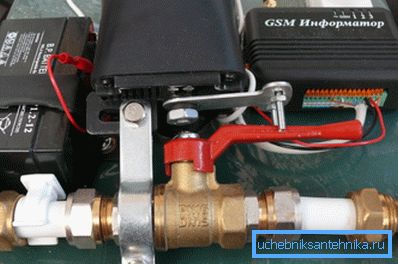

Vihje! Voit itse tehdä sähkökäytön palloventtiilille. Näihin tarkoituksiin takapyyhkimen VAZ-2109 moottori, joka tekee käännöksestä vain 100 astetta (kun otetaan huomioon vivun taakse, osoittautuu vain 90 astetta).

Sähkömoottori sijaitsee pääsääntöisesti hermeettisessä tapauksessa, joka on erotettu venttiilistä itsestään sarjaan tiivisteitä. Siksi laite on turvallinen.

Mekanismissa on painike tai vipu, jonka avulla voit ohjata nosturia omin käsin, esimerkiksi jos sähkö on kytketty pois päältä. Lisäksi sähkökäyttöisillä taajuusmuuttajilla on sisäinen lisämikrokytkin, jonka avulla voit ohjata pumpun, kattilan tai muun vesihuoltoon liittyvän laitteen toimintaa.

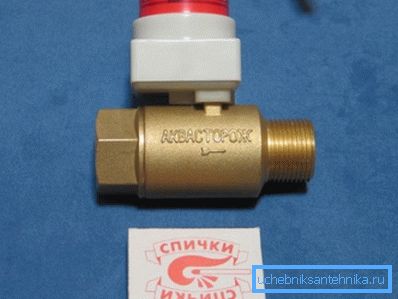

Tällä hetkellä markkinoilla on laaja valikoima kyseisiä tuotteita sekä ulkomaisilta että kotimaisilta valmistajilta. Viimeksi mainitut eivät myöskään ole huonompia kuin laatu, mutta samalla niiden hinta on alhaisempi.

hakemus

Ensinnäkin on sanottava, että sähkökäyttö muuttaa vain lukitusmekanismin sijaintia. Tätä laitetta ohjaavat termostaatit, termostaattiset ajastimet tai muut laitteet, jotka lähettävät sähkövirtaa mekanismin sähkömoottoriin.

Tarkastellaan esimerkiksi tämän laitteen käyttöä tulvistussuojajärjestelmässä, jota voidaan käyttää sekä vesihuoltoon että lämmitykseen.

Joten venttiilien lisäksi se sisältää:

• Vuotoanturit.
• Ohjain.

Samankaltainen järjestelmä toimii seuraavasti:

• Anturit sijaitsevat paikoissa, joissa on suurinta todennäköisyyttä veden kerääntymiselle tulvan sattuessa.. Tämän laitteen toimintaperiaate perustuu siihen, että vesi sulkee kaksi kosketinta, minkä seurauksena pulssi lähetetään ohjaimelle.
• Ohjain anturin antaman signaalin vastaanottamisen jälkeen lähettää sähkövirran sähkömoottorille.
• Sähköinen toimilaite puolestaan ​​sulkee venttiilin ja estää siten vesihuollon. Tämän jälkeen voit kytkeä veden päälle itse painamalla painiketta kotelossa.

Tämän periaatteen mukaan muut järjestelmät toimivat venttiileillä, joissa on taajuusmuuttaja.

Kiinnitä huomiota! Nosturi, jossa on taajuusmuuttajan suojaus tulvien suojausjärjestelmissä, perustetaan sulkuventtiilien jälkeen, jotka estävät veden pääsyn talon tai huoneiston sisäänkäynnille. Laitteen käyttö mekaanisten venttiilien sijasta on kielletty.

Täällä, ehkä kaikki tärkeimmät ominaisuudet, venttiilit, joilla on asema.

johtopäätös

Kuulaventtiilien toimilaitteet mahdollistavat paitsi niiden ohjaamisen etäyhteyden lisäksi myös automaattisissa virtausohjausjärjestelmissä. Erityisesti asuntojen suojeleminen tulvilta ovat viime aikoina tulleet erittäin suosittuja. Siksi niitä voidaan kutsua lupaavaksi keksinnöksi (katso myös artikkeli Jäähdytysventtiili - kaikki mitä tarvitset tietää tästä venttiilistä ja säätöventtiileistä).

Tässä artikkelissa olevasta videosta voit saada lisätietoja määritetystä aiheesta.
