Säiliökanava: laitteen ja päätyyppien ominaisuudet

Kaivojen luukut, vaikka eivät ole monimutkaisia ​​ja kalliita, suorittavat edelleen melko tärkeän tehtävän. He sulkevat kaivon luumenin, estävät sademäärän ja roskien tunkeutumisen sisätilaan ja samalla suojelevat ihmisiä ja kotieläimiä putoamasta kuoppaan.

Luonnollisesti on tarpeen valita luukut sen mukaan, mitä tehtävää he suorittavat ja mitä kuormia aiot paljastaa. Ja koska moderni teollisuus tuottaa näitä osia laaja-alaisesti, tämä artikkeli auttaa ymmärtämään kaikki käytettävissä olevat vaihtoehdot.

Tarkoitus ja monimuotoisuus

Tarkastuskaivojen suunnittelu

Vesihuollon, viemäri- ja muiden viestintäjärjestelmien tehokkaimpaan käyttöön tarvitaan maanpäällisten putkien ja johtojen käyttö. Tämän varmistamiseksi, että tämä pääsy tapahtuu koko nauhalla, niin ns. Tarkastuskaivot - pystysuora akselit - asetetaan alaspäin, joiden avulla voit arvioida kunnon, säätää tai korjata viestintää.

Tyypillinen kaivo koostuu seuraavista osista:

• Työhuone. Alemmassa osassa on putkia ja kaapeleita sekä kamera, jossa henkilö voi työskennellä. Täysin toimiva työtila on varustettu vain suurten moottoriteiden katselualueilla, kun taas pienissä verkoissa (esim. Yksityisen talon matalat viemärijärjestelmät), säästääkseen rahaa, he yrittävät tehdä niitä ilman niitä.
• Akseli on pystysuora kanava, joka yhdistää viestinnän tai työtilan pintaan. Suurella syvyydellä (2 m ja enemmän) se voidaan suorittaa kiinteällä tikkaalla.

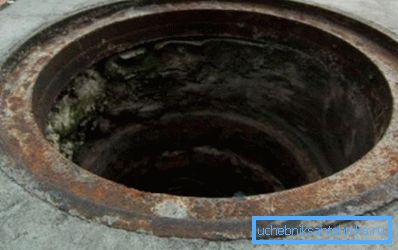

• Säiliö - tarjoaa pääsyn kaivon sisäpuolelle. Useimmissa tapauksissa se koostuu kahdesta osasta: kiinteästä kaulasta, joka on kiinteästi asennettu akselin yläosaan ja irrotettava kansi.
• Joissakin kaivoissa kaulassa on monimutkaisempi rakenne ja se on varustettu kahdella suojuksella - suojaava ja sulkeva. Lukituslaitteella on suhteellisen pieni massa, mutta sillä on suuri mekaaninen lujuus ja se on varustettu monimutkaisella lukolla. Useimmiten kaapeliverkkojen kaivoihin asennetaan teräslukituskannet, joilla estetään värimetallien varkaus. (Katso myös artikkelin kaivo: miten asentaa.)

Kaivon vaatimukset

Koko järjestelmän luotettavuus riippuu kaivon kannen suunnittelusta.

Yleensä tämä elementti on ominaista:

• Korkea mekaaninen lujuus kestää voimakasta jalankulkija- ja liikennekuormaa. Murtumisen välttämiseksi nämä osat on valmistettu valuraudasta, polymeereistä, raudoitetusta betonista jne.
• Merkittävä massa, joka eliminoi spontaanin aukon.

Kiinnitä huomiota! Pienellä painolla varustetuissa malleissa on välttämättä varustettu monimutkaiset kääntölukot.

• Tasainen kuvioitu pinta, joka takaa kenkien ja renkaiden pohjan luukun kannen. Pehmeät luukut ovat lähes koskaan tehty, lukuun ottamatta malleja, jotka on suunniteltu pintakäsittelyyn pinnoitekerroksen alle.
• Korkea tiiviys kuopan sisällön suojaamiseksi kosteudelta. Jotkut kannet avaavat erityisiä aukkoja, mutta tämä on sallittua vain varustettaessa vesihuolto- ja viemärijärjestelmiä.
• Kanteen muoto on yleensä tasainen tai kupera. Koverien osien käyttö on järjetöntä, koska tällöin luukusta tulee sadeveden kerääntymispaikka ja talvella lumi ja jää.

Lukitusmekanismin ominaisuudet

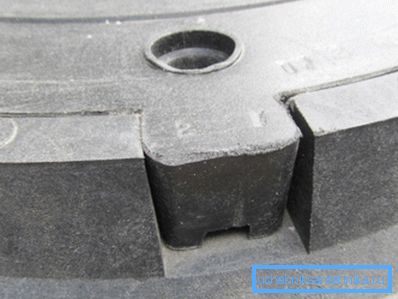

Useimmissa tapauksissa kannen lukitusliitos kaulaan ei ole vaikeaa. Sen pääasiallisena tehtävänä on estää spontaani aukko jalan tai pyörän paineessa sekä kiinnittää kansi kaulaan ja estää sen liikkuminen.

Tällaiset yhdisteet ovat pääsääntöisesti kahdenlaisia:

• Valurauta ja polymeeri-hiekka-osat valmistetaan sivuprojekteista, jotka sovitettuina sovitetaan vastaaviin kaulan uriin.
• Muovituotteissa voi olla kierteinen liitos ja ne on lisäksi varustettu taittokahvoilla.

Kiinnitä huomiota! Vahvistetun betonin yksityiskohdat ovat usein voimakkaasti katkaistun kartion muotoisia ja toimivat korkin periaatteen mukaisesti ilman kiinnitysaineita.

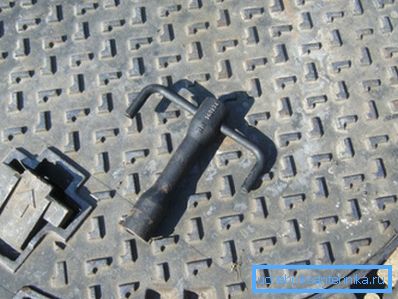

Kuitenkin luukut, jotka on asennettu kaivoihin, joissa on puhelinjohdot tai sähkökaapelit, voidaan varustaa myös lukitusmekanismilla:

• Useimmiten on lipputyyppisiä lukkoja, joissa teräksen ulkonemat muodostavat nivelten kaulan ja kannen välille.
• Harvemmin käytetty kierreyhteys pultilla, jolla on salaisuus.
• Luotettavin on kuitenkin laajennusmekanismi, joka lukitsee kannen kaulassa lukitessaan.

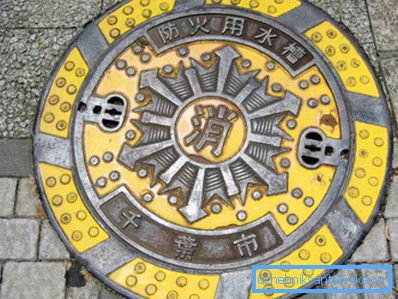

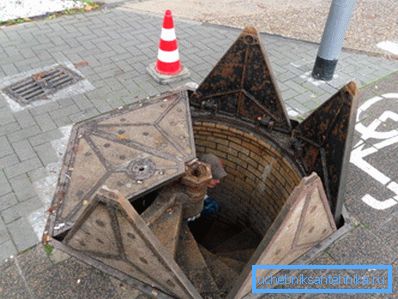

Muita malleja voidaan käyttää myös ulkomailla, ja voit nähdä joitakin niistä artikkeleissamme olevissa kuvissa.

Luukkujen luokittelu

Jotta jokaisella olisi mahdollisuus valita luukku tietyn tilanteen tarpeiden mukaisesti, näiden osien luokitteluun on kehitetty useita vaihtoehtoja. Suosituin on luokitus kuormaluokittain.

Tämän asiakirjan mukaan luukut jaetaan seuraavasti:

• Kevyt (täysikokoinen ja pienikokoinen) - voidaan käyttää jalankulkualueilla, viheralueilla ja yksityisissä kotitalouksissa.
• Mediat - käytetään pysäköintialueilla ja jalkakäytävillä.
• Raskas - asennetaan ajoradoille keskimääräisen ja suuren liikenteen intensiteetin kanssa.
• Raskas runko - käytetään kaukoliikenteen valtateillä, joilla on suuri liikenne.
• Super raskas - asennettu varastoihin, lentokentille, satamiin jne.

Lisäksi kaivojen kaivoja on jaettu useisiin luokkiin valmistusmateriaalista riippuen. Tämän luokittelun mukaan aiomme jakaa artikkelin seuraavat osat.

Valurautarakentaminen

Tekniset tiedot GOSTin mukaan

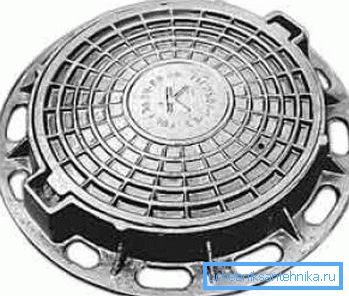

Yleisin on valurautarakenteet. GOST valurauta-kaivoja varten on tarkoitettu noudattamaan seuraavia vaatimuksia:

• Tämän standardin mukaisten rakenteiden tulisi sopia yhteen neljästä koosta: kevyt, raskas, raskas runko ja korjaus. Tuotteiden massan on vastattava niiden tyyppiä.
• Jokainen korkki on merkittävä sen käyttötarkoitukseen. Merkittävimmät merkit ovat: B - vesijärjestelmät, K - viemäriverkot, D - palopostit, D - systeemit sadeveden virtaukseen.

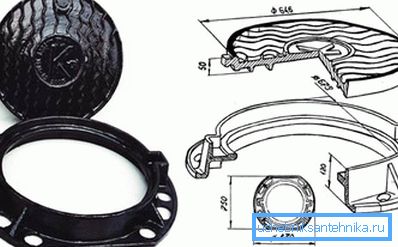

• Kannen pinnan tulee olla kylkiluu. Rivat voivat olla joko aaltoilevia tai tangentiaalisia (ks. Artikkelin piirustukset ja kaaviot).

• Niskat on valettu valuraudasta, jonka brändi on Ч15 tai enemmän. Päällysteiden valmistuksessa käytetyt raaka-aineet eivät ole alle SCh45.

Kiinnitä huomiota! Jos suunnittelussa on kumitiivisteen varusteet, GOST 3634 - 99: n mukaan sen kovuus ei voi olla alle 40 yksikköä.

Plussat ja haitat

Valurautojen luukkujen edut ovat ilmeisiä:

• Materiaali kestää jopa 75-80 tonnin kuormia.
• Tuotantoteknologiaa noudattaen tuotteen kestävyys on taattu.
• Massiivisten metalliosien lämpötilan muodonmuutokset ovat vähäisiä.

Miinukset ovat myös läsnä:

• Korkea hinta
• Huomattava paino ja sen seurauksena vaikeudet kanteen siirtämisessä.
• Mahdollisuus kaarevaan kosketukseen metallin kanssa.
• Ja mikä tärkeintä, nämä luukut varastavat järjestelmällisesti ja siirtyvät sulattoon.

Polymeerihiekka-tuotteet

tuotanto

Vaihtoehtona valuraudan valurakenteille ehdotetaan nykyisin käytettäväksi polymeerihiekkamateriaalin luukkuja.

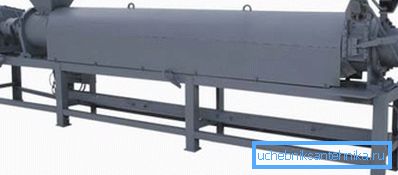

Nämä tuotteet valmistetaan seuraavan kaavion mukaisesti:

• Korkean lujuuden omaavat polymeeriraaka-aineet kuumennetaan yli 300 ° C: n lämpötiloihin⁰ Kanssa, saavuttaa suurin liikevaihto.
• Sulassa polymeerijohdossa huolellisesti seulottu kvartsihiekka sekä värjäys- ja stabilointilisäaineet.
• Käytettävästä pigmentistä riippuen tuote voi olla vihreä, punainen, oranssi - yleensä se voidaan tehdä sekä näkymättömäksi päällysteen taustaa vasten että kontrastia kiinnittämään huomiota.
• Saatua seosta sekoitetaan, kunnes homogeeninen massa on.
• Metallivahvistus asetetaan erikoismuotoisiksi. Vahvistustankojen paksuus määrää suuresti tuotteen lujuuden.

Kiinnitä huomiota! Vahvistuksen olemassaolo helpottaa lumen ja jään alle piilotettujen luukkujen etsintää. Jäähdytyksen löytämiseksi jäisessä tiellä riittää yksinkertaisin metallinilmaisin.

• Polymeeri-hiekkaseos kaadetaan vahvistettuun muottiin, jonka jälkeen osa lähetetään puristusosaan edelleen kuivaamalla.
• Valmiit tuote poistetaan ja sitä käsitellään viimeistelyvaiheessa - reunojen tasoittaminen, puron poistaminen jne.

Polymeerin paksuudesta ja vahvistussauvan halkaisijasta riippuen polymeerihiekan luukut on jaettu useisiin luokkiin:

• Kevyt - painaa enintään 45 kg, kestää jopa 3 tonnin kuormituksia. Optimaalinen valinta useimmille henkilökohtaisille tontille ja yksityiselle omistukselle.
• Keskikokoinen - on lähes sama massa, mutta paksumpi vahvistus voi kestää jopa 6 tonnin kuormituksia. Voi pysyä liikenteessä olevilla teillä.
• Raskas - painaa yli puolet senttimetriä, "pidä" jopa 15 tonnia, ja ne ovat melkein täysimittainen valurautan vaihto teillä.

Edut ja haitat

Tämäntyyppisellä tuotteella on useita etuja:

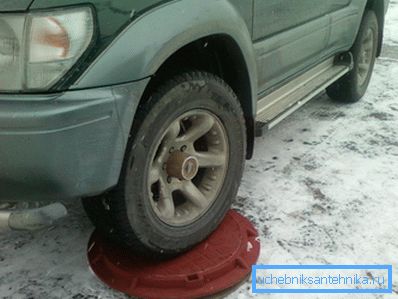

• Laakerikapasiteetti on melko riittävä käytettäväksi useimmissa tilanteissa.
• Suhteellisen pienen massan ansiosta luukut on helppo asentaa omilla käsillään.
• Hienostunut muotoilu helpottaa luukun avaamista ja sulkemista.
• Toisin kuin metallituotteet, kansi ja kaula eivät "tartu" toisiinsa edes kovassa pakkasessa.

Kiinnitä huomiota! Mittausverkon noudattaminen puristusvaiheessa sallii kaivon maksimaalisen tiiviyden.

• Materiaali (polymeeri-hiekka-komposiitti lisäaineilla) ei ole herkkä märehtymiselle ja korroosiolle, eikä se deformoitu edes voimakkaan lämpötilan muutoksen myötä.
• Luukku osoittautuu melko pakkasenkestäväksi, koska seos ei menetä lujuutta alhaisissa lämpötiloissa.
• Tuotteiden hinta on myös alhaisempi kuin valuraudan. Tämä selittyy teknisen prosessin yksinkertaisuudella: tuotannossa ei tarvita metallia sulattavaa uunia.

Tärkein plus on kuitenkin tunkeilijoiden kiinnostuksen puute. Tällaisten tuotteiden varastaminen on merkityksetöntä, koska ne sisältävät vähimmäismäärän metallia. Kyllä, ja se on erittäin vaikea poimia polymeerimonitista.

Mitä tulee miinuksiin, ne tapahtuvat myös:

• Erittäin kuormitetuilla teillä on parempi valita valurauta. Joka tapauksessa yli 50 tonnin kantokyvyn omaavien polymeeriluukkujen massatuotantoa ei ole tähän mennessä toteutettu.

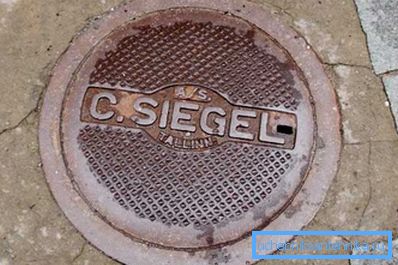

• Täytetyn polymeerin kestävyys on myös heikompi kuin metalli. Useimmille tuotteille annettu ohje takaa palvelun 20 vuodeksi. Pääsääntöisesti tämä ajanjakso on paljon korkeampi, mutta vielä 40 vuoden kuluttua luukut on vaihdettava. Valurautatuotteiden osalta nykyisin joissakin paikoissa ne, jotka oli vielä valettu NEP: n aikana, palvelevat täydellisesti.

Muut lajikkeet

Luonnollisesti käytettyjen osien luettelo ei rajoitu näihin kahteen lajikkeeseen.

Suosituin on valuraudan ja polymeerihiekan lisäksi myös muovi- ja teräsbetoniluukut:

• Muovirakenteet valmistetaan PVC-pohjaisista tekopolymeereistä. Yleisin menetelmä on ruiskuvalu.
• Kaivojen kaivojen muovirakenteiden edut sisältävät pienen massan ja suhteellisen alhaiset kustannukset.
• Samalla huomattava elastisuus sekä korkea hauraus alhaisissa lämpötiloissa rajoittavat näiden tuotteiden käyttöä. Useimmiten niitä käytetään puutarhakaupoissa, ja ne asennetaan käytännössä ketään kävellen.

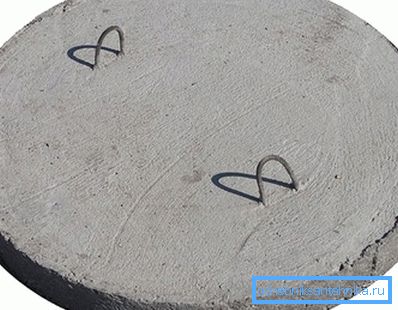

• Myös teräsvahvisteisia raudoitettuja betonirakenteita käytetään melko usein. Heillä on hyvä turvamarginaali, koska ne voidaan asentaa rakennustyömaille ja muille vastaaville esineille.
• Jotta osa poistettaisiin kaulasta, käytetään teräskannattinta, joka hitsataan vahvistushäkkiin tuotantovaiheessa.
• Betonituotteiden keskeiset haitat ovat esteettinen ulkonäkö ja vaikeus asentaa kaula. Useimmissa tapauksissa betonia "korkkia" käytetään väliaikaisena toimenpiteenä, esimerkiksi estämään kaivossa oleva reikä tavanomaisen valuraudan luukun varkauden aikana.

johtopäätös

Polymeerihiekka-aukkojen luukku sekä muovi- ja valurautatuotteet voidaan käyttää sivustossasi. (Katso myös artikkeli Muovinen kansi kaivolle: miten valita.) On tärkeää valita malli, joka parhaiten vastaa sille osoitettuja tehtäviä.

Mutta betonista valmistettuja tuotteita tulisi käyttää vain rakennusvaiheessa: ne eivät ole kovin mukavia ja törmäät säännöllisesti ulkonevan reunan yli. Yksityiskohtaisempi kuvaus kuvatuista yksityiskohdista, voit katsoa tämän artikkelin videota.
