Ruostumattomasta teräksestä valmistettua kuulaventtiiliä käytetään putkistossa sulkuventtiilinä, joka estää kokonaan työväliaineen virtauksen. Tässä artikkelissa tarkastellaan tämän laitteen ominaisuuksia ja sen laajuutta.

Yleistä tietoa

Palloventtiili on siis eräänlainen putkiliittimet, joiden lukituselementti on tehty pallon muotoiseksi ja siten sen nimeksi. Minun on sanottava, että tämä malli on ihmiskunnan tiedossa jo yli sata vuotta.

Aluksi tämä laite ei ollut suurella kysynnällä, mutta erilaisten modernien materiaalien, kuten ruostumattoman teräksen, myötä se alkoi yleistyä. Tämän venttiilin tärkein etu on suunnittelun yksinkertaisuus ja sen seurauksena luotettavuus ja kestävyys.

Laite ja ominaisuudet

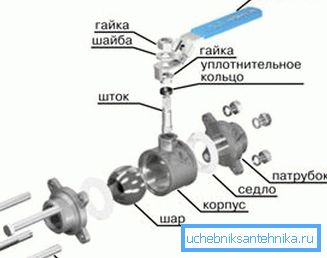

Kuten kaikki muutkin venttiilit, ruostumaton teräsventtiili koostuu kahdesta pääelementistä:

Kotitalousventtiileissä reiän halkaisija on pääsääntöisesti sama kuin putken sisähalkaisija. Siksi sitä kutsutaan täydelliseksi poraksi.

Useimmiten tällaisia ​​venttiilejä käytetään seuraavissa putkilinjoissa:

• Vesiputket;
• Kaasuputket;
• Lämpölinjat.

Erityisominaisuudet

Ensinnäkin on sanottava, että ruostumattomasta teräksestä valmistettua kuulaventtiiliä ei ole suunniteltu toimimaan kuristus- tai säätöventtiilinä. Sitä olisi sovellettava tiukasti sen tarkoituksen mukaan, ts. täydellistä päällekkäisyyttä tai avautumista varten.

Rebar-aukko suoritetaan kääntämällä kahvaa vastapäivään 90 astetta, ts. kunnes se pysähtyy. Käytön helpottamiseksi mallissa on rajoitinohjaimen vipu.

arvokkuus

Tarkastettujen venttiilien etujen joukossa ovat seuraavat kohdat:

• Pieni koko;
• Suunnittelun yksinkertaisuus;
• Kätevä käsiohjaus;
• Ei pysähtyneitä vyöhykkeitä;
• Yksinkertaiset asennusohjeet;
• Korkea tiiviys;
• Luotettavuus ja kestävyys;
• Matala hinta, suunnittelun yksinkertaisuuden vuoksi.

Näistä syistä tämä pysäytysventtiili löytyy lähes jokaisessa huoneistossa ja jokaisessa kodissa.

puutteet

Positiivisten näkökohtien ohella tällä tuotteella on joitakin haittoja, jotka on lueteltu alla:

• Virtausta ei ole mahdollista säätää. Jos käytät laitetta näihin tarkoituksiin, se poistuu nopeasti paineesta.
• Mahdollisuus käyttää vain järjestelmiä, joissa on alhainen paine - kaasuputkille enintään 10 bar ja vesijohtoputkille enintään 16 bar.
• Rajoitettu kokoalue - mitä suurempi putkien halkaisija, sitä vaikeampaa on löytää sopiva laite.

Vihje! Muovipalloventtiilejä voidaan käyttää yhdessä muoviputkien kanssa, niiden kustannukset ovat alhaisemmat kuin ruostumattomasta teräksestä, kun taas kestävyys ja luotettavuus ovat korkeat.

tyypit

Tarkasteltavan venttiilin luokittelu suoritetaan useiden kriteerien mukaisesti:

Erityisen tärkeä seikka on asennustapa ja tapauksen muoto, koska sovellusalue riippuu siitä, joten alla tarkastellaan lähemmin näiden laitteiden ominaisuuksia.

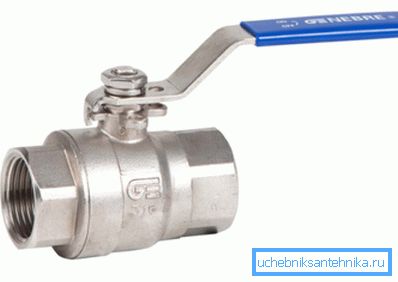

kytkentä

Ruostumattomasta kuulaventtiilistä on molemmilla puolilla naaraslanka. Yleensä tällaisia ​​liitoksia käytetään vesiputkiin.

Ohjausmenetelmän mukaan nämä laitteet ovat kolmenlaisia:

• vipu;
• Sähkökäyttöinen;
• Vaihteella.

Jos nimellishalkaisija ei ylitä DN125: tä, laitetta ohjataan vipulla. Jos halkaisija on suurempi, optimaalinen ratkaisu on vaihteiston ohjaus. Sähkökäyttöä käytetään silloin, kun käytetään kaksiasentoista säätöä, tai sulkuventtiilejä on vaikea päästä käsiksi.

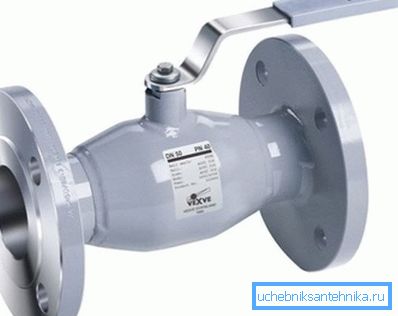

laipallinen

Ruostumattomasta teräksestä valmistettu kuulaventtiililaippa löysi sovelluksen öljy- ja kaasuteollisuudessa. Niitä käytetään putkistoissa, jotka kuljettavat kaasua, öljyä ja muita kemikaaleja.

Koska nimestä on helppo arvata, ruostumaton laippaventtiili on asennettu molemmin puolin sijaitsevien laippojen avulla.

Tämän laitteen tärkeimmät edut ovat:

• Alhaiset kustannukset;
• Pitkä käyttöikä;
• Voidaan käyttää suspensioihin, viskoosiin ja saastuneisiin väliaineisiin, lietteisiin jne.

Ruostumatonta laippapalloventtiiliä voidaan tietysti käyttää vain, jos putket on varustettu myös sopivilla laipoilla.

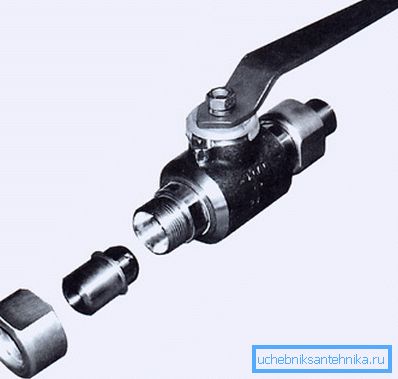

nänni

Muftovyhista poikkeavat pääasiassa siitä, että heillä on ulkoinen kierre. Useimmiten käytetään petrokemian teollisuudessa. Laite on kytketty putkiin korkki-muttereilla.

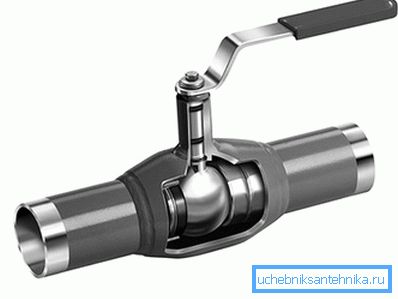

hitsaus

Tämä sulkuventtiili eroaa kaikista edellä mainituista tuotteista siinä, että ne on asennettu hitsaamalla. Useimmiten sitä käytetään keskitetyssä lämmönjakojärjestelmässä. Tämän suunnittelun tärkein etu on yhteyden täydellinen tiiviys. (Katso myös putkitiivisteen artikkeli: ominaisuudet.)

Vihje! Laitteita, joiden halkaisija on pieni, voidaan käyttää kotitalouskäyttöön viemäriin. Voit käyttää tätä hanaa esimerkiksi ruostumattomasta teräksestä valmistetuissa tynnyreissä.

johtopäätös

Ruostumattomia pallotyyppisiä nostureita käytetään laajasti erilaisissa sovelluksissa. Tämä johtuu niiden yksinkertaisuudesta, luotettavuudesta ja laajasta valikoimasta runkorakenteita.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
