Reiän sovitin: itseasennussäännöt

Sovittimen tai pistokkeen sovitin on suhteellisen uusi laitteisto, jonka avulla voit liittää vesiputken maaperän jäätymissyvyyden alapuolelle. Samalla ylläpidetään täydellistä pääsyä vesilähteen ja veden nostolaitteiden korjaamiseen ja huoltoon.

Laitteen suunnittelu

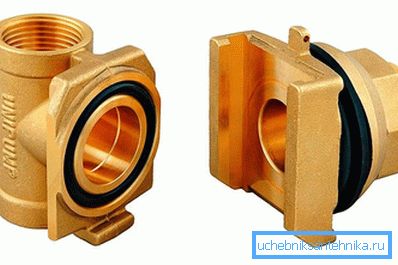

Tämän laitteen suunnittelu on melko yksinkertainen. Se koostuu kahdesta osasta. Sen ensimmäinen osa on paikallaan ja se on asennettu kotelon sisäpuolelta siihen porattuun reikään, nimittäin kumin tiivistysrenkaan ja kiristävän kaarevan metallilevyn kautta, joka on kiinnitetty ulkovaipalla. Toinen osa, johon nostoputki, johon pumppu on kiinnitetty, asetetaan ensimmäisen kiinteän elementin kiilamäiseen liukumaan, tällaista yhteyttä kutsutaan "dovetailiksi". Kiitos hänelle luotettava ja tiukka yhteys sovittimen osien välille. Tämä tuote on valmistettu kuparista tai messinkistä korroosionkestävästä materiaalista.

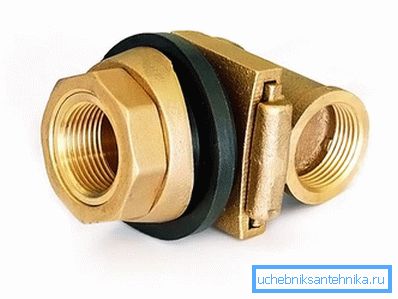

Vahvuudet ja heikkoudet

Edut ovat:

• alhaiset kustannukset, jotka ovat useita kertoja pienempiä kuin kaukoputki;
• nopea ja helppo asennus, joka ei vaadi erityisiä työkaluja ja taitoja;
• kompaktius, toisin kuin kaisson, ei vie aluetta, vain siisti pää näkyy kaivon pinnan yläpuolella;
• mahdollisuus asentaa pohjaveden korkea taso;
• hyvä nivelten tiiviys.

Koska tämä laite ilmestyi markkinoille niin kauan sitten, ei ole pitkä kokemus. Tähän mennessä ei ole löytynyt erityisiä puutteita. Minusista voidaan todeta, että automaatiota, hydraulisäiliötä, nostureita ja muita laitteita on siirrettävä erilliseen huoneeseen verrattuna kaavioon.

Ennen asennusta on vertailtava kotelon kokoa ja halkaisijaa, jotta pumppu voidaan laskea vapaasti kaivoon. Sovitin ulottuu noin 3 cm: n etäisyydelle kotelon sisältä.

Asennus

Ennen asennusta sinun on tehtävä T-muotoinen jakoavain. Se voi olla valmistettu muovi- tai metalliputkesta. Samaan aikaan metallin kanssa on tarrata, leikata lanka. Muovilla kaikki on paljon helpompaa puristusliitosten ansiosta. Toisaalta avaimessa on kierre, joka ruuvataan sovittimeen, ja toisaalta on kiinnitetty tee, joka helpottaa avaimen kääntämistä ja avaamista laitteesta. Avaimen pituuden tulisi olla sama kuin rakenteen asennuksen syvyys, laskettuna kotelon reunasta.

Asennus alkaa kaivamalla kaivos pakastussyvyyteen. Kun kaivanto on valmis, porataan reikään reikä, jossa on bimetallipora. Jyrsimen on vastattava ulostulosovittimen putken halkaisijaa tai oltava hieman suurempi. Sitten näppäintä käytettäessä sovitin on täysin koottu ja sovittimen ei-irrotettava osa lasketaan alas ja kiinnitetty korkki-mutterilla. Asennuksen helpottamiseksi voit tuoda esiin aukon, jossa on pieni taskulamppu, joka on laskettu kaivoon.

Jotta sovittimen kiinnitysosa, joka on kiinnitetty kotelon seinään, ei hyppää pois ja putoa kaivoon asennuksen aikana, irrotettava elementti, johon avain on kiinnitetty, on käännettävä 180⁰. Joten se poistetaan siirtämällä alaspäin, ei ylöspäin. Kun mutteri on syövytetty, sovittimen täytyy jälleen kääntää normaaliksi ja puristaa. Jotta tiivistysrengas ei menettäisi, sitä on käsiteltävä silikonirasvalla tiiviyden parantamiseksi.

Ennen kuin jatkat laitteen irrotettavan elementin asennusta, sinun on kiinnitettävä pumpun haluttu pituus, kaapeli ja kaapeli. Kaapelia ja kaapelia on suositeltavaa suunnata niin, että ne ovat putkilinjan vastakkaisella puolella. Liittimen, joka yhdistää tämän laitteen vesiputkeen, on oltava messinkiä, eikä missään tapauksessa muovia, koska veden painon ja pumpun tärinän vaikutuksesta se voidaan vetää ulos sovittimesta. Myös luotettavampaa yhteyttä varten on käytettävä muoviputkea, jonka nimi on SDR11, koska siinä on paksumpi seinä.

Kun kaikki on koottu, pumppu lasketaan kaivoon ja kytketään molemmat elementit näppäimellä. Asennusavainta ei tarvitse irrottaa, se voidaan leikata tasaisesti kotelon kanssa. Valmistettu video kuvaa yksityiskohtaisemmin muita asennuksen ominaisuuksia.

Turvakaapeli on kiinnitetty kärkeen. Se vähentää vain osittain pumpun kuormitusta sovittimesta ja sen pitäisi olla hieman kireä. Siksi luotettavampaa ja kestävämpää työtä varten on välttämätöntä käyttää metallikoteloa, vaikka sitä on mahdollista käyttää polymeerillä, mutta jälleen kerran niiden tulisi olla kotelo.

video

Lisätietoja asennustyöstä ja käytännön neuvoja asiantuntijalta, voit katsella videota:

järjestelmiä

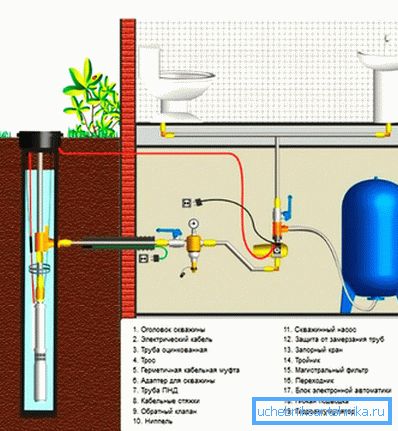

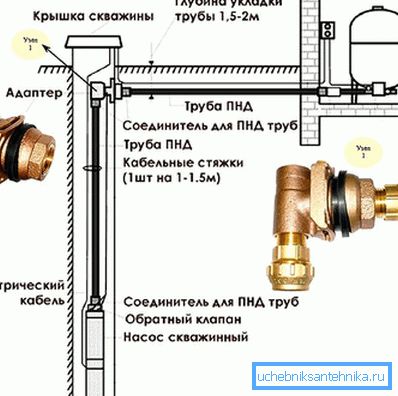

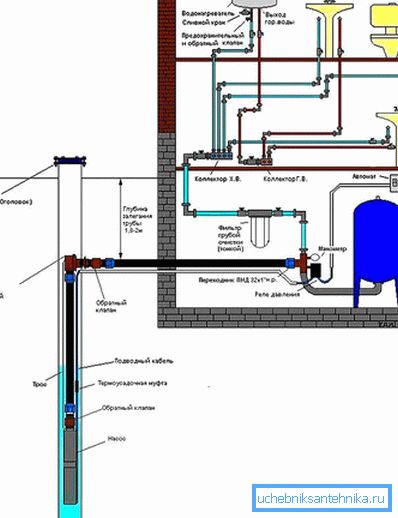

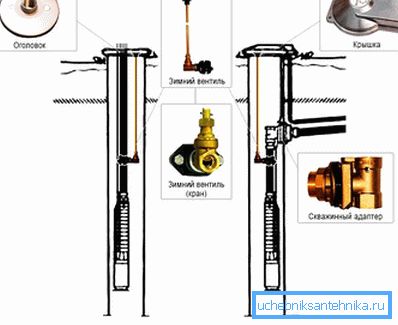

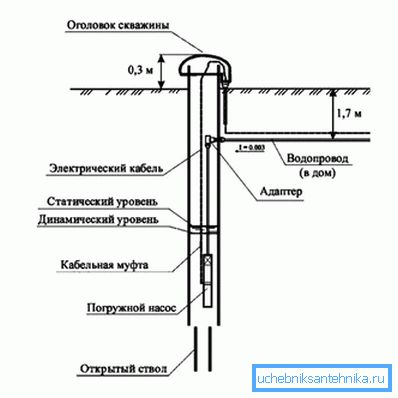

Jos joudut asentamaan alaspäin asennettavan sovittimen, nämä järjestelmät auttavat sinua ymmärtämään sen toiminnan periaatteen ja sen kokoonpanon ominaisuudet:
