Rakennusten sisäinen vesihuolto ja viemäröinti: standardit,

Rakennusten sisäinen vesihuolto ja viemäröinti ovat ilman liioittelua tärkeimmät "valtimot". Siksi asiantuntijat kiinnittävät erityistä huomiota näiden solmujen kehitykseen: virheen sattuessa mukavuuden taso pienenee merkittävästi, ja puutteiden korjaamiseen tarvittava työ vaatii vakavia korjauksia ja merkittäviä taloudellisia investointeja.

Seuraavassa kerrotaan, mitkä sääntelyasiakirjat säätelevät vesihuollon ja viemäröintijärjestelmän suunnittelua, mitä sinun pitäisi kiinnittää huomiota suunnitteluun ja mitä vivahteita tulisi ottaa huomioon putkistojen itsenäisessä asennuksessa.

Yleiset suunnittelukysymykset

Sääntelykehys

Tärkein standardi, jolla säännellään tällaisen viestinnän järjestämistä, on rakennusten sisäinen vesihuollon ja viemäröinnin sääntö (2.04.01-85) sekä sen ajantasaistettu versio SP 30.13330.2012, joka on otettu käyttöön vuoden 2013 lopussa.

Lisäksi vesihuolto- ja jätevesijärjestelmiä suunniteltaessa on otettava huomioon seuraavat asiakirjat:

• SP 31.13330.2012, jossa määritellään ulkoilujärjestelmien suunnitteluprosessi.
• SP 61.13330.2012 säätää eri putkistojen lämpöä ja vedenpitävyyttä.
• SP 73.13330.2012, jossa kuvataan asuinrakennusten ja rakennusten terveysvaatimukset jne.

Erillinen ryhmä koostuu terveysvaatimuksista ja -säännöistä:

• SanPiN 2.1.4.1074-01 - keskitetyn juomavesijärjestelmän kautta toimitetun veden laadun vaatimukset.
• SanPiN 2.1.2.2645-10 - yksityis- ja kerrostalojen elinolosuhteiden ominaisuudet.
• SanPiN 2.1.4.2496-09 - kuumavesijärjestelmien turvallisuuden varmistaminen.

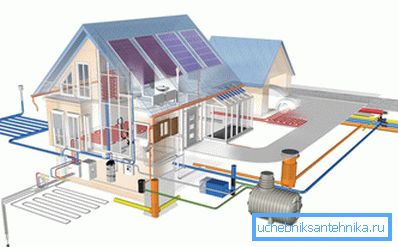

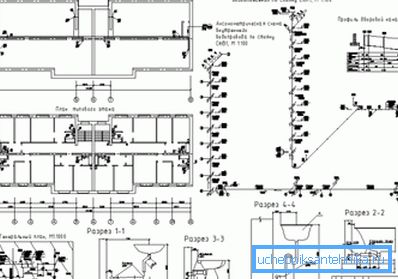

Asiakirjoja valmisteltaessa on pakollista käyttää sellaisia ​​asiakirjoja kuin GOST sisäisten vesihuolto- ja viemäriverkkojen työpiirustuksissa (21.601-79) sekä muita asiaan liittyviä säännöksiä asetusehdotusten toimittamisajankohtana.

Järjestelmän ominaisuudet

SNiP: n mukaan kotitalouksien vesihuoltoon sekä jätevesijärjestelmän että vesijärjestelmän on täytettävä useita vaatimuksia.

Alla luetellaan ne, jotka ovat tärkeimpiä näiden viestien suunnittelussa ja järjestämisessä:

• Jos mahdollista, useiden rakennusten vesihuolto- ja viemäröintijärjestelmät olisi yhdistettävä toisiinsa.. Tämä lähestymistapa mahdollistaa käytettävissä olevien resurssien tehokkaamman käytön, mikä puolestaan ​​auttaa vähentämään toimintojen kustannuksia.

Kiinnitä huomiota! SNiP mahdollistaa kiinteistöverkostojen integroinnin laitososastosta riippumatta.

• Asuinrakennuksen putkistoon tulevan veden on täytettävä terveysvaatimukset.. Tätä varten joissakin tapauksissa on tarpeen toteuttaa joukko toimenpiteitä vedenpuhdistusta varten (puhdistus, selvennys jne.).
• Myös teknisiin tarkoituksiin käytetty vesi on koulutettu.. Lisäksi sen puhdistusaste määräytyy sen teknisen prosessin ominaisuuksien mukaan, johon sitä käytetään.
• Putkilinjoja tulisi käyttää veden kuljettamiseen materiaalista, joka ei heikennä nesteen laatua myös pitkällä kosketuksella..

Putkijärjestelmien suunnittelussa on otettava huomioon kulutus. Eri rakennustyypeissä nämä määrät ovat erilaisia, ja yleisimmät luvut esitetään seuraavassa taulukossa:

Kiinnitä huomiota! Näitä lukuja olisi käytettävä suunnittelemaan viestejä, joita aiot tehdä omin käsin. Keskitetyllä rakentamisella on joskus sallittua lisätä näitä standardeja, mikäli se on perusteltua ja koordinointi paikallisten viranomaisten kanssa.

Vesihuollon määrän lisäksi SNIP suosittelee myös vapaan paineen määrän huomioon ottamista.

Tämän parametrin minimiarvon tulisi olla:

• Rakennuksen sisäänkäynnin yhteydessä, jossa on yhden kerroksen rakennus - 10 m.
• Jokaista seuraavaa kerrosta varten on lisättävä 4 m.
• Vähimmäiskulutuksen aikana paine voidaan alentaa 3 metriin jokaisessa kerroksessa ensimmäisen yläpuolella.

Kiinnitä huomiota! Koko vapaan pään arvo ei saa ylittää 60 m.

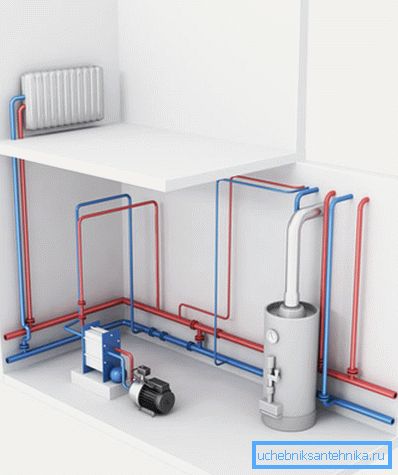

Sisäinen vesihuolto

Näiden vaatimusten lisäksi sääntelyasiakirjat säätelevät myös kaikkien tietoliikennepiirien järjestelyä. Alla kuvataan suunnittelun pääkohdat ja aloitetaan kylmän ja kuuman veden syöttöjärjestelmillä.

Vesihuoltojärjestelmä voi olla sekä keskitetty että paikallinen. Järjestelmän tyypin valinta olisi tehtävä ottaen huomioon alueen ominaisuudet ja tärkeimmän vesihuollon taloudellinen tehokkuus.

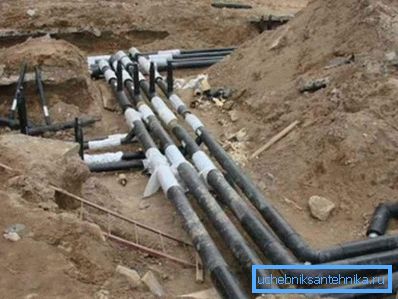

Näin ollen huomattavan määrän yksityisiä kotitalouksia varten pumppauslaitteiden kokonaishinta sekä kaivorakenteen kustannukset voivat olla paljon pienemmät kuin vedellä olevan pääosan haaran asettaminen.

Rakennuksen tarkoituksesta riippuen se voidaan varustaa seuraavilla vesijärjestelmillä:

• Juominen ja juominen.
• Tuotantoon.
• Palontorjunta
• Kuuman veden järjestelmä.

Kiinnitä huomiota! Joissakin tapauksissa palo-vesihuolto yhdistetään joko tuotantoon tai kotitalouksien juomiseen.

Järjestelmän tärkeimmät osat ovat:

• Sisäänkäynti rakennukseen.
• Nesteen annostelulaite (joskus se on jaettu kahteen solmuun, kuumaan ja kylmään veteen).
• Jakeluverkko.
• Veden syöttölaitteet ylempiin kerroksiin.
• Toimitusputket.
• Sulku- ja säätöventtiilit (hanat, venttiilit).
• Joissakin tapauksissa suunnittelu voi sisältää säiliöiden asennuksen. Tyypillinen esimerkki tällaisesta rakenteesta on kalvotankki, joka täytetään kuopan tai kaivopumpun toiminnalla ja varmistaa vakaan paineen ylläpitämisen järjestelmässä.

Kuuman veden syöttöjärjestelmälle esitetään erilliset vaatimukset:

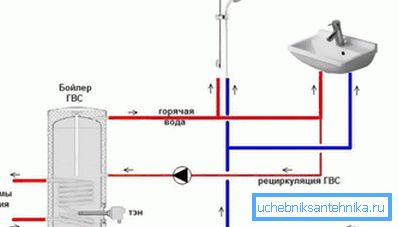

• Lämpötilan ylläpitämiseksi vedenottoajankohtaan saakka ohjeet suosittelevat kiertojärjestelmän varustamista.
• Vedenottolaitteiden asentaminen kuumavesiputkiin ei ole sallittua.
• Putkilinjoja asennettaessa ne on aina suojattava lämpöhäviöltä varustamalla laadukkain eristys ongelmallisimmilla alueilla.

Kotimaan jätevedet

Putkilinjojen tapaan nestemäisen jätteen loppusijoitusjärjestelmä on suunniteltava tiettyjen standardien mukaisesti.

Tähän mennessä asiantuntijat erottavat tällaiset viemärit:

• Saniteetti- ja kotitalous - yleisimmin käytetty tyyppi. Sitä käytetään nielujen, kylpyammeiden, wc-astioiden, suihkukaappien, bideeiden jne.
• Tuotanto - suunniteltu toimimaan suurilla määrillä teollisuusjätettä.
• Yhdistetty - on kahden edellisen lajin yhdistämisen tulos.
• Sisäinen viemäröinti - käytetään yleensä sulatteen poistamiseen katoista ja muista arkkitehtonisista elementeistä.

Kanavajärjestelmää suunniteltaessa on tarpeen laskea sen kapasiteetti (tavallisesti se vastaa vesihuollon tilavuutta). Tällöin kannattaa ottaa huomioon alueesi määräykset jätevesipäästöjen tilavuudesta.

Kotimaan viemäriverkkoon sovelletaan seuraavia sääntöjä:

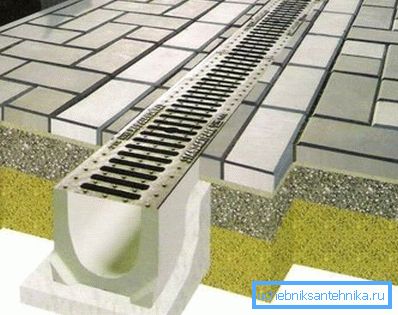

• Veden hävittäminen tapahtuu painovoiman avulla suljettujen putkistojen kautta. Nesteiden kuljettaminen avoimissa lokeroissa on sallittua vain, jos niillä ei ole epämiellyttävää hajua eikä niissä ole haihtuvia aineita.
• On toivottavaa, että viemäriputket asetetaan tasaiselle rinteelle suorassa linjassa. Johdotuksen kiinnittäminen nousuputkeen käyttäen viistosti viemäriputkea tai ristiä.
• Jätevesien järjestämiseen käytettävien putkilinjojen käyttöiän olisi oltava vähintään 25 vuotta. Nykyään on välttämätöntä antaa etusija teknologisista polymeereistä (PVC, polypropeeni, polyeteeni).

Tekniset suositukset

Vesijohto

Kuten näette, edellisen jakson analysoinnin jälkeen on paljon vaatimuksia sisäisen viestinnän järjestämiseksi. Lisäksi jokainen solmu on myös suunniteltava ja rakennettava tiettyjen standardien mukaisesti.

Siksi tässä artikkelissa esitämme erityisiä suosituksia, joita voit käyttää vesihuollon ja viemäröintijärjestelmän asennuksessa:

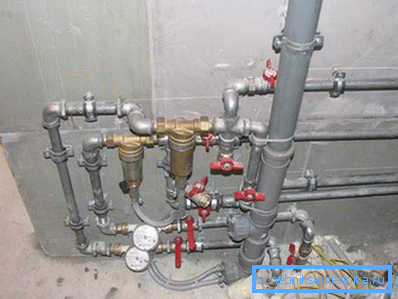

• Useimmissa asuinrakennuksissa ja teollisuustiloissa projektiin sijoitetaan yksi putkilinjan sisäänkäynti. Kahden tai useamman sisäänkäynnin tulisi olla vain asuinrakennuksia varten, jotka on suunniteltu 400 tai useammalle asunnolle, kylpylälle ja useille teollisuusrakennuksille.

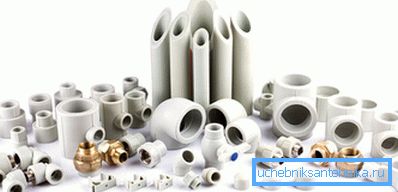

• Kaikki putkistot kootaan osista, joiden käyttöiän on oltava vähintään 50 vuotta 20 ° C: n lämpötilassa ⁰C ja 25 vuotta 75 ° C: n lämpötilassa ⁰S.

Kiinnitä huomiota! Käyttöikä lasketaan tietyn putken mallin käyttöominaisuuksien aikaansaaman paineen mukaan.

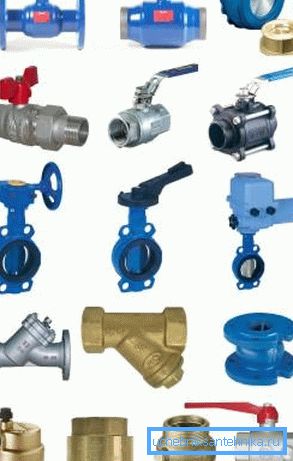

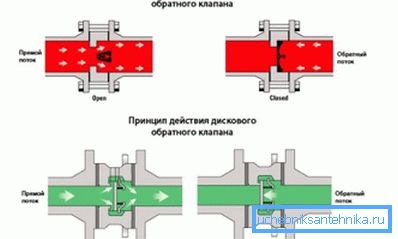

• Veden syöttö järjestelmään ja sen valinta suoritetaan sulkuventtiileillä. Näiden osien suunnittelussa pitäisi olla sujuva muutos paineessa ja veden virtauksen luotettava sulkeminen suljetussa tilassa.

• Paikoissa, joissa on erillinen kuuma ja kylmä vesi, on suositeltavaa asentaa sekoittimet imupisteeseen. Joissakin tapauksissa kahden erillisen nosturin käyttö on sallittua, mutta tämä malli on paljon vähemmän kätevä.

Myös kuumavesihuoltojärjestelmissä on välttämätöntä asentaa venttiilit.

Nämä osat on yleensä asennettu:

• Ennen ryhmäsekoittimia.
• Ennen vedenlämmittimiä.
• Kuuman veden mittauksen jälkeen.

Kaikki edellä mainitut suositukset koskevat järjestelmiä, joissa on keskitetty, ja järjestelmille, joissa on itsenäinen vesihuolto.

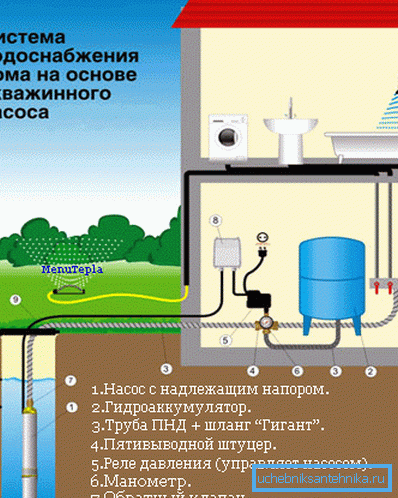

Kuitenkin, jos vedenotto tapahtuu kaivosta tai kaivosta, on tarpeen asentaa pumppausyksikkö:

• Suunnittelun tärkein osa on pumppu, joka nostaa veden syvyydestä.
• Tämän laitteen toimintaa säätelee automaattinen järjestelmä, joka käynnistää tai sammuttaa pumpun putkien tai säiliön paineen mukaan.
• Energian säästämiseksi ja paineen tasaamiseksi rakennuksen ylemmissä kerroksissa asennetaan yleensä paisuntasäiliö, joka toimii vesisäiliönä.

Joissakin tapauksissa (jos vesijohto on epävakaa) pumppuasema voidaan asentaa varajärjestelmäksi.

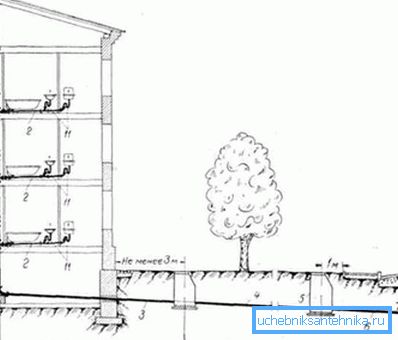

Viemäröintijärjestelmä

Erottamattomassa yhdistelmässä vesihuollon kanssa sinun on varustettava ja viemäriin.

Viemäriputket asetetaan yleensä:

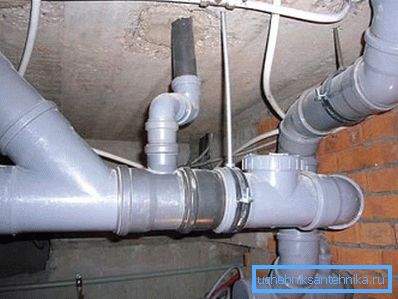

• Käytävissä, ulkorakennuksissa, työpajoissa, ullakkoissa ja kellareissa - avoinna.
• Asuintiloissa väärien paneelien takana, peittoalukset, erikoiskanavissa tai tukirakenteissa upottaminen on piilotettu.

Samalla asennuksen aikana tulisi noudattaa näitä suosituksia:

• Kun piilotettu polymeeriputkien viemäröinti on otettava huomioon, osien mekaaninen kestävyys ei saa aiheuttaa niiden muodonmuutoksia ja tuhoavia kuormituksia.

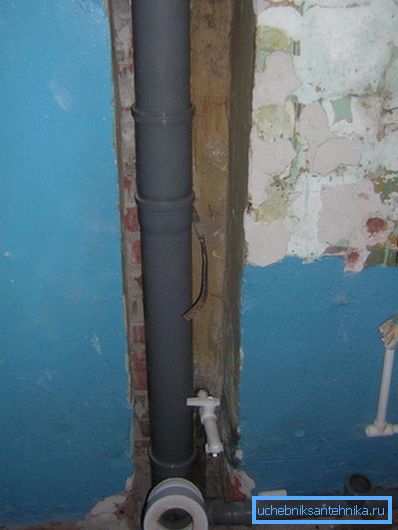

• Putkilinjan pystysuuntaiset osat (nousuputket) sijoitetaan erityisiin niitteihin, lukuun ottamatta mekaanisia vaikutuksia. Rungon etuosa on suljettava irrotettavalla paneelilla, joka mahdollistaa pääsyn nousuputkeen tarkastusta ja korjausta varten.
• Kattojen läpiviennit, joiden läpi putket kulkevat, on suljettava sementtilaastilla. Tiivistymisen parantamiseksi itse putki kääritään rullan vedenpitävään materiaaliin.

• Nousun yläosa näkyy katolla ilmanvaihtokanavan muodossa. Käyttämättömien litteiden ja kaarevien kattojen tuuletusputken optimaalinen nostokorkeus on noin 20 cm.

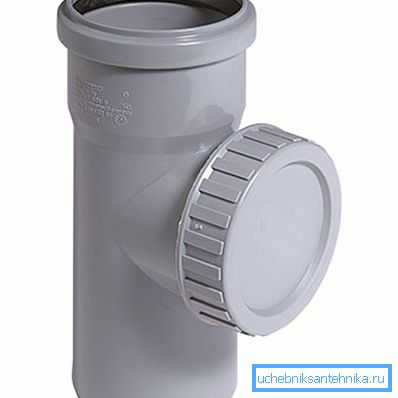

• Kun putkilinjat haudataan, on tarpeen säätää tarkastusluukkujen asentamisesta. Luukun alueen tulisi olla enintään 0,1 m².
• Tarkistusten välinen etäisyys riippuu rakenteen tyypistä. Asuinrakennuksissa asennetaan yleensä yksi tarkastus kerrallaan 15 (putken halkaisija enintään 50 mm) 20: een (halkaisija 150 mm tai enemmän).

johtopäätös

Edellä mainittujen tietojen lisäksi sisäisen vesihuollon ja viemäriverkoston SNiP sisältää myös tietoa eri järjestelmien rakenteiden ja vivahteiden yksityiskohdista. Siksi on suositeltavaa, että ennen työn aloittamista etsitään huolellisesti videota tässä artikkelissa, vaan myös tutkia perusteellisesti kaikkien edellä mainittujen säädösten täydelliset versiot.

Ainoastaan ​​niissä esitettyjen vaatimusten noudattamisen avulla voimme taata suunnitellun viestinnän vakaan toiminnan.
