Putkityöt ja saniteettituotteet: ulko- ja sisäisen viemärin

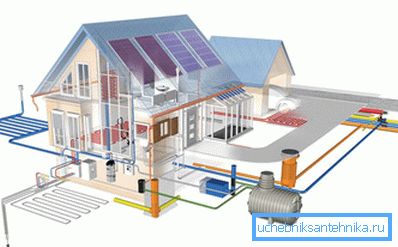

Kuten muutkin vakavat rakenteet, vesihuolto ja viemäröinti on rakennettava sääntöjen mukaisesti. Ne ilmoitetaan asiaankuuluvissa SNiP-ohjelmissa.

Noudata heidän vaatimuksiaan, ei vain rakentamis- ja huoltoyritysten, vaan myös kiinteistöomistajien, varustaa insinööriviestinnän omilla käsillään.

Mitä asiakirjoja on tutkittava

Vesihuolto- ja jätevesijärjestelmien rakentamiseen sovelletaan seuraavia rakennusmääräyksiä:

• 3.05.01 / 85 "Sisäiset LVI-verkot";
• 2.04.01 / 85 "Kotitalouksien jätevesi- ja vesiputket";
• 2.04.02 / 84 ”Vesihuolto: ulkoiset rakenteet ja verkot”;
• 2.04.03 / 85 “Viemäröinti: ulkoiset rakenteet ja verkot”;
• 3.05.04 / 85 “Jäteveden ja vesihuollon ulkoiset järjestelmät ja tilat”.

Lisäksi otetaan huomioon joidenkin muiden holvien määräykset.

Ulkoiset verkko-osiot

1. Käytännesäännöt säätelevät kaikenlaisten putkilinjojen asennusta: metallia, asbestisementtiä, teräsbetonia, muovia ja keraamista.
2. LVI- ja viemäröintijärjestelmien SNiP-numero, jonka numero on 3.04.03 / 85, sisältää säännöt, jotka estävät metallin ja raudoitettujen betoniverkkojen korroosion.
3. Maanrakennusten käyttöönottoa koskevat säännöt, verkkojen ja rakenteiden perusteiden asettaminen määrää koodin 3.02.01 / 87.
4. Compendium № 3.05.04 / 85 ja sisältää kohteita, jotka liittyvät suoraan järjestelmien elementteihin. Hän kuvailee esimerkiksi LVI- ja saniteettikomponentit.

1. Venäjän federaatiossa on useita ilmastollisia ja seismisiä vyöhykkeitä. Niiden rakentamista koskevat säännöt ovat erilaiset. Ne ilmoitetaan kokouksen kuudennessa osassa 3.05.04 / 85.

Kiinnitä huomiota! On erittäin tärkeää, että rakennettu järjestelmä testataan asiantuntevasti. Vähemmän merkittäviä ovat vesihuollon ja viemäriverkkojen käytön säännöt. Kaikki tämä on kirjoitettu koodilla 3.01.04 / 87.

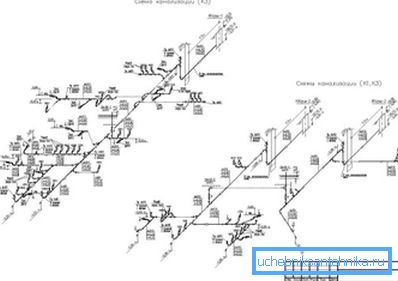

Ulkoiset viemärivaatimukset

1. Asuin-, teollisuus- ja julkisten rakennusten viemäröinti olisi suunniteltava virallisesti hyväksyttyjen alueiden järjestelmien pohjalta, jotka noudattavat ratkaisun suunnittelua ja rakentamista.

1. Piirustuksissa on oltava vesijohto- ja viemäröintijärjestelmien ja niiden elementtien symbolit, jotka vastaavat valtion komiteaa nro 21.205 / 93.
2. Suunnittelussa olisi harkittava verkkoyhteistyön toteutettavuutta.
3. Sinun on myös otettava huomioon tekniset valmiudet, taloudelliset osat ja olemassa olevat rakenteet. Esimerkiksi vesihuolto- ja viemärijärjestelmien leikkauspiste on sallittua vain tietyin edellytyksin.

Edellä mainittu asiakirja 2.04.03 / 85 sisältää niin tärkeitä seikkoja.

1. Peruslaskentasäännöt: sadeveden ja jäteveden päivittäinen kulutus, putkien hydraulinen vastus, täyttöaste jne.

1. Lajikkeet ja viemäröintijärjestelmät, joissa otetaan huomioon rakennuksen tarkoitus ja järjestelmän käyttäjien määrä.
2. Verkkokomponentteja koskevat vaatimukset: differentiaali- ja tarkastuskaivot, putkien asennuksen rajapinta ja syvyys, päästöasemien järjestäminen ja myrskyn veden sisääntulot.
3. SNiP sisältää myös ohjeet puhaltimen ja pumppausasemien suunnitteluun ja asetteluun.

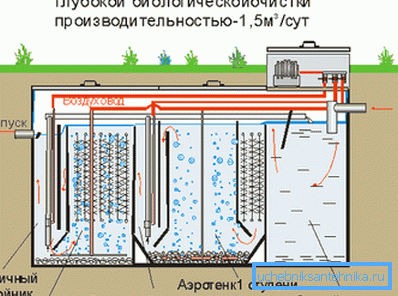

1. Biologisiin ja mekaanisiin jätevedenpuhdistamoihin sovellettavat standardit.
2. Jäteveden desinfiointimenetelmät.
3. Säiliöiden keräämistä ja varastointia koskevat vaatimukset.

Sisäiset verkot

Kotimaan putkistot ovat putkia, laitteita ja laitteita, jotka tuottavat vettä käyttäjille. Viestintäverkon sisäinen osa sisältää putkilinjan ja laitteet, jotka on suunniteltu viemään jätettä pois rakennuksesta.

Järjestelmien sisäosien määräykset

Pääasiakirja, joka säätää sisäisen viestinnän suunnittelua, asennusta ja jälleenrakentamista, on SNiP nro 2.04.01 / 85.

Sen lisäksi otetaan huomioon seuraavat sarjat.

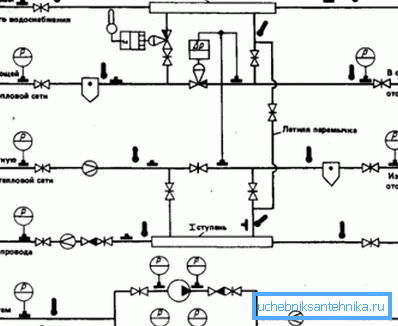

1. Sisäisen vesihuollon suunnitteluun tarvitaan kokoelma 2.01.09 / 85.
2. Yhteenveto 2.04.02 / 84 ilmoittaa pumppaamoiden ja vesisäiliöiden, joita käytetään kiertovesityyppissä, suunnittelua ja asennusta koskevat säännöt.
3. Asiakirjassa 2.04.03 / 85 määritellään verkkojen ja rakenteiden suunnittelu ja asennus. Mukana olevien laskelmien perusteella tehdään arviot LVI- ja jätevesiä varten.

Ilmoitetussa holvissa:

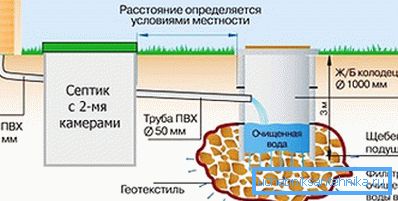

• paikallisten jätevesien käsittelylaitosten suunnittelu ja asennus;
• tarkastuskaivojen organisointi ja asennus on standardoitu;

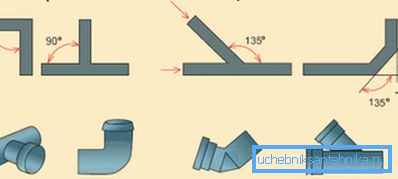

• kuvailee verkkojen haarojen liittämistä koskevia sääntöjä;
• ilmaistaan ​​putkilinjojen hydraulisen laskennan säännöt;
• puhdistusverkkojen, hiekka-ansojen, septisten säiliöiden, öljypuristimien suunnittelu ja asennus on säännelty.

Huomaa, että kokoelmanumerossa 3.05.01 / 85 määritetään putkijohtojen asennuksen korkeus.

Kiinnitä huomiota! Muista tarkistaa koodin 3.01.04 / 8 lisäys 5. Se sisältää vesihuollon ja jäteveden teknisen toiminnan säännöt. Se ilmoittaa esimerkiksi juomavesiputkien pesu- ja desinfiointimenettelyn.

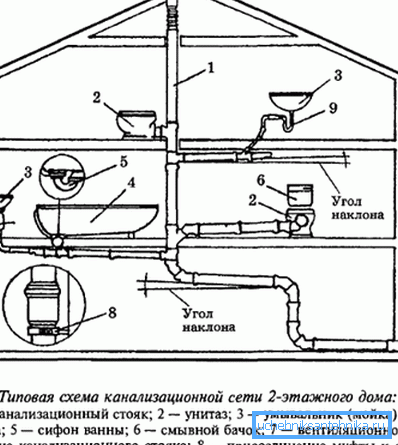

Kotitalousjätevesiin liittyvät säännökset

Sääntelyasiakirjojen mukaan tällaisia ​​vaatimuksia sovelletaan viemärijärjestelmien sisäosiin.

1. Verkon kokoonpanossa ja asettelussa on otettava huomioon rakennuksen tarkoitus. Tältä osin järjestelmä on jaettu seuraaviin tyyppeihin: kotitalous-, teollisuus-, viereiset ja sisäiset viemärit. Jokaisessa näistä lajikkeista on otettava huomioon jäteveden ominaisuudet, koostumus, lämpötila, media-agressiivisuus ja muut tekijät.
2. Jos jätevesi ei täytä kokoelman 2.04.03 / 85 vaatimuksia, viemärijärjestelmä on varustettava jätevedenpuhdistamoilla.
3. Teollisuusjätteiden vastaanottimet tulisi varustaa hydrauliventtiileillä.
4. Jätteiden hävittäminen on suoritettava suljetun, paineettoman putkilinjan kautta.
5. Jotta vesi- ja jätevesihuolto voitaisiin pitää kätevästi, niiden tulisi olla varustettu lukituslaitteilla.
6. Viemärijärjestelmien sisäosat voidaan sijoittaa avoimesti teollisuuslaitoksissa, kellareissa, teknisissä kerroksissa ja erityisissä tiloissa.
7. Verkkojen asennus suljettuina tapahtuu lattian alla sekä niiden liittämisessä kattoihin, pystysuoriin akseleihin, ripustettuun kattoon ja erikoispaneeleihin.
8. Etäisyys viemäristä vesihuoltoon on oltava vähintään 40 cm.

johtopäätös

Vesi- ja jätevesiverkot ovat kriittisiä rakenteita. Virheen kustannukset ovat korkeat - järjestelmän virheellisestä toiminnasta sen tuhoutumiseen. Siksi se on suunniteltava ja asennettava tiukasti SNiP: n vaatimusten mukaisesti.

Katso video tässä artikkelissa. Se tarjoaa sinulle lisätietoja.
