Putkityökalut: lisäelementit, joita ilman järjestelmän

28-04-2018

Vesihuolto

Putkilinjan komponentit edustavat laajaa joukkoa osia, joita käytetään vesijärjestelmien asennuksessa. Tällaisten elementtien avulla voit rakentaa monimutkaisia monimutkaisia rakenteita, jotka tarjoavat maksimaalisen mukavuuden käytön aikana.

Artikkelissamme annamme tietoa yleisimmistä saniteettiliittimistä ja esitimme useita suosituksia tiettyjen osien käytöstä.

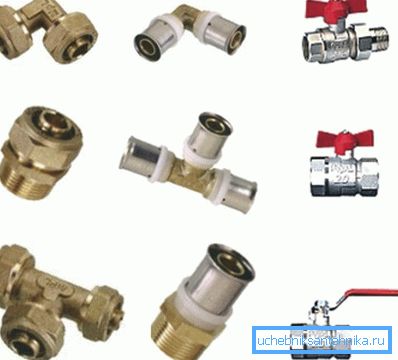

Näiden osien avulla voimme rakentaa monimutkaisen ja tehokkaan suunnittelun.

Yleinen luokitus

Muovinen tee, jossa on laippa yhdellä haaralla

Vedenpitimiä, kytkimiä, sovittimia, hanoja, sekoittimia, letkuja ja monia muita elementtejä käytetään nykyään laajasti vesipiirien asennukseen. Kukin näistä osista suorittaa tehtävänsä, mutta voit kuitenkin jakaa ehdollisesti koko alueen useisiin suuriin ryhmiin:

Osaluokka	Toiminnot ja suunnittelun ominaisuudet
yhteys	Käytetään saman tai eri halkaisijan omaavien putkien liittämiseen. Liitäntä voidaan tehdä sekä suorassa että kulmassa. Muotoa voidaan myös haarata useisiin osiin. Tärkein vaatimus on varmistaa luotettavuus mahdollisimman lähellä monoliittisen putkilinjan luotettavuutta.
lukitus	Tähän luokkaan kuuluvat hanat, venttiilit ja sekoittimet. Liitokset suorittavat putkilohkon väliaikaisen päällekkäisyyden. Suljetussa tilassa laitteiden on estettävä luotettavasti veden virtaus, mutta samanaikaisesti niiden on varmistettava nesteen nopea avaaminen ja syöttö joko järjestelmän osaan tai kulutuspisteeseen.
mittaaminen	Upotettu putkistoon sen asennusvaiheessa tai liitetty erityisiin johtopäätöksiin. Sitä käytetään mittaamaan veden virtauksen parametreja - nopeus, paine, lämpötila jne. Useimmille näistä laitteista on ominaista korkea hinta niiden valmistuksen suuren monimutkaisuuden vuoksi.
lisä-	Luokka, jossa usein erotellaan komponentteja, jotka eivät sisälly edellisiin ryhmiin. Lisäletkut sisältävät usein erilaisia letkuja, tulppia, veden sulkemisia jne.

Lisäksi on olemassa myös lisävarusteiden luokitus valmistusmateriaalin mukaan. Yleensä kaikki tuotteet on jaettu metalliin, muoviin ja yhdistettyinä.

Kiinnitä huomiota! Ohjeessa suositellaan käytettyjen putkistojen tyypin mukaisten liittimien käyttöä ja mieluiten valitsemalla yhden valmistajan tuotteita.

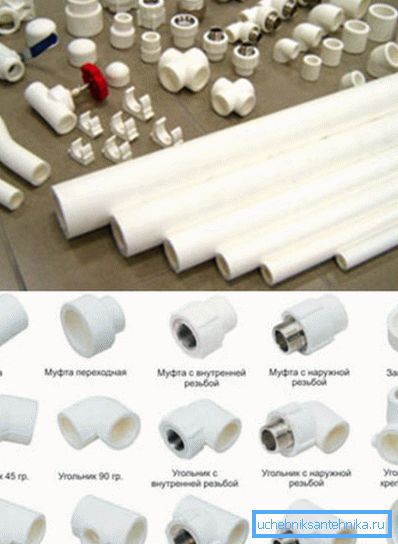

Jokaiselle materiaalille - oma tarvikevalikoima

Yhdistävät elementit

Yleisimmät lajikkeet

Liitäntätarvikkeet on esitetty nykyaikaisilla markkinoilla laajimmassa valikoimassa. Merkittävä osa tällaisista osista on eri materiaalien putkien kierteitetyt liitokset, ja siksi aloitamme niiden analysoinnin.

Muodon ja tarkoituksen mukaan on olemassa tällaisia elementtejä:

kytkentä - yksinkertaisin liitos, joka on varustettu langalla. Käytetään kahden putken kiinnittämiseen ilman suuntaa. Suunnittelusta riippuen sitä voidaan käyttää saman tai eri halkaisijan omaavien tuotteiden asentamiseen.

Kiinnitä huomiota! Laitteiston osaa, joka yhdistää putket eri poikkileikkauksilla, kutsutaan yleensä sovittimeksi. Esimerkkinä voidaan mainita LVI-jakaja, jossa ohuempi haara ulottuu pääputkesta.

Tee ei myöskään ole vaikeaa, mutta sitä käytetään yhdistämään putkilinjan kolme osaa. T-paidat ovat suorat ja kulmat.
Ristejä käytetään harvoin, kun vesi toimitetaan, mutta viemäriin ne ovat lähes välttämättömiä. Joissakin tapauksissa hämähäkkiä voidaan käyttää pääpiirin jakajana kolmeen muuhun.

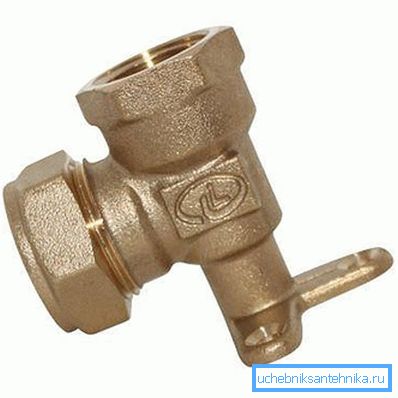

Polven ja kulman avulla suunnitellaan moottoritien kääntymistä. Useimmissa tapauksissa polvea käytetään kaaren osien muodossa, koska kulmat alle 90 °⁰ luo liian paljon veden virtausta.

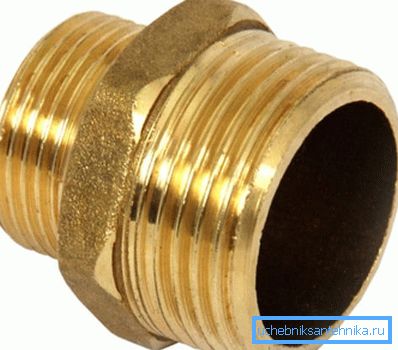

LVI-nippeli - yksinkertainen asennus kierteellä, leikattu kahteen ulkonevaan suuttimeen. Käytetään irrotettavien yhteyksien luomiseen.

Laippa - muotoilu, joka tarjoaa luotettavan liitännän erilaisiin malleihin.

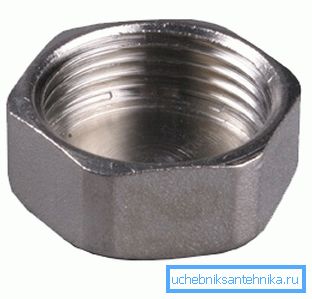

Korkki vesiputkille - päätyelementti, joka asennetaan piirin päähän. Sen pitäisi varmistaa putken luotettava päällekkäisyys, mutta tarvittaessa pistoke voidaan avata ja tyhjentää.

Luonnollisesti jokainen näistä elementeistä voidaan valmistaa kymmenen parhaana, joskaan ei sata muunnoksessa ja koossa, joten sinun on valittava huolellisesti asennettavat osat.

Erityiset mallit polymeerituotteille

Perinteinen materiaali LVI-piirien kokoamiseen on metalli.

Viime aikoina teknopolymeerejä, jotka yhdistetään erityisten yksityiskohtien käyttöön, käytetään kuitenkin yhä useammin vaihtoehtoina.

Juotostarvikkeita hankitaan yleensä polypropyleeniputkien asentamiseen. Ne on valmistettu samasta materiaalista kuin itse putket, jolloin voit muodostaa pysyviä liitoksia lämmitys- ja hitsausosilla.

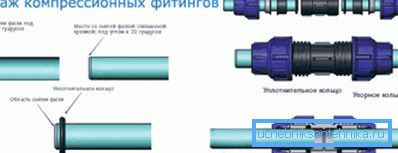

Kiinnitysliittimiä käytetään usein polyeteeniputkien liittämiseen.. Paikan tiiviys saavutetaan puristamalla putki erityisellä insertillä (polymeeri tai metalli), joka puolestaan on kiinnitetty korkkimutterilla. Asianmukainen asennus ja käyttö takaavat riittävän korkean paineen.

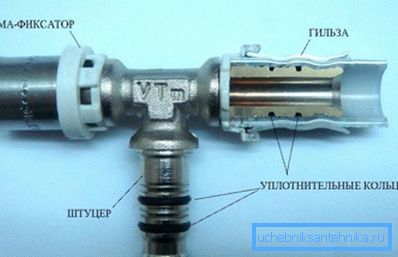

Puristusholkit - suosituimmat metallin muovitarvikkeet. Niitä käytetään pysyvän yhteyden muodostamiseen: putkeen on työnnetty metalliydin, joka puristetaan ulkopuolelta alumiinista tai ohuesta messinkistä. Ytimen erityisrakenteen vuoksi muodostuu tiivisrenkaat, joilla on suuri tiiviys.

Kuten tavanomaisissa varusteissa, nämä osat valmistetaan laajamittaisessa mittaverkossa.

Putkenosat

Hanat ja sekoittimet

Toiseksi kaikkein monipuolisin huonekalujen varusteet ovat erilaiset hanat, kanisterit ja sekoittimet. Kuten edellä todettiin, niiden päätehtävänä on tarvittaessa avata tai sulkea putken aukko.

Nykyään teollisuus tuottaa monenlaisia nostureita, mutta useimmiten seuraavat asennetaan:

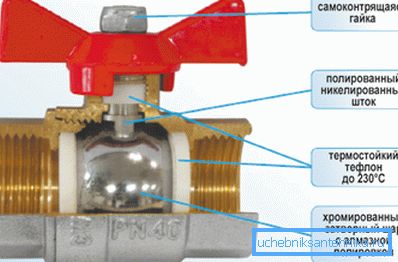

Pallo - yksinkertainen, mutta erittäin luotettava.. Lukituselementti on pallo, jossa on reikiä ja jota ohjaa jäykkä sauva. Kun pallon aukko on linjassa hanan tai sekoittimen rungon reiän kanssa, kanava avautuu ja vettä syötetään.

Kiinnitä huomiota! Tällaisten tuotteiden haitaksi on usein osoitettu purkamisen ja korjaamisen suhteellisen suuri monimutkaisuus, mutta kokeneet käsityöläiset tekevät melko hyvin tällaisia tehtäviä.

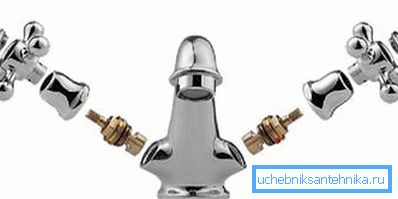

Axled - helppo huoltaa, mutta hieman vähemmän luotettavaa. Tällaisessa nosturissa oleva akselilaatikko edustaa kierteitettyä sylinteriä, jonka päähän on joko tiivistys tiiviste tai useiden keraamisten levyjen mekanismi, joka vuorotellen estää veden virtauksen.

Meidän on myös korostettava sekoittimet muovikasetteilla. Näitä polymeeriosia käytetään yksinomaan jokapäiväisessä elämässä: toisaalta ne säätelevät veden virtausta hyvin selvästi, mutta toisaalta niillä ei ole vaikuttavaa voimaa.

Muut komponentit

Tavallisten yksityiskohtien lisäksi, joista ilman vesijärjestelmän toiminta on mahdotonta, voidaan erottaa:

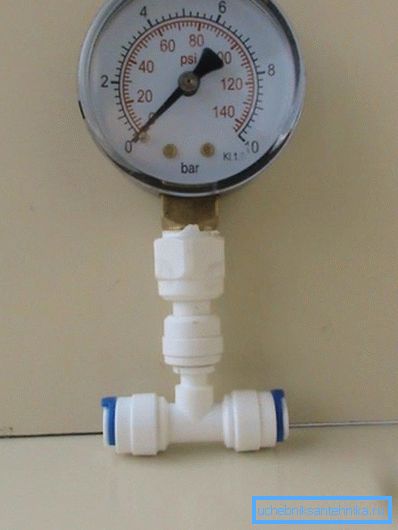

Vesihuollon manometri on melko yksinkertainen mittauslaite, joka tallentaa putkien paineen.. Useimmiten manometrejä toimitetaan yksityisissä taloissa, joissa paine on säädetty pumpun avulla.

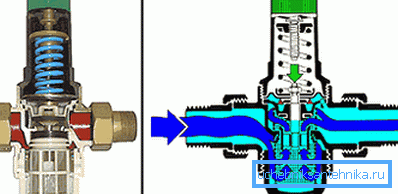

LVI-vaihteisto - käytetään järjestelmän paineen tasoittamiseen. Tämä laite voi olla erittäin hyödyllinen, jos sinulla on epäilyksiä siitä, että putkiliitännät selviävät veden vasaran vaikutuksista.

Kiinnitä huomiota! Jos jokapäiväisessä elämässä vähennyslaitteen asennus on erittäin toivottavaa, teollisuusjärjestelmissä tällaisten laitteiden asennus on pakollista.

Jos sinulla ei ole mahdollisuutta asentaa vaihteistoa, niin on täysin mahdollista tehdä säätöventtiili omalle kädellesi. Useimmiten tällaisina järjestelminä käytetään lisäkalvolla varustettuja paisuntasäiliöitä: laite olettaa kasvavan paineen ja kalvo kompensoi merkittävän osan energiasta sen elastisuuden vuoksi.
Älä myöskään unohda sisäänrakennettuja suodattimia.Nämä huonekaluelementit törmäävät yleensä ääriviivoihin monimutkaisten laitteiden (samojen vaihteistojen) eteen ja pidentävät merkittävästi niiden käyttöikää, jolloin hankaavat hiukkaset vedetään veteen.

johtopäätös

Vesipainemittari, suodatin, hana, mikseri, tee, nännit, kytkimet ja muut osat eivät ole yhtä tärkeitä kuin putket itse. Siksi kannattaa tutkia huolellisesti yllä oleva luokitus ja katsoa videota tässä artikkelissa: niin saat ainakin yleiskuvan siitä, mitä elementtejä saatat tarvita työskennellessäsi.
