Tämän artikkelin aiheena on yksityisen talon vesihuollon laskeminen. Koska pienen mökin tyypillinen vesihuoltojärjestelmä ei ole kovin monimutkainen, meidän ei tarvitse nousta monimutkaisten kaavojen viidakoon; lukijan on kuitenkin opittava tietty määrä teoriaa.

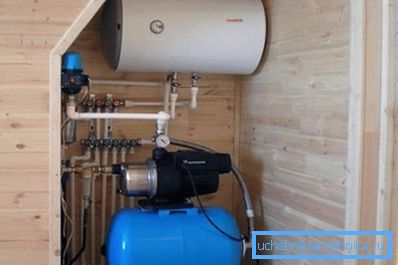

Erä talon vesihuoltojärjestelmästä. Kuten kaikki muutkin tekniset järjestelmät, tähän tarvitaan alustavia laskelmia.

Huoneistossa on mökki

Mitä itse asiassa on yksityisen talon vesijärjestelmä helpompaa kuin kerrostalossa (tietysti lisäksi saniteettilaitteiden kokonaismäärän lisäksi)?

Tärkeimmät erot ovat kaksi:

  • Kuumalla vedellä ei yleensä ole tarvetta varmistaa jatkuvaa liikkumista nousuputkien ja pyyhekuivainten läpi.

Kiertovesilaatikoiden läsnä ollessa kuuman veden putkiverkon laskeminen on huomattavasti monimutkaisempaa: putkien on kuljettava paitsi asukkaiden purkaman veden lisäksi myös jatkuvasti kääntyvien massojen määrä.

Meidän tapauksessamme kuitenkin etäisyys saniteettilaitteesta kattilaan, pylvääseen tai tie- tään moottoritielle ei riitä, jotta ei kiinnitetä huomiota kuuman veden syöttönopeuteen hanaan.

Tärkeää: Niille, jotka eivät kohtaa kuumavesihuoltojärjestelmiä - moderneissa kerrostaloissa, kuumavesiputket on kytketty pareittain. Koska pidätinlevyn muodostamat insertit ovat paine-erossa, vesi kiertää jatkuvasti nousuputkien läpi. Tämä takaa kuumaa vettä nopeasti sekoittimille ja pyyhekuivain ympäri vuoden.

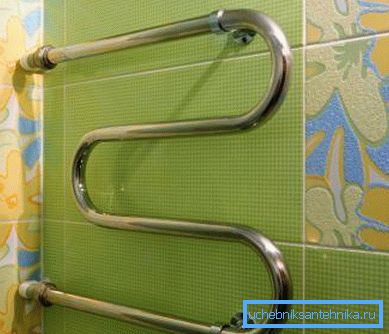

Lämmitetty pyyhekuivain lämpenee GVS: n telineiden jatkuvan kierton vuoksi.
  • Putkityöt yksityisessä talossa on eronnut umpikujasta riippuen, mikä merkitsee jatkuvaa kuormitusta joillakin johdotusosilla. Vertailun vuoksi jokaisen mahdollisen liitäntäkaavion osalta on tehtävä erikseen vedenkehysverkon laskenta (joka mahdollistaa veden syöttämisen kahdesta tai useammasta lähteestä).

Mitä me ajattelemme

Meidän on:

  1. Arvioi veden kulutus huippukulutuksessa.
  2. Laske vesiputken poikkileikkaus, joka pystyy varmistamaan tämän virtausnopeuden hyväksyttävällä virtausnopeudella.

Viite: veden suurin virtausnopeus, jolla se ei tuota hydraulista kohinaa, on noin 1,5 m / s.

  1. Laske paine putkistoon. Jos se on kohtuuttoman alhainen, kannattaa miettiä joko putkilinjan halkaisijan nostamista tai keskipumppujärjestelmän asentamista.

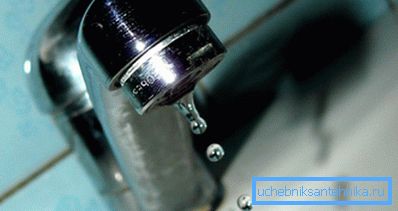

Heikko paine loppusekoittimelle ei todennäköisesti anna omistajalle.

Tehtävät on muotoiltu. Aloitetaan

kulutus

Se voidaan arvioida noin yksittäisten LVI-laitteiden kulutusasteilla. Tiedot halutaan helposti löytää yhdestä SNiP 2.04.01-85 liitteestä; lukijan mukavuuden vuoksi annamme siitä otteen.

Laitteen tyyppi Kylmän veden kulutus, l / s Kuuman ja kylmän veden kokonaiskulutus, l / s
Nosturi kasteluun 0,3 0,3
WC hanalla 1,4 1,4
WC-kulho 0,10 0,10
Suihkukaappi 0,08 0.12
kylpy 0,17 0,25
pesu 0,08 0.12
pesuallas 0,08 0.12

Asuinrakennuksissa virtausnopeutta laskettaessa käytetään laitteiden samanaikaisen käytön todennäköisyyskerrointa. Me yksinkertaisesti summataan veden virtauksen laitteiden kautta, joita voidaan käyttää samanaikaisesti. Sano, pesuallas, suihku ja wc antavat kokonaisvirtauksen 0,12 + 0,12 + 0,10 = 0,34 l / s.

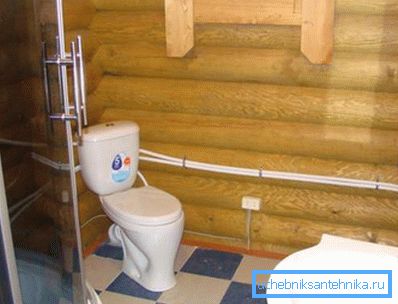

Veden virtaus samanaikaisesti toimivien laitteiden kautta tiivistetään.

jakso

Vesiputkiosan laskenta voidaan suorittaa kahdella tavalla:

  1. Valinta taulukon mukaan.
  2. Lasketaan suurimmalla sallitulla virtausnopeudella.

Valinta taulukon mukaan

Oikeastaan ​​taulukossa ei tarvita kommentteja.

Nimellinen putkikanava, mm Kulutus, l / s
10 0.12
15 0,36
20 0,72
25 1,44
32 2,4
40 3.6
50 6

Esimerkiksi virtausnopeudella 0,34 l / s putki DN15 riittää.

Huomaa: kaukosäädin (ehdollinen kulku) on suunnilleen sama kuin kaasu- ja vesiputken sisäinen halkaisija. Polymeeriputkissa, joiden ulkohalkaisija on merkitty, sisäinen halkaisija vaihtelee askelittain: esimerkiksi 40 mm: n polypropeeniputken sisähalkaisija on noin 32 mm.

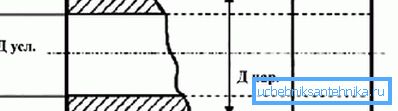

Nimellinen kulku on suunnilleen yhtä suuri kuin sisähalkaisija.

Virtausnopeuden laskeminen

Veden virtausjärjestelmän läpimitan laskeminen sen läpi voidaan suorittaa käyttämällä kahta yksinkertaista kaavaa:

  1. Kaavat sen säteen poikkipinta-alan laskemiseksi.
  2. Kaavat virtausnopeuden laskemiseksi tunnetun osan läpi tunnetulla virtausnopeudella.

Ensimmäinen kaava on S =? r ^ 2. Siinä:

  • S on haluttu poikkileikkausalue.
  • ? - pi-luku (noin 3,1415).
  • r on osan säde (puolet kaukosäätimestä tai putken sisäinen halkaisija).

Toinen kaava näyttää Q = VS, jossa:

  • Q - kulutus;
  • V on virtausnopeus;
  • S on poikkileikkausalue.

Mukavuuden vuoksi kaikki arvot muunnetaan SI-metreiksi, neliömetreiksi, metreiksi sekunnissa ja kuutiometreinä sekunnissa.

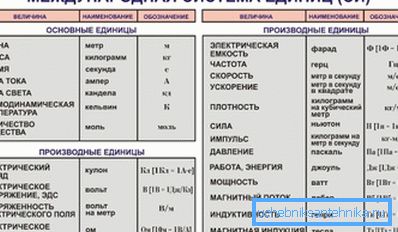

SI-yksiköt.

Tehkäämme laskennan putken vähimmäisohjauksesta seuraavien syöttötietojen osalta:

  • Kulutus sen läpi on sama 0,34 litraa sekunnissa.
  • Laskelmissa käytetty virtausnopeus on suurin sallittu 1,5 m / s.

Aloitetaan

  1. SI-arvojen kulutus on 0,00034 m3 / s.
  2. Toisen kaavan mukaisen poikkipinta-alan on oltava vähintään 0,00034 / 1,5 = 0,00027 m2.
  3. Ensimmäisen kaavan mukaisen säteen neliö on 0,00027 / 3,1415 = 0,000086.
  4. Poistamme tästä numerosta neliöjuuren. Säde on 0,0092 metriä.
  5. Jos haluat saada kauko-ohjaimen tai sisäisen halkaisijan, kerro säde kahdella. Tuloksena on 0,0134 metriä tai 18 millimetriä. On helppo nähdä, että se on lähellä ensimmäisellä menetelmällä saatuja tuloksia, vaikkei se ole täsmälleen sama.

Pään paine

Aloitetaan muutamalla yleisellä huomautuksella:

  • Tyypillinen paine kylmässä vedessä on 2 - 4 ilmakehää (kgf / cm2). Se riippuu etäisyydestä lähimpään pumppausasemaan tai vesitorniin, maastonpoistoon, putkilinjan tilaan, päävesijärjestelmän pysäytysventtiilien tyypiin ja moniin muihin tekijöihin.
  • Absoluuttinen minimipaine, joka mahdollistaa kaikkien modernien LVI-laitteiden ja vedenkäyttöisten kodinkoneiden toiminnan - 3 metriä. Esimerkiksi Atmorin hetkellisten vedenlämmittimien ohjeet osoittavat suoraan, että kuumennuksen päälle kytkeytyvän paineanturin aktivoitumisen alempi kynnys on 0,3 kgf / cm2.

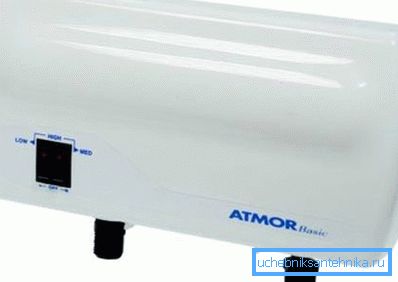

Laitteen paineanturi laukeaa 3 metrin paineella.

Viite: ilmakehän paineessa 10 metrin paine vastaa 1 kgf / cm2: n ylipaine.

Käytännössä on parempi, että putkijohdossa on vähintään viiden metrin pää. Pieni marginaali kompensoi syöttöjohtojen, venttiilien ja itse laitteen laskennattomia tappioita.

Meidän on laskettava putkilinjan painehäviö, jolla on tunnettu pituus ja halkaisija. Jos paineen ero linjassa ja painehäviö vesijärjestelmässä on yli 5 metriä - vesijärjestelmä toimii ilman mitään valituksia. Jos se on pienempi, sinun täytyy joko lisätä putken halkaisijaa tai avata se pumppaamalla (jonka hinta, muuten selvästi ylittää putkien hinnan nousun johtuen niiden halkaisijan kasvusta yhdellä askeleella).

Joten, miten paine lasketaan vesiverkossa?

Tässä kaava H = iL (1 + K) on voimassa, jossa:

  • H - painehäviön arvostettu arvo.
  • i - ns. putkilinjan hydraulinen kaltevuus.
  • L on putken pituus.
  • K - kerroin, joka määräytyy vesijärjestelmän toiminnallisuuden mukaan.

Helpoin tapa määrittää kerroin K.

Se on yhtä suuri kuin:

  • 0,3 kotitalous- ja juomatarkoituksiin.
  • 0,2 teollisuuden tai palotalouden kannalta.
  • 0,15 palon ja tuotannon osalta.
  • 0,10 palomiehelle.

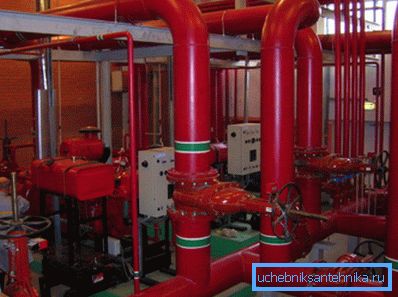

Valokuva - tulipalon vedellä.

Myös putkilinjan pituuden tai sen osan mittauksella ei ole erityisiä vaikeuksia; Hydraulisen esijännitteen käsite edellyttää erillistä keskustelua.

Seuraavat tekijät vaikuttavat sen arvoon:

  1. Putkiseinien karkeus, joka puolestaan ​​riippuu niiden materiaalista ja iästä. Muovien pinta on tasaisempi kuin teräksellä tai valuraudalla; Lisäksi ajan myötä kalkilla ja ruosteella kasvaneet teräsputket.
  2. Putken halkaisija. On käänteinen suhde: mitä pienempi se on, sitä enemmän vastusta putkilinjalla on veden liikkuminen siinä.
  3. Virtausnopeus Sen lisääntyessä vastus kasvaa.

Jonkin aikaa sitten meidän oli lisäksi otettava huomioon venttiilien hydrauliset häviöt; Nykyaikaiset, täydelliset reiän venttiilit luovat kuitenkin suunnilleen saman vastuksen kuin putki, joten ne voidaan turvallisesti jättää huomiotta.

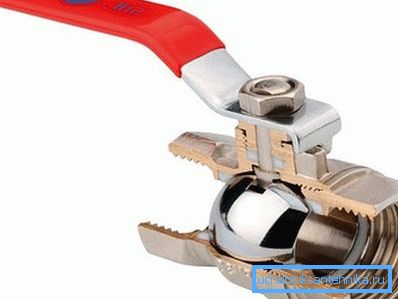

Avoimalla kuulaventtiilillä ei ole lähes mitään veden virtausta.

On hyvin ongelmallista laskea itse hydraulinen kaltevuus, mutta onneksi tämä ei ole välttämätöntä: kaikki tarvittavat arvot löytyvät ns. Shevelev-taulukoista.

Jotta lukija voisi kuvitella, mistä on kyse, annamme pienen osan yhdestä taulukosta muoviputkelle, jonka halkaisija on 20 mm.

Kulutus, l / s Virtausnopeus, m / s 1000i
0,25 1,24 160,5
0,30 1.49 221,8
0,35 1,74 291,6
0,40 1,99 369,5

Mikä on 1000i taulukon oikeassa sarakkeessa? Tämä on vain hydraulisen kaltevuuden arvo 1000 metriä kohti. Jotta voisimme saada i: n arvon kaavallemme, riittää, että se jaetaan 1000: lla.

Lasketaan painehäviö putkessa, jonka halkaisija on 20 mm ja jonka pituus on 25 metriä ja virtausnopeus yksi ja puoli metriä sekunnissa.

  1. Etsimme taulukossa vastaavia parametreja. Hänen tietojensa mukaan 1000i kuvatuissa olosuhteissa on 221,8; i = 221,8 / 1000 = 0,2218.
Shevelev-taulukoita on painettu monta kertaa ensimmäisen julkaisun jälkeen.
  1. Korvaa kaikki kaavan arvot. H = 0,2218 * 25 * (1 + 0,3) = 7,2085 metriä. Kun sisääntulopaine on 2,5 ilmakehää ulostulossa, se on 2,5 - (7,2 / 10) = 1,78 kgf / cm2, mikä on enemmän kuin tyydyttävä.

johtopäätös

Korostamme jälleen kerran, että edellä mainitut laskentamenetelmät ovat erittäin yksinkertaistettuja eikä niitä ole tarkoitettu monimutkaisten järjestelmien ammattimaisiin laskelmiin. Niiden tarkkuus on kuitenkin melko hyväksyttävä yksityisten talojen omistajien tarpeisiin.

Lisätietoja, kuten tavallista, lukijalle tarjotaan video tässä artikkelissa. Onnea!
