Putkiasennukset: projektista putkiasennukseen

Putkijärjestelmän rakentaminen taloon tai huoneistoon on melko vaikea tehtävä, mutta silti toteutettavissa myös niille, jotka eivät ole aikaisemmin kohdanneet vastaavia tehtäviä. Kun olet viettänyt jonkin aikaa valmisteluun, voit suorittaa suunnittelun ja asennuksen onnistuneesti, samalla kun säästät maksuja ammatillisten putkimiehen palveluista.

Luonnollisesti ennen työkalujen käyttöönottoa kannattaa tutustua kaikkiin saatavilla oleviin tietoihin. Tämän vuoksi olemme yrittäneet alla tarjota perustietoja, jotka saattavat olla sinulle hyödyllisiä.

Vesihuoltojärjestelmän suunnittelu

Vesilähde

Jos meidän on suunniteltava vesihuoltojärjestelmä asunnossa, vaikeuksia ei synny lähes koskaan. Tämä johtuu siitä, että keskitetyllä vesihuollolla vaaditaan kirjaimellisesti useita metrejä putkia yhdistämään huoneen sisäänkäynti kaikkiin kulutuspisteisiin (niistä on kaksi tai kolme).

Jos yksityisen talon vesihuollossa on vaikeampaa käsitellä:

• Ensin on määritettävä lähde. Jos ratkaisussa on vesihuoltojärjestelmä, meidän on sovittava yhteydestä siihen kunnan vesihuollon kanavassa tai toisessa lupaviranomaisessa.

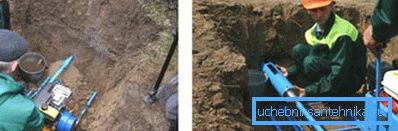

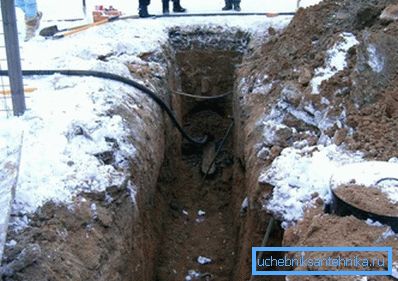

• Seuraava kysymys on yhdistää valtatie taloon.. Täällä usein on välttämätöntä päättää, miten vesihuollot asetetaan tien alle, koska viestintää ei aina aseteta ennen asfalttia. Tässä tilanteessa järkevin tapa on houkutella rakennuslaitteita, nimittäin vaakasuuntaiseen poraukseen tarkoitettuja laitteita.
• Jos et halua käyttää rahaa tai ylittää tien, joka on enintään 8 - 10 m, voit yrittää tehdä sen itse.. Asiantuntijat kysymyksessä siitä, miten voidaan tehdä puhkaisu vesijohtojärjestelmän tiellä, suosittelevat horisontaalisen poran käyttöä jatkotangoilla. Menettelyn monimutkaisuus on tietenkin hyvin suuri, mutta jos sinulla on enemmän aikaa kuin rahaa, kannattaa kokeilla.

Kiinnitä huomiota! SNB 3.03.02-97: n mukaan etäisyys vesihuollosta tielle on vähintään 2 metriä sivukiven reunasta. Kussakin erityistilanteessa on kuitenkin syytä ratkaista asia erikseen, koska usein nämä normit jätetään huomiotta aiemmin määritellyissä tiedonannoissa.

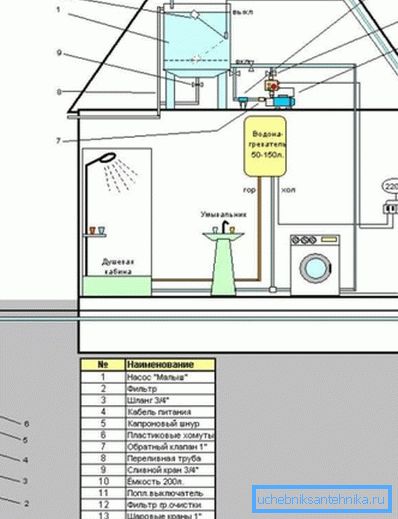

• Jos vettä ei ole, on tarpeen varustaa erillinen lähde. Tässä ominaisuudessa voi olla erilaisia ​​kaivoja ja porausreikiä, laitteita, joissa on erityisiä pumppuja veden syöttämiseksi taloon.
• Lähdeen tehokkaampaan käyttöön pumpun lisäksi kannattaa asentaa laajennussäiliö vesivarojen säilyttämiseen.. Tällaisen säiliön läsnäolo edistää yhtenäistä painetta putkissa, ja vesihuollon käyttö on mahdollista välittömästi odottamatta pumpun pumppaamista seuraavaa vettä.

Kiinnitä huomiota! Paisuntasäiliöiden asentaminen minimoi myös energiankulutuksen ja lisää pumpun käyttöikää sen harvemman kytkemisen vuoksi.

• Lopuksi sinun täytyy miettiä mukavuutta.. Yksityisessä talossa ainoa kuuman veden lähde on sähkö-, kaasu- tai kiinteän polttoaineen lämmitin, joten tämän laitteen viestinnän suunnittelussa on tarpeen antaa erillinen paikka.

Putkisto talon sisällä

Myös talon sisällä on suunniteltava putken ulkoasu. On tietenkin parasta, jos kaikki kulutuspisteet sijaitsevat mahdollisimman lähellä saapumispaikkaa, mutta näin ei aina ole.

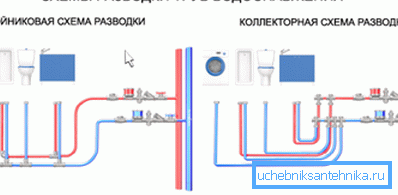

Suunnittelussa voi olla kaksi vaihtoehtoa:

• Edullisempi on ns. Sarjajohdotus. Noususta nostamme yhden ääriviivan pitkin kaikkia kulutuspisteitä, ja jokaisen pisteen edessä suoritamme tee-solmun. Yhdistämme nosturin vesihuoltojärjestelmään, mikä säästää siten huomattavia määriä materiaalia.
• Peräkkäisen reitityksen haittana on paineen epävakaus: heti kun avaamme yhden hanan, loput paine putoaa lähes nollaan.

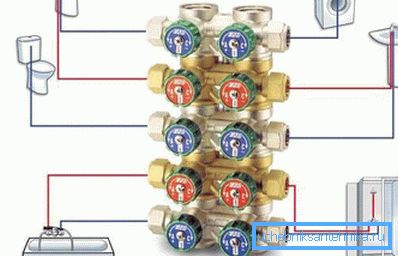

• Tästä syystä käytetään kollektorin (rinnakkaisen) johdotusta. Nostimeen on yhdistetty useita lähtöjä sisältävä keräin, ja kuuman ja kylmän veden virtapiirit on liitetty näihin lähtöihin - yksi kullekin kulutuspisteelle. Tällaisen ratkaisun hinta on huomattavasti korkeampi, mutta suurissa taloissa kannattaa toteuttaa vain tällainen järjestelmä.

Lopuksi, älä unohda pesuallas. Tyypillisesti vesihuollon asennus suoritetaan samanaikaisesti viemäriverkon asennuksen kanssa, joten on ehdottomasti otettava huomioon putkiston asettaminen viemäriin.

Työkalut ja materiaalit

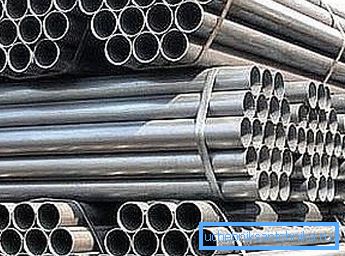

Putkien valinta

Kun projekti on valmis, sinun tulee päättää, mitä materiaaleja käytämme sen toteuttamiseksi käytännössä. Ensinnäkin on tarpeen valita sopivat putket, koska koko järjestelmän luotettavuus ja kestävyys riippuvat suurelta osin niistä.

Analysoidaksesi käytettävissä olevat vaihtoehdot, kannattaa tutkia seuraavaa taulukkoa:

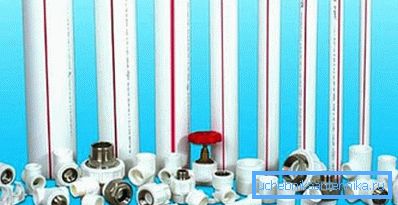

Kuten taulukosta ilmenee, erilaisilla LVI-materiaaleilla on erilaisia ​​etuja ja haittoja. Usein polymeeriputket, joita käytetään järjestelmän itsesijoittamiseen, tai tuotteet yhdistetään: ulkopinnan, joka on maadoitettu, on valmistettu valuraudasta tai tiheästä silloitetusta polyeteenistä (PEX), ja sisäosa on valmistettu polypropeenista tai metallista.

Valitsemme työkaluja

Tarvitsemme työkaluja myös itse putkien lisäksi niihin sopivia varusteita ja venttiilejä.

Jos rakennamme koko järjestelmän omilla käsillämme alusta loppuun, kannattaa ostaa:

• Shtroborez tai lävistin laakerointiin.
• Sahaa metallilla tai muovilla (riippuen siitä, mitkä putket asetamme).
• Hitsauskone (jos on tarkoitus asentaa teräsputkien pysyviä liitoksia).
• Juotin (juotos) (kupariputkien osalta)
• Putkileikkuri on erikoistyökalu, joka helpottaa tuotteiden kokoamista.

• Juottimet muoviputkille tai puristusliittimien puristamiseen.
• Joukko putkityökaluja - säädettävät ja avattavat avaimet, trimmerit putken reunojen poistamiseksi jne.
• Taso ja ruletti.
• Käsityökalu.

Älä myöskään ole hämmentynyt huolehtimaan riittävän määrän tiivisteiden ja saniteettikäämityksen saatavuudesta. Näiden osien avulla varmistamme venttiilien kiinnityspisteiden tiiviyden.

Järjestelmän asennus

Avoin ja piilotettu tiiviste

Tässä osassa kuvataan, miten putkisto tehdään itse.

Aloitetaan sitten alustan valmistamiseen, johon putket asennetaan:

• Halvin on avoin asennus. Tällöin kaikki ääriviivat on sijoitettu huoneen seinämiin ja kiinnitetty alustaan ​​kiinnittimillä. Kiinnitys on tehtävä riittävän jäykäksi putken tahattoman siirtymisen estämiseksi, mutta kiinnittimet eivät saisi puristaa tuotetta ja muuttaa sitä.

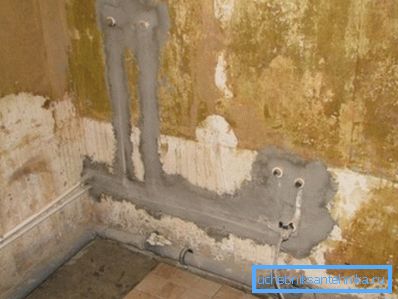

• Monet eivät kuitenkaan pidä vesiputkien ulkonäköä, ja siksi avoimilla alueilla ne asetetaan seinän paksuuteen. Tätä varten valmistamme rakennusmateriaalissa urat seinämäähdyttimellä tai rei'ittimellä, kiinnitetään niihin liittyvät viestit ja kiilto urien yli laastilla.
• Voit tehdä kompromissiratkaisun. Tässä tapauksessa asetamme kaikki putket auki, mutta piilotamme ne koristeellisten laatikoiden takana. Tämä on erityisen kätevää, jos sinun on peitettävä suhteellisen pieni alue, koska loput ääriviivat on jo piilotettu huonekalujen takana (esimerkiksi keittiöyksikkö).

Putkiliitännät

Nyt on aika keskustella vesihuolloverkon todellisesta asennuksesta. Riippumatta siitä, mitä materiaalia valitsemme, putket liitetään joka tapauksessa liittimiin - suoriin liittimiin, kyynärpäät, kyynärpäät jne. Asennustekniikka ja sen kiinnitystapa putkeen riippuvat asennustekniikasta.

Helpoin tapa on koota vesijohtojärjestelmä hitsattuihin liittimiin tai erityisten työkalujen avulla metalli-muoviputkille. Otamme molemmat vaihtoehdot huomioon tässä osiossa.

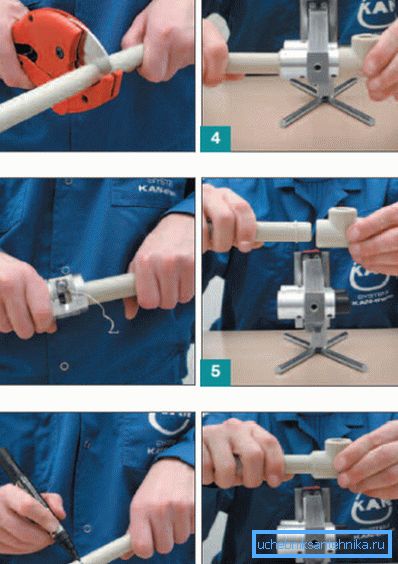

Hitsausta käytetään polymeeriputkien liittämiseen:

• Tuotteet, jotka on leikattu koon mukaan, huolellisesti puhdistavat reunat. Jos metalliraudoitus on osa putkiseinää, poistamme sen siten, että hitsauksen laatu ei vähene.
• Valitsemme sovittimen, jonka halkaisija vastaa putken halkaisijaa, ja kokoonpano - tehtävä.

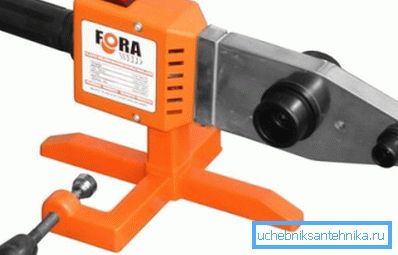

• Putki ja liitos, johon kiinnitämme juottimen suuttimiin. Kytke juotin ja lämmitä osat niin paljon kuin ohje vaatii (aika riippuu muovin paksuudesta ja laitteen tehosta).
• Irrota osat suuttimesta ja liitä se työntämällä putki sovittimeen ilman pyörimistä. Kiinnitä 30 sekunnin ajan, sitten vapauta ja anna muovin polymeroitua. Voit käyttää yhteyttä puolen tunnin - tunnin.

Kiinnitä huomiota! Kun putki poistetaan, materiaalin ei pidä tarttua suuttimeen, muuten liitännässä voi olla ongelmia. Jos juotosraudalle jää muoviosia, se tarkoittaa, että teflonpinnoite on käyttökelvoton ja työelementti on vaihdettava.

Metalliputket voidaan liittää eri mallien mukaisilla liittimillä.

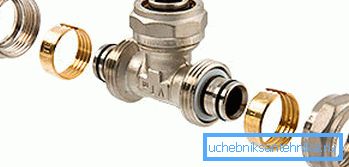

Vähemmän luotettava, mutta samalla kiristys on helpompi asentaa:

• Leikkaamme putken koon ja laitamme mutterin ja puristimen reunaansa, mikä kiinnittää rakenteen rakenteeseen.
• Varmista, että putken pää on kalibraattorilla - tämä estää tiivisterenkaiden muodonmuutoksen.

• Työnnä liitin hehkutettuun putkeen, kohdista kiristyskiinnike ja kiristä mutteri, kunnes se pysähtyy. Merkki, jonka olemme panneet tarpeeksi vaivaa, on pieni puristus.

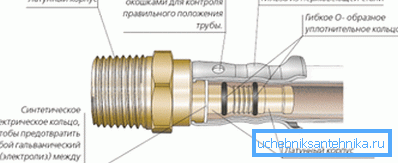

Puristusliittimet ovat luotettavampia, mutta niiden asennus vaatii taitoa ja erikoistyökaluja:

• Koko kootun putken fragmentti kalibroidaan kohdistamalla varovasti sisäinen valo.
• Laitamme puristusholkin reunaan.
• Asennus on asetettu kalibroituun suuttimeen, joka suojaa liitäntä myös korroosiolta dielektrisellä tiivisteellä.
• Kiinnitä liitäntä erityisiin tangoihin. Kiinnitykseen on asennettu insertti, jonka halkaisija vastaa liitettävän putken halkaisijaa.
• Jos teimme kaiken oikein, tämä kiinnitys kestää jopa 10 barin käyttöpaineen.

Yhden näistä menetelmistä koko vesijärjestelmä on koottu. Tämän jälkeen meidän on asennettava vain venttiilit, liitettävä hanat ja sekoittimet sekä suoritettava testi. Jos nivelissä ei ole vuotoja, teimme kaiken oikein!

johtopäätös

Kaikki voivat varustaa vesihuoltojärjestelmän omilla käsillään, mutta vain se, joka viettää aikaa ja tutkii perusteellisesti kaikkia tulevan tehtävän osa-alueita, onnistuu varmistamaan, että järjestelmällä on pitkä käyttöikä. Lisätietoa itse laskevien vesiputkien ominaisuuksista voidaan tarkastella katsomalla videota tässä artikkelissa.
