Putken syöttäminen kaivoon: eri asennusvaihtoehdot

Nykyaikaiset tutut mukavuudet maalaistalossa tekevät vierailustasi mukavan. Erityisen tärkeää on, että putkeen pääsee taloon kaivosta tavanomaisen keskitetyn vesihuollon puuttuessa. Tämä tehtävä on varsin mahdollista myös muille kuin ammattilaisille, joten valitsemme meille parhaiten sopivan menetelmän tällaisten luonnollisten hyötyjen toimittamisesta lähdöltä.

Optimaalinen ratkaisu on asentaa soni, eli kierteitetyt putket kahdesta päästä, sekä puristamalla renkaan seinämä 2 tiivisteen laipalla. Näin teemme yhteyden, ja tämä on yksinkertaista, mutta ratkaisemme luotettavasti kysymyksen siitä, miten putki suljetaan.

No layout asunnon

Ennen kuin aloitat työn, määrittele jäädyttämisen todennäköinen syvyys alueellamme SNiP: n mukaan.

Putket, niiden ominaisuudet

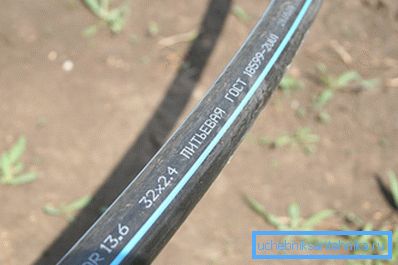

Jotta vesi jaettaisiin kaivosta taloon (sen ensimmäinen syöttö koteloon ja veden syöttö rakennukseen), käytä HDPE-putkea.

• Maanalaisen asennuksen optimaalinen halkaisija on 32 mm, seinämän paksuus on yli 2 mm.
• Putken pituus talon sisäpuolella ja kaivoon tulee olla puolen metrin marginaalilla.

Alumiinista valmistetut putkilinjat, joissa on kaksipuolinen polyeteenipinnoite, ovat nyt suosion huippu: ne ovat kestäviä, lähes ikuisia eivätkä vaikuta luonnollisen veden makuun ja hajuun. Lisäksi niiden sileä pinta estää tukkeutumisen, suojaa tiivistymiseltä ja ei koskaan ruostu.

Myös mukava putken halkaisija valitsee myös:

• liian kapea putki liikkuu kohinalla (virtauksen turbulisointi tapahtuu),
• kalkkipitoiset kerrostumat näkyvät pian sen sisällä.

Oikea halkaisija saadaan laskettaessa maksimivirtausnopeutta (yleensä 2 m / s) ja putkilinjan pituutta:

• 30 m: n kohdalla tarvitaan 25 mm: n halkaisija - tämä on 1 tuuma;
• pidemmälle linjalle - 32 mm - jo 1,25 tuumaa;
• järjestelmässä jopa 10 m - vain 20 mm.

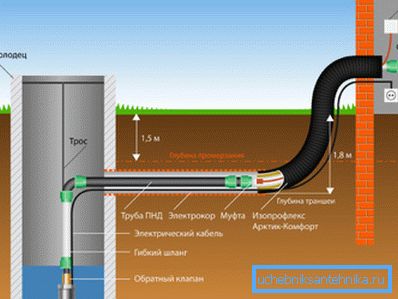

• Sellaisen tien varrella kaivetaan kaivanto maahan (ojan syvyys on 1,5-2 m), tuomme sen suoraan talon perustuksen alle.

Syöttölaite

• Taloon suuntautuvan putken päässä pysähtyy puoli metriä ja kiinnitä siihen innovatiivinen lämmitysmatriisikaapeli, jossa on folionauha.
• Sen lopullinen sähköliitäntä sijaitsee 2 metrin syvyydessä kaivon suuntaan.
• Kaapelin yläpää on putken kanssa 20 cm lattiatason yläpuolella (reilu).

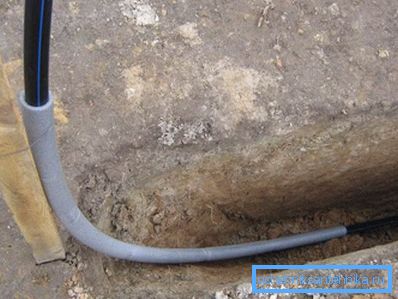

• Nyt laitamme putkimaisen lämmittimen koko putkeen.

Vihje! Eristeen seinämän paksuus on yli 9 mm ja sisähalkaisija on 35 mm. Tällainen lämmitin-kompensaattori suojaa moottoritietämme maaperän muodonmuutoksilta, jotka jouduttavat väistämättä jo haudatun kaivoksen kutistumista.

• Tiivistä liitokset vahvistetulla teipillä.
• Tällä tavoin valmistettu putki pannaan kaivettuun kaivantoon ja porausreiässä porataan 2 reikää rei'ittimillä.
• Nyt, 30 cm, tuomme putken renkaaseen.

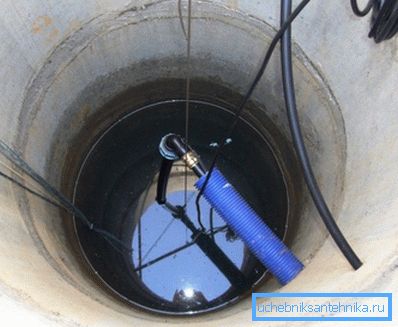

• Kaivossa venytämme pumpun sähkökaapelia, joka on jo HDPE-putkessa, jonka halkaisija on 20 mm. Ja tuomme sen renkaan sisään, mutta toisen reiän kautta.

Kiinnitä huomiota! Asiantuntijat neuvovat käyttämään 4x1,5 mm: n vesitiivistä PVA-kaapelia porausreiän pumpuille - sen hinta ei ole paljon korkeampi, mutta luotettavuus on paljon suurempi.

• Samassa putkessa suoritetaan sähköinen PVA 3x1,5 mm: n kaapeliliitännöistä pumppuasemalle, toiselle pumpulle tai valaistukselle. Tätä varten teemme kolmannen reiän, eli jokaisella putkella on oma reikä.

Varoitus! Metalli-aallotus ei sovi putkien kulkemiseen renkaan läpi, koska se ei suojaa veden tunkeutumista maasta.

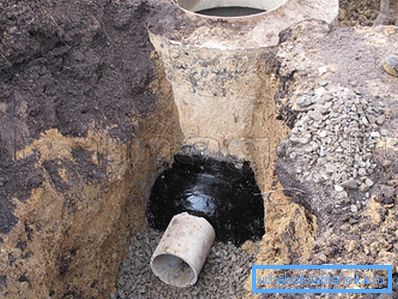

• Sitten tiivistetään sisääntulo 2 puolelta nopeasti kovettuvalla liuoksella, mahdollisesti hydraulisella tiivisteellä.
• Lopuksi hauta kaivanto, poista vettä.

Putken tulo veden talteenottoon

Talvi-versio on mahdollista missä tahansa säätimessä - pylväs- tai vyö.

• Ensinnäkin HDPE-putki tulee lämpimästi sisään kaivoon.
• Tässä asetamme itsesäätävän sähkökaapelin, eristetään kalvolla ja lämpöeristeellä 50 mm: n energoflexillä, kääri se vahvistetulla teipillä.
• Tämä putken pää työntyy myös 20 cm lattian yläpuolelle. Tämän seurauksena saamme maahan lämmityskaapelin tehdasfinaalin ja 100%: n takuun sen tiiviydestä ilman vaarallista oikosulkua.
• Lämmitysputken segmentit on tiivistettävä. Kiinnittelemme lämmityskaapelin kaikkiin HDPE-näytteisiin, joissa on folio, se on eristetty huokoisella täyteaineella, suojattu vaurioilta luotettavan vaipan avulla. Tiivistymisen monimutkaisuus kuitenkin häiritsee.
• Teemme lämpimän sisäänpääsyn taloon lattian alla: yhdistämme lämmitysputken kaivosta HDPE-putkella kestävällä puristusliitännällä aivan tavallisen pohjan syvyydessä: 1,5-2m (mutta vain maaperän jäädyttämättömässä osassa).

Kiinnitä huomiota! Täytetyn saven täyttämiseksi sahanpuru ei saisi olla niin, että niissä, kuten sienessä, ei keräänny vettä.

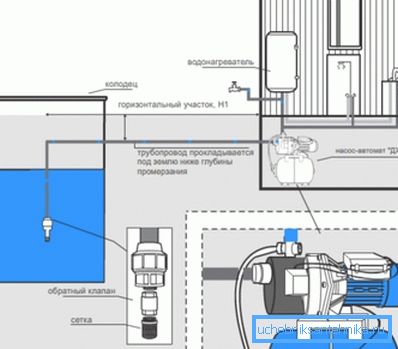

Vesihuoltoaseman liittäminen putkeen

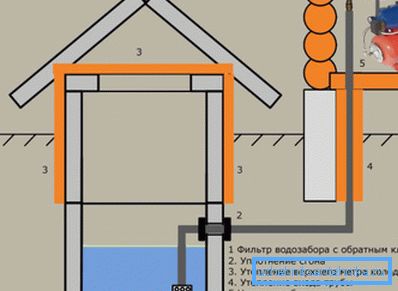

Asennussyvyys on keväällä tapahtuvan pohjaveden enimmäistason ja mahdollisen jäätymisen syvyyden välinen keskiarvo. Joten määritimme putkien poistumisen kaivosta suoraan maasta.

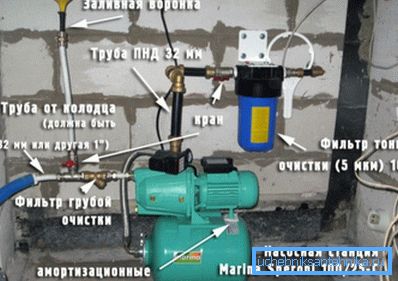

Tällainen asema on helppo varustaa talossa: liitämme siihen putken toisella puolella olevalla takaiskuventtiilillä ja kytkemällä sen pistorasiaan. Mutta miten tehdä se kaivosta omin käsin?

Tässä auttaa yksittäisten hienovaraisuuksien tuntemusta.

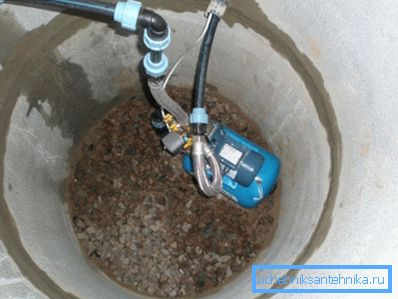

• Kiinnitä kiinnike renkaan sisäpuolelle. Kiinnikkeen horisontaaliset osat kiinnittävät pultit poikkipalkin reunoille.
• Seuraavaksi laske pumppausasema alas kiinnikkeeseen.
• Poistumalla suoraan pumpusta me ruuvataan puomi 1, sen päälle - tee 1, ja tee ulostuloon - tyhjennysventtiili, jossa on kääntösauva.
• Sitten laitamme nosturin 1 tien kulkuosaan ja sitten puristusliitäntään 32 mm: n putkeen (veden syöttämiseksi päälinjaan).
• Pumpun imujärjestelmässä tuemme ulostuloa 1 (90 astetta alaspäin), sen päälle - puristusliitäntä putken kanssa liitettäväksi, kytkimeen - putken alaspäin toisen renkaan alkuun asti.
• Nyt laitamme takaisin venttiilin päähän sekä suodattimen kaivolle - tällä hetkellä suosittu tehdasvalmisteinen kärki, jossa on karkea suodatin.

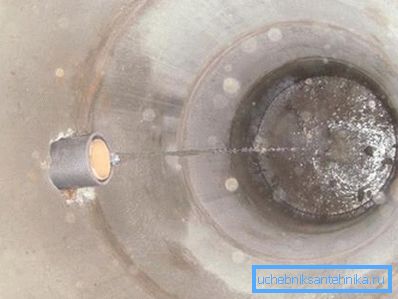

Putkea syötetään viemäriin hyvin

Kanavaputken itsenäinen käyttöönotto kaivoon on varsin todellinen, jos se suoritetaan asiantuntijoiden ilmoittamassa järjestyksessä.

Se säästää meitä rahaa ja työaikaa.

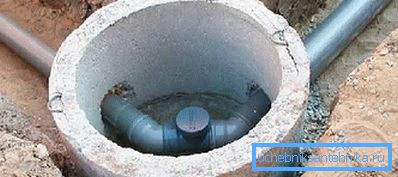

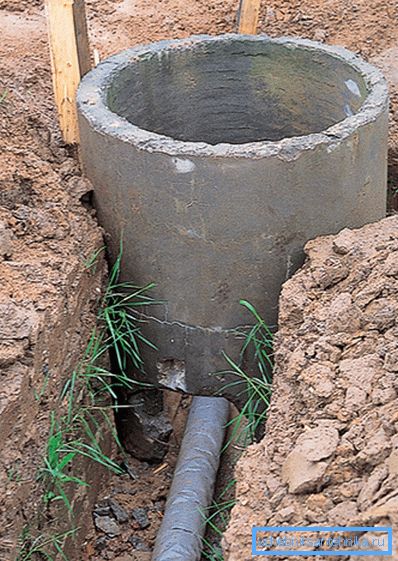

• Alamme sijoittua kaikkein syrjäisimmältä paikalta putkelle, joka johtaa viemäriin hyvin.

• Polvin muotoiset dipit - roskat jätteen kertyminen ei ole hyväksyttävää.
• Viemäriputki asetetaan pohjaveden yläpuolelle, mutta ei maaperän jäätymisen rajoissa - muuten se on eristettävä vaahdolla.

• Silikoni-saniteettitiiviste takaa liitosten lujuuden ja leikkaamme putkien leikatut reunat paremman ja helpomman kokoonpanon varmistamiseksi.
• Yhdessä talon sisäpuolella varustamme pakokaasun nousuputken, ja luonnoksen parantamiseksi järjestämme sen katon yläpuolelle.
• Putkilinjojen liittämisessä asennamme putkihydrauliikan - polven, joka on aina täynnä vettä, niin että jätekaasut eivät pääse taloon.

johtopäätös

On selvää, että vesihuoltojärjestelmä on kaikkein vaativin tekninen järjestelmä terveellisen mukavuuden luomiseksi. Ohje auttaa meitä itsenäisesti, oikein ja tarkasti rakentamaan tämän tärkeimmän paikallisen järjestelmän, ja tällainen hajautettu menetelmä tarkoittaa yhteyden muodostamista jo porattuun artesiaaniseen kaivoon tai suoraan vesien tuomiseen taloon.

Yhteenveto menettelystä.

• Kierrämme putket eristeenä tai yksinkertaisella lasivillalla, kiinnitämme sen langalla ja käärimällä sen vedenpitävällä kalvolla.
• Aseta kaivon esilämmitettyihin putkiin. Putkia on suositeltavaa eristää aivan koko pituudelta sekä hyvin kaivon sisäänkäynnin, talon paikoissa.
• Sitten nukaamme kaivoksen, jyrkästi maahan.

Järjestelmän tulo renkaaseen on tärkein paikka saastuneen veden tunkeutumisen takia. Uuden vesijärjestelmän käyttökelpoisuuden tarkastus on pakollista, koska vuoto ei ole odotettavissa oleva tulos.
