Pumpun vesipainekytkimen säätäminen
Painekytkin on avainelementti pumpun tai pumppausaseman automaatiossa, se antaa signaalin pumpun käynnistämiseksi ja sammuttamiseksi. Valmistajan ja mallin mukaan tehdasasetukset voivat vaihdella, mutta pumpun kytkemisen alempi kynnysarvo asetetaan pääsääntöisesti 1,4–1,8 barin paineeseen, ja kynnyksen kytkeminen pois päältä on 2,5–3 bar. Mutta joskus nämä asetusten kynnysarvot eivät riitä LVI-laitteiden normaaliin toimintaan, joten on tarpeen säätää pumpun vesipainekytkintä, valita yksittäiset parametrit sen päälle ja pois päältä.
Rakenne ja toimintaperiaate

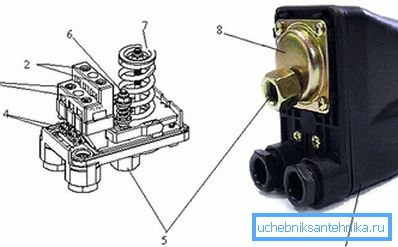

Ennen kuin aloitat releen asentamisen, sinun on ymmärrettävä sen suunnittelun ja periaatteen. Releen rakenne on melko yksinkertainen ja koostuu koskettimista, jousikuormitteisesta levystä, johon vedenpaine vaikuttaa.
- Asumiseen.
- Pumppuyhteyden yhteysryhmä.
- Verkkoliitännät.
- Maadoitusliittimet.
- Mutteri releen liittämiseksi vesihuoltoon.
- Joustava paine-eron säätö.
- Jousen säätö vähimmäispaine.
- Paikka, jossa mäntä ja kalvo.
Metallialustalle on kiinnitetty metallialustan toinen pää, joka voi nousta ja pudota männän vaikutuksen alaisena. Mäntää ohjaa vesipaine. Alustassa on kaksi jousta (6,7), suuri jousi (7) torjuu männän (veden) voimaa ja tasapainottaa sen. Pieni jousi (7) ei tule voimaan välittömästi, mutta sen jälkeen kun taso nousee tietylle korkeudelle, ja heti kun lava koskettaa pienempää jousea, männän vastakkain molempien jousien voimat ja männänvoiman vastus kasvaa, siitä hetkestä lähtien alustan täytyy nousta melko vähän. koskettimet avautuvat ja pumppu sammuu. Koskettimien avaamiseen ja sulkemiseen sopii pieni saranan jousi. Heti kun taso nousee tämän saranan yläpuolelle, koskettimet kääntyvät alas ja sähköpiiri avautuu, kun männän (veden) voiman toiminta heikkenee, lava menee alas ja koskettimet sulkeutuvat.
Suuri jousi on vastuussa pumpun käynnistämisestä, eli alemman paineen raja-arvosta, ja pienen jousen avulla, kun pumppua sammutetaan, ohjataan, tai pikemminkin erotus päälle ja pois päältä on asetettu.
säätö

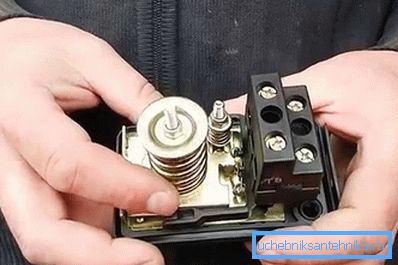

Releen periaatteen mukaan sen asetus on muuttaa alustan välistä jäykkyyttä, johon vedenpaine ja koskettimet vaikuttavat. Säätö tapahtuu muuttamalla jousen jäykkyyttä, joka on joko puristettu tai heikentynyt säätämällä muttereita. Ennen säätämisen aloittamista painemittarin ilmaisimet on kiinnitettävä pumpun päälle ja pois päältä. Seuraavaksi irrota rele verkosta ja irrota kotelon kansi. Säädä tarvittavat parametrit avaimella, ruuvaa mutterit irti tai kiertämällä.
- jos on tarpeen muuttaa vain alempaa kytkentäkynnystä (lisäys tai lasku), on tarpeen painaa tai vapauttaa jousen (7) mutteri;
- pumpun sammutuksen ylärajan nostamiseksi tai pienentämiseksi jousen (6) mutteri on kiinnitettävä tai kiristettävä kiristettäessä - nostamme pumpun katkaisurajaa, ja kun sitä vastapäivään lasketaan, alenna sitä, mikä lisää eroa päälle ja pois;
- jos haluat muuttaa kahta parametria kerralla, alempi raja säädetään ensin jousella (7), ja sitten asetamme eron jousella (6);
Kaikkia muutoksia on seurattava painemittarilla. On syytä harkita, että paine-eroa muuttamalla pienennämme tai nostamme pumpun kestoa, ja tämä näkyy vesiverkon paineen muutoksessa. Jos paine-ero on pieni, verkon paine on ”sileä” ilman näkyviä eroja, mutta pumpun käynnistyksen määrä kasvaa, mikä voi vaikuttaa sen käyttöikään.

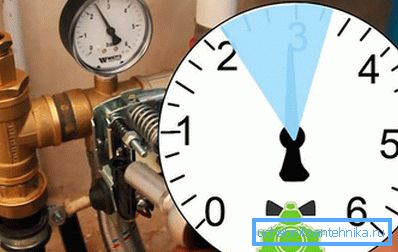

Säätöominaisuudet
Kun säädät, sinun täytyy muistaa, että ylemmän paineen ei pitäisi olla korkeampi kuin suurin pumpun muodostama paine (se näkyy pumpun eritelmissä). Ylempi paine ei saa ylittää yli 80% tietyn mallin suurimmasta sallitusta paineesta, ja nämä parametrit on ilmoitettu releen ohjeissa. Myös ennen säätämistä on tarkistettava hydraulisäiliön päärynän ilmanpaine - sen on oltava alle 0,2 barin pumpun alaraja. Toinen säätövaatimus on erotus päälle- ja poiskytkennän paineen välillä, sen tulisi olla 1–1,5 barin alueella. Parametrien muuttaminen ei voi kiristää muttereita, ennen kuin se pysähtyy, mikä voi johtaa siihen, että rele pysähtyy kokonaan.
video
Tämä video näyttää pumpun painekytkimen säätämisen:
