Pumppuaseman liittäminen kaivoon: vinkkejä

Hyvinvointijärjestelmän järjestämisessä päällikön on ratkaistava useita melko monimutkaisia ​​tehtäviä. Ja yksi niistä on kytkeä pumppuasema kaivoon omin käsin - loppujen lopuksi vain tämän laitteen asianmukaisella asennuksella ja säätämisellä saamme vettä ilman keskeytyksiä ja vaadittavaan tilavuuteen.

Alla puhumme siitä, mitä tällaiset järjestelmät ovat, ja kuvailemme myös yksityiskohtaisesti niiden asennusta.

Laitteen asettelu

Veden poistamiseksi kaivoista ja matalista kaivoista, jotka sijaitsevat enintään 20 metrin etäisyydellä yksityisissä kotitalouksissa, käytetään useimmiten joko uppopumppuja tai automaattisia pumppausasemia. Ja juuri juuri toinen vaihtoehto on tullut viime aikoina suosituksi, koska tällaisen aseman rakenne sisältää koko laitteistokokonaisuuden, joka takaa koko järjestelmän keskeytymättömän toiminnan.

Pumppuyksikkö on pääsääntöisesti täytetty seuraavasti:

• Pumppu itsessään, useimmiten keskipakoisella. Laite on vastuussa veden nostamisesta ja kuljetuksesta putkistojen kautta.

Kiinnitä huomiota! Joskus tämä pumppu asennetaan uppopumpun lisäksi, varsinkin jos on tarpeen nostaa vettä syvältä kaivolta ylempiin kerroksiin.

• Hydroakumulatiivinen kapasiteetti, joka on säiliö jaettuna kalvolla useisiin osiin. Tämän rakenteen ansiosta järjestelmän paine muuttuu tasaisemmin, ja pumppausosan käynnistämisestä vastaava automaatio käynnistyy harvemmin. Akun käyttö pehmentää myös hydraulisia iskuja, mikä vaikuttaa positiivisesti kaikkien liitäntöjen tilaan.

• Painekytkin reagoi järjestelmän muutokseen. Heti kun putkilinjojen ja / tai akun paineen taso laskee, rele käynnistää pumpun sähkömoottorin ja veden alkaa virrata putkiin lähteestä.
• Manometri muutosten tallentamiseen.

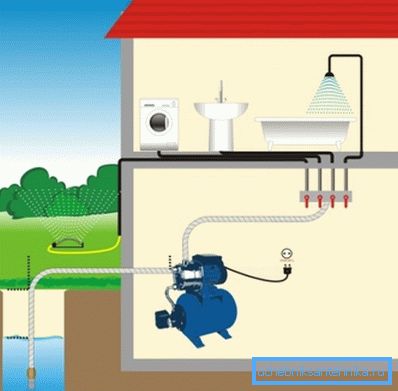

Vedenottojärjestelmää käytetään veden syöttämiseen kaivosta tai kaivosta, joka on imuventtiili, jossa on palautusventtiili. Poistuessa asennetaan keskusputki, joka yhdistää automaattisen aseman taloon ja kaikkiin kulutuspisteisiin.

Kokoonpanotekniikka

Paikan valinta

Ennen kuin aloitat pumppuyksikön asennuksen, sinun on valittava sopiva paikka.

Sitä koskevat vaatimukset ovat seuraavat:

• ensiksi, Järjestelmän tulisi sijaita vesilähteen lähellä. Näin voimme varmistaa tehokkaimman vedenoton ilman tehon katoamista.
• toiseksi, Laite on suojattava saostumisen vaikutuksilta. Tietysti suurin osa pumppaamoista valmistetaan suljetuissa koteloissa, mutta ne eivät ole selvästi suunniteltu pysyvään työhön sateessa ja lumessa.
• kolmas, asennuspaikan on annettava käyttöönotto- ja kunnossapitojärjestelmä.
• Älä myöskään unohda, että pumpun sähkömoottori tuottaa melko paljon melua, joten sinun ei pitäisi asentaa niitä asuinalueelle.

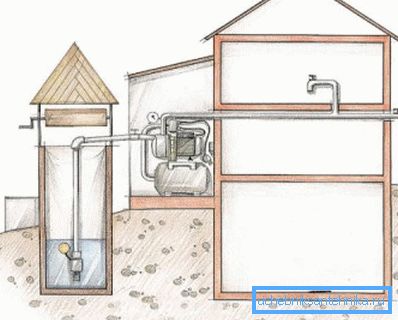

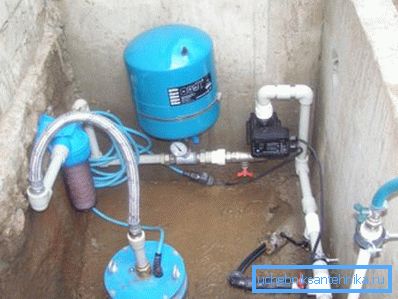

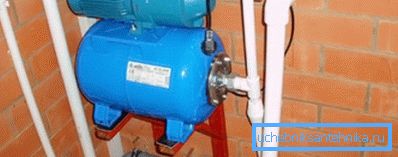

Tästä näkökulmasta talon kellari (jos kaivo sijaitsee säätiön läheisyydessä), kuoppa tai luola on ihanteellinen paikka asentaa. Ohjausaseman voi sijoittaa kaivoon itse, kiinnittäen sen erityiseen hyllyyn kaulan alla.

Asennamme putket

Kun asennuspaikka on valittu, meidän on asetettava putki talosta vesilähteeseen.

Tässä tapauksessa ohjeet työn suorittamisesta on melko yksinkertainen:

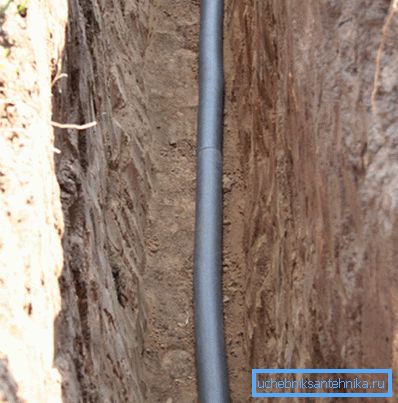

• Kaivamme kaivon, jossa on kaltevuus kohti kaivoa. Kaivurin syvyyden tulisi olla hieman suurempi kuin maaperän jäätymisen syvyys - joten suojaamme putkea jäämurien muodostumisesta.
• Kaivurin pohjalla nukahdamme jopa 20 cm paksuisen hiekkapatjan.
• Laitamme putken, pakataan se eristävillä materiaaleilla.

Kiinnitä huomiota! Vaihtoehtona eristölle voidaan käyttää itsesäätävää lämmityskaapelia.

• Säädössämme tehdään reikä, jonka läpi putki aloitetaan kellariin tai maanalaan.
• Kiinnitetään putkilinja sisäiseen johdotukseen, eristämällä huolellisesti kaikki alueet lämmittämättömissä huoneissa.
• Kytkemme putken toinen pää pumppaamoon erityisliittimellä, jossa on paluuventtiili ja silmä suspendoitujen hiukkasten puhdistamiseen. Tällaisen yksityiskohdan hinta on pieni, mutta sen käyttö parantaa merkittävästi järjestelmän vakautta.

Yhdistämme laitteen

Seuraavaksi meidän on yhdistettävä ja suoritettava yksikkö itse.

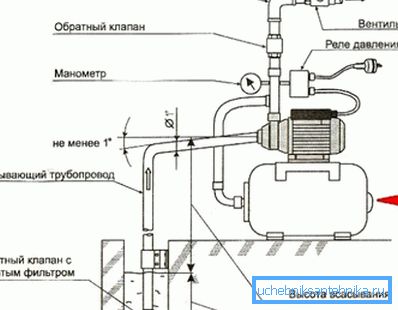

Kaivon pumppuaseman liitäntäkaavio on melko yksinkertainen, ja se voidaan toteuttaa jopa vähäisillä taidoilla:

• Aluksi valmistelemme pohjaa, johon asema itse asennetaan. Mikä parasta, tähän sopii pieni tiili tai valettu betonista valettu podium. Tällaisen korokkeen minimikorkeus on noin 20 cm.
• Suoraan yksikön jalkojen alle on asetettava kumin matto, jonka paksuus on noin 10 mm. Joustava materiaali kompensoi tehokkaasti tärinää, vähentää laitteiden kulumista ja vähentää melua.
• Asennamme pumpun jalat kumitiivisteeseen ja kiinnitämme sen ankkuripultteihin, joissa on leveät aluslevyt.

Seuraavaksi sinun on kiinnitettävä vedenottoletku.

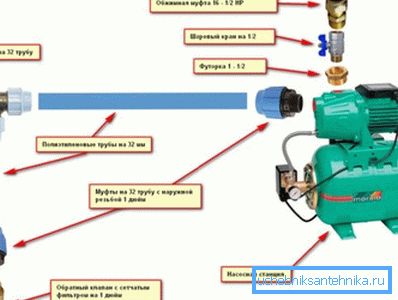

Voit yhdistää käytön seuraavasti:

• Tuuman kytkentä uroskierteellä.
• Teräs- tai pronssikulma, jossa on ulkoinen kierre.
• Sopiva takaiskuventtiili, joka takaa tasaisen veden virtauksen järjestelmään.
• Yhteys- "Amerikkalainen".

Yhdistämme kaikki osat yhteen järjestelmään, joka yhdistää vedenottoputken pumppausosaan. Kaikkien nivelien tiiviyttä on tarpeen seurata.

Samalla menetelmällä kytke lähtöputki. Kuten aiemmin todettiin, tässä voit asentaa karkean metalliverkkosuodattimen.

Voit optimoida järjestelmän asentamalla esisuodattimen pumpun osan eteen. Tämän edullisen laitteen avulla voit pidentää pumpun käyttöikää, koska virtausosaan tulevat savi- ja hiekkahiukkaset ovat merkittävä tekijä osien kulumisessa.

Kiinnitä huomiota! Keskipakomallit kärsivät heikkolaatuisesta vedestä, joka on jonkin verran vähemmän kuin tärinä, mutta niille suodattimen asentaminen voidaan pitää erittäin toivottavana.

Pre-launch-määritys

Kun hydrauliosan kanssa tehty työ on suoritettu loppuun, on tarpeen suorittaa koko järjestelmän ensimmäinen säätö:

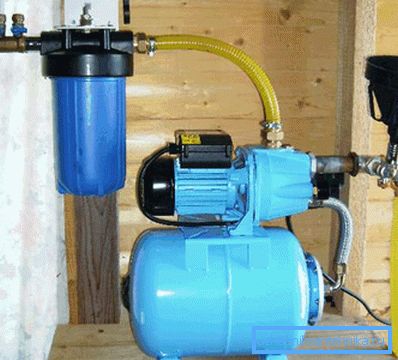

• Pumpun paineen säätäminen erityisellä teknologisella reiällä täytä noin kaksi litraa vettä.
• Suorita testin käynnistys, vahvistamalla järjestelmän käynnistys- ja pysäytyshetki. Optimaalinen sammutusnopeus on 2,5-3 bar, pumpun osa on kytkettävä päälle 1,8 - 1,5 bar.
• Jos nämä luvut poikkeavat toisistaan, on painekytkimen kansi avattava ja kalibroitava kääntämällä säätöruuveja. Pääsääntöisesti ne on merkitty merkinnällä, joka vahvistaa indikaattorin nousu- ja laskusuunnan.

Kun säätö on valmis, pumppu voidaan kytkeä toimimaan normaalitilassa.

johtopäätös

Pumppuaseman liittäminen kaivoon tai kaivoon, joka on annettu tässä, on optimaalinen luotettavuuden ja työvoimakustannusten minimoinnin kannalta. Tietenkin sitä voidaan parantaa, mutta aloittelijalle se on tarpeeksi ja nämä tiedot. Suositusten mukaisesti, samoin kuin olet tutkinut videon tässä artikkelissa, voit helposti toteuttaa vesijärjestelmän asennuksen ja perusasetukset.
