Pumppu agidel

Ufa Production Association tuottaa erilaisia ​​tuotteita puolustus- ja öljy- sekä kaasuteollisuudelle, autoteollisuudelle. Tuotteilleen yhtiö on rekisteröinyt tavaramerkin "Agidel". Saman tuotemerkin alla tuotetaan pumppua Agidel.

Mikä on a

Ufa-tuotantoyhdistyksen ensimmäisten pumppumuutosten julkaisun alku häviää viime vuosisadan 1970-luvulla. Jotkut näytteet toimivat edelleen. Tällä hetkellä TM Agidelin alla valmistetaan kaksi pumppumallia: “Agidel M” ja “Agidel 10”. Nämä yksiköt kuuluvat keskipakopumppujen luokkaan.

Agidel-pumppuyksiköt on suunniteltu toimittamaan vettä kasteluun, kesäsuihkuun tai veden saantiin kahdesta pisteestä, kuten kylpyamme ja keittiö.

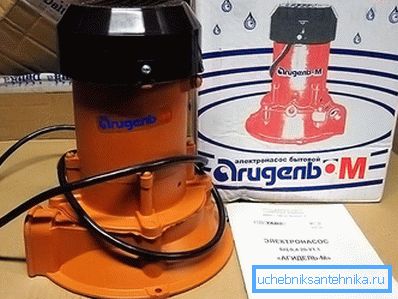

Ominaisuudet "Agidel M"

Agidel M pumppu on pienikokoinen keskipakopumppu. Yksikön tekniset ominaisuudet ovat:

• paino on 6 kg;
• halkaisija - 23,8 cm, pituus - 25,4 cm;
• yksikkö pystyy imemään vettä 7 metrin syvyydestä, kun ejektorin asennus on syvyys 15 m;
• vedenkorkeus on 20 m;
• tunnissa, hän voi pumpata 2,9 l / h;
• sähkön kustannukset - 370 W / h.

Asenna tämä laite vain pystyasentoon. Pumpun toiminnan edellytys on pumpatun veden suurin puhtaus. Siksi, kun sitä käytetään pumppaamaan vettä kaivosta tai kuopasta, etäisyys vastaanottoventtiilistä pohjaan ei saa olla yli 35 cm.

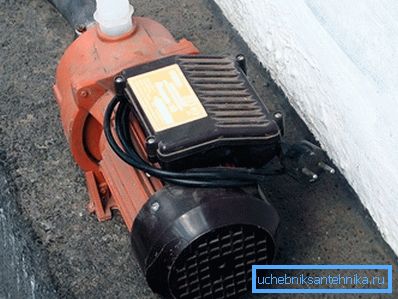

Ominaisuudet "Agidel 10"

Pumppu "Agidel 10" on tehokkaampi malli, jolla on seuraavat tekniset ominaisuudet:

• paino 9 kg;
• rakenteen mitat 23,0 - 16,0 - 37,0 cm;
• pumppu voi saada vettä 7 m syvyydestä;
• suurin korkeus, jolla veden nousu on 30 m;
• tuottavuus on 3,3 l / h;
• virrankulutus 700 W / h.

Laite on asennettu vain vaakasuoraan asentoon.

Molemmissa malleissa on yleinen vaatimus asentaa tasaiselle alustalle ja varmistaa positiiviset lämpötilat pumpun asennuspaikalla. Jos nesteen jäätyminen laitteen sisällä on sallittua, se katkeaa.

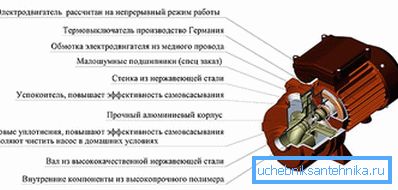

Tärkeimmät osat

Laitteen suunnittelupumput TM "Agidel" koostuvat seuraavista osista:

• kotelo, joka kiinnittyy moottorikoteloon kolmella ulommalla pultilla;
• moottorikotelo (kiinnitetty alustaan ​​neljällä pultilla);
• etanat, joiden avulla vesi imeytyy (on osa kehoa);
• juoksupyörä (ankkuroitu), joka on kiinnitetty rungon keskelle yhdellä pultilla;
• sähkömoottori, jossa on ankkuri, tiivisteet ja tiiviste niiden välillä.

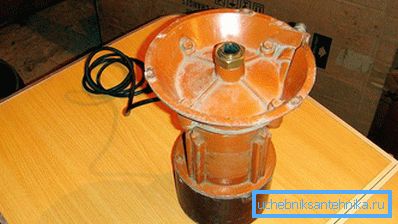

Rakenteellisten erojen mallit

Agidel M -yksikkö on täytettävä vedellä ennen työn aloittamista. Suunnittelu suojaa ylikuumenemista vastaan, joten laitteen käyttö on sallittua pysähtymättä pitkään aikaan. Veden lämpötila ei saa ylittää 40? C. Pumppua suositellaan käytettäväksi vain positiivisissa ympäristön lämpötiloissa.

Pumppu "Agidel 10" on itsekiinnittyvä yksikkö, joten se ei vaadi alustavaa veden ruiskutusta ennen toiminnan aloittamista. Se on herkkä ylikuormituksille, joten sinun ei pitäisi käyttää laitetta veden pumppaamiseen erittäin suuresta syvyydestä.

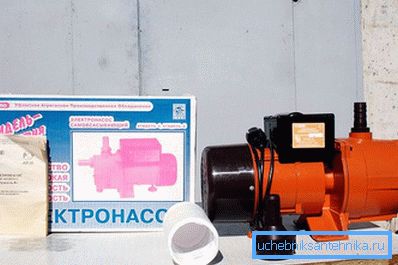

Miten ja missä laite asennetaan

Pumput tulee asentaa astioihin tai tiloihin, jotka suojaavat niitä suoralta auringonvalolta, kosteudelta ja roskilta. Vedenkestävyyden vähentämiseksi yksiköt sijaitsevat mahdollisimman lähellä kaivoa. Asennus tehdään tasaiselle alustalle.

Pumpun ympärivuotiseen käyttöön on lämmitetty huone, jossa se on asennettu.

Koska yksikkö "Agidel M" on tarkoitettu pääasiassa kausitoimintaan, voit asentaa sen kaivon päälle. Jos yksikköä on käytettävä ympäri vuoden, asennus tapahtuu lämpimässä huoneessa. On myös mahdollista kaivaa kuoppa maanpinnan jäädyttämisen alle. Peitä se tiilillä tai betonilla, eristä ja asenna siellä pumppu.

Pumpun alustava täyttäminen vedellä ennen käynnistystä on liitettävä kolonnin vesiputkeen. Tällöin pumpun suuttimen eteen asetetaan pysäytysventtiilit, ja letku laitteen ulostulosta lasketaan vesisäiliöön, joka sijaitsee lähellä. Kun ne alkavat pumpata vettä kolonnin kahvan avulla, paineessa oleva vesi tulee pumppuun ja ulos letkun läpi säiliöön. Niin, että pumpun läpi ei kulkeudu jatkuvasti, kolonnit sammuvat pysäytysventtiilin käytöstä.

Agidel 10 -pumppu voidaan asentaa suoraan veden pinnalle. Voit tehdä tämän rakentamalla pienen lautan. Tässä tapauksessa kaikki liitännän virransyöttöosat eristetään varovasti vedestä.

Toinen asennuksen piirre - yhteys virtalähteeseen. Koska pumpun lanka on vain 1,5 m pitkä ja etäisyys pumpusta lähimpään ulostuloon on paljon suurempi, on parempi korvata ”natiivi” lanka toisella, halutulla pituudella. Lanka on asetettava siten, että se ei voi kompastua sen päälle tai vahingossa vahingoittaa sitä.

Ennen pumppujen asennuksen ja käytön aloittamista Agidel TM: n tulee lukea ohjeet huolellisesti. Vain kaikkien suositusten ja vaatimusten toteuttaminen varmistaa laitteen pitkän ja luotettavan toiminnan.
